Solid Edge 可變半徑指令運用 – 2024/11/01

Posted by Monica
Category:

當使用者需要在零件邊線上呈現「變化倒圓角」時,可以使用「複雜倒圓」「可變半徑」透過點擊「端點」給予不同的半徑值達成目的。

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

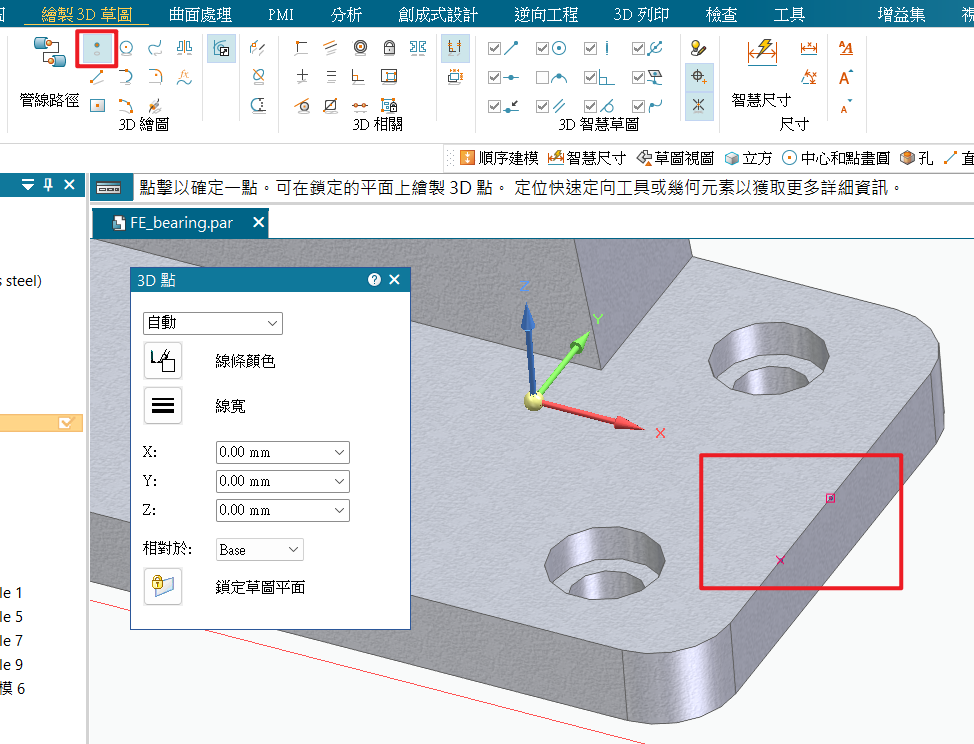

由於可變半徑做法是透過選擇邊線上的端點,再給予半徑值。若零件邊線上的端點不夠時,可自行加入3D點即可。

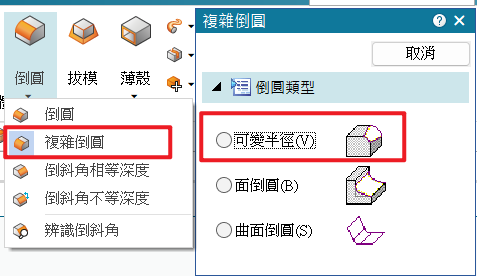

點選「倒圓」「複雜倒圓」「可變半徑」

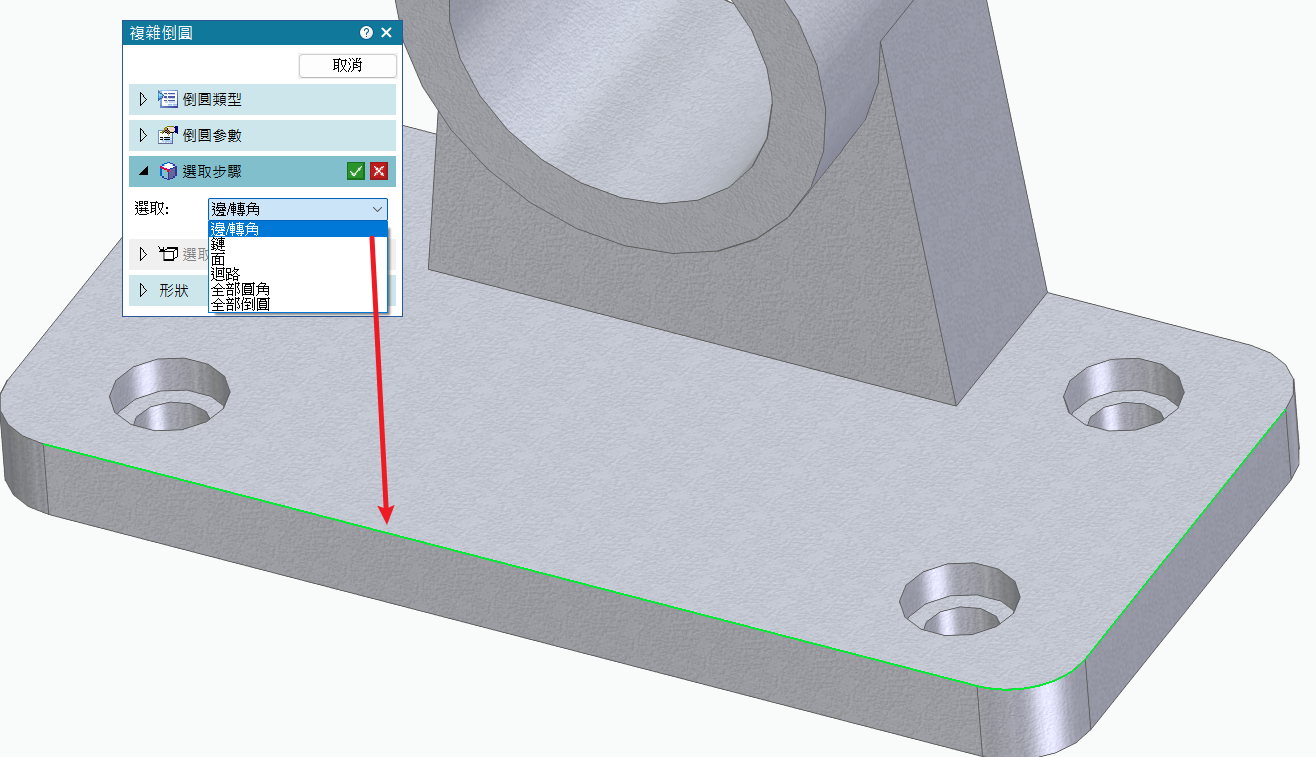

可切換選取邊線的類型,點選需倒圓角的「邊線」後點選「右鍵」確定。

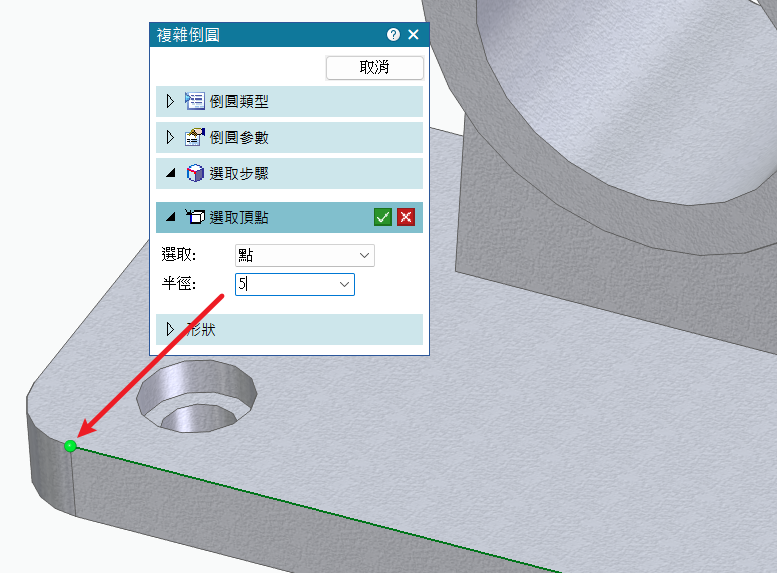

點選端點並輸入半徑值,「右鍵」確定。

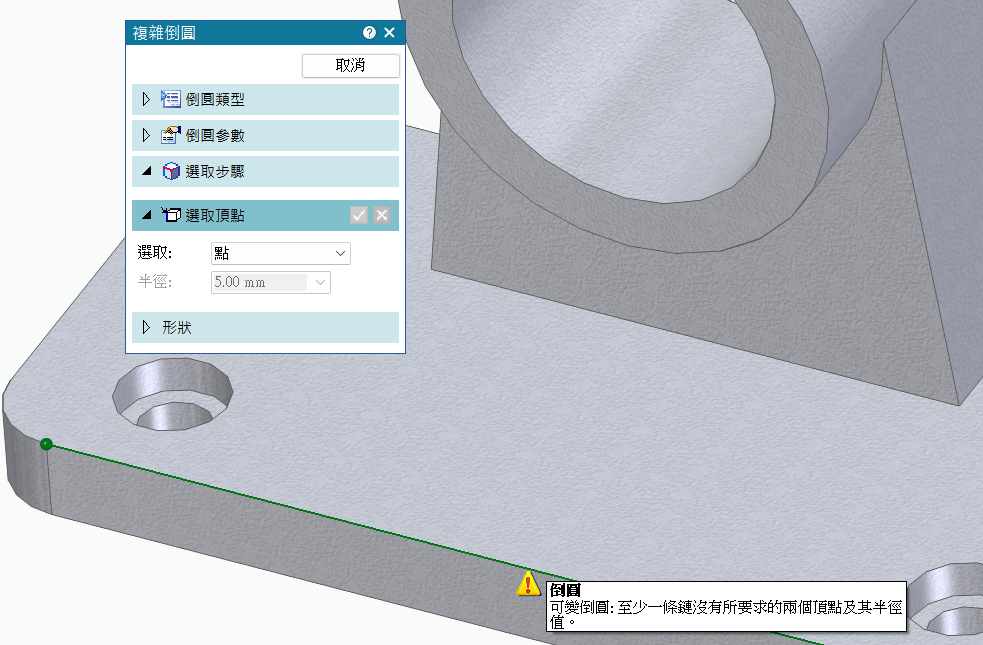

這時將跳出提示訊息:至少需輸入2個頂點,只要再依序點選「頂點」及輸入「半徑值」即可。

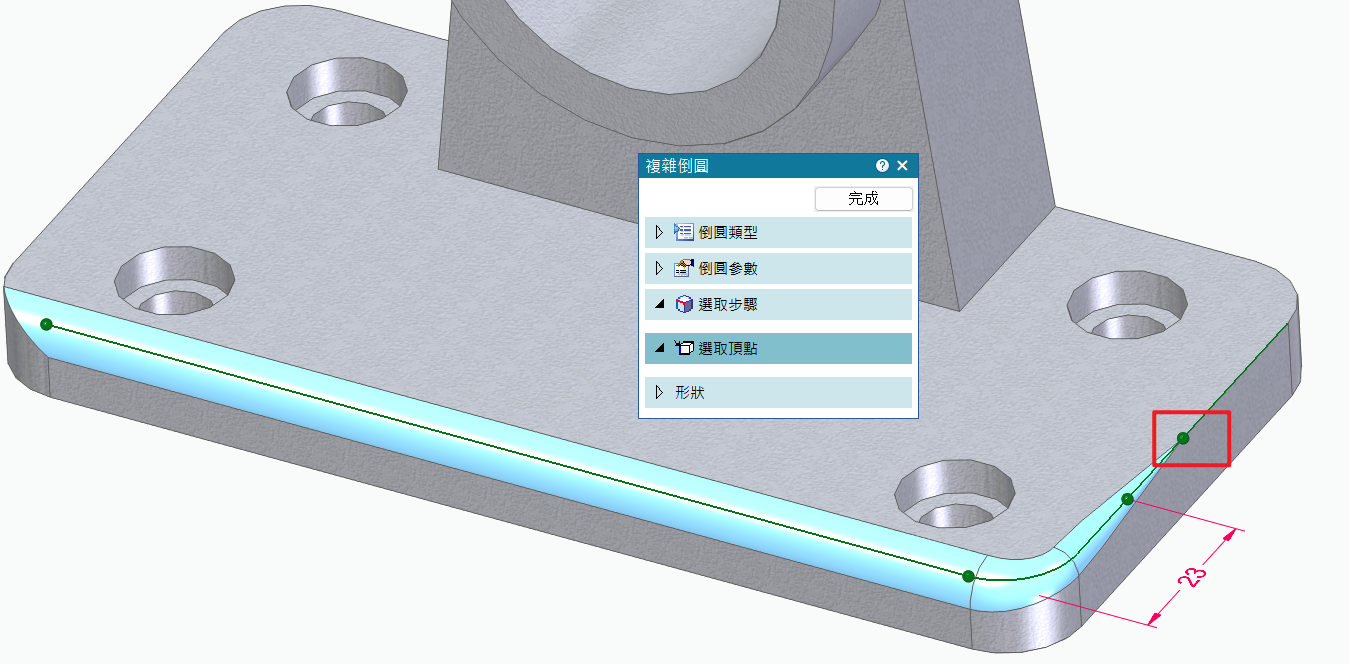

新建的「3D點」也可以用來輸入不同的半徑值達到想要呈現的效果,半徑值亦可輸入「0」作為倒圓角的結束點。…(完成)

廖芳儀 Carrie Liao
