Solid Edge 同步建模新增相同孔特徵 – 2021/10/01

十月

Posted by Monica

Category:

在Solid Edge同步建模環境中，若做完各類型 “孔特徵"，需對現有孔 “新增" 相同的規格，無須再做一次孔指令，直接針對孔做編輯且方便對相同類型的孔特徵進行管理。

請參考以下說明：

步驟1 步驟2 步驟3 步驟4 步驟5

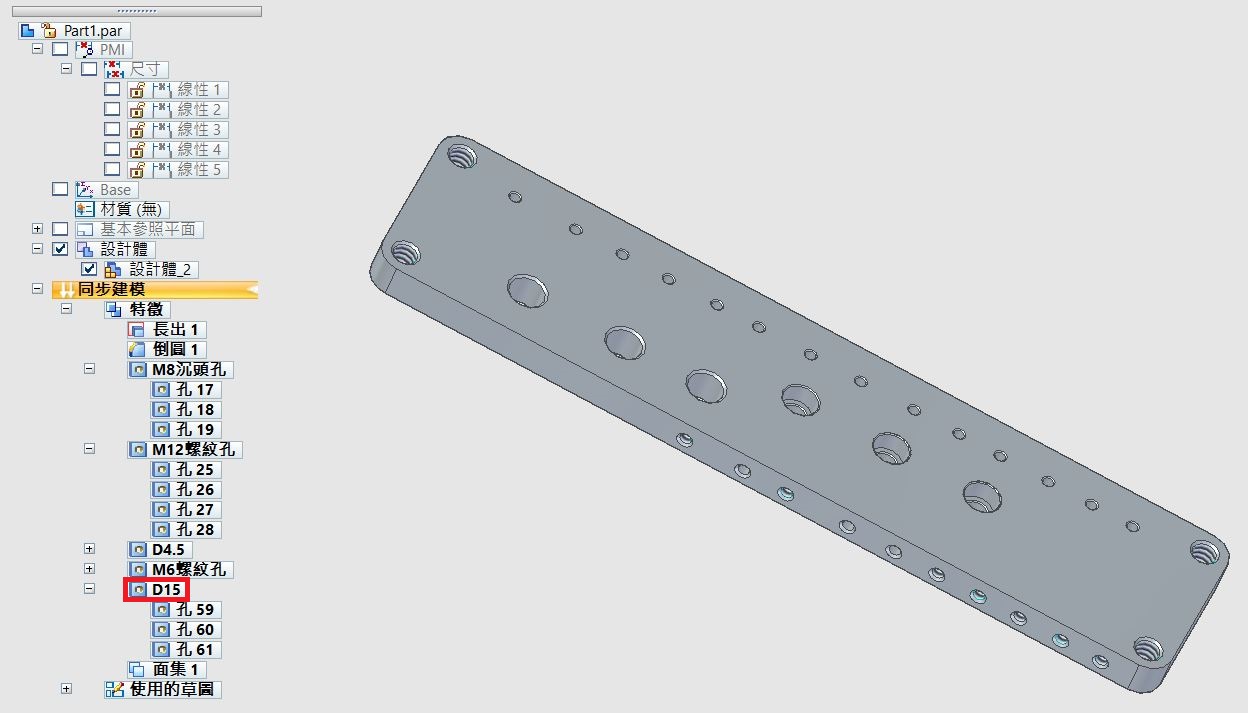

在同步建模環境中，點擊導航者中"欲新增的孔特徵"紀錄。

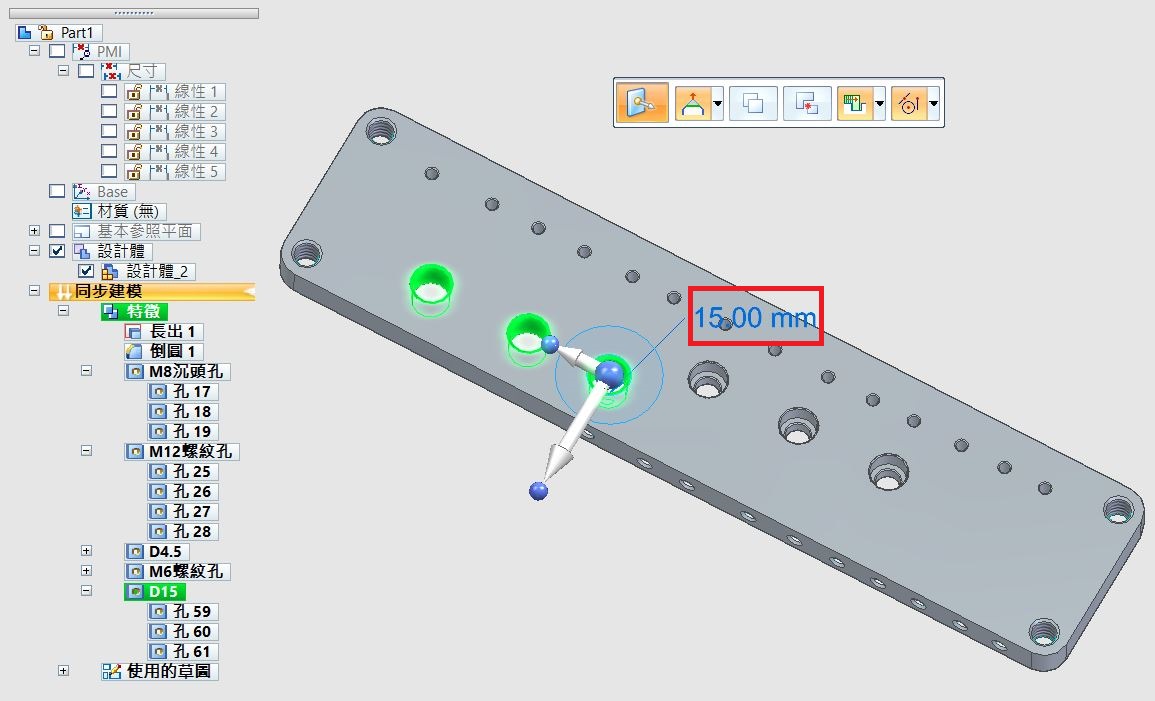

再點擊畫面中的孔『規格』進行編輯。

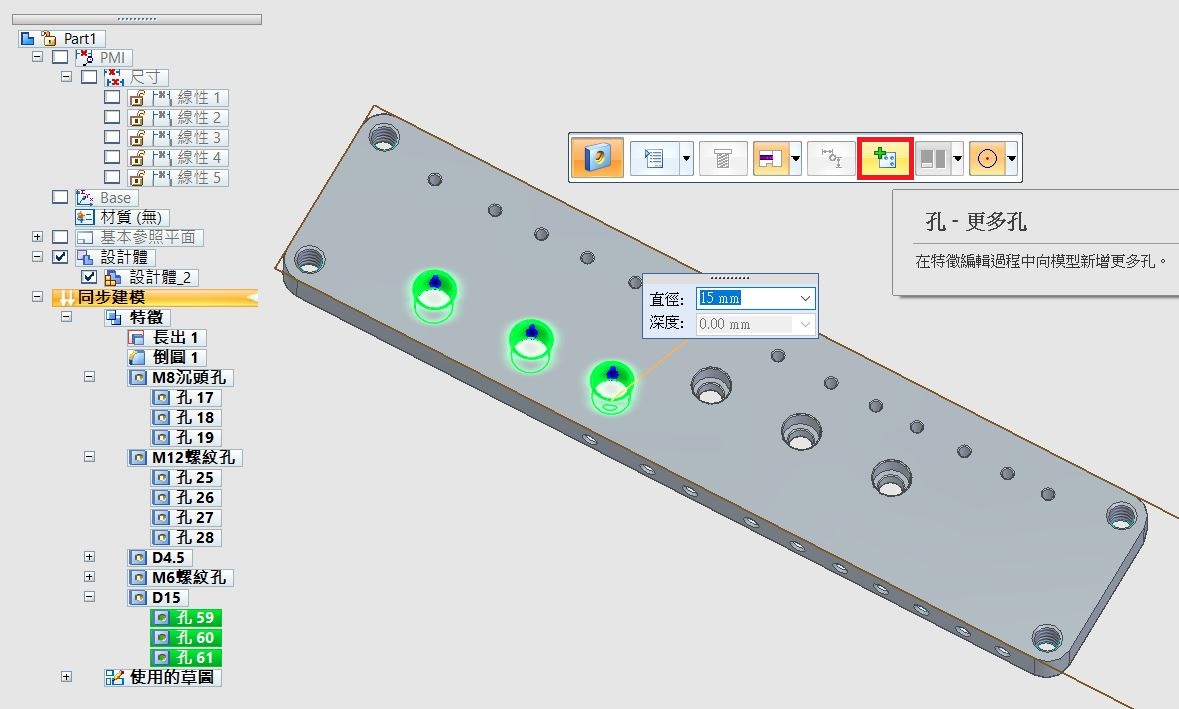

出現孔特徵指令條後，點擊『更多孔』。

在欲新增的位置，直接滑鼠"左鍵"點擊作擺放，軟體即會新增同樣的孔規格。

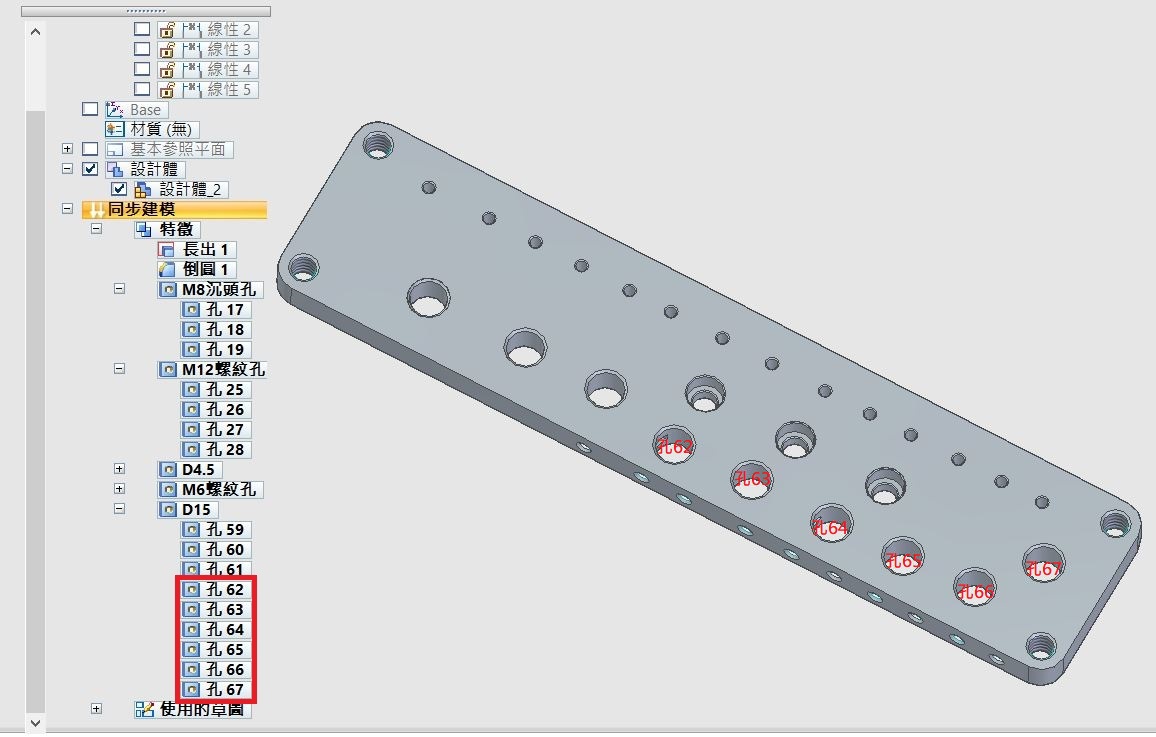

擺放完成後，在導航者即會在原先的孔特徵紀錄中新增孔，如此一來更方便對不同類型的孔特徵作管理。…(完成)

謝秉璁 Kevin_Sie
