Solid Edge「向視圖」調整角度流程，當製圖者生成向視圖後，想要將視圖做 “水平" 或 “垂直" 的擺正，但又需要跟「原視圖」保持關係，

使用下述流程，可加速作業時間，即可達到效果。

請參考以下說明：

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

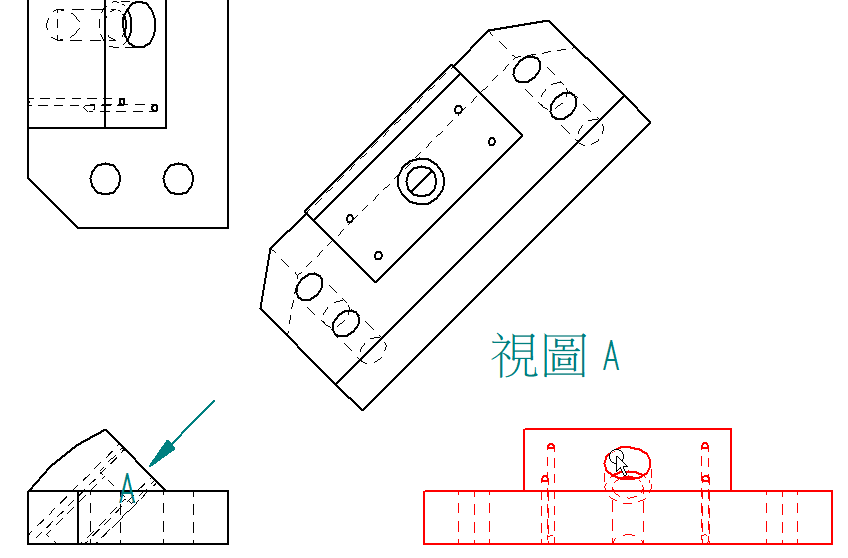

當在工程圖佈圖時，使用「向視圖」的功能生成視圖。

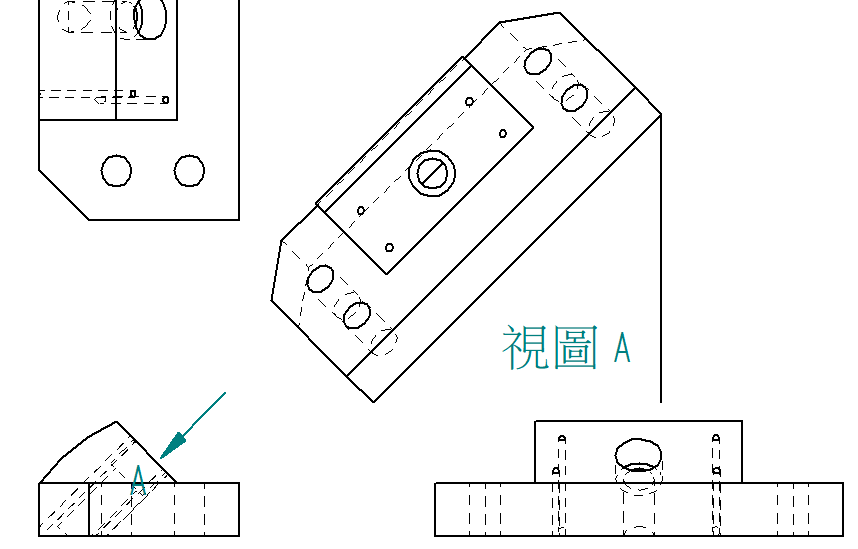

調整角度前先繪製一條直線當作基準線。

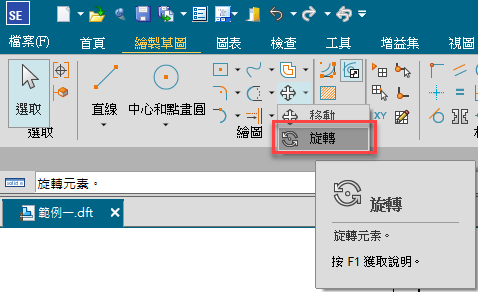

接著在「繪製草圖」的繪圖區左鍵點擊「旋轉」功能。

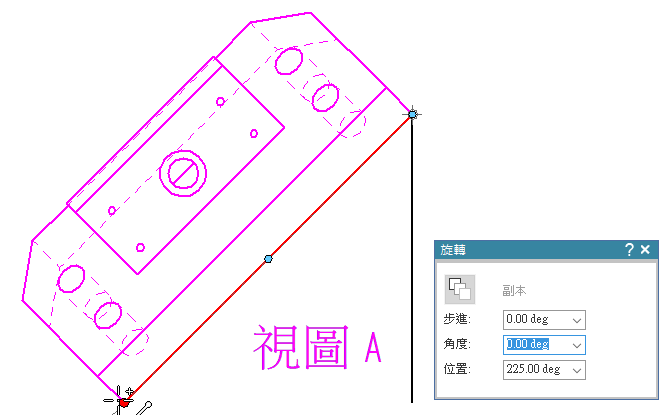

打開「旋轉」功能後，先選擇要對齊的邊線後，在選擇繪製的草圖直線。

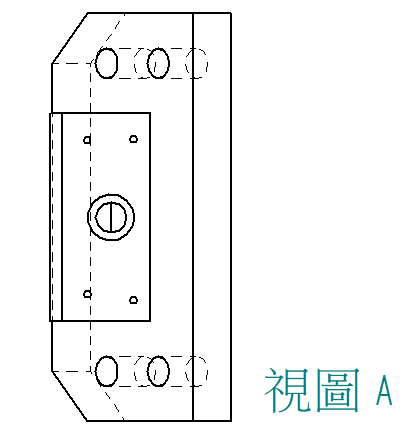

完成後將繪製的直線刪除即可。

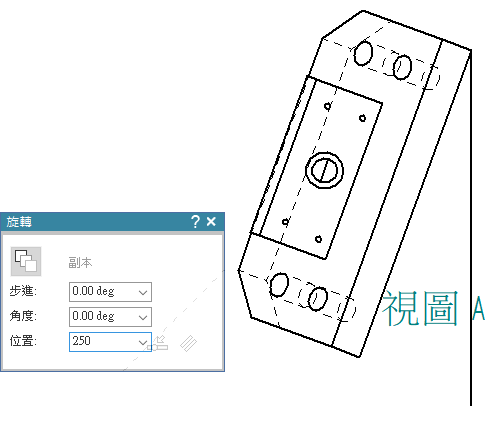

除了可以用對齊線段的方式調整方向，也可以使用輸入數值的方式調整。

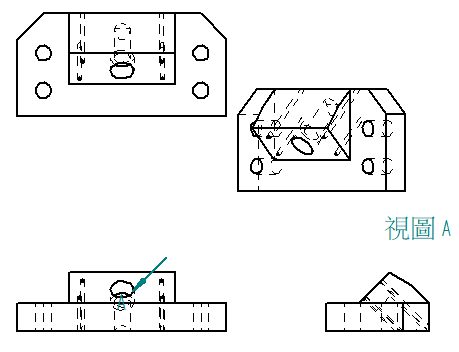

若要調整原視圖方向，之前建立的向視圖也會跟著改變方向。…(完成)。
