Solid Edge 固定動態旋轉中心 – 2021/09/10

九月

Posted by Monica

Category:

在Solid Edge中要翻轉模型時，利用滑鼠快捷，按住滑鼠中鍵(滾輪鍵)即可3D動態的旋轉模型。亦可固定動態旋轉中心，方便翻轉模型時依照所需固定的點、邊或面來移動。

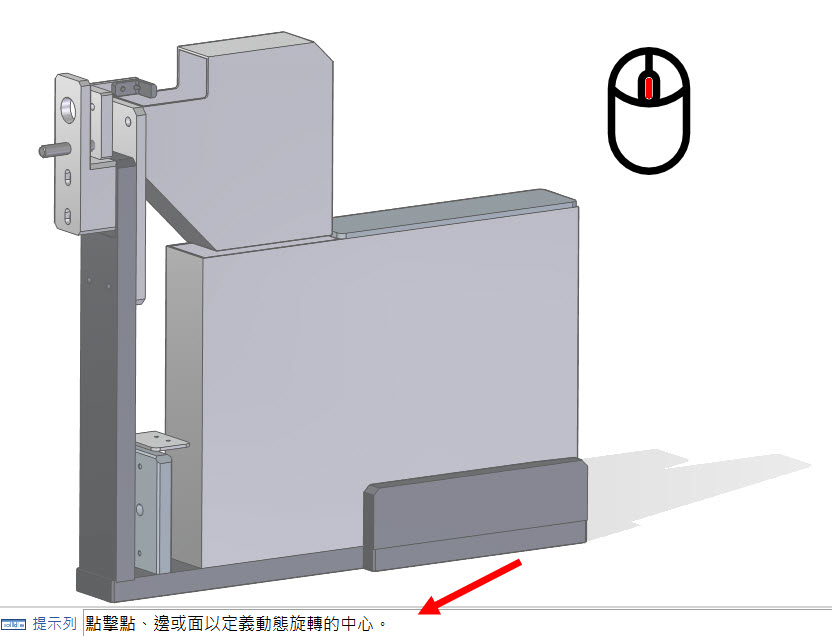

在作圖空間的"空白處"，按一下滑鼠"中鍵"(滾輪鍵)，可看見下方
提示列: 點擊點、邊或面以定義動態旋轉的中心。

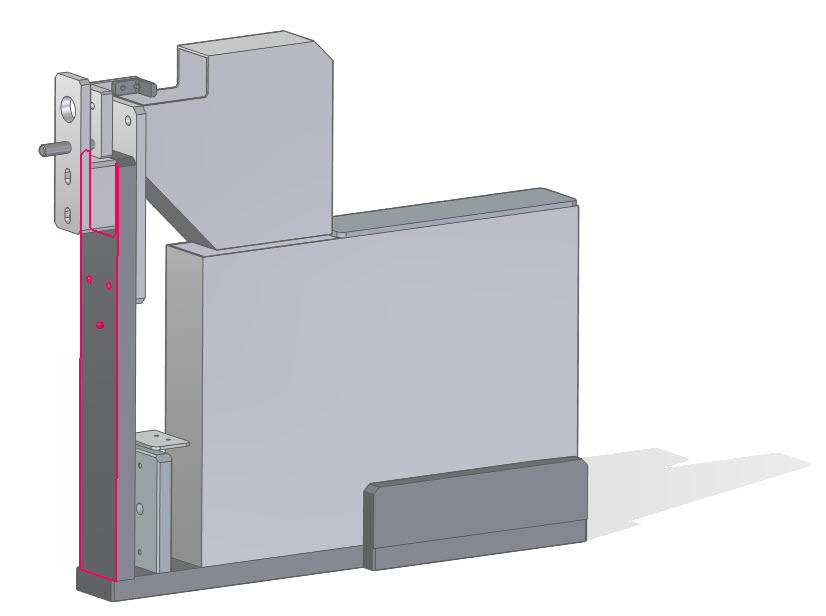

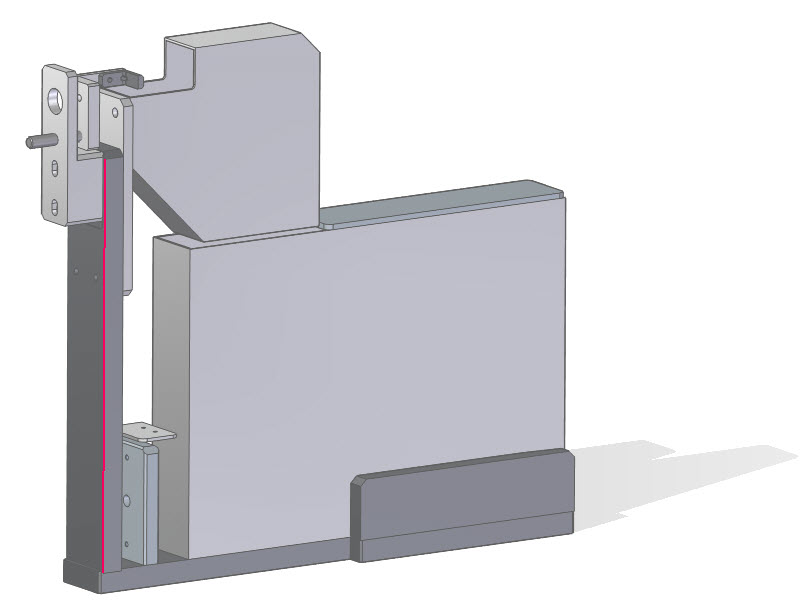

滑鼠移到模型每一處會以粉紅色亮顯示意，再點選欲固定的點、邊或面。

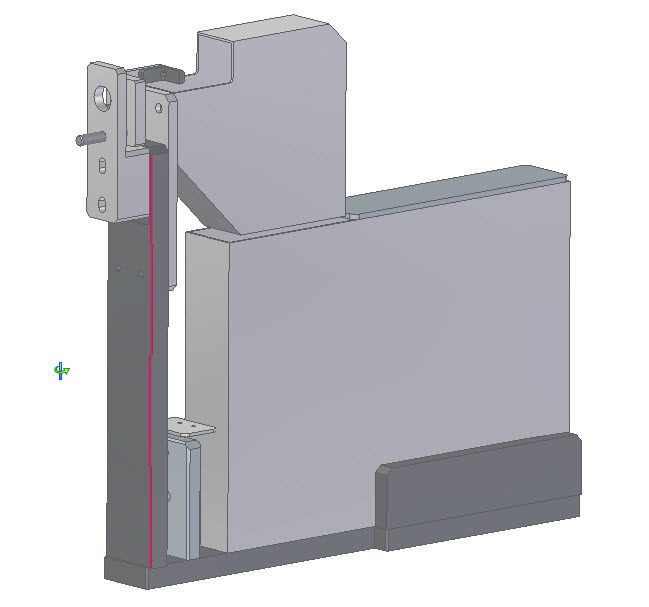

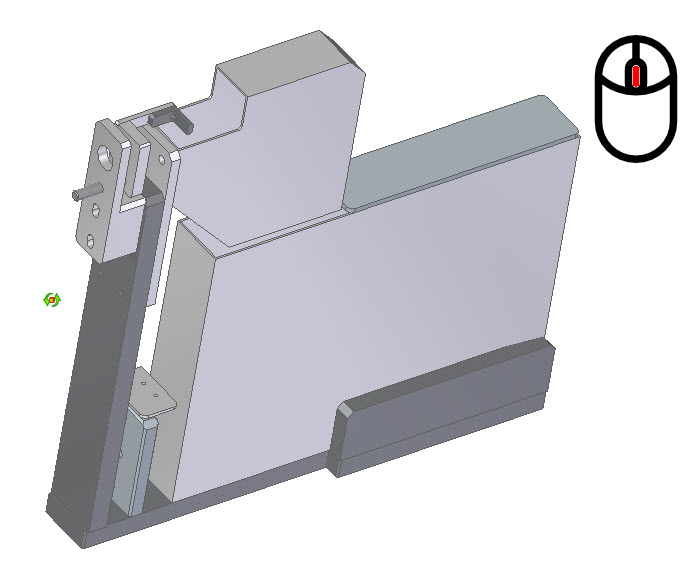

設定完成後，後續再按住滑鼠"中鍵"移動時，模型依照固定軸作旋轉移動。

若要"取消" 或 "解鎖" 固定動態旋轉，"空白處" 再按一次滑鼠 "中鍵" 即可，恢復3D動態旋轉。…(完成)

楊淳如 Amy Yang
