Solid Edge – 圖框「塊標籤」的性質文字, “顯示錯誤"的設定方式 – 2019/10/04

十月

Posted by Monica

Category:

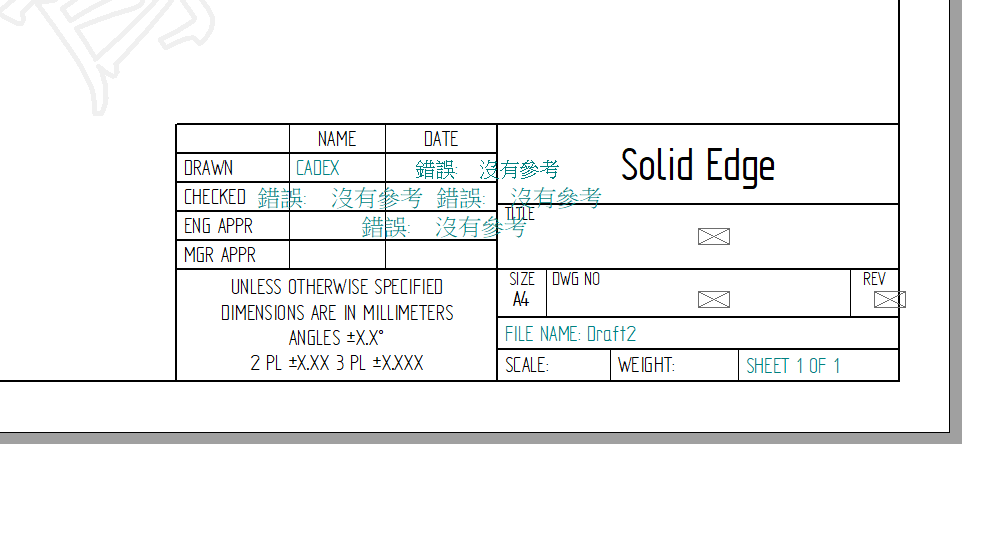

之前技術專欄有提到，可針對工程圖裡，未帶入零件時「塊標籤」顯示的 [錯誤：無法參考] 分別單一做關閉、不顯示。但如果一次有多個，甚至數十個「塊標籤」要一個一個點進去關閉，需花不少時間，在Solid Edge的「選項」設定裡提供 “一鍵選取關閉不顯示" 的選項。

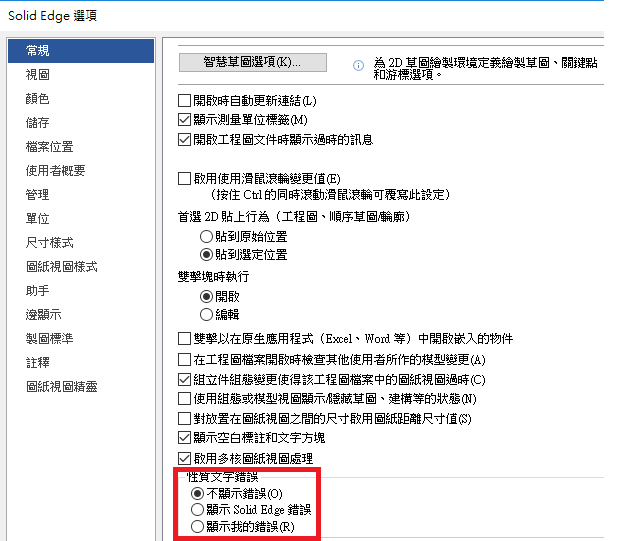

點選左上方「應用程式按鈕」→「設定」→「選項」，在選項裡的「常規」底下的「性質文字錯誤」點選 “不顯示錯誤”。

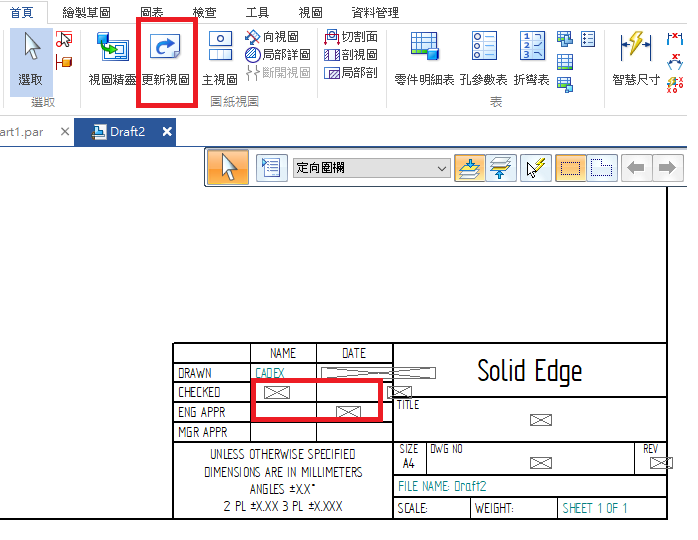

套用選項設定後，回到工程圖環境→「首頁」→「更新視圖」，更新完視圖後原先的 [錯誤:沒有參考] 字樣在工程圖環境會變成如圖所示的圖樣，但紙張列印時並不會列印出此圖樣。

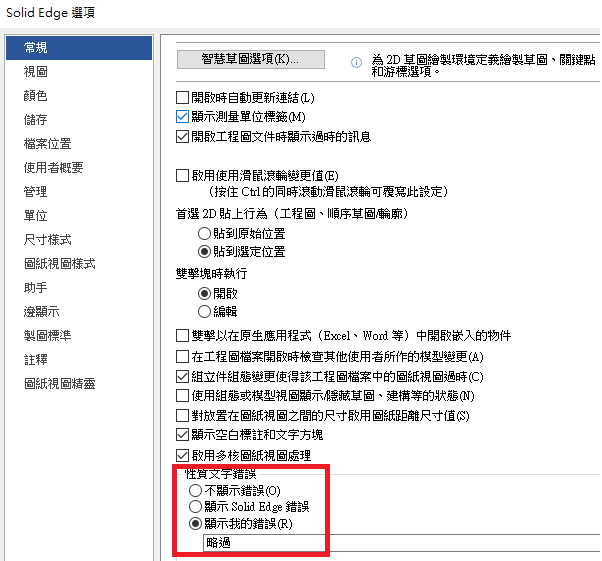

在設定選項裡也能點選「顯示我的錯誤」並輸入想要在塊標籤欄位裡顯示的文字。

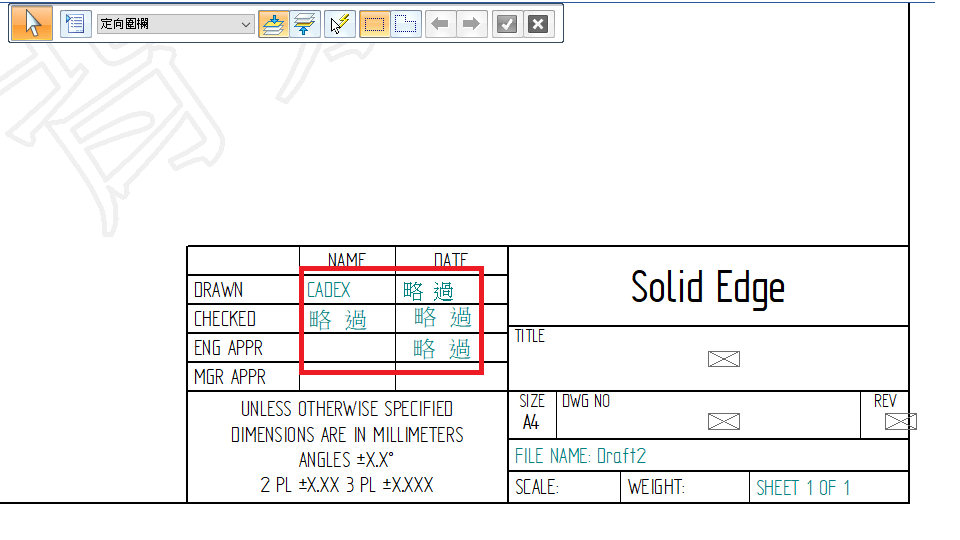

同樣再套用選項設定後，回到工程圖環境，「首頁」→「更新視圖」，更新完視圖後會發現顯示的文字就是剛剛在選項設定中輸入的。(完成)

陳政宇 Jason
