Solid Edge 圖紙視圖跟蹤器 – 2016/07/01

七月

Posted by Monica

Category:

工程圖中，有變更過的視圖會有灰色框提醒更新，點擊「更新視圖」即可；若出現不同的灰框顯示，若不知是為何需更新，就可利用「圖紙視圖跟蹤器」來檢視問題，並完成更新視圖的動作。

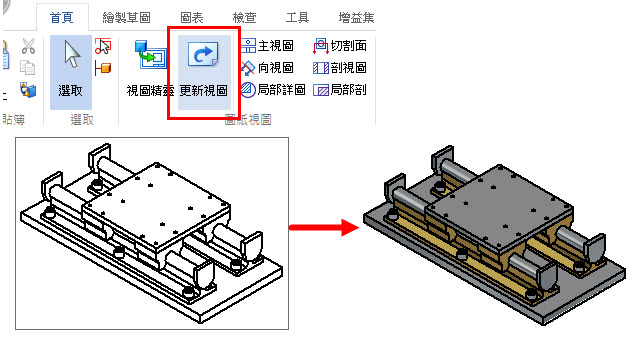

工程圖視圖顯示灰色方框，是因變更了視圖上的一些設定，只需點選「更新視圖」即可更新完成。

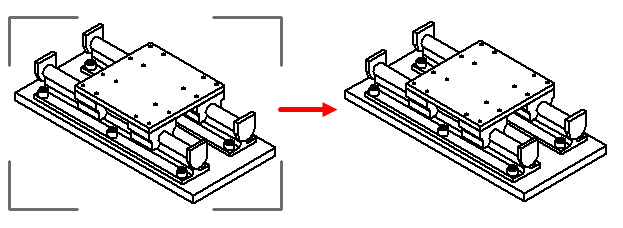

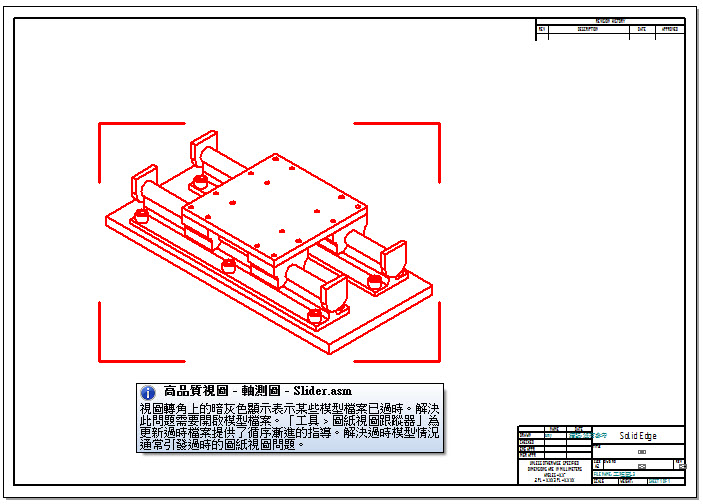

若出現的灰框是在視圖的四角處，不是點選「更新視圖」，通常是因為组立件模型或零件有編輯修改過，未存檔更新，而提醒顯示的。

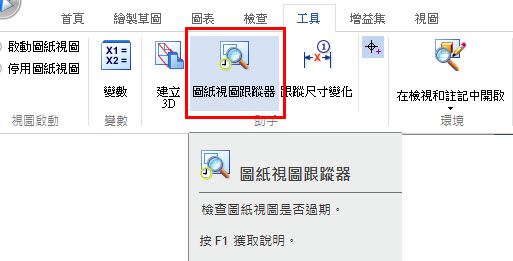

此時，點選「工具」→「助手」→「圖紙視圖跟蹤器」。

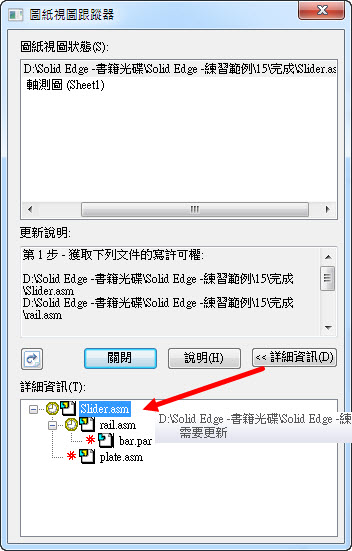

「詳細資訊」下，會顯示所有有變更、須更新的檔案的資訊。

開啟需更新的模型檔，「更新」及「存檔」完成更新檔案。

再回至工程圖，提醒的四角灰框即消失，並更新至最新狀態的視圖。…(完)
