Solid Edge 在不規則孔位置中，快速放置零件 – 2016/5/20

五月

Posted by Monica

Category:

在組立件環境中，欲想將多個零件放置在多個孔位時，一般可透過陣列功能來達成，而參照的模型設需要有陣列特徵或是陣列草圖。若模型上的孔為不規則排列，要如何利用陣列功能來快速放置零件，以下範例來說明。

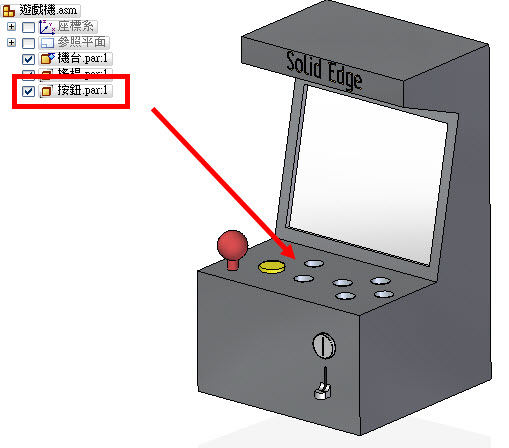

在組立件環境下，欲將零件快速放入不規則的孔位置中。

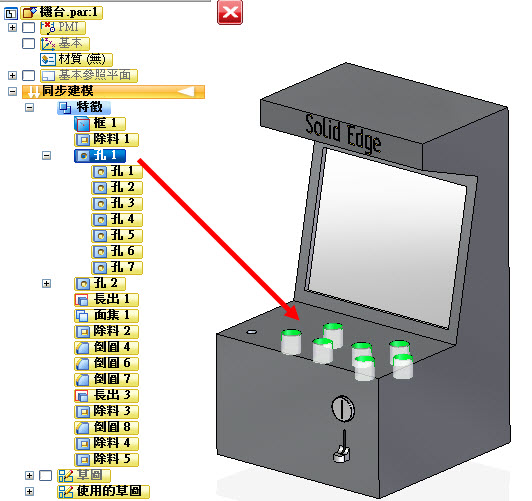

模型設計孔特徵時，只要一次性完成，在組立件環境中，即有陣列特徵的概念。

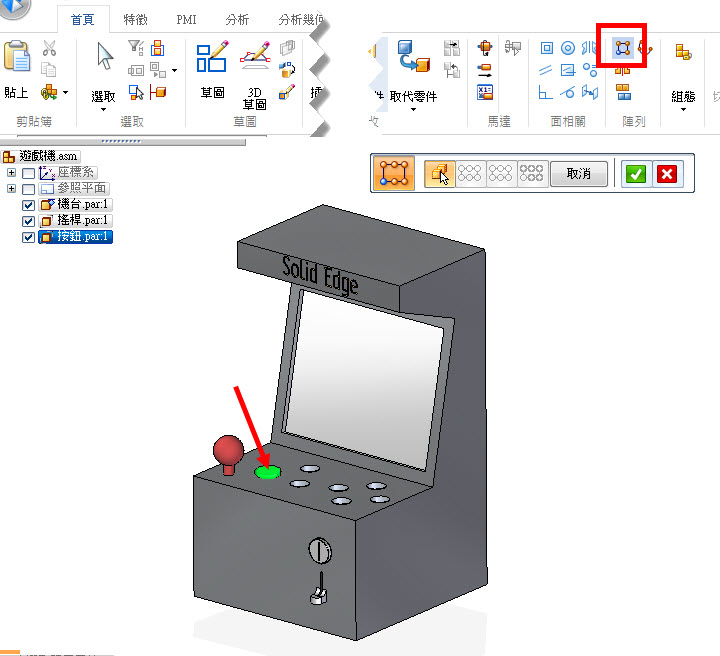

組立件環境，點選「陣列」→點選欲陣列的零件。

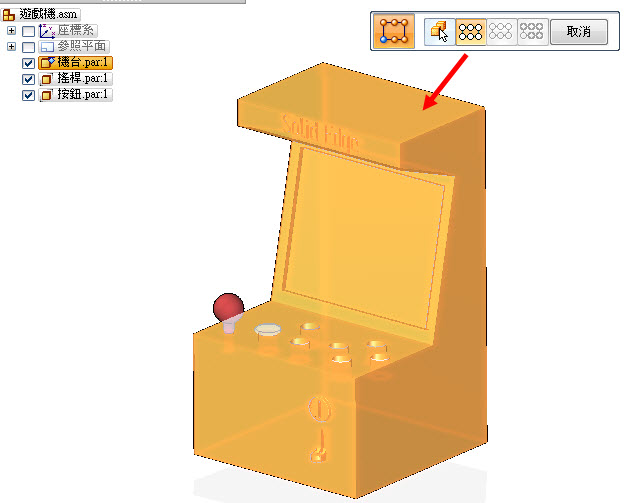

點選有陣列特徵的模型。

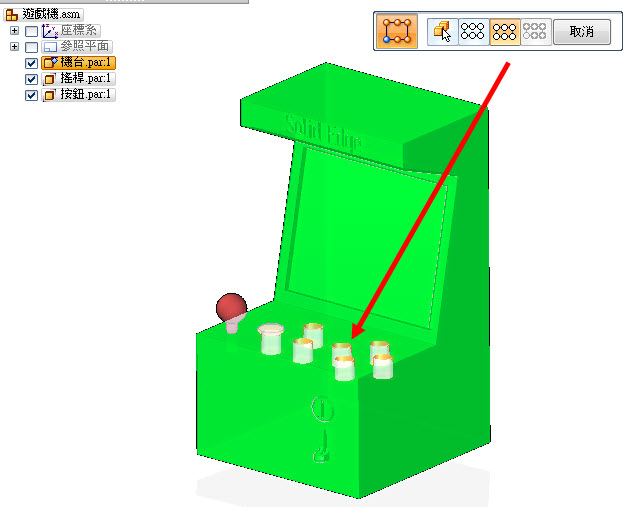

點選陣列特徵，此時即可抓取到一次性完成的不規則孔特徵。

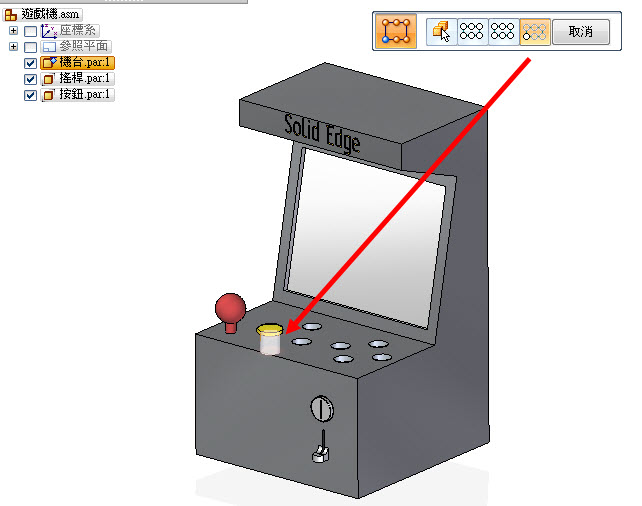

點選參考位置。

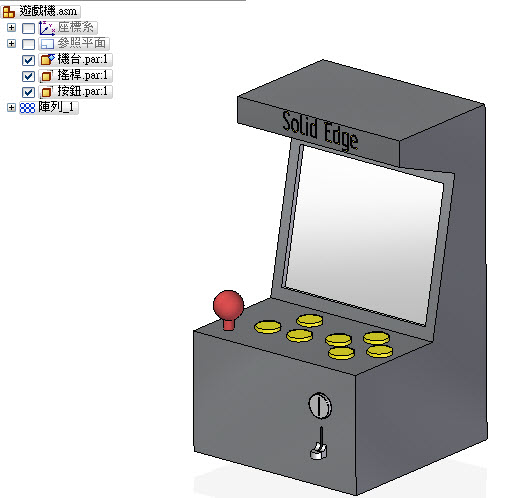

快速完成零件放置於不規則孔位置中。

楊淳如 Amy Yang
