Solid Edge 在順序建模中使用複雜草圖區域建模 – 2023/02/03

二月

Posted by Monica

Category:

在Solid Edge「順序建模」中，需封閉且完整的草圖輪廓才能進行建模，以往對於線段交錯的複雜草圖無法快速的建立特徵，

而在 Solid Edge 2023 中您可以利用「區域」的觀念，針對複雜草圖的交集區域進行建模。

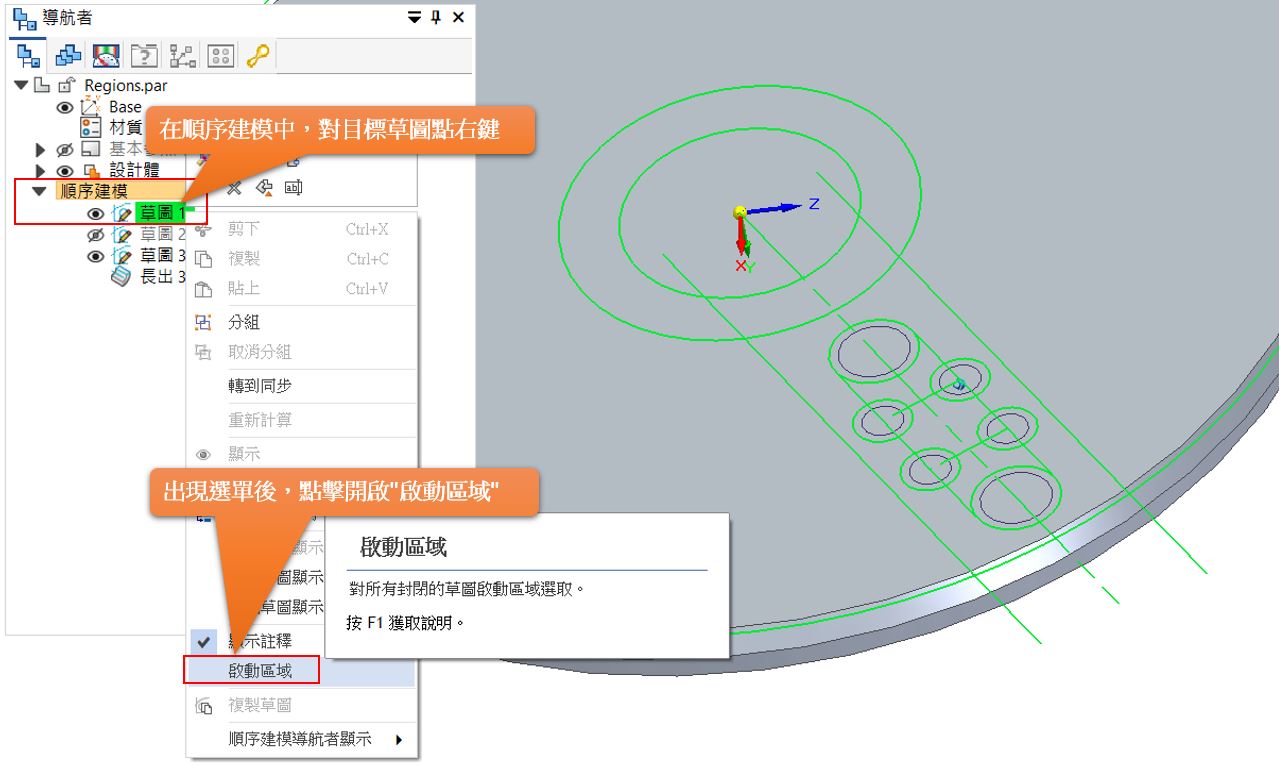

在「順序建模」中繪製完草圖後，對目標草圖點滑鼠右鍵並點選啟動區域。

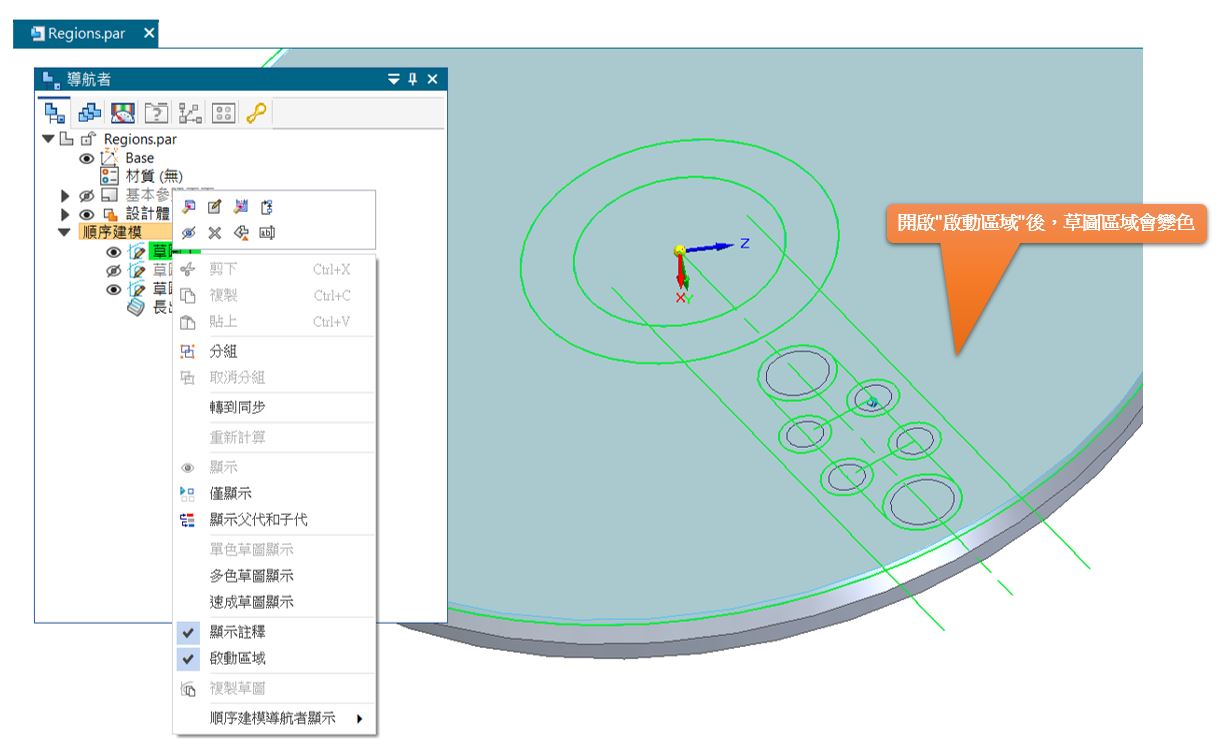

開啟啟動區域後，草圖區域會變色，而變色區域是可以點選的。

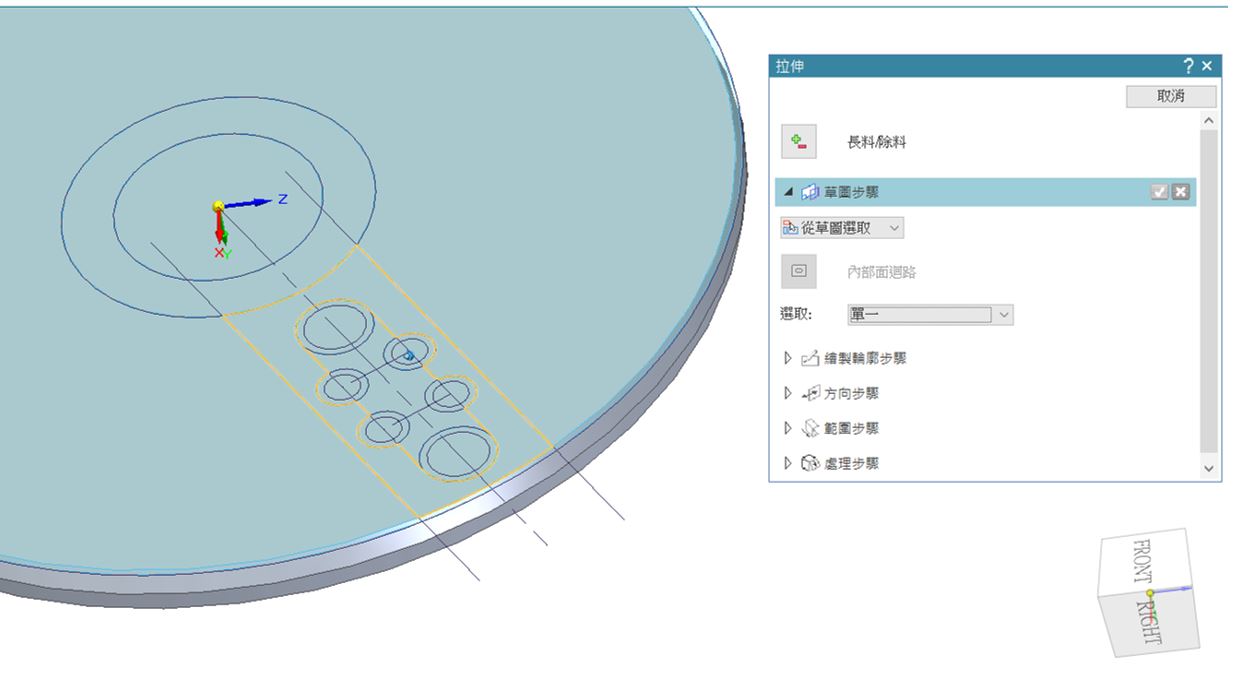

接著執行「拉伸」…等建模指令，就可以利用區域的觀念在「順序建模」環境建特徵。

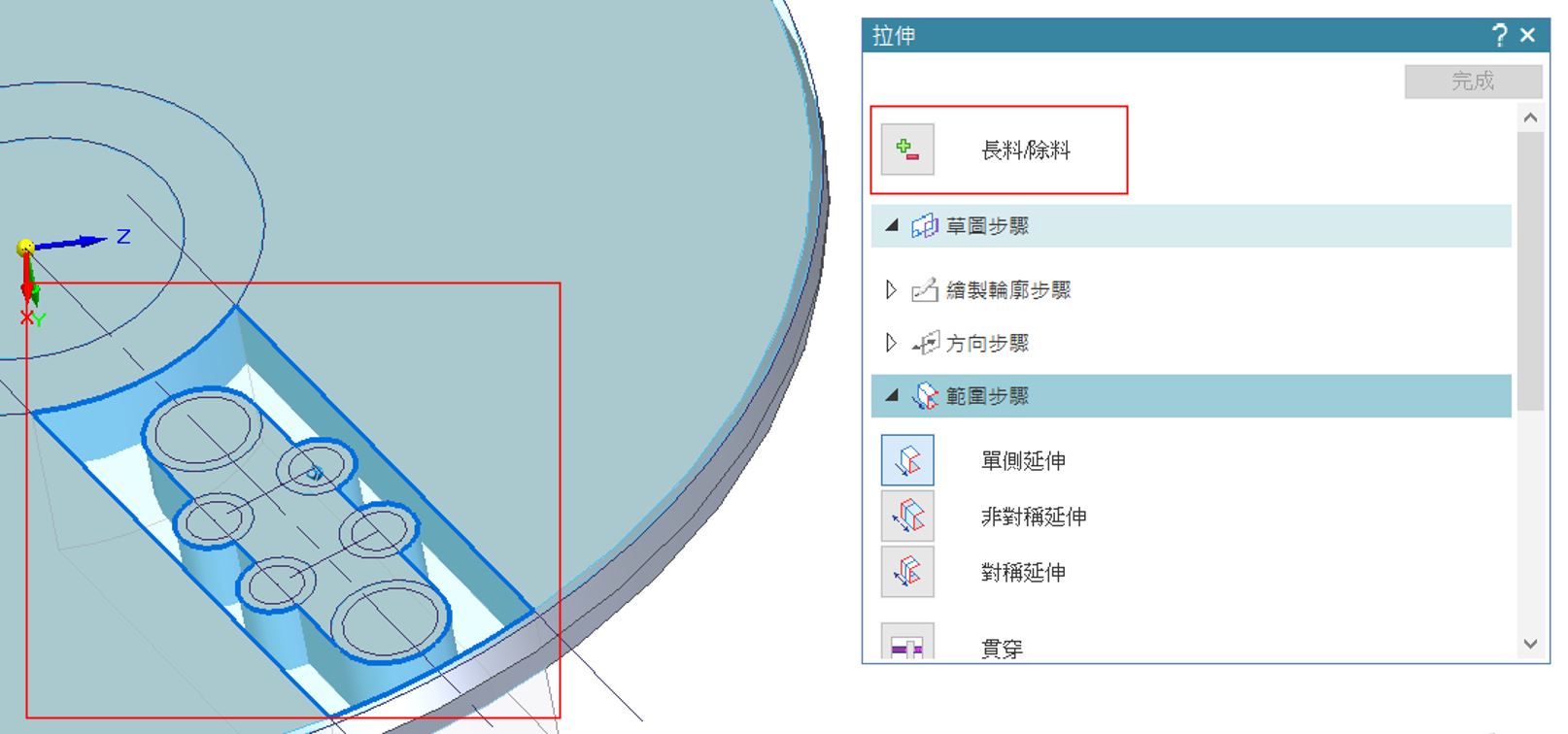

並且，在 Solid Edge 2023 可使用一個指令建立拉伸長料及拉伸除料，也由於長料、除料在同一個指令裡，
因此在順序建模中調整特徵又更方便了。…(完成)

許宏安 Angelo Hsu
