在 Solid Edge 工程圖中的執行「剖視圖」功能時，若組立件中的各個零件材質不同，系統會自動以不同的「填充線樣式」進行填充以利區分。

若使用者希望進行各別零件的設定，可依照以下方式進行設定：

1 2 3 4 5 6 7

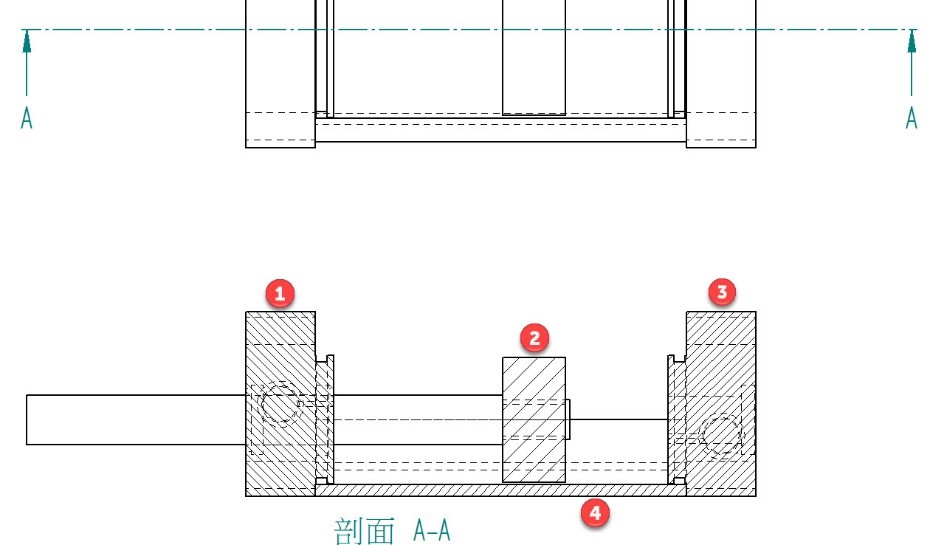

在使用剖面視圖時，系統會根據零件所設定的不同材質，自動套用對應的「填充線樣式」以進行區分。

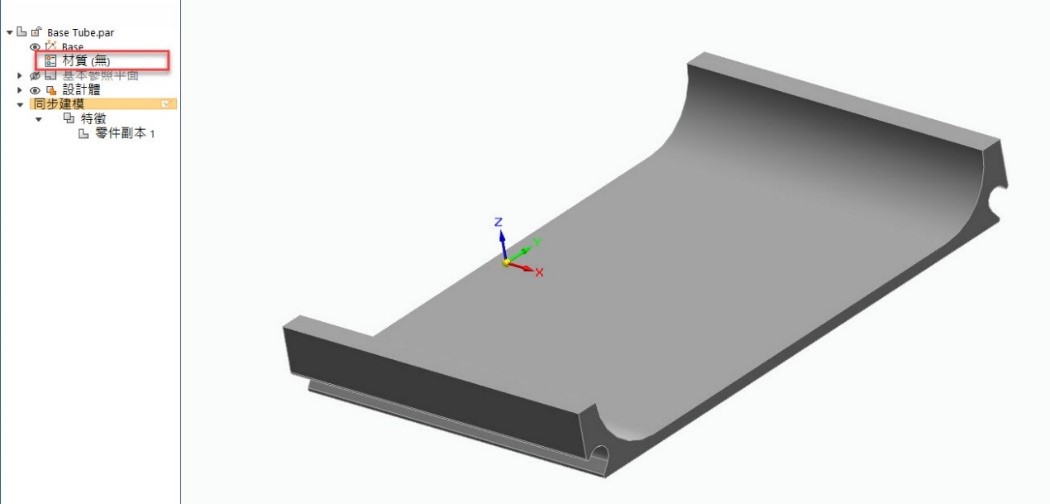

若需針對各別零件調整填充線樣式，可回到該零件的「編輯環境」，左鍵點擊「材質」後，即可進行設定。

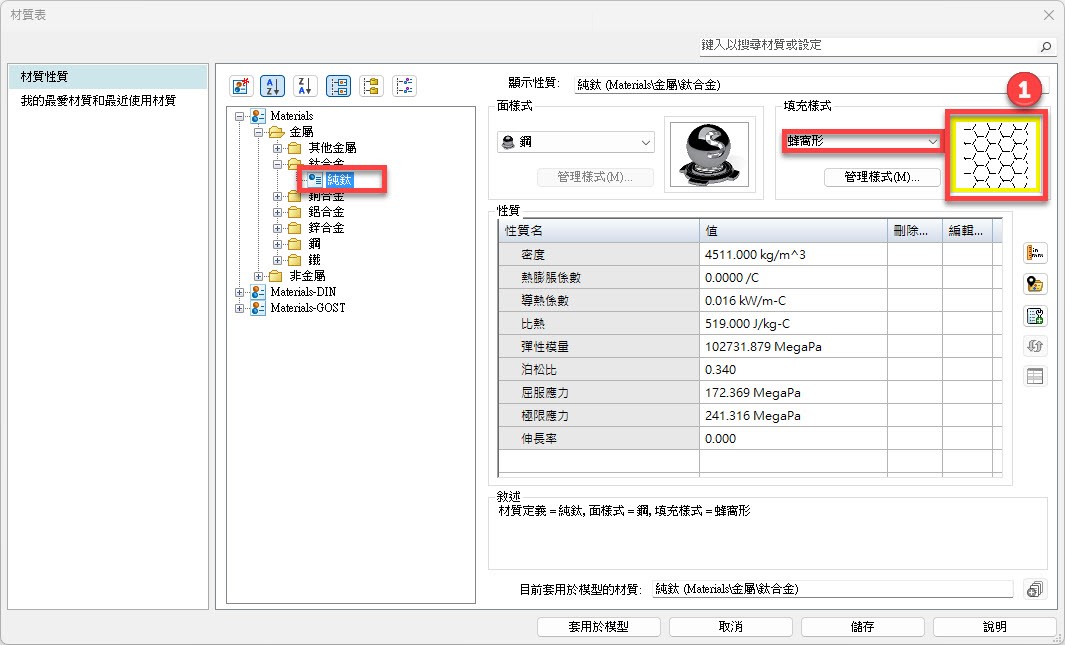

進入「材質表」設定，先選取欲更換的「材質」，接著，左鍵點擊「填充樣式」，點選下拉選單以選取「變更樣式」。
完成設定後，點擊「套用於模型」即可套用變更。
※ 號球1樣式: 剖視圖呈現出來的樣式

※號球1樣式: 於視圖中的效果

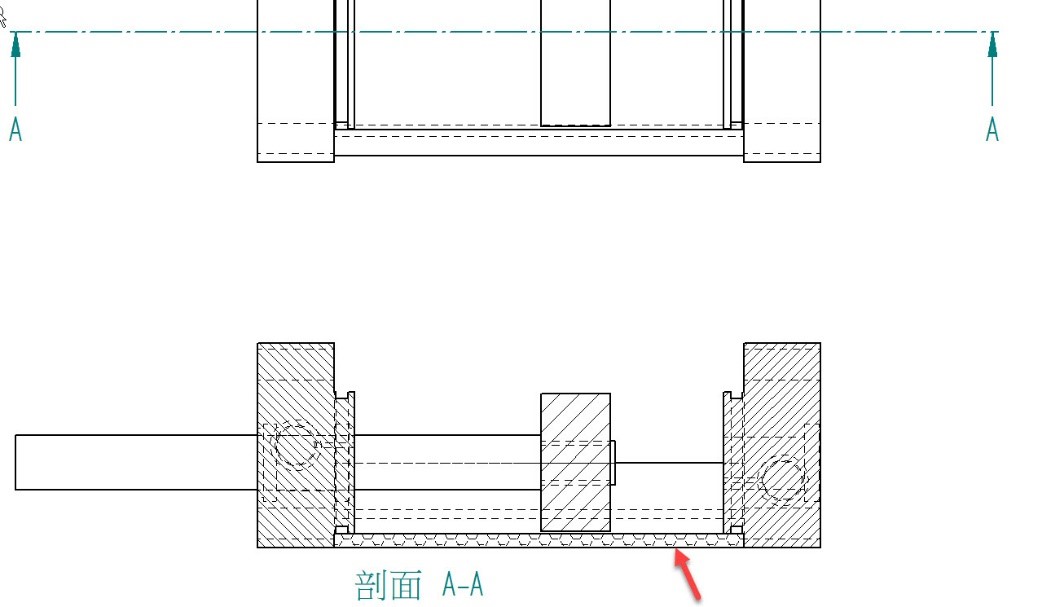

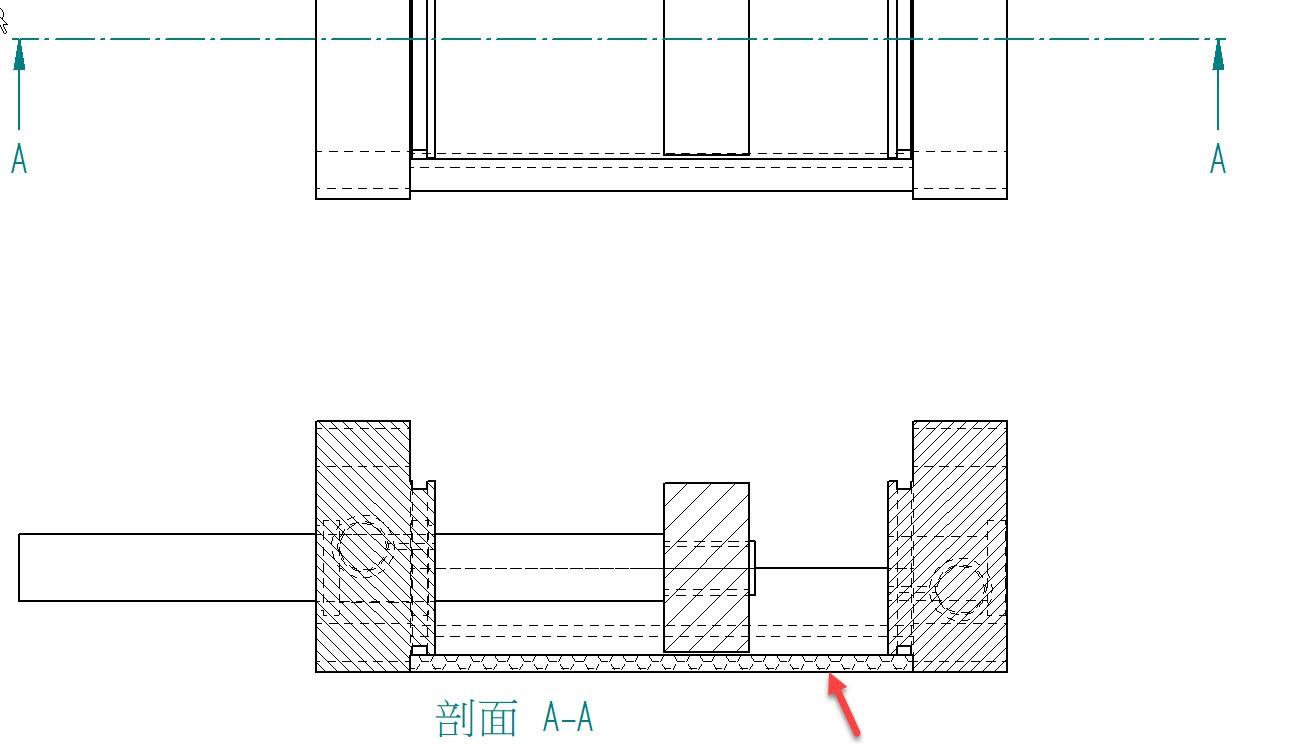

回到工程圖環境，即可看到更新後的填充樣式。

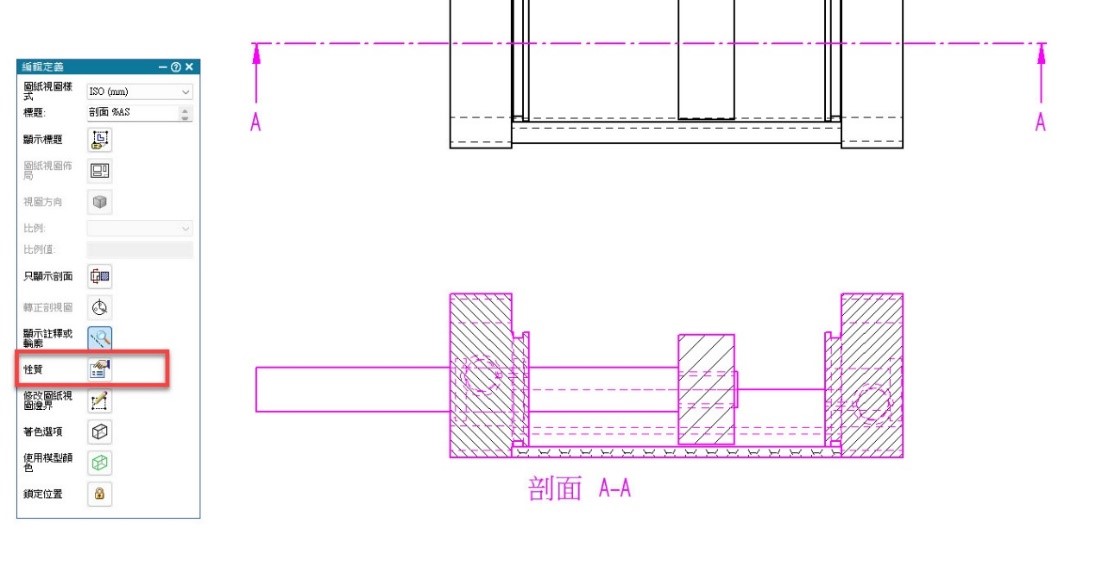

也可直接在工程圖中進行更改。只需左鍵點擊該視圖，選擇「性質」，即可進入設定介面。

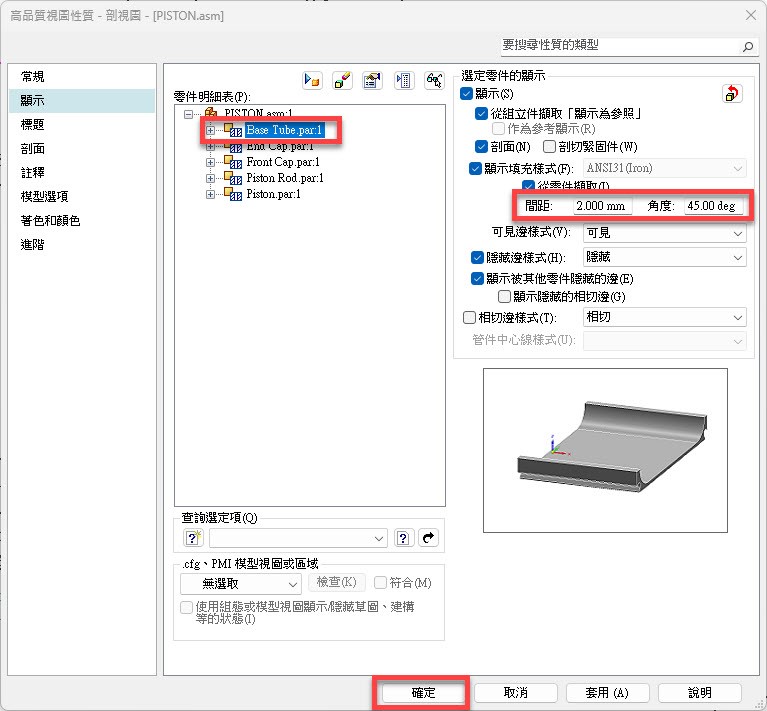

進入設定介面後，切換至「顯示」窗格，選取欲修改的零件，然後可在「間距」與「角度」欄位中輸入數值，以調整填充線的樣式，設定完成後，點選「確定」即可套用變更。

※ 變更設定參數

※ 變更間距前

※ 變更間距後的結果

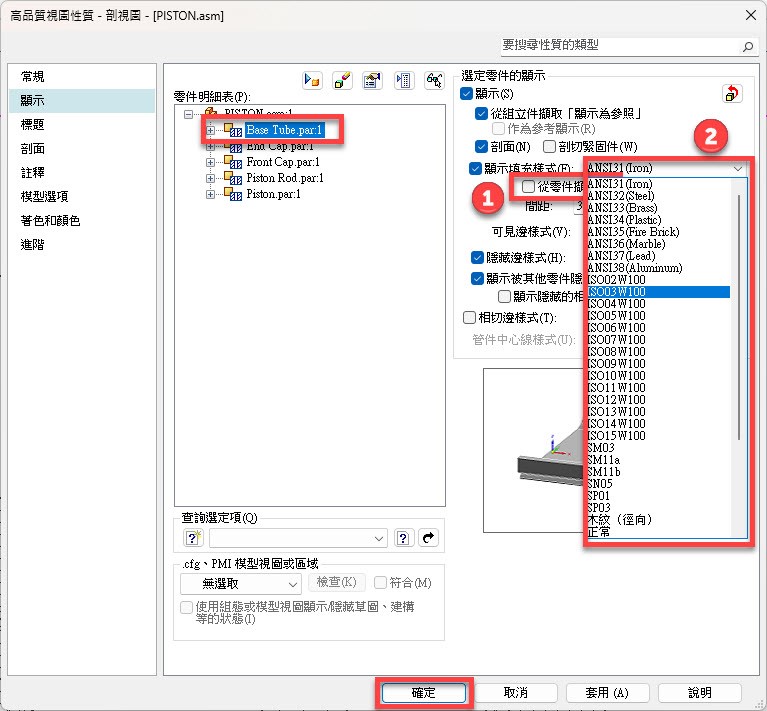

另一方式是，先取消勾選「從零件擷取」功能，接著從「顯示填充樣式」的下拉選單中選擇欲套用的樣式。設定完成後，點選「確定」即可套用變更。…(完成)

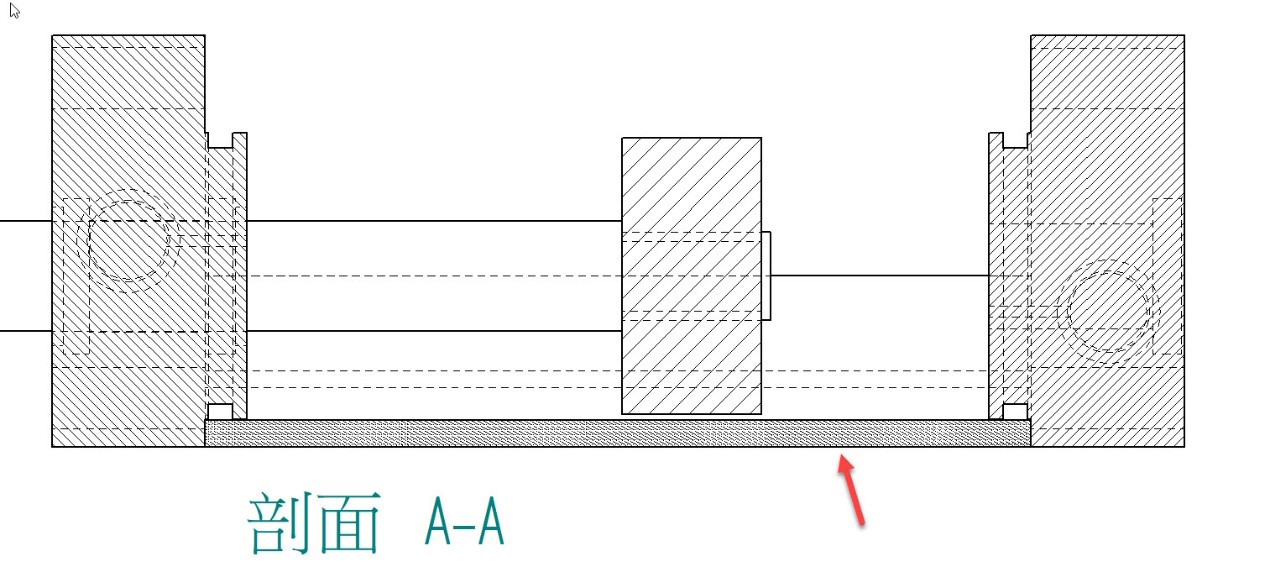

※ 變更後的結果
