Solid Edge 多物件上色 – 2024/05/16

五月

Posted by Monica

Category:

在 Solid Edge 組立件中，想要一次將相同的零件上色，又或是，想將整個次組立件一次塗上顏色，

可參考以下方式進行操作。

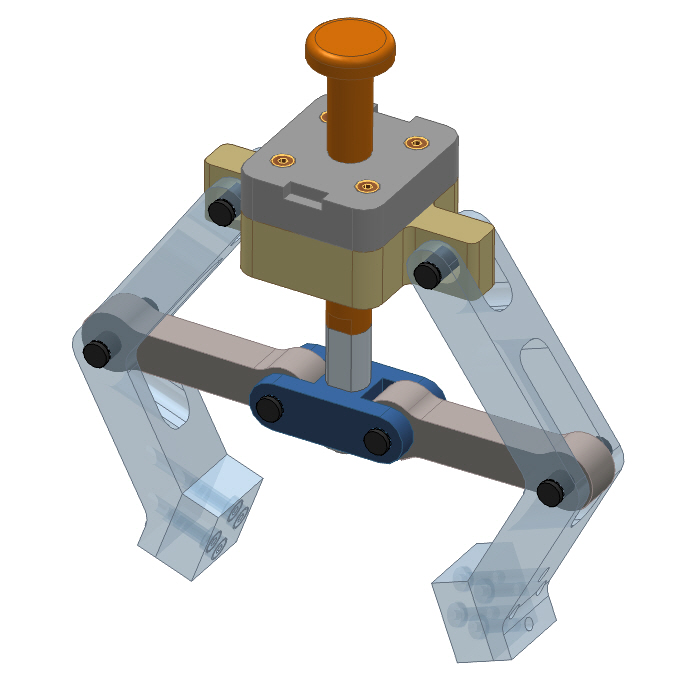

步驟1 步驟2 步驟3 步驟4 完成圖

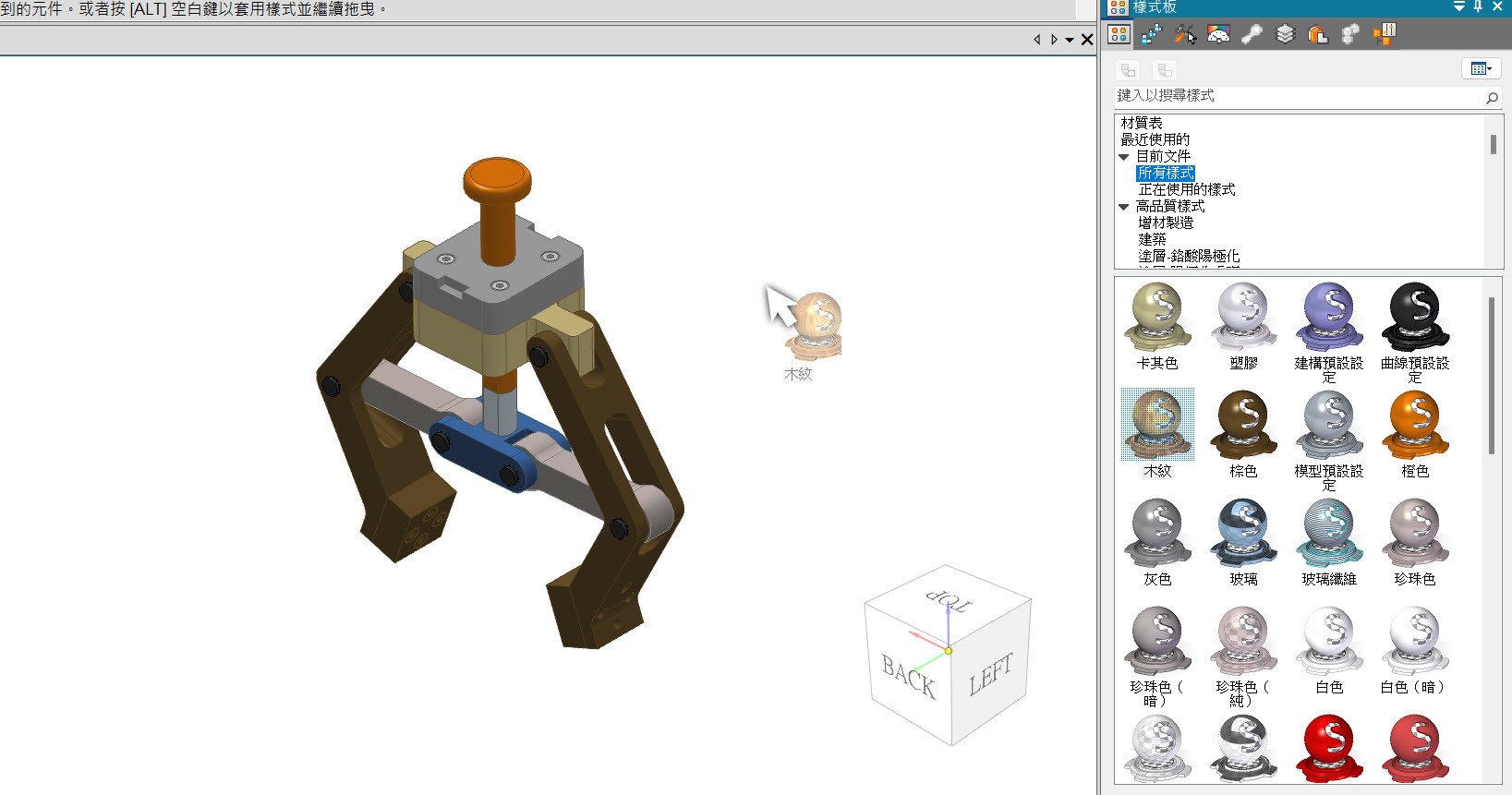

打開「樣式板」，將想要使用的樣式拖曳至零件上，即可上色。

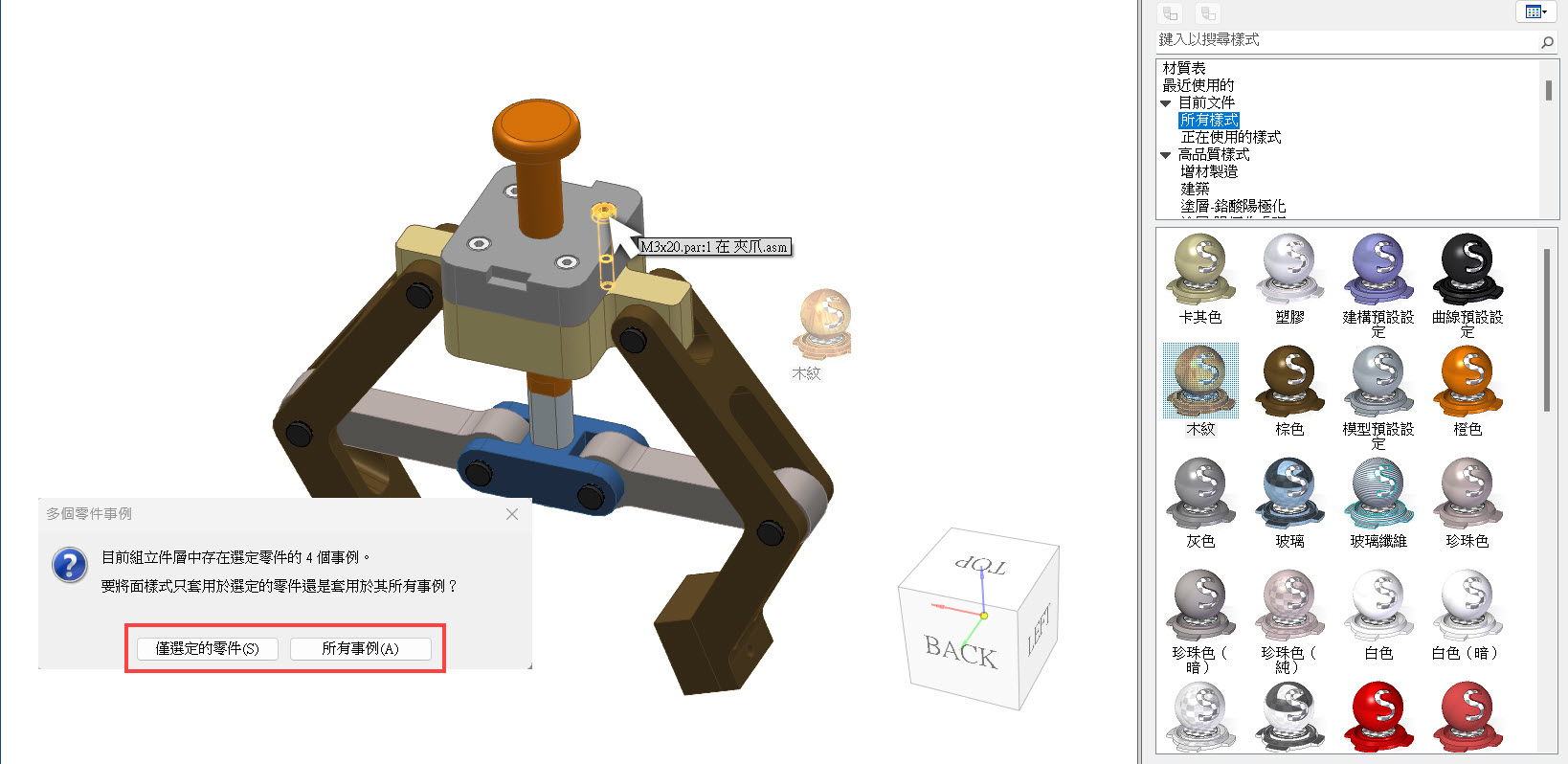

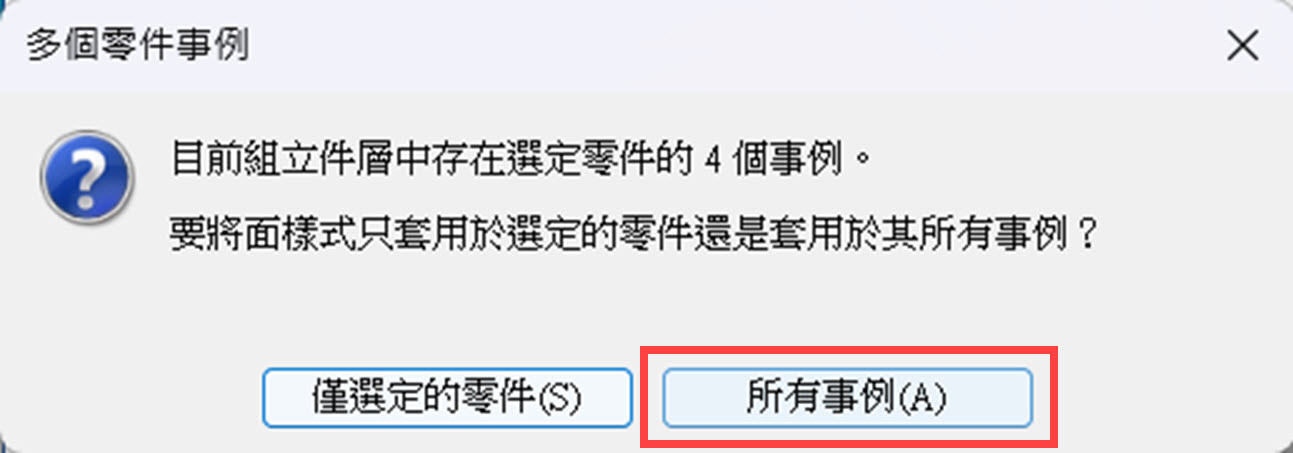

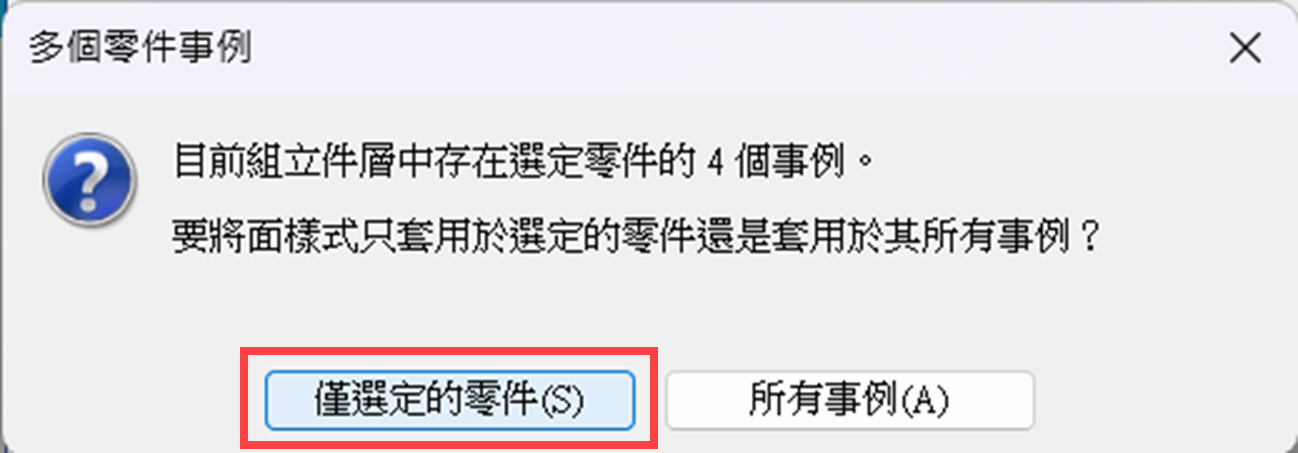

拖曳至組立件中具有複數個相同的零件上，則會跳出兩個選項：

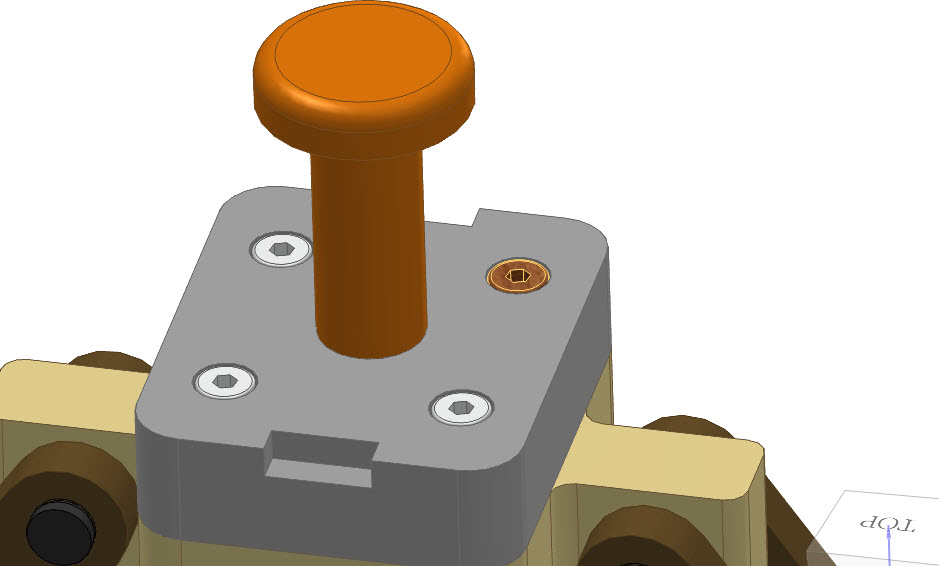

【僅選定的零件】代表只上色在單一個零件上

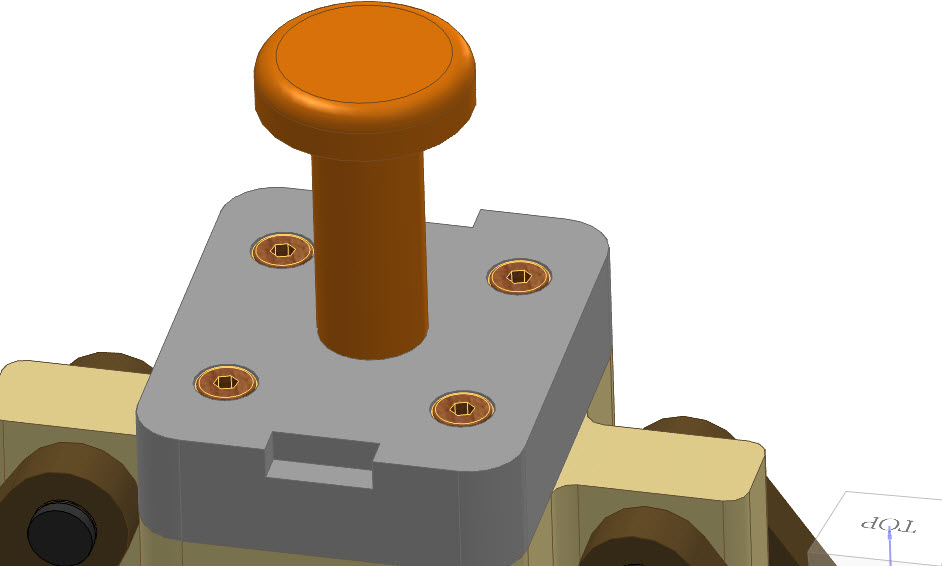

【所有事例】則代表將所有相同物件都上色

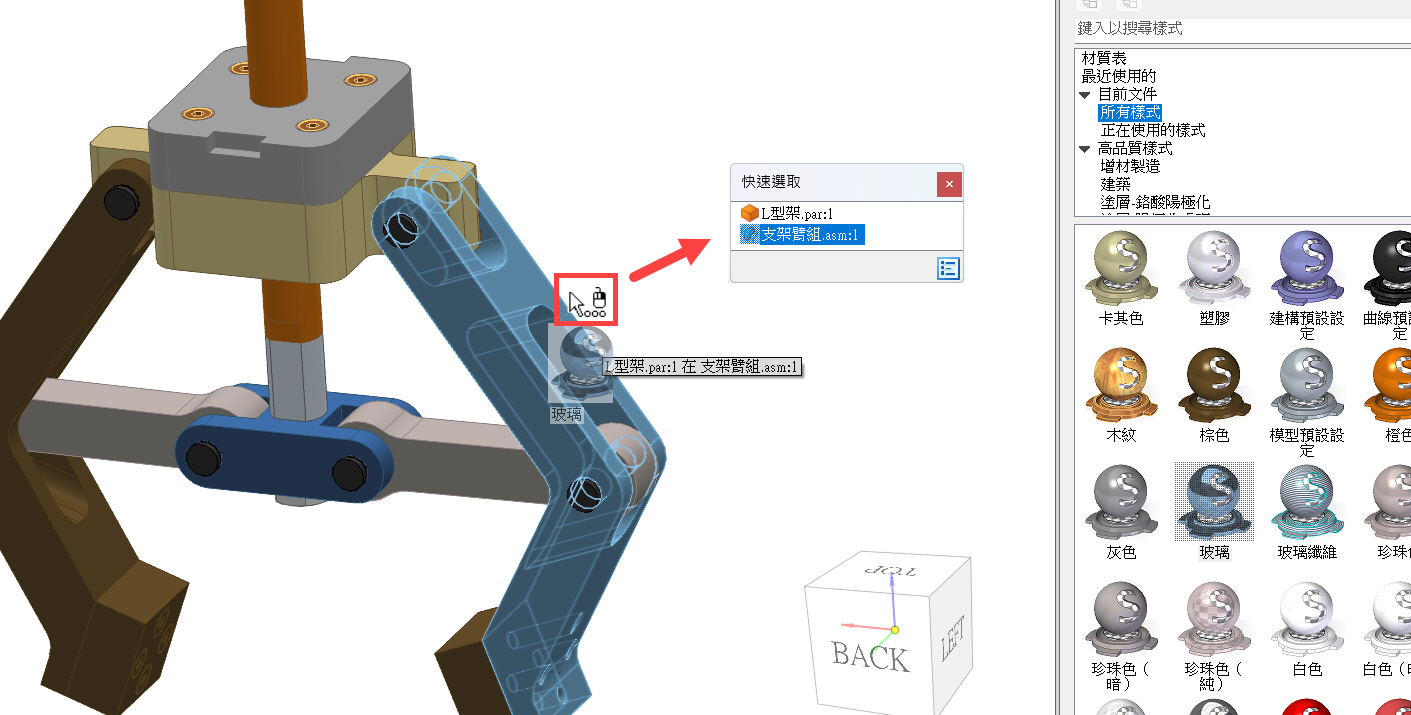

若拖曳至次組件停留一下，待出現右鍵符號出現後放開左鍵，即會出現【快速選取】選單。

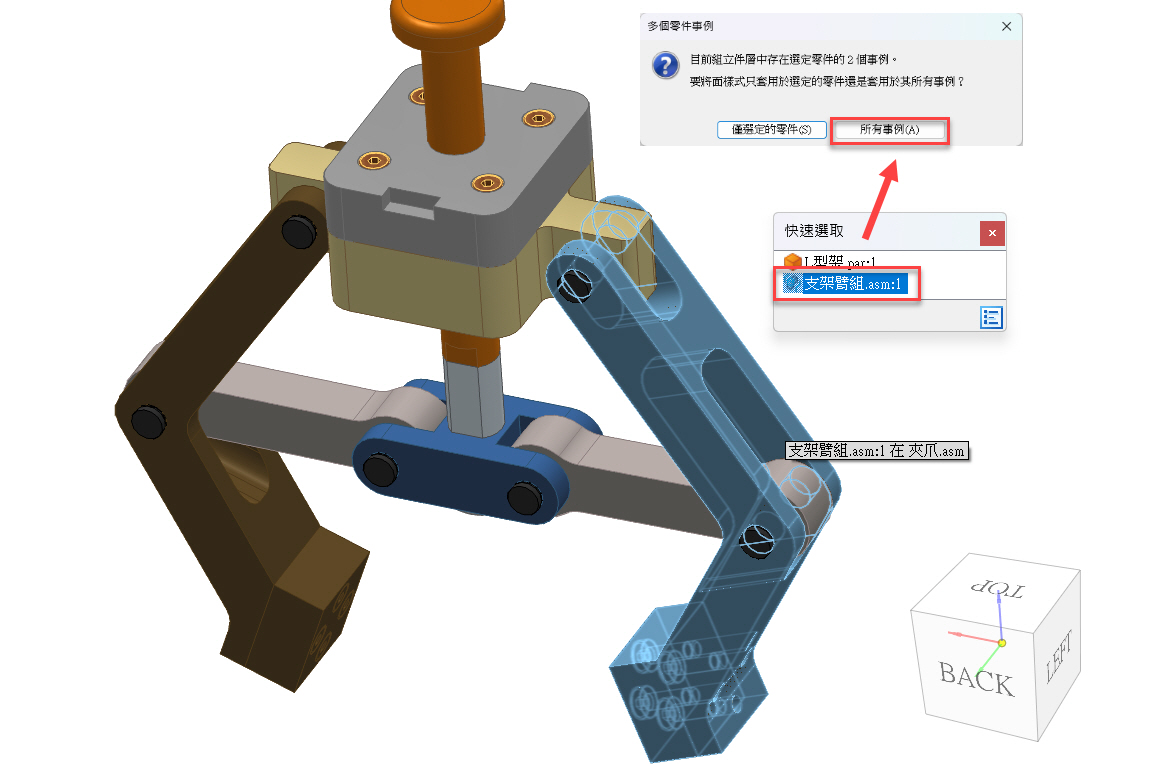

於選單內選擇上色的次組立件以及【所有事例】。
