Solid Edge 如何修改工程圖標註尺寸投影線間距? – 2020/11/13
13
十一月

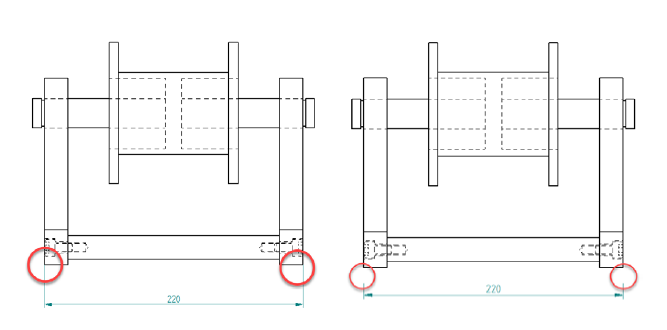

在Solid Edge的「工程圖」中，如需要修改標註尺寸投影線的間距，從左圖變成右圖該如何設定呢？
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9

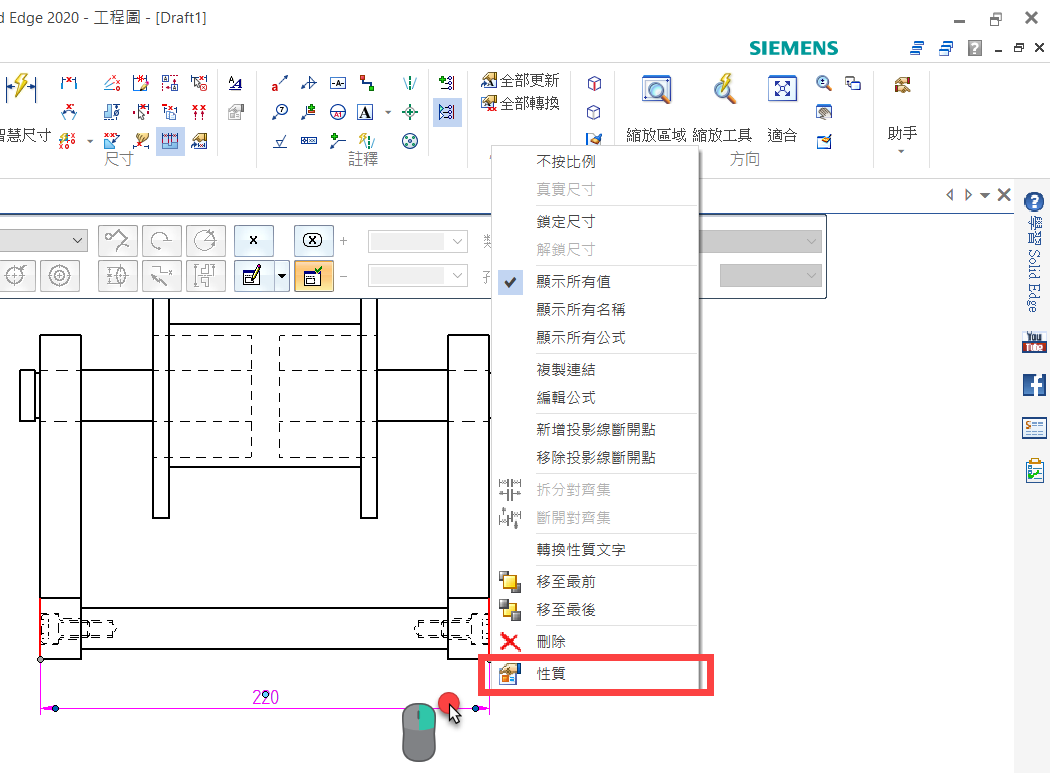

在Solid Edge的【工程圖】中，找到並點選標註投影線，按滑鼠右鍵【性質】。
在Solid Edge的【工程圖】中，找到並點選標註投影線，按滑鼠右鍵【性質】。

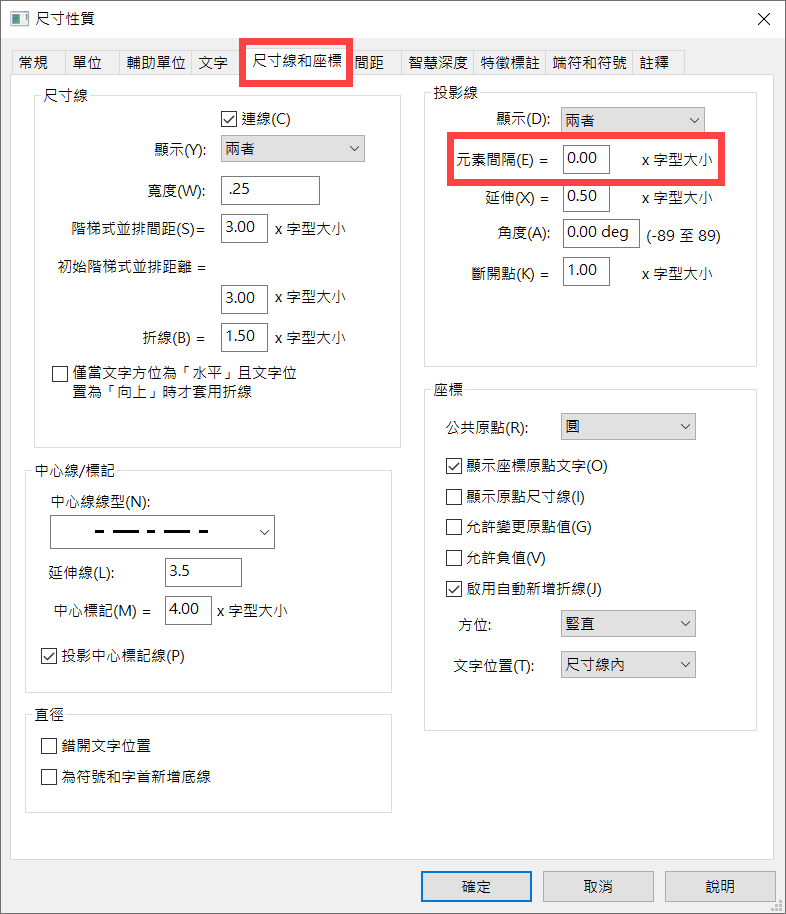

找到【性質】中的【尺寸線和座標】，並將【投影線】中的【元素間隔】設定好間隔大小。

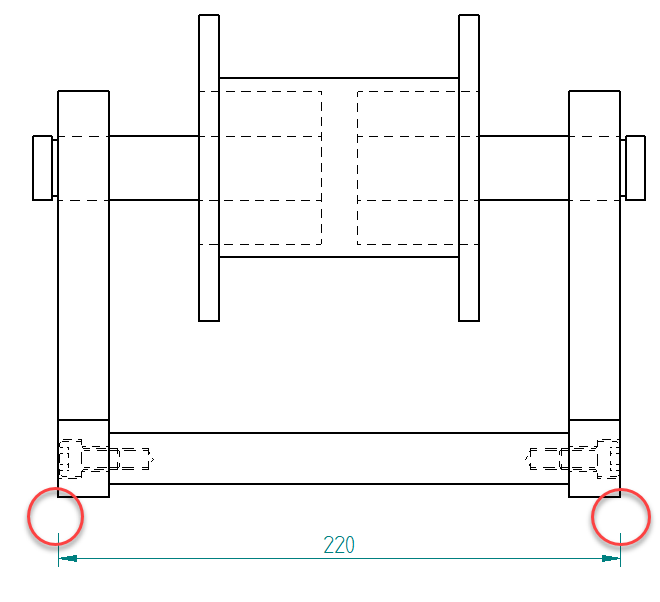

回到Solid Edge標註尺寸投影線就會有間距，如下圖所示：

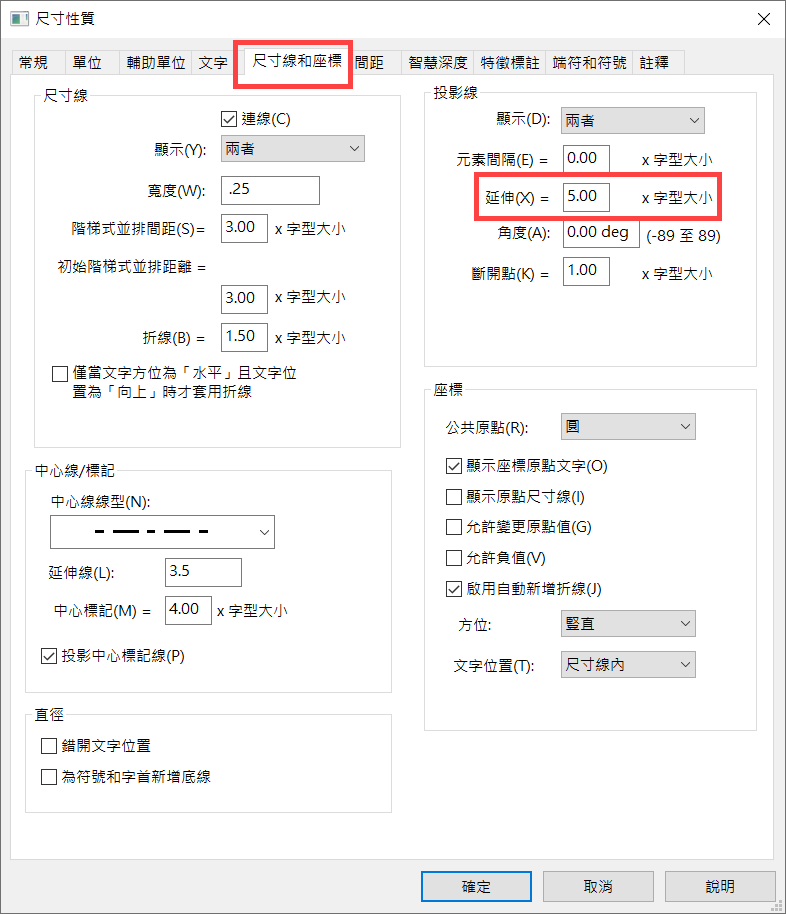

那【延伸】會有甚麼效果呢？將【延伸】修改成〝5〞，如下圖所示：

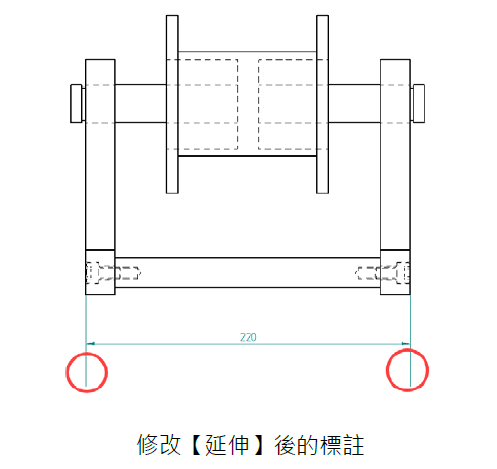

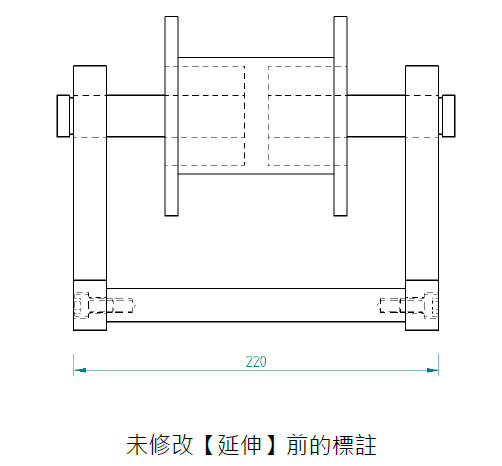

確定後，差異如下：
確定後，差異如下：

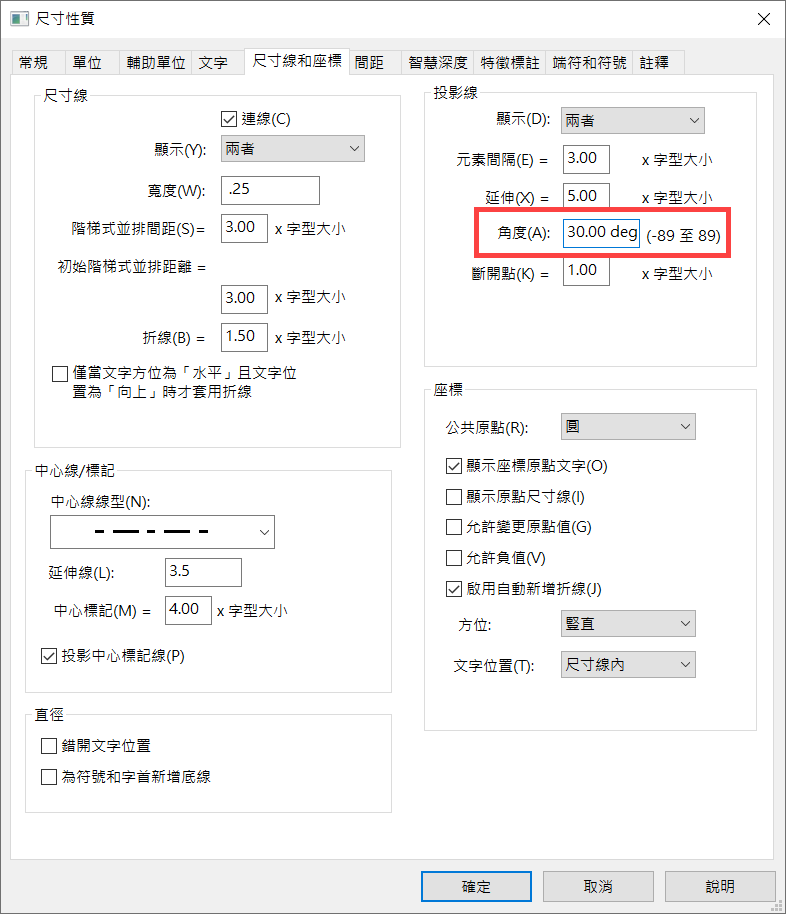

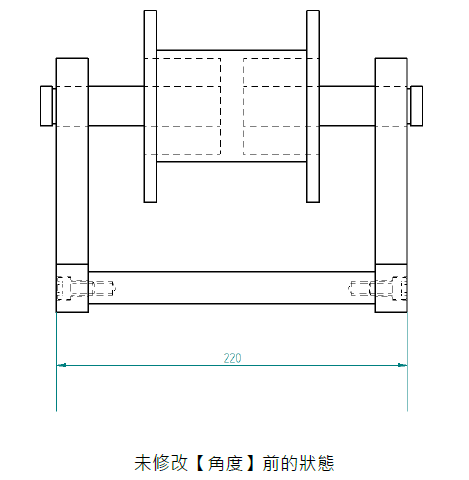

再回到【性質】中的【尺寸線和座標】，並修改【角度】的數值，如下圖所示：

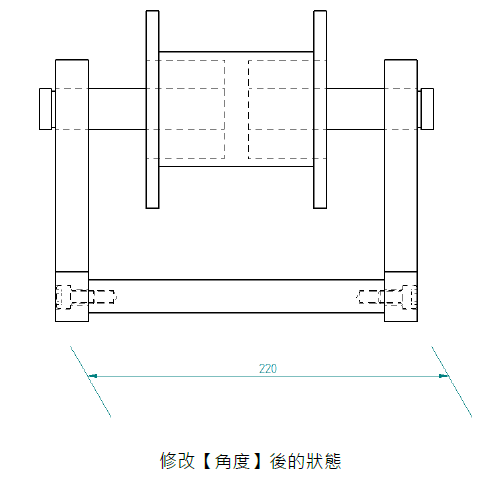

確定後，差異如下：

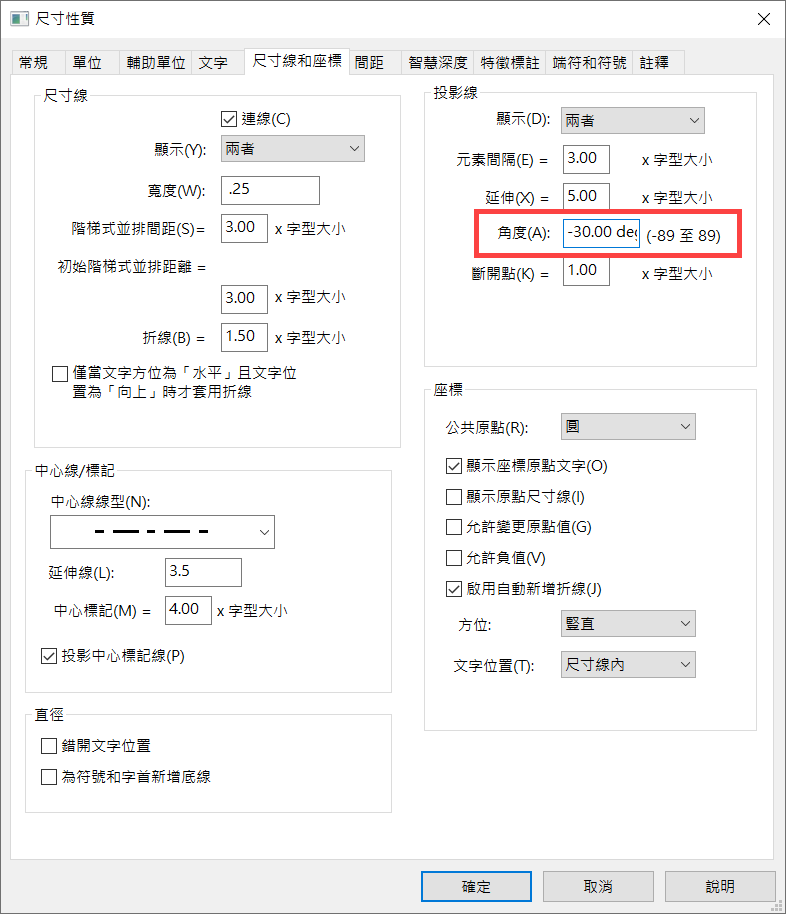

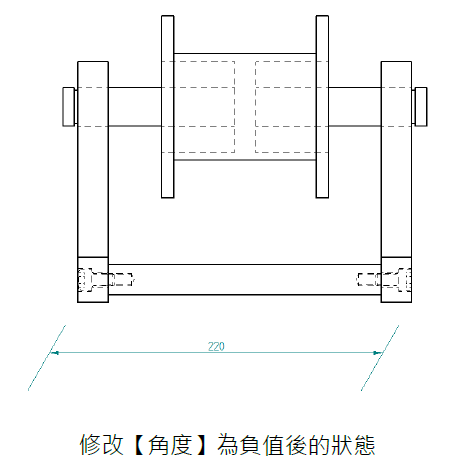

※角度改為負值，角度就會變成另一邊，如下圖所示：
確定後，差異如下：
※角度改為負值，角度就會變成另一邊，如下圖所示：

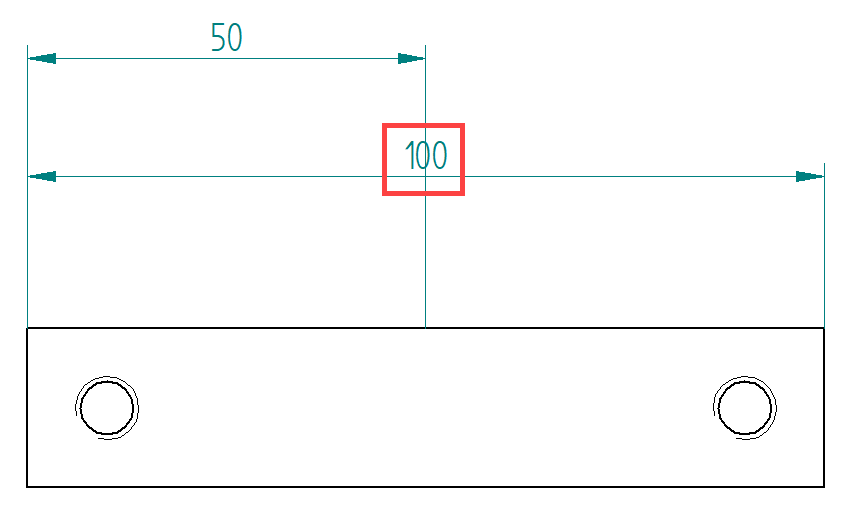

最後一個，【斷開】在甚麼樣的情況下會使用呢？在投影線與尺寸重疊時，如下圖所示：

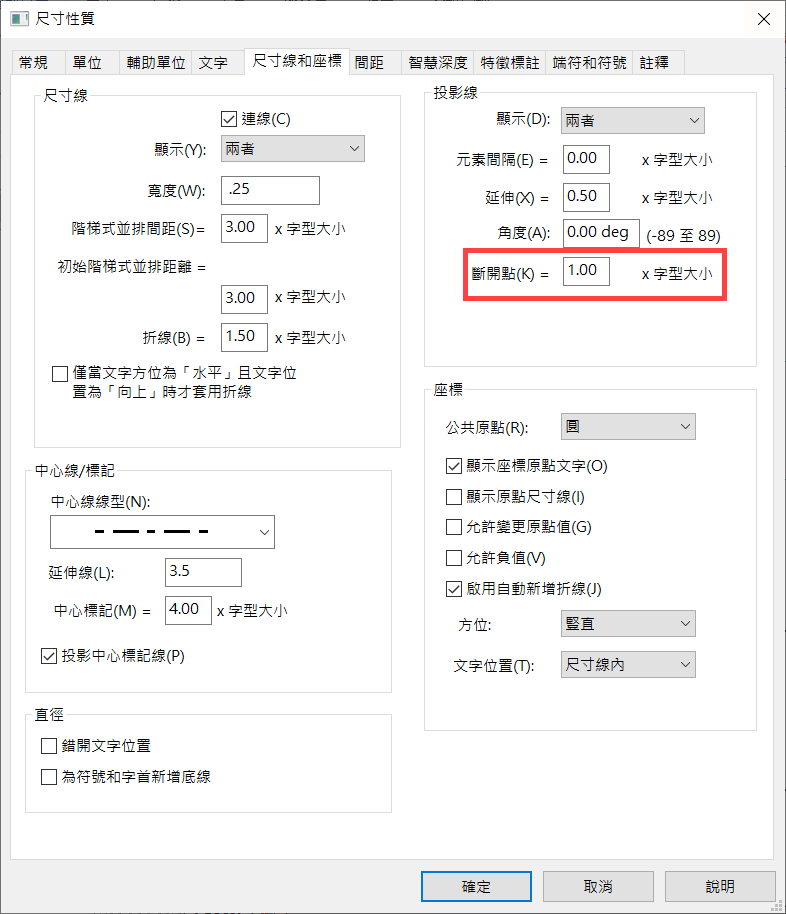

回到【性質】中的【尺寸線和座標】，可以看到【斷開】原本已經設定好 1mm，如下圖所示：

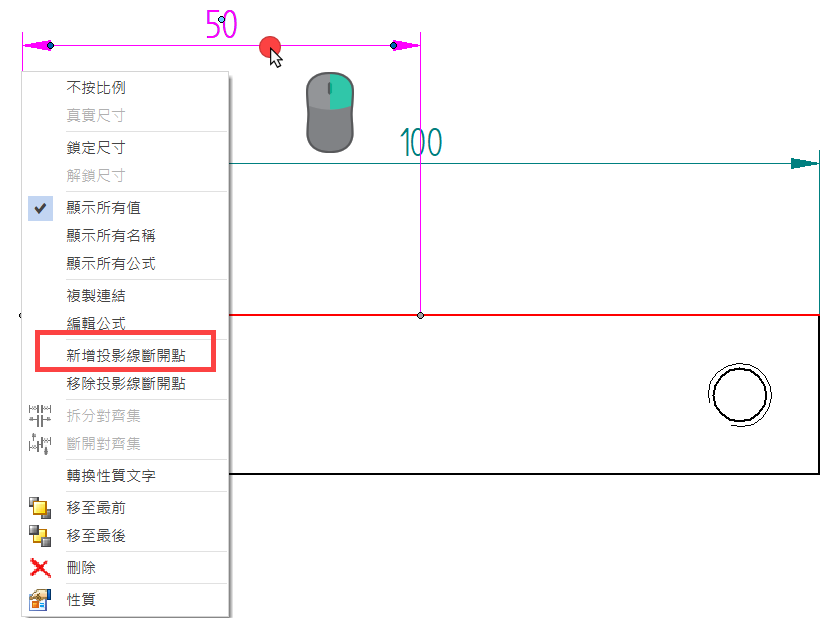

為什麼沒有看到斷開點呢？回到Solid Edge介面，點選標註投影線，按滑鼠右鍵【新增投影線斷開點】，如下圖所示：
為什麼沒有看到斷開點呢？回到Solid Edge介面，點選標註投影線，按滑鼠右鍵【新增投影線斷開點】，如下圖所示：

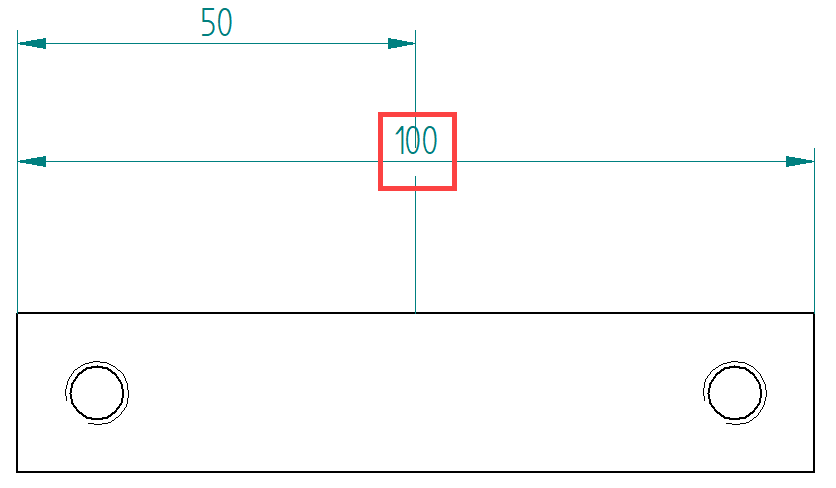

完成以上步驟，就會看到尺寸投影線中間出現斷開的距離，如下圖所示：

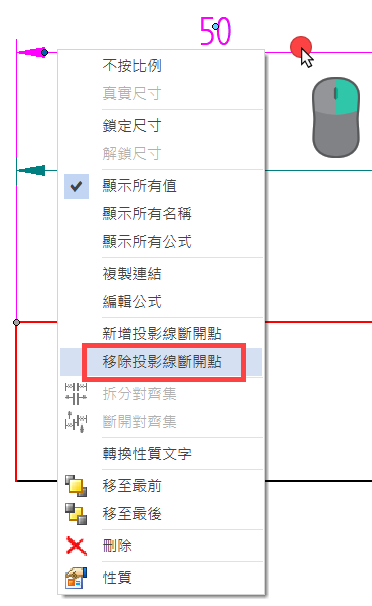

如想要取消尺寸投影線斷開的距離，點選標註投影線，按滑鼠右鍵【移除投影線斷開點】，如下圖所示：
李紫瀅 Trudi
