Solid Edge 如何在組立件導航者使用篩選器 – 2025/05/02

四月

Posted by Monica

Category:

Solid Edge 2025 在組立件的環境時，使用「導航者」上方的「搜尋列」可以針對組立件的元件，進行「關鍵字」搜尋、篩選，來快速地找出所要使用的元件。

可參考如下步驟與說明。

步驟1 步驟2 步驟3 步驟4

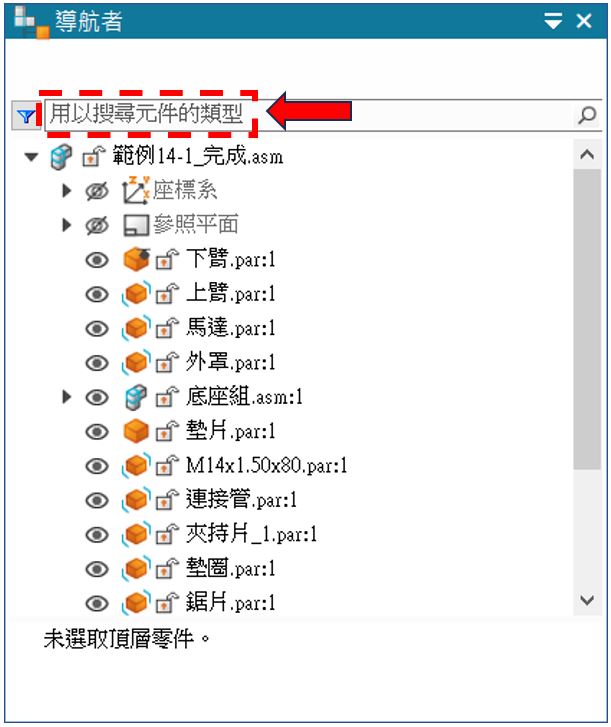

「導航者」上方的「搜尋列」，可以輸入所要搜尋的關鍵字。 (如圖，紅框處)

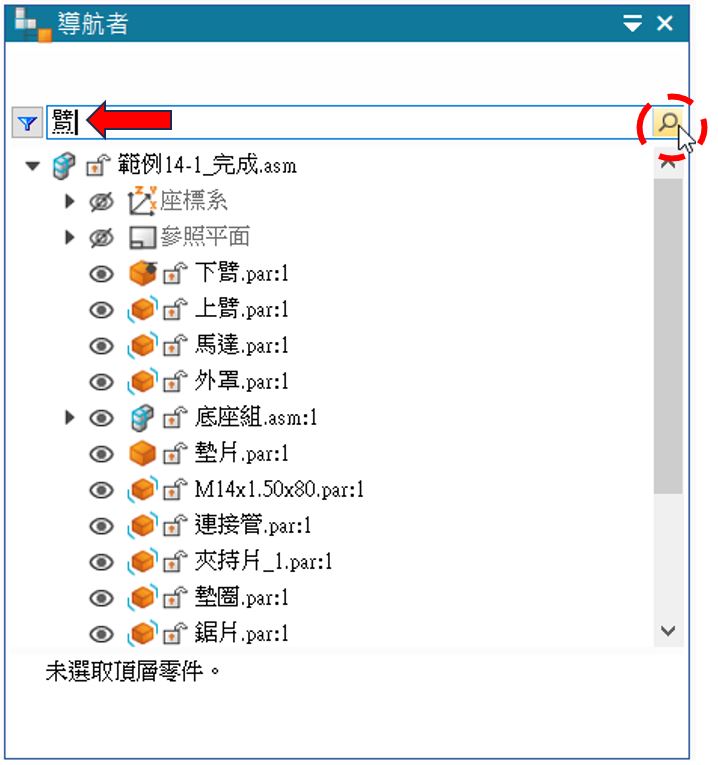

輸入關鍵字後，點擊旁邊的「放大鏡」，進行搜尋。(如圖，紅圈處)

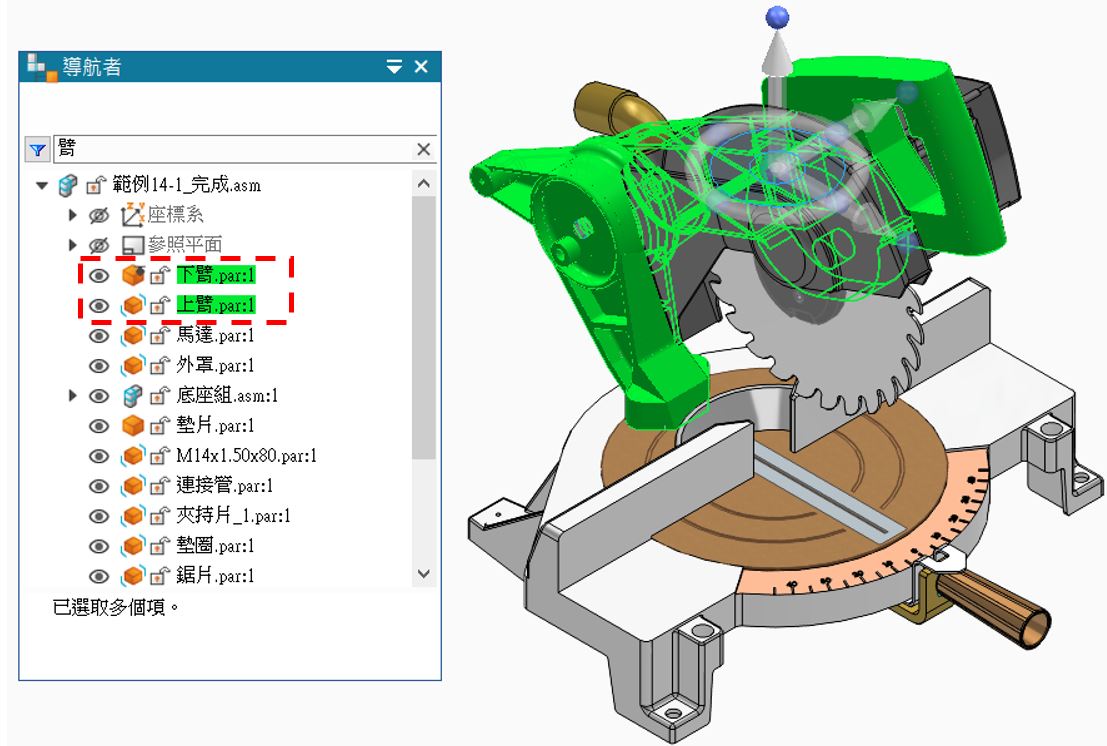

搜尋完畢後，Solid Edge會直接選取所有符合條件的元件。

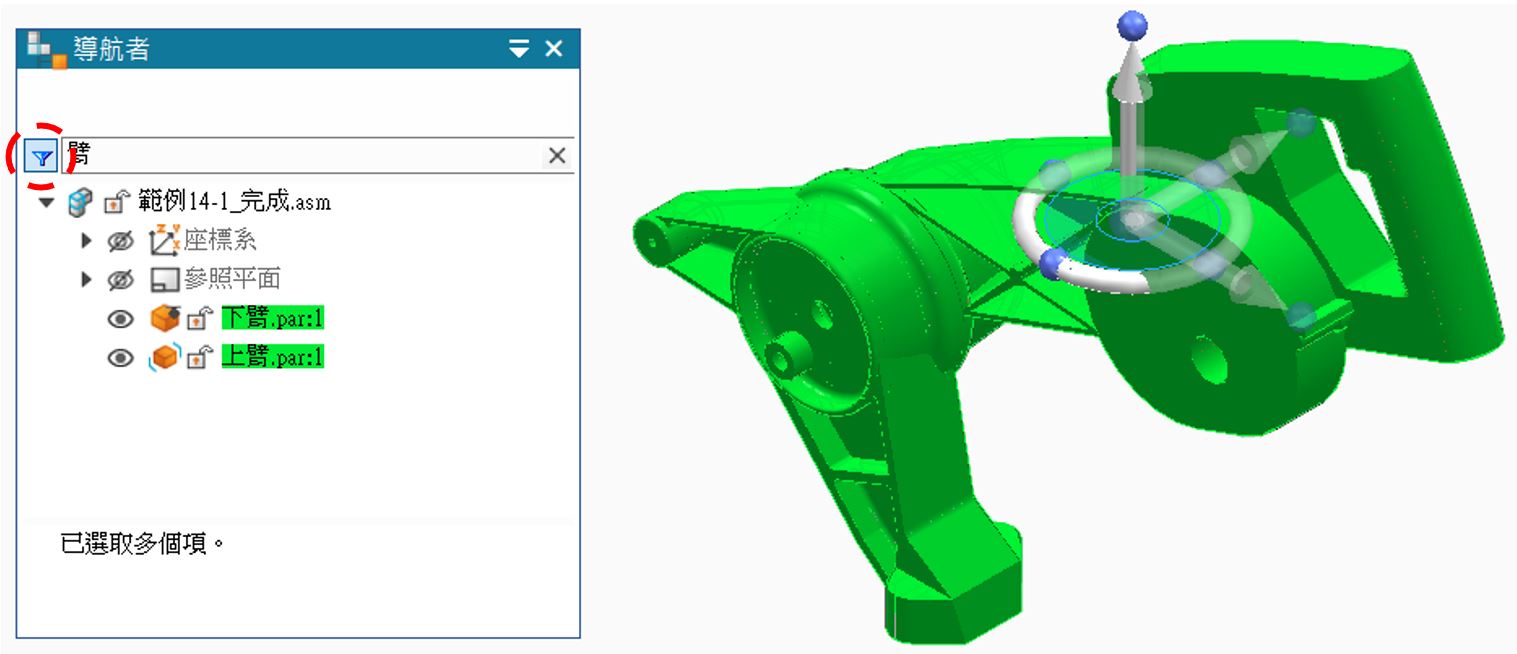

如果點擊前方的「漏斗」，開啟篩選模式，則會只顯示出符合條件的元件。(如圖，紅圈處)…(完成)

許宏安 Angelo Hsu
