Solid Edge 如何在鏡射特徵時一起鏡射特徵顏色 – 2020/06/24

六月

Posted by Monica

Category:

在Solid Edge中，提供鏡射零件特徵功能，如果想把特徵顏色也一起鏡射過去時，該如何設定呢?

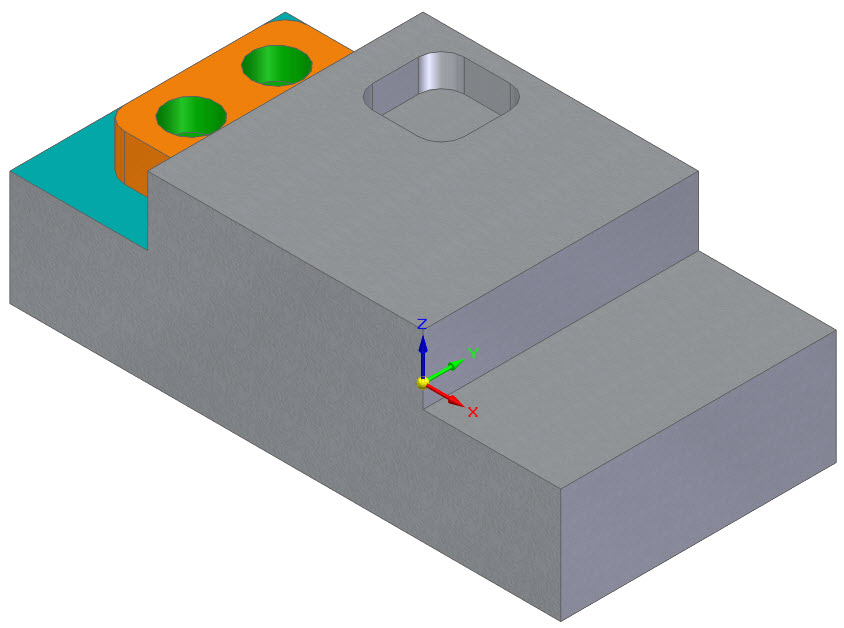

使用【鏡射】功能，將左邊有顏色的特徵鏡射到右邊。

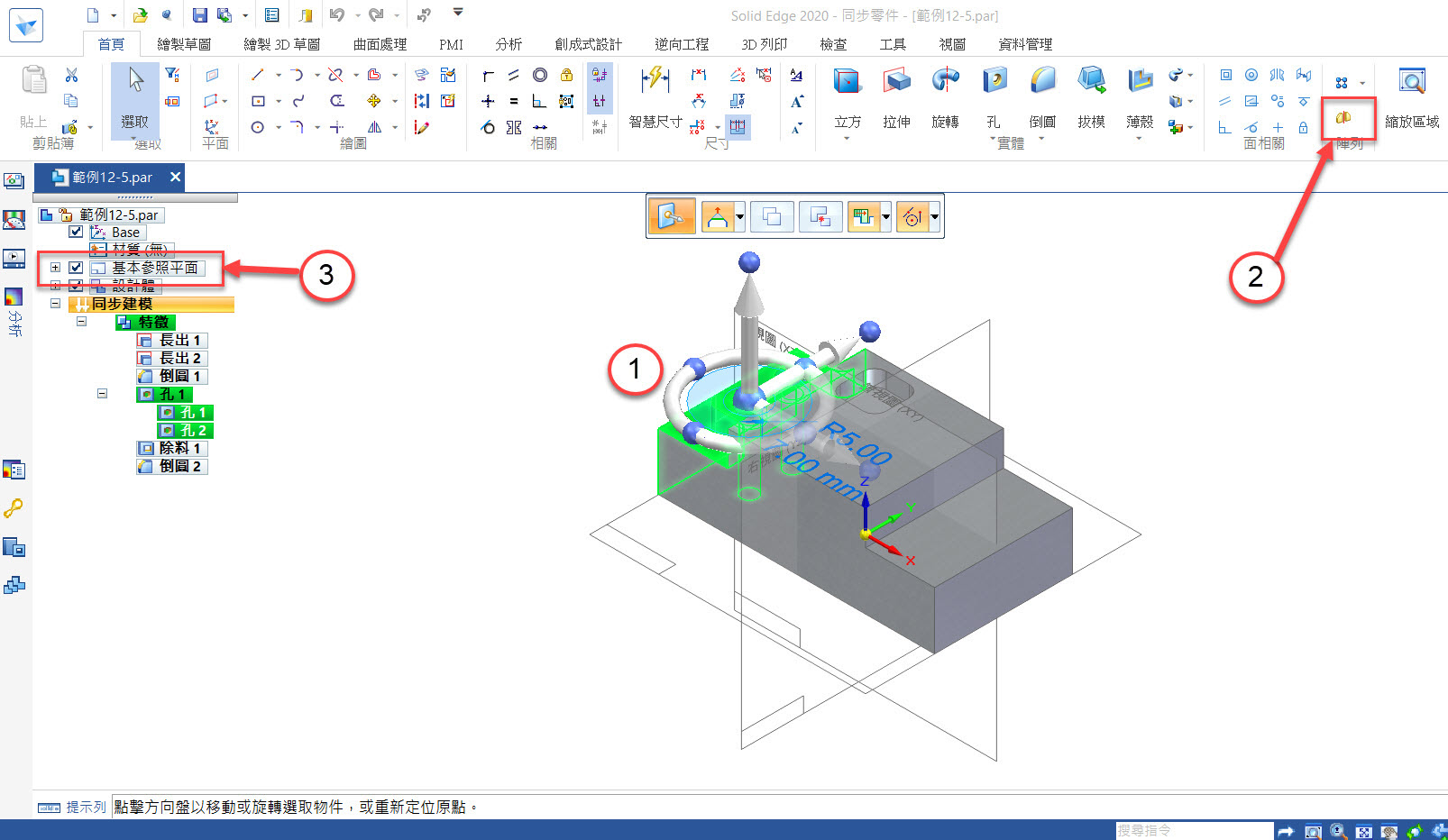

先將要鏡射的特徵框選起來，然後選擇【鏡射】並且把【基本參照平面打開】，點選YZ平面後，特徵就鏡射完成。

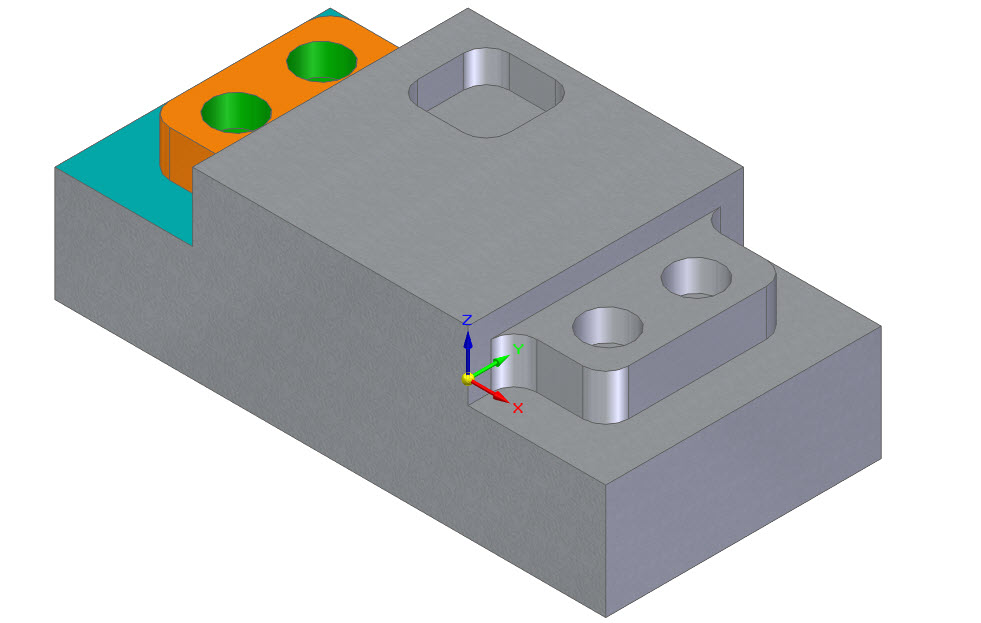

鏡射完成後，會發現"特徵顏色"並沒有一起鏡射過去。

如何將 ”特徵顏色” 也一起鏡射過去呢？我們可透過下列的說明來設定。

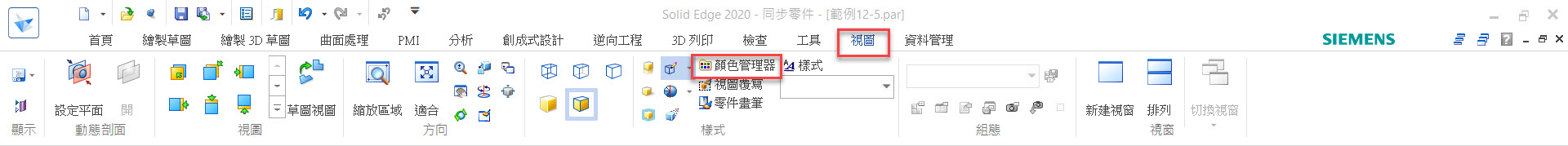

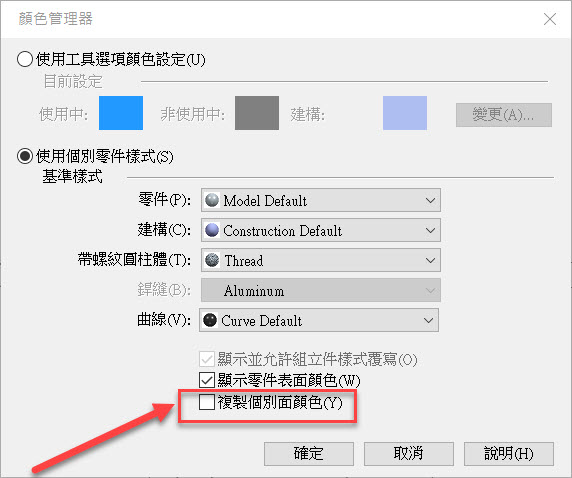

【視圖】→【顏色管理器】，將【複製個別面顏色】打勾。

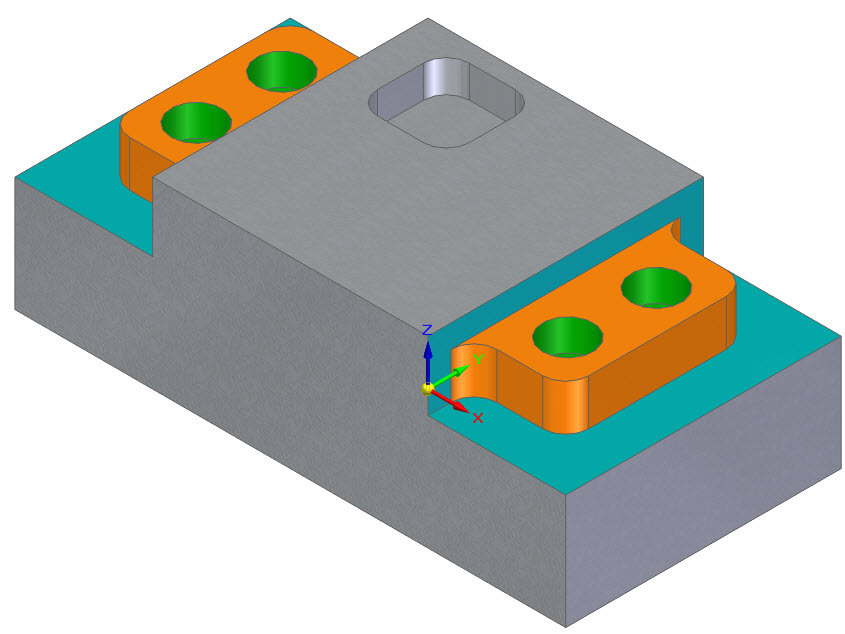

再重新做一次鏡射的動作，即可發現，顏色可以一併鏡射！...(完成)。

李紫瀅 Trudi
