Solid Edge 如何將重疊的尺寸文字跟線段錯開 – 2025/01/03

一月

Posted by Monica

Category:

Solid Edge使用工程圖標註的過程中，如果視圖比較複雜，可能會遇到尺寸線跟文字重疊亦或是尺寸線跟尺寸線重疊的狀況，

可以使用『用背景色填充文字』以及『新增投影線斷開點』這兩個方式來解決。

請參考以下說明：

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

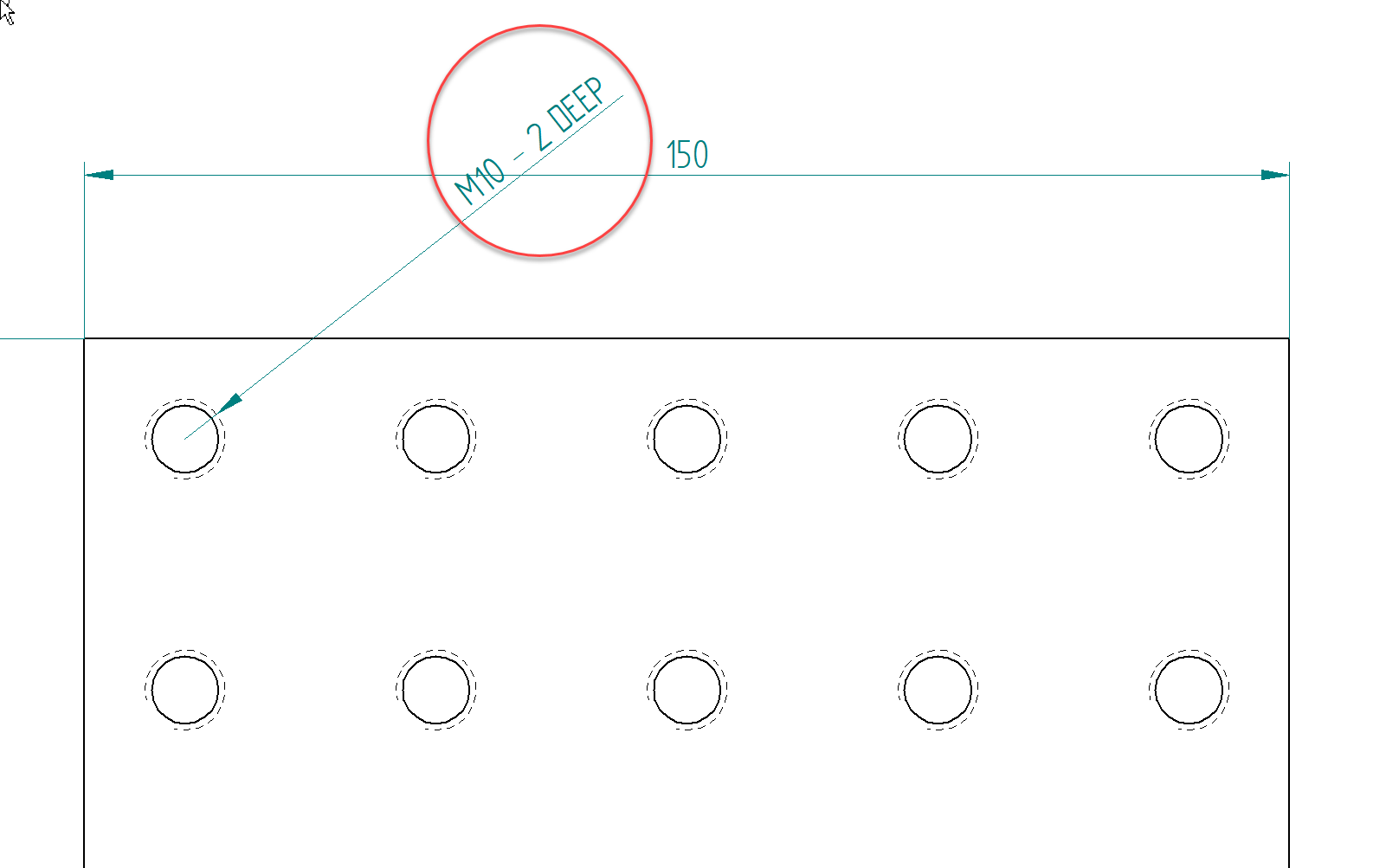

工程圖標註的過程，遇到尺寸線跟文字重疊的狀況，不利辨識。

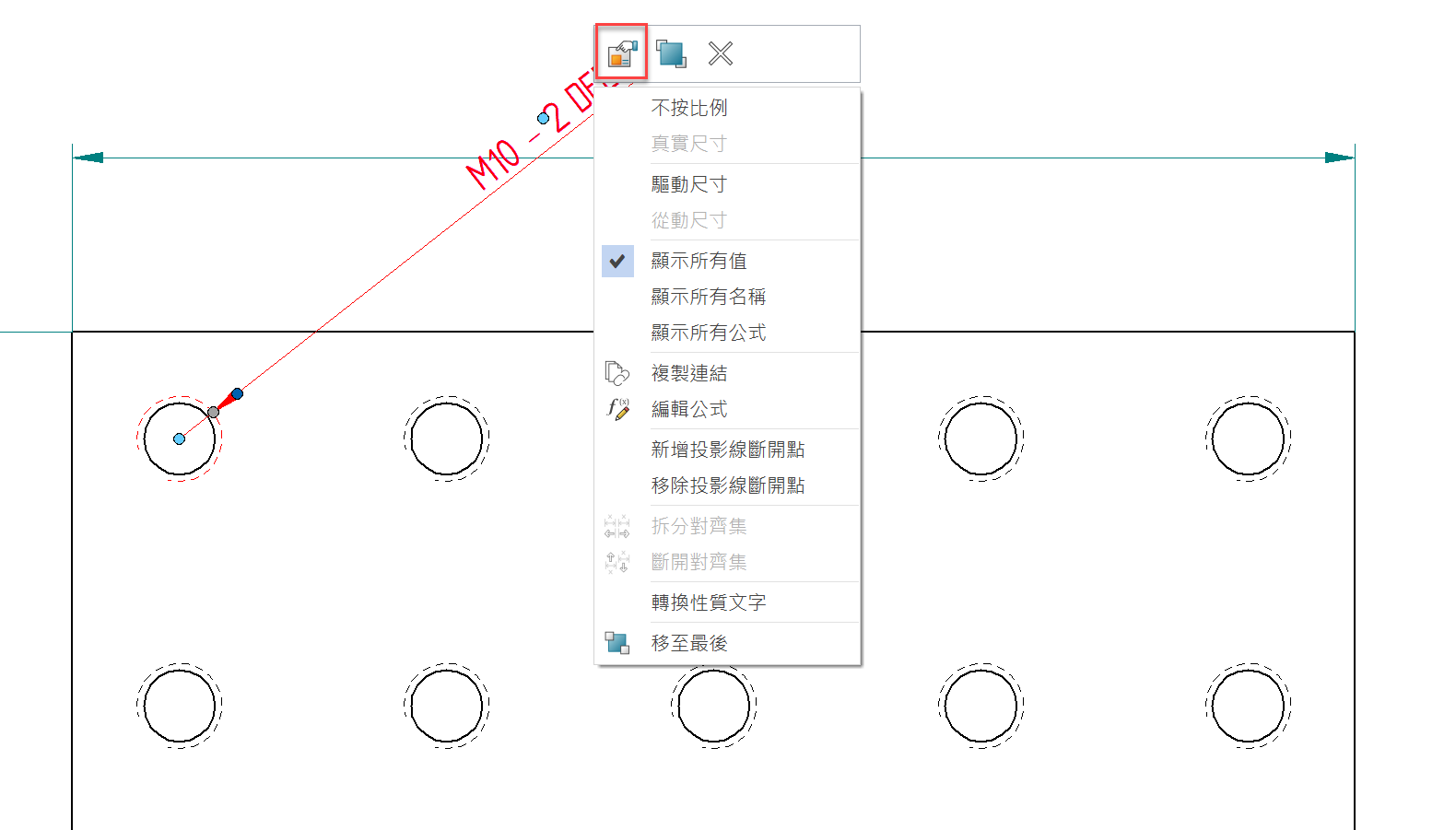

可以右鍵點擊『尺寸』之後，出現功能條使用左鍵點擊『尺寸選項』進入功能表中。

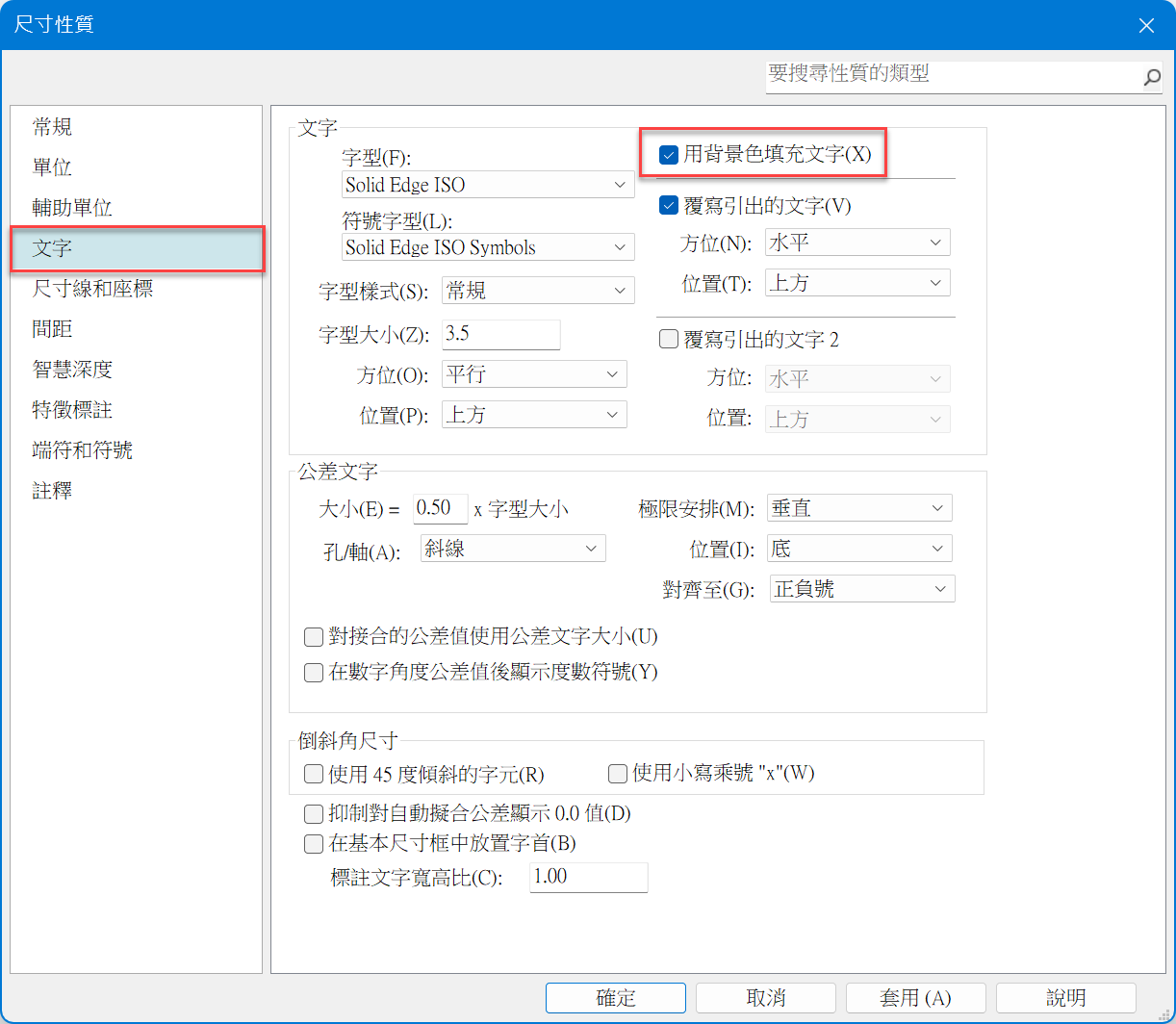

進入『尺寸性質』功能後，選擇『文字』後，將『用背景色填充文字』選項勾選。

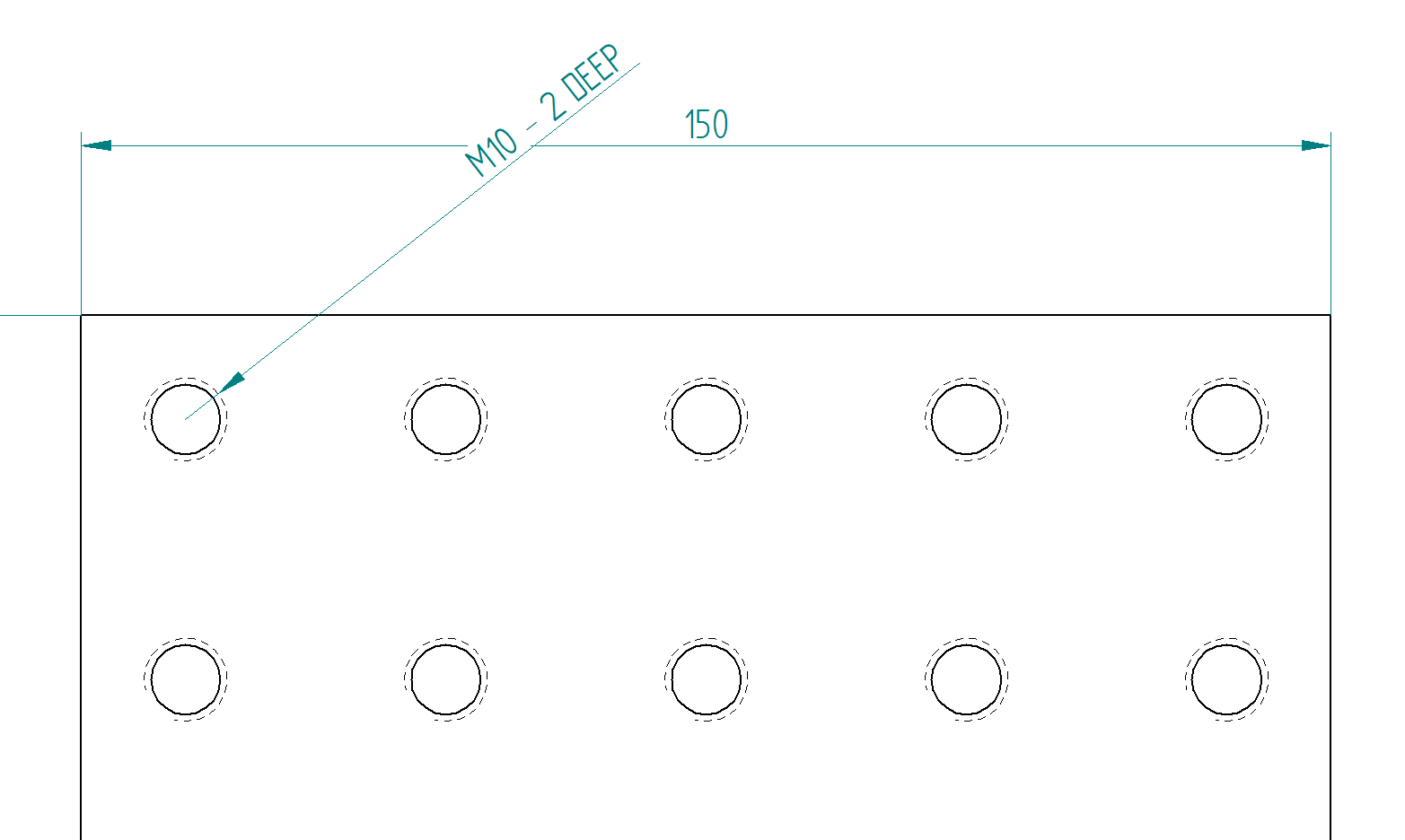

回到視圖後，即會發現尺寸線跟文字是錯開的狀態。

遇到尺寸線跟尺寸線重疊的話，也會不利辨識。

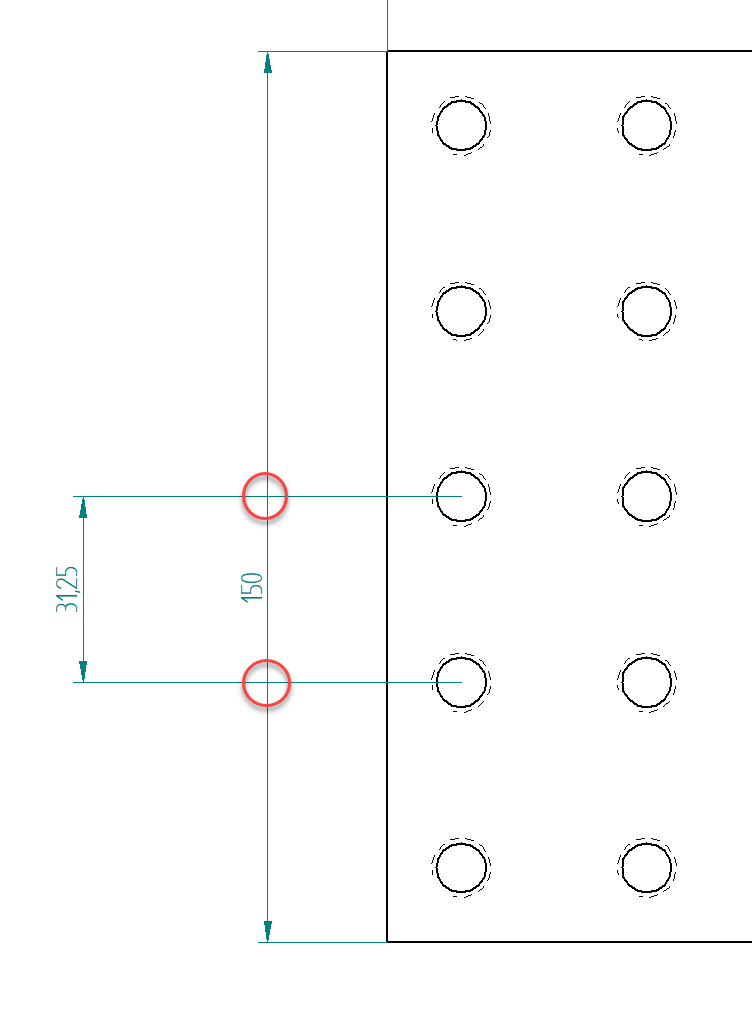

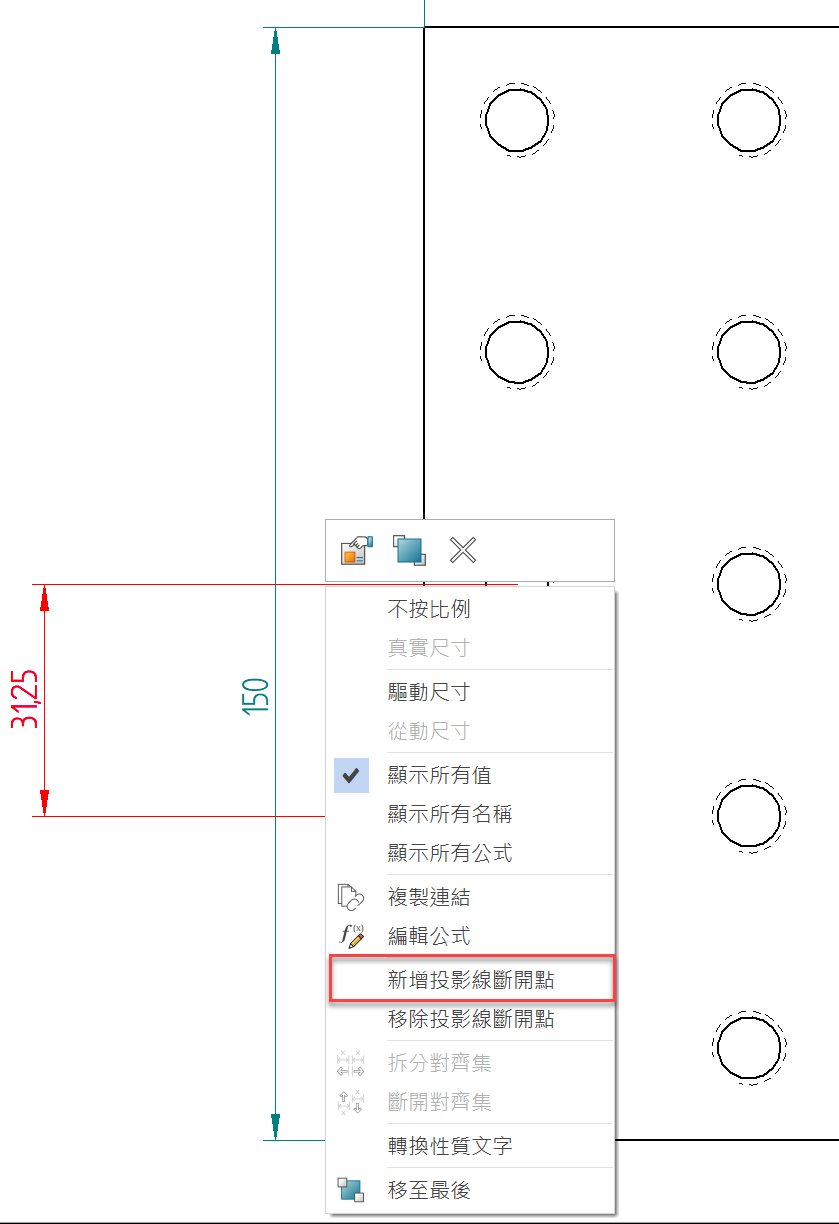

可以右鍵點擊『尺寸』之後，出現功能條使用左鍵點擊『新增投影線斷開點』。

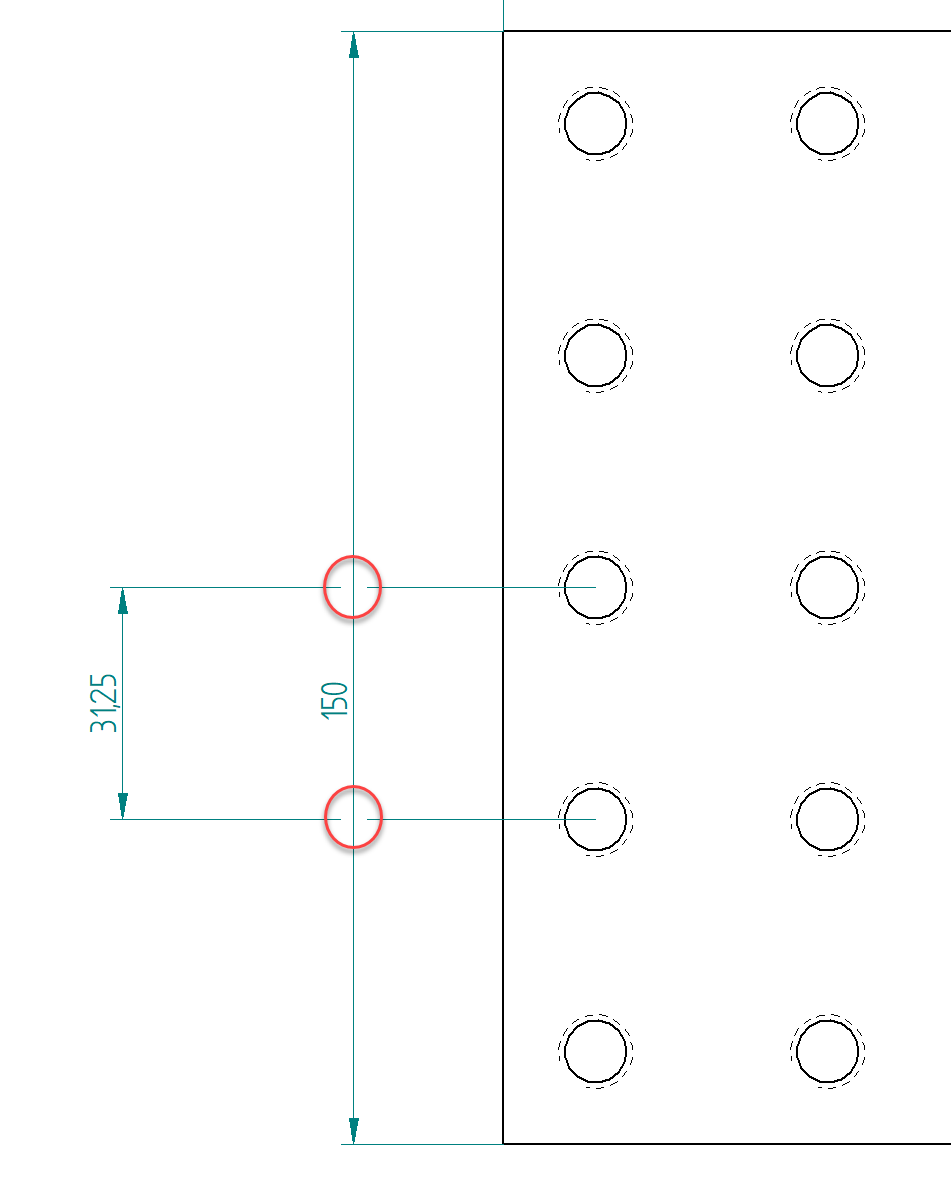

回到視圖後，即會發現尺寸線跟尺寸線是錯開的狀態。...(完成)
