Solid Edge 如何找出零件間的的差異-模型比較 – 2019/11/29

29
十一月
Posted by Monica
Category:
5 篇迴響

當產品進行設計變更後，如果需要去比較 “設變前後"  的差異時，或是“相似"  的產品之間，想進行兩者之間的異同比對時，往往需要從不同的圖紙、尺寸…等等去找出差異，但有時事實上我們需要的是一個直觀的工具,讓我們可直接從大局看出異同之處。

而Solid Edge 的 " 模型比較功能"  即能滿足各位這需求。讓使用者直接在3D上就能看出模型不同區域。

步驟1 步驟2 步驟3 結果

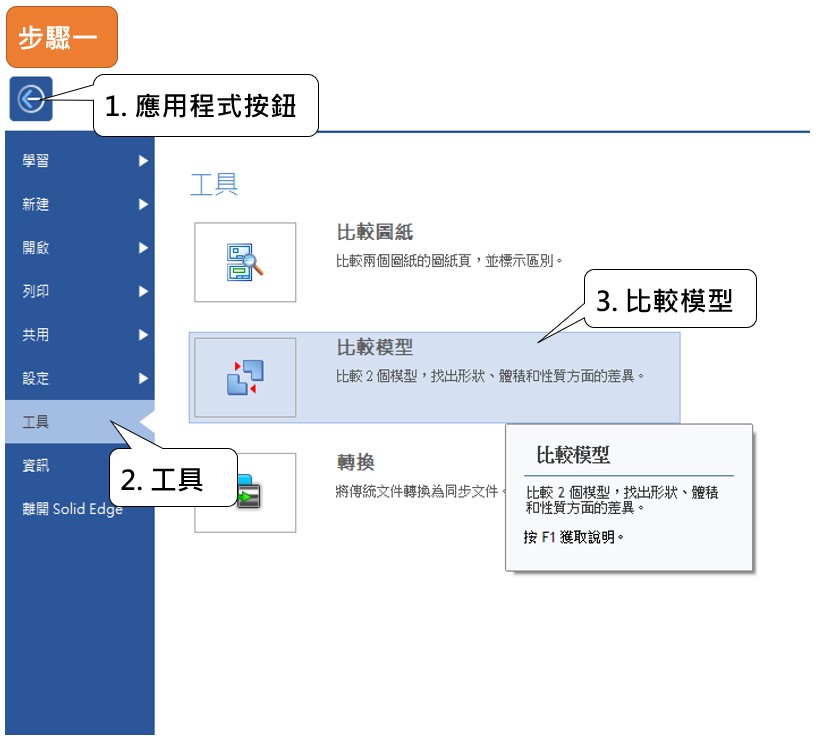

首先點擊「應用程式按鈕」，切換到「工具」分頁並選擇「比較模型」。

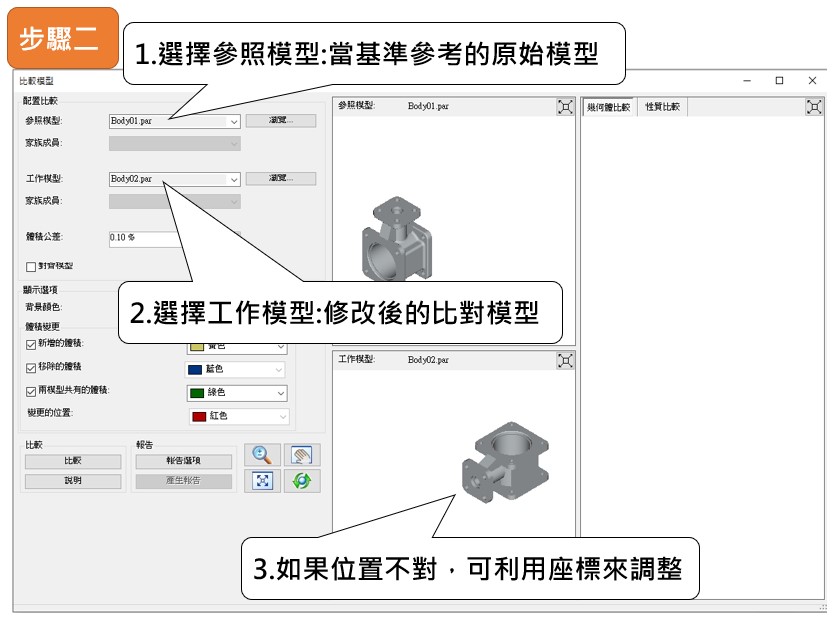

選擇參照模型以及工作模型，原始設定中會使用BASE座標系來比對，但若位置錯誤也可設定不同的座標系來進行比對。

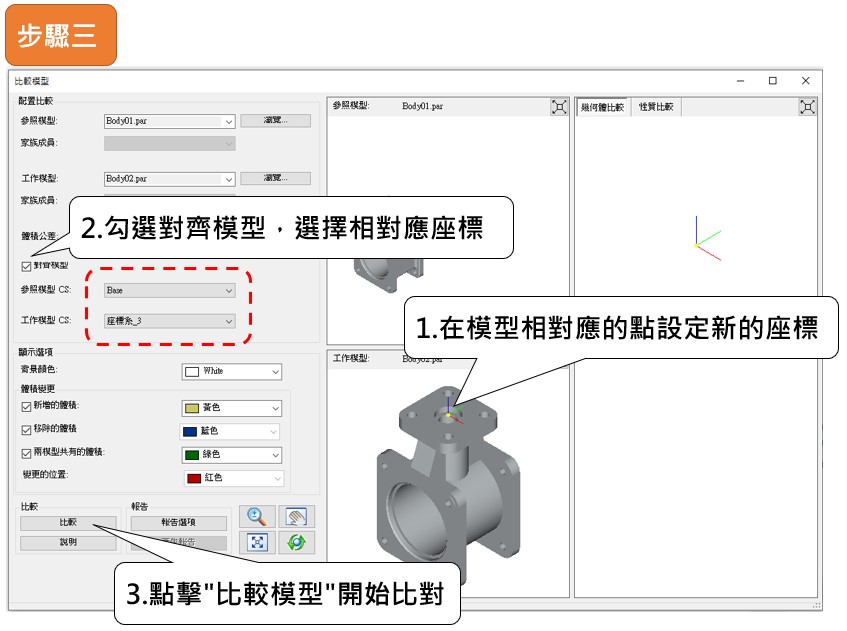

當模型位置錯誤時，先在模型設定相對應的座標系，接著勾選對齊座標，然後選擇對應的座標系。

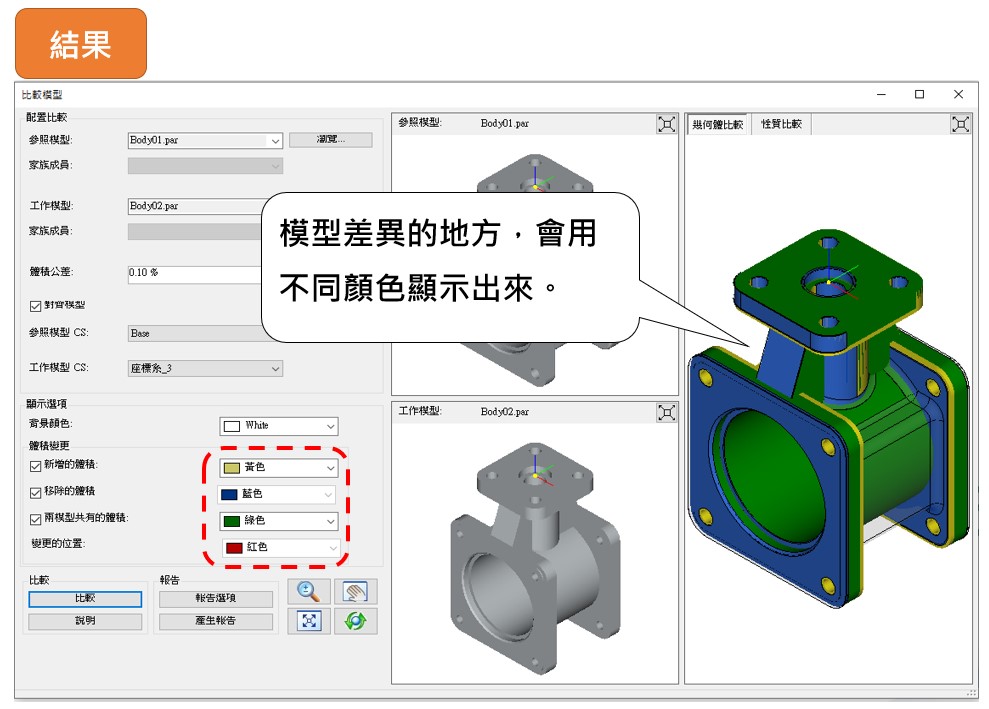

模型不同的地方，會以不同的顏色顯示出來，可以看出新、舊模型增加的體積、減少的體積以及相同未修改的部份是那些區域。...(完成)

許宏安 Angelo Hsu

Comments

  • Johnny Yang 2020-08-27 at 10:11:46 Reply

    請問ST10有此功能嗎? 我在工具只看到"比較圖紙"跟"轉換"兩個選項

  • Angelo 2020-08-27 at 10:47:45 Reply

    Hi~模型比較為Solid Edge 2020版的新增功能，因此在ST10的版本是沒有這項功能的

  • Joanna 2024-04-18 at 11:59:39 Reply

    請問比較模型，是Foundation/Classic/Premium都有嗎?

  • Joanna 2024-04-18 at 12:07:02 Reply

    以及工程圖可以做比較圖紙嗎?
