Solid Edge – 如何新增尺寸線折線與編輯端符 – 2021/08/05

八月

Posted by Monica

Category:

在Solid Edge工程圖中，如何修改、顯示/隱藏 “尺寸線端符" 和 “新增尺寸線折線"

請參考以下說明:

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8

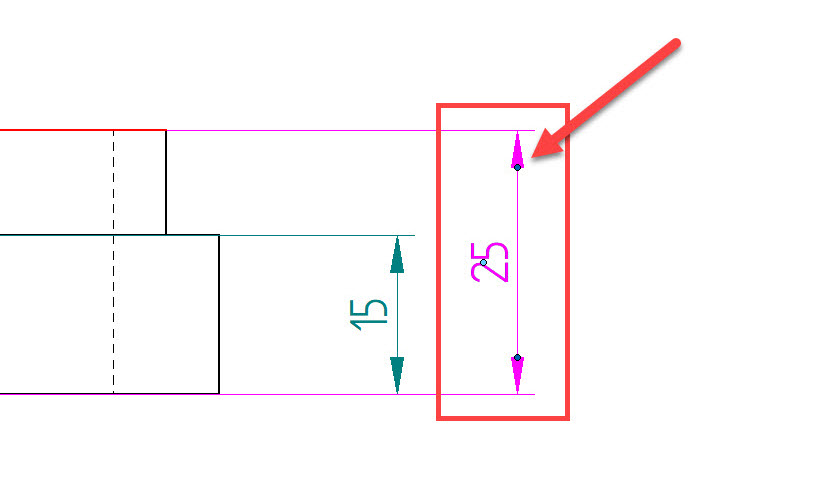

點選到要修改端符的尺寸並點擊端符上的「藍點」(如附圖上箭頭所標示)。

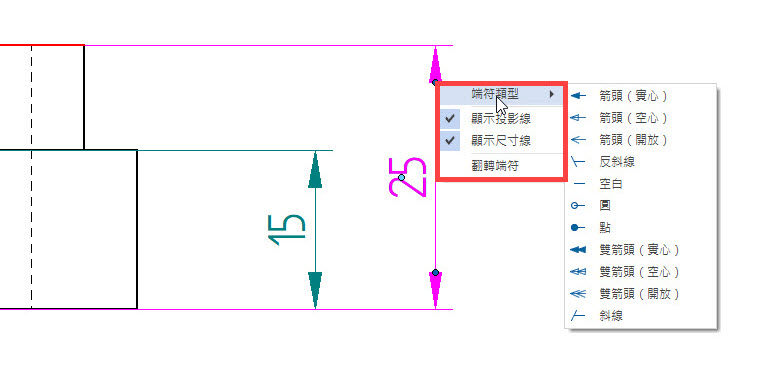

點擊端符藍點後即可點選「端符類型」去選取欲更換的端符類型。

若要顯示/隱藏尺寸線或投影線也可在此勾選。

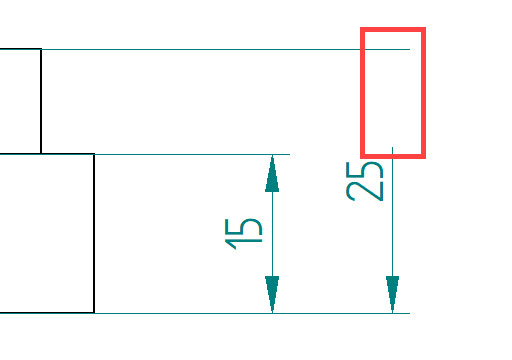

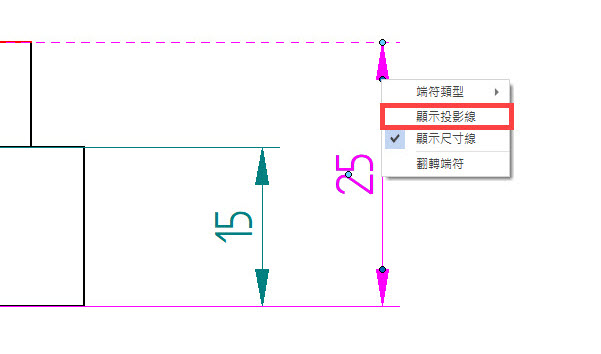

取消勾選「顯示投影線」(如圖所示)。

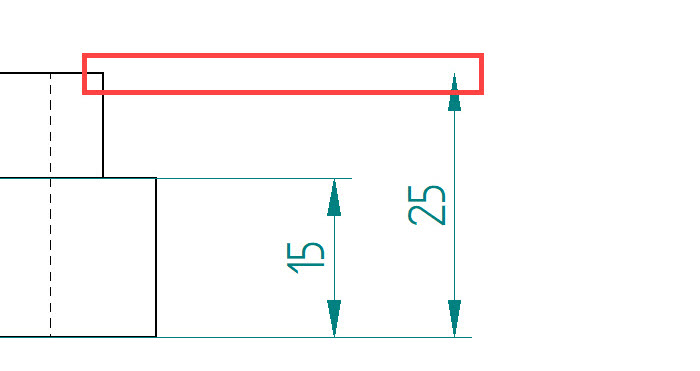

取消勾選「顯示尺寸線」(如圖所示)。

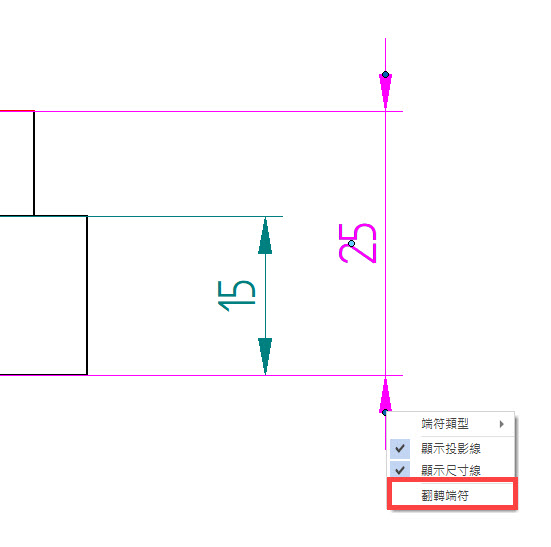

若要更改端符方向也可在點擊端符「藍點」後點選「翻轉端符」。

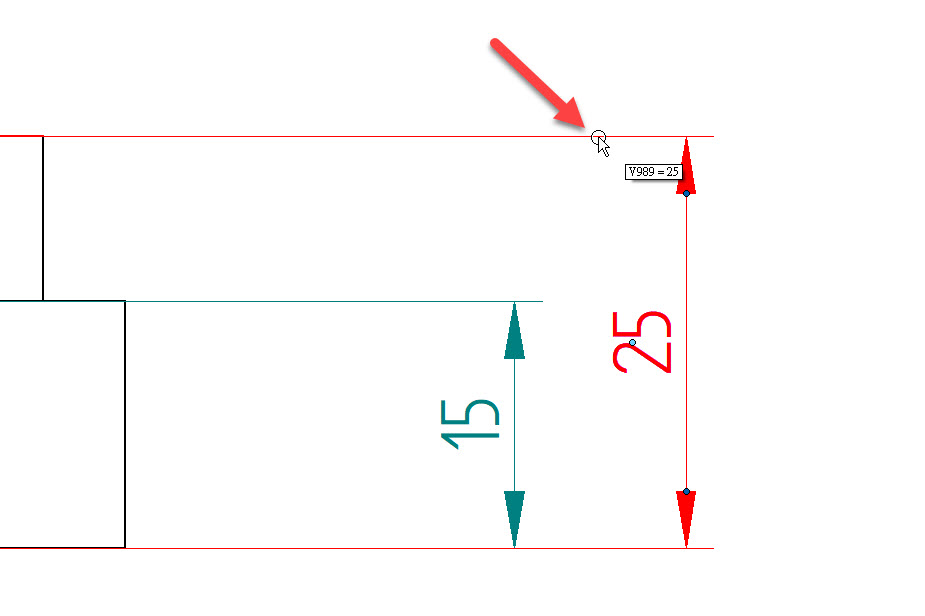

若要在尺寸線上新增折線，可先點選尺寸線並點擊鍵盤上的ALT鍵。

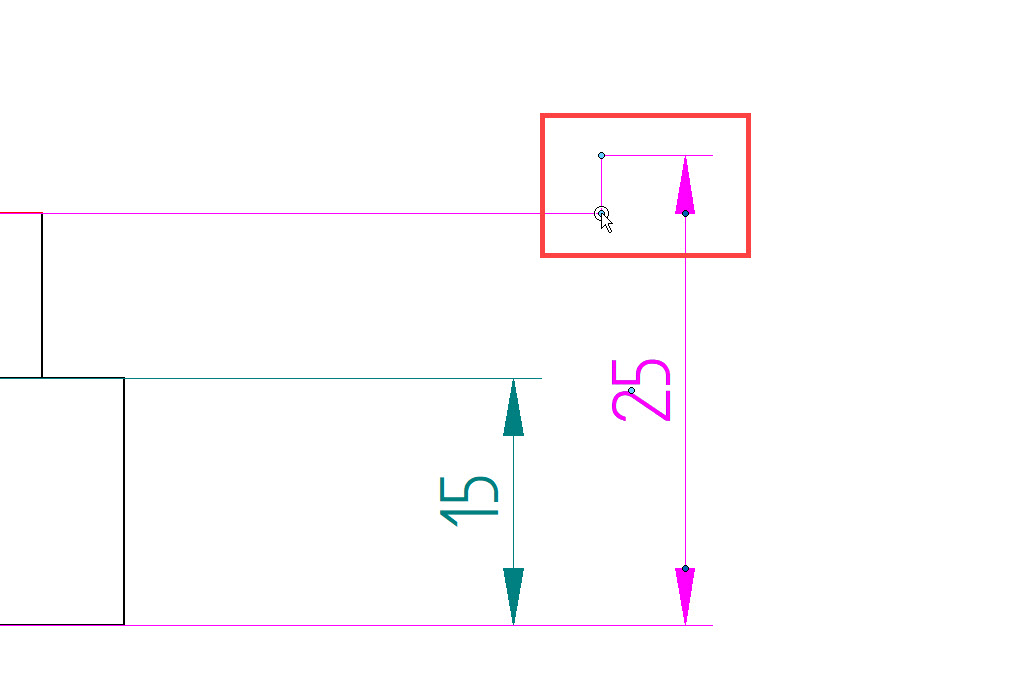

點擊ALT鍵加滑鼠左鍵即可新增折線。...(完成)

陳政宇 Jason_Chen
