Solid Edge 如何更改「快速檢視立方體」設定？– 2020/07/24

七月

Posted by Monica

Category:

在Solid Edge中，右下角的「快速檢視立方體」，如果想更改它的設置，該如何設定呢？

步驟1 步驟1-1 步驟2 步驟3 步驟4 步驟4-1 步驟5

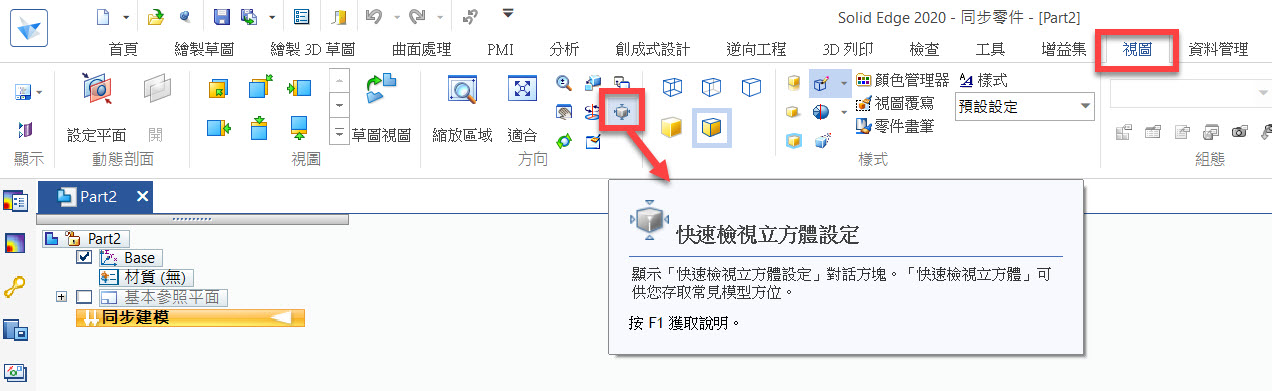

【視圖】 → 【快速檢視立方體設定】。

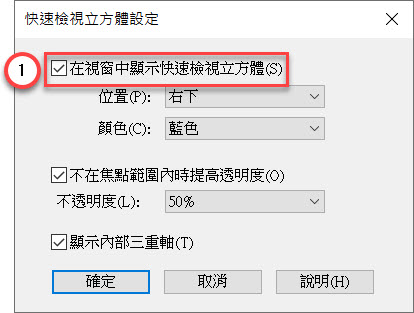

在【快速檢視立方設定】中，可以設定要不要在Solid Edge介面"顯示立方體"。

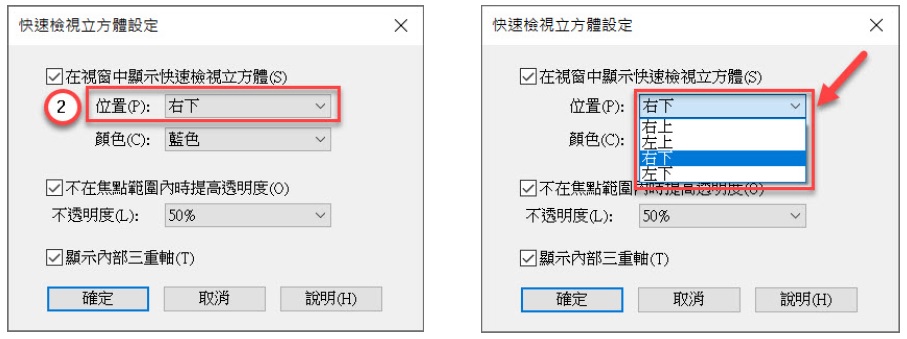

位置可下拉選擇想放置立方體的"位置"。

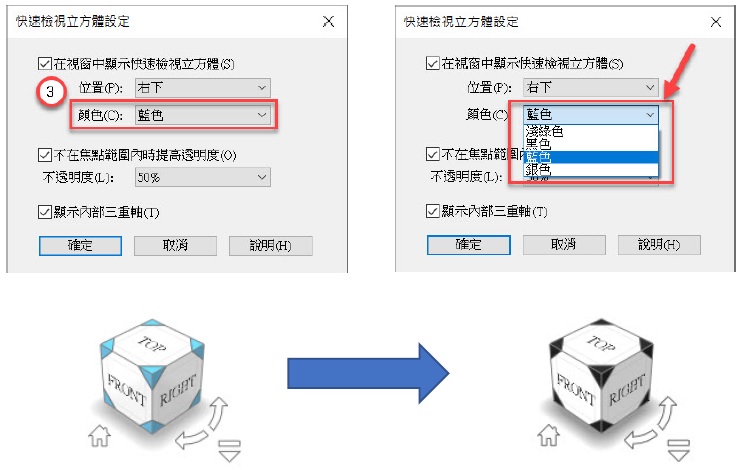

立方體的"顏色"也可以更改；我們可以試著將藍色改為黑色，效果如圖片顯示。

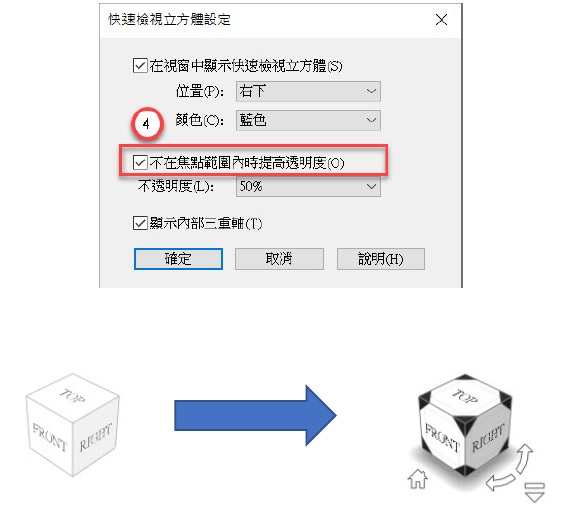

也可以設定，當滑鼠沒有移動到立方體的範圍內時，立方體的顯示是否"透明"；來試試看將立方體的透明度取消勾選，會是甚麼樣子，如圖片所示。

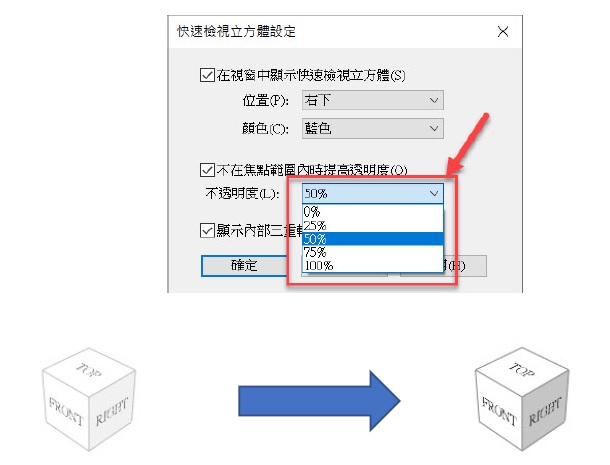

還能設定立方體方塊的"透明度"；來試試看將立方體的透明度，從50%改到100%會有甚麼差異，如圖所示。

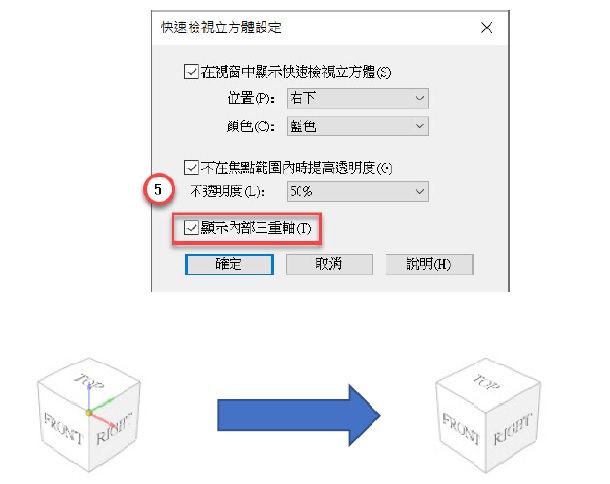

最後，可以設定是否要"顯示軸向"；如圖所示。...(完成)
