Solid Edge 如何檢視IFC檔案的BIM資訊 – 2025/05/29

五月

Posted by Monica

Category:

Solid Edge早期版本，支援 IFC 檔輸入，但不包含IFC屬性/元數據，Solid Edge 2025 可以在 Solid Edge 中導入IFC檔案，並查看和修改 BIM 屬性。

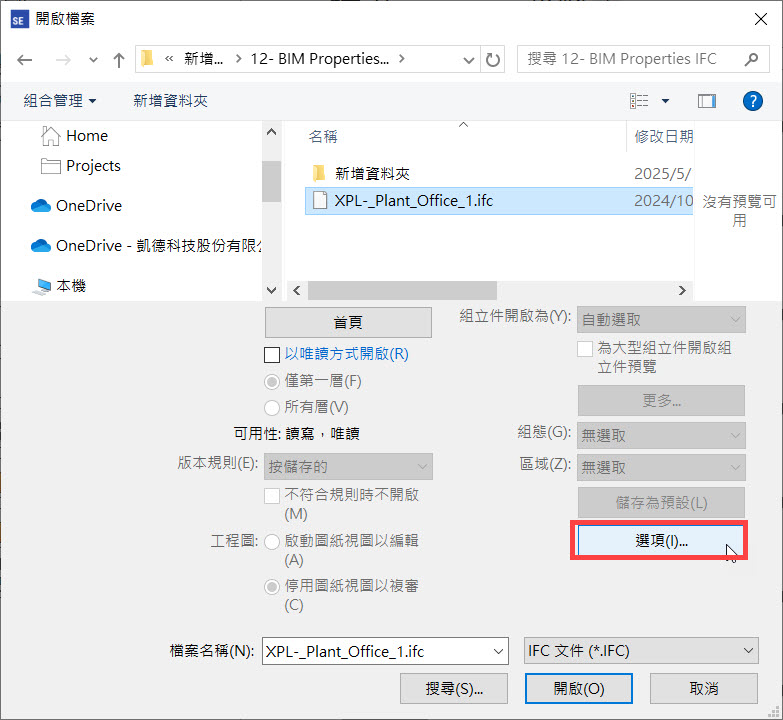

開啟「IFC」格式時，點擊「選項」，並勾選「匯入BIM性質」。

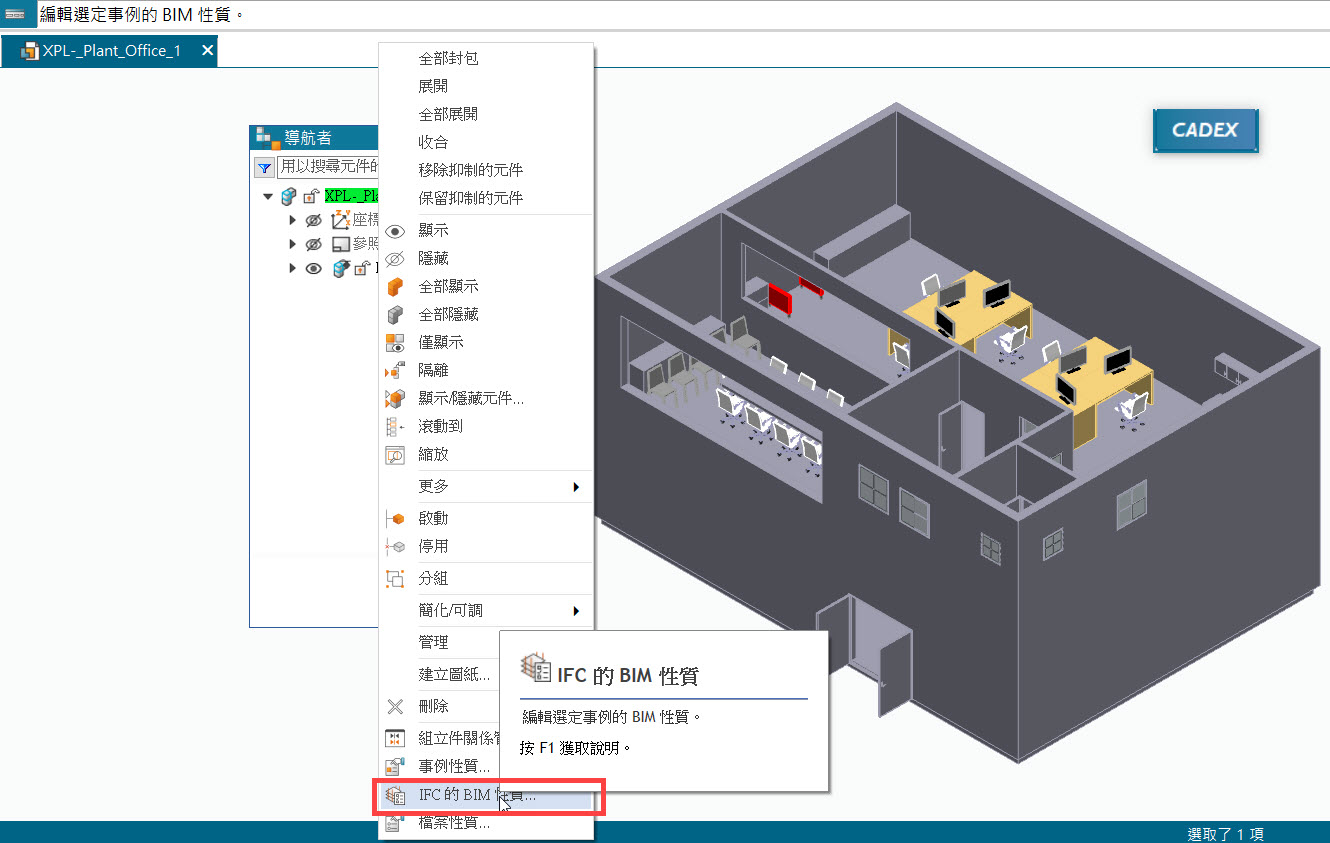

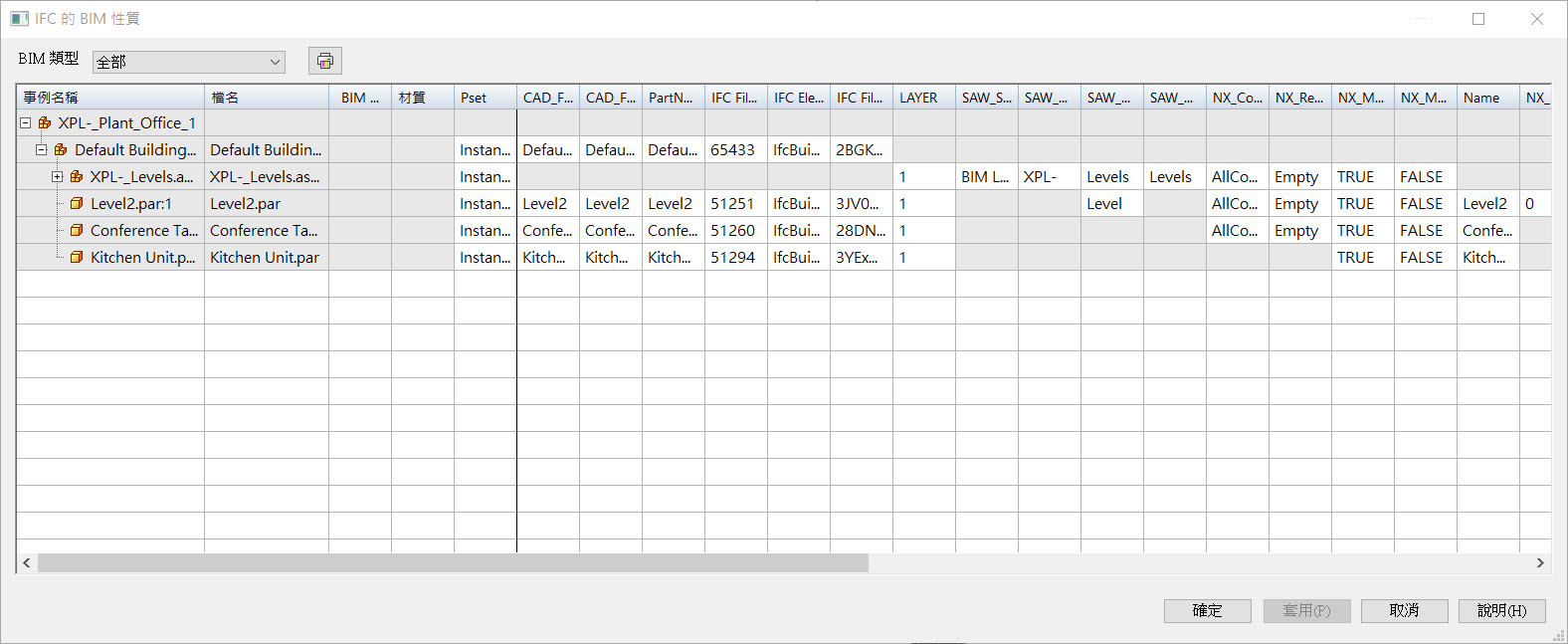

開啟檔案後，對元件點擊「右鍵」後，點選選單中的「IFC的BIM性質」，即可檢視該檔案BIM資訊。

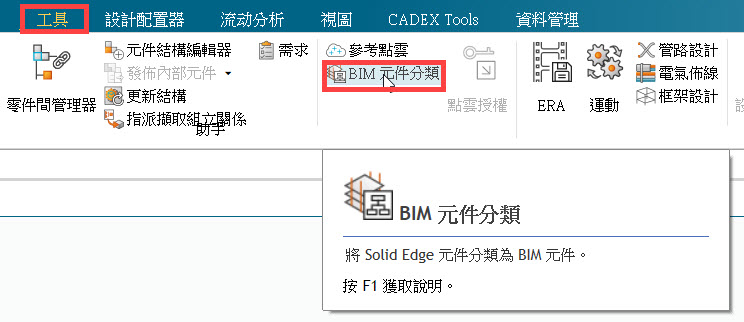

如要編輯檔案中的元件BIM資訊，切換到「工具」頁籤，點選「BIM元件分類」。

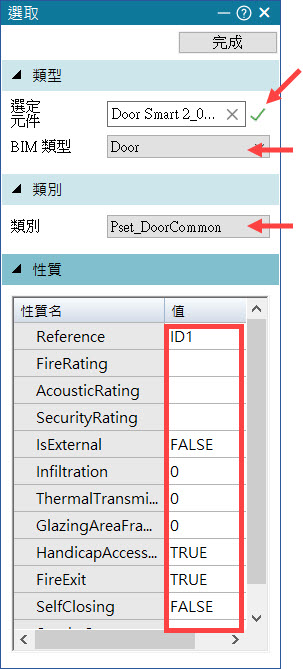

接著依序「選定元件」點擊打勾 → 選擇「BIM類型」→ 選擇「類別」→ 輸入「性質」欄位資料，輸入完畢後點擊完成。

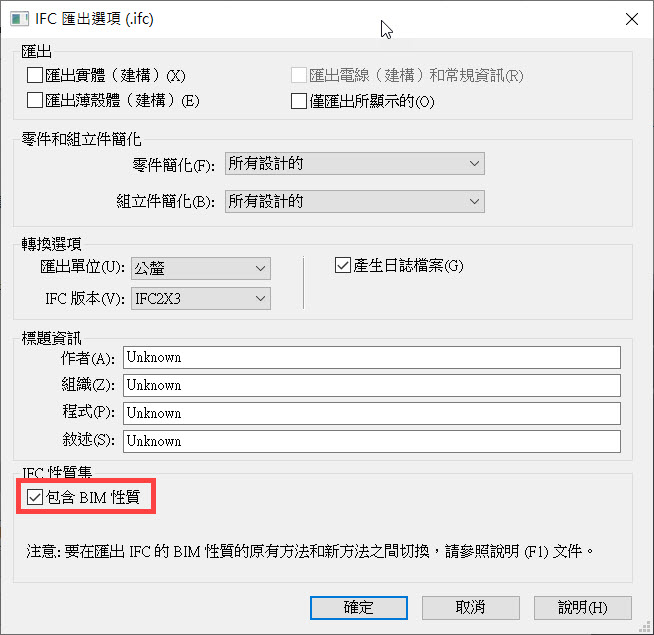

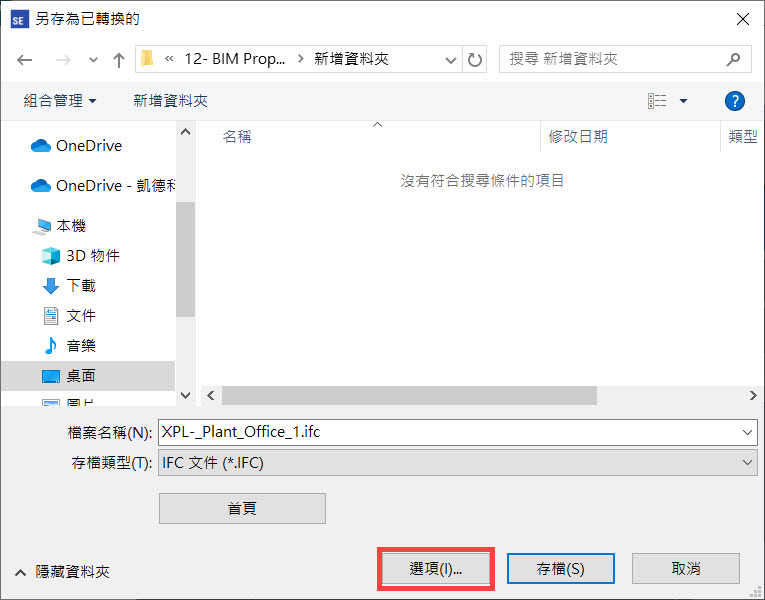

如要匯出BIM資訊，則在另存「IFC」格式時，點擊「選項」，並勾選「包含BIM性質」，即可匯出帶有BIM資訊的IFC檔案。 …(完成)

許宏安 Angelo Hsu
