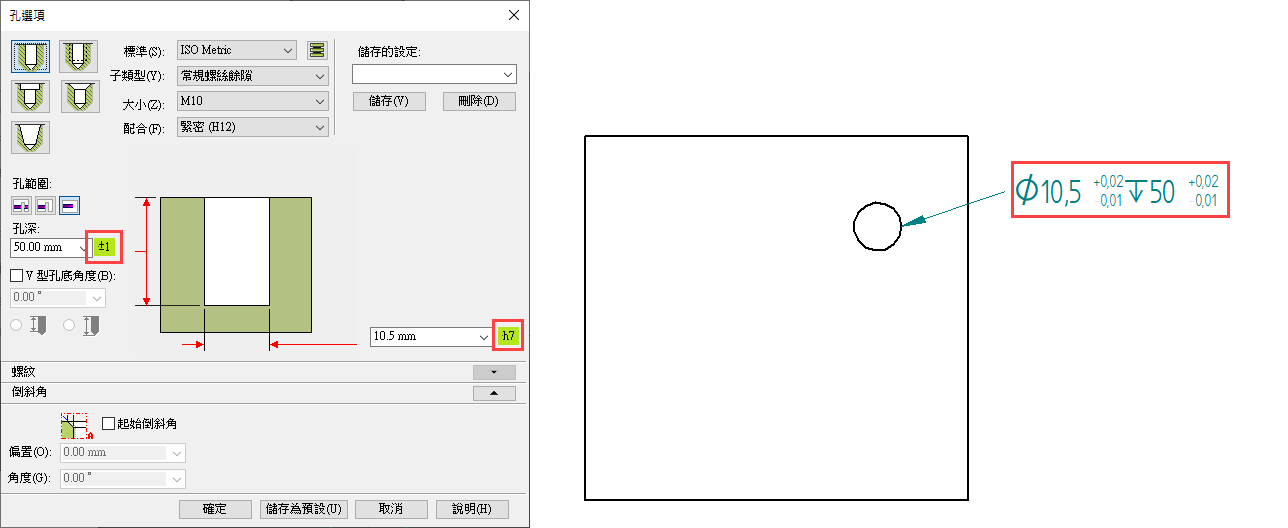

在 Solid Edge 零件設計中，建立「孔特徵」時，可以對孔的「公差」進行設定，後續在工程圖標註時，
可直接帶入相關尺寸設定，以確保 3D 與 2D 使用相同的公差設定。
圖示 步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9

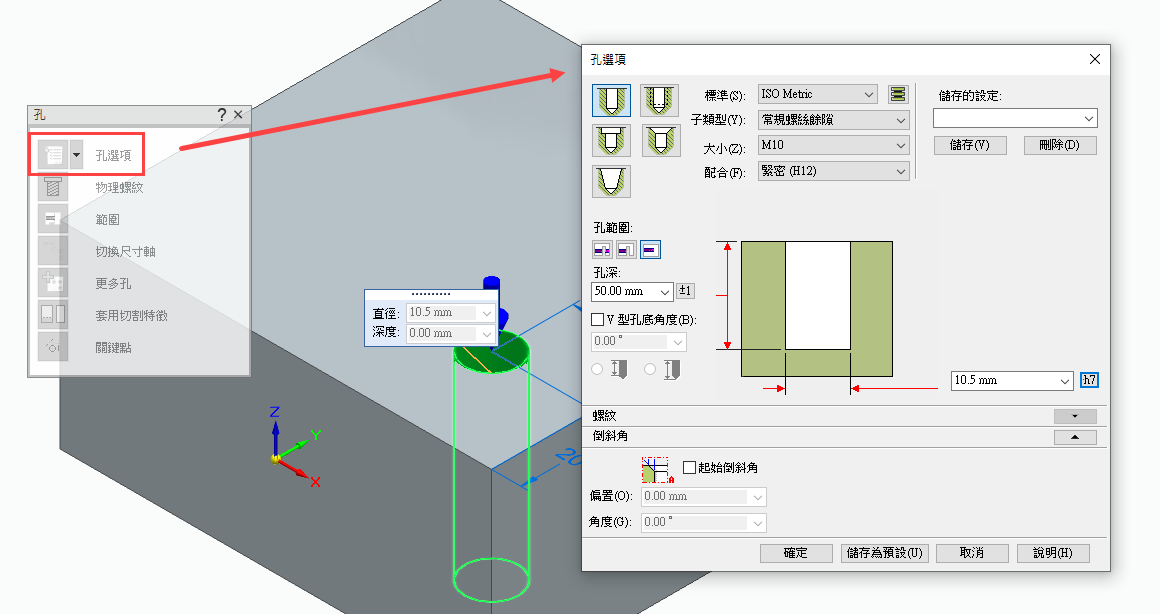

首先，建立孔特徵時，點擊「孔選項」叫出選項視窗。

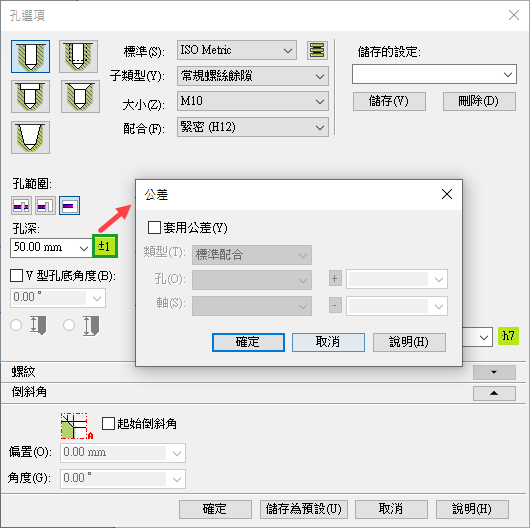

接著，我們可以透過孔深以及孔大小後方「公差」之選項，進入到公差設定視窗。
此時，勾選套用公差後，可進行公差設定，完成後點擊確定即可。

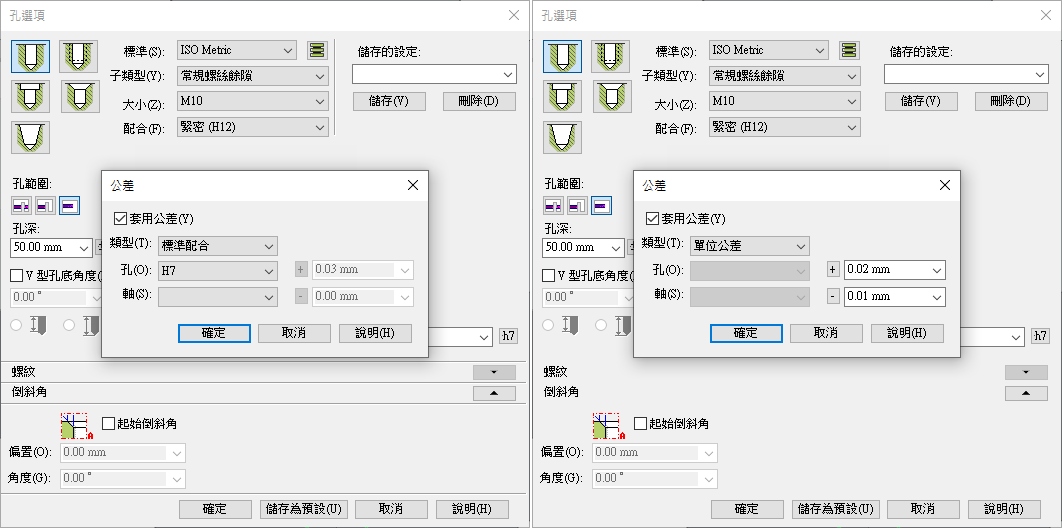

公差類型分為兩種：標準配合以及單位公差。
(1) 標準配合為基孔/基軸制的孔公差規定代號 (例：H6、H7…等)。
(2) 單位公差為自行設定之數值。
公差類型分為兩種：標準配合以及單位公差。
(1) 標準配合為基孔/基軸制的孔公差規定代號 (例：H6、H7…等)。
(2) 單位公差為自行設定之數值。

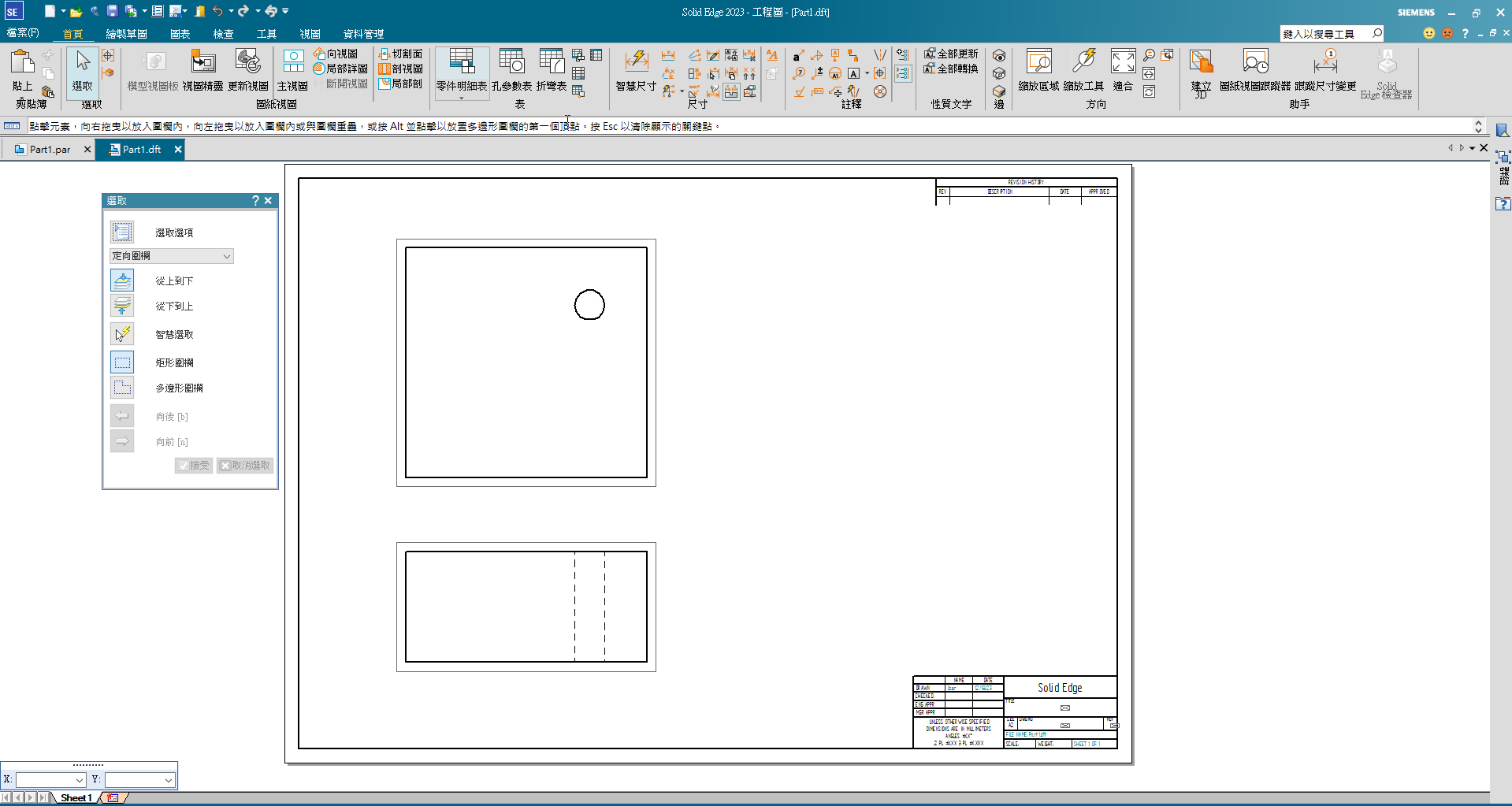

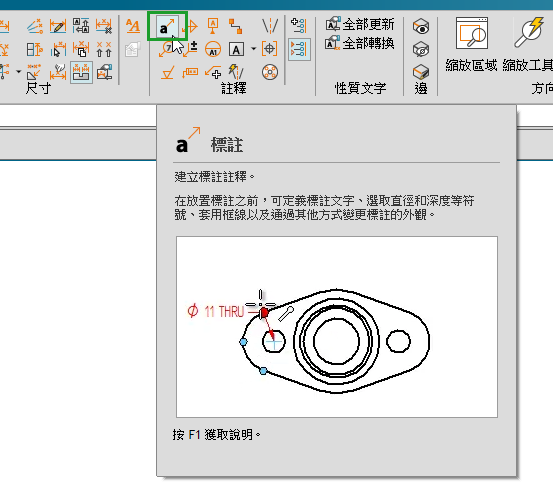

接下來，來到工程圖環境，拉出視圖，點擊「標註」。

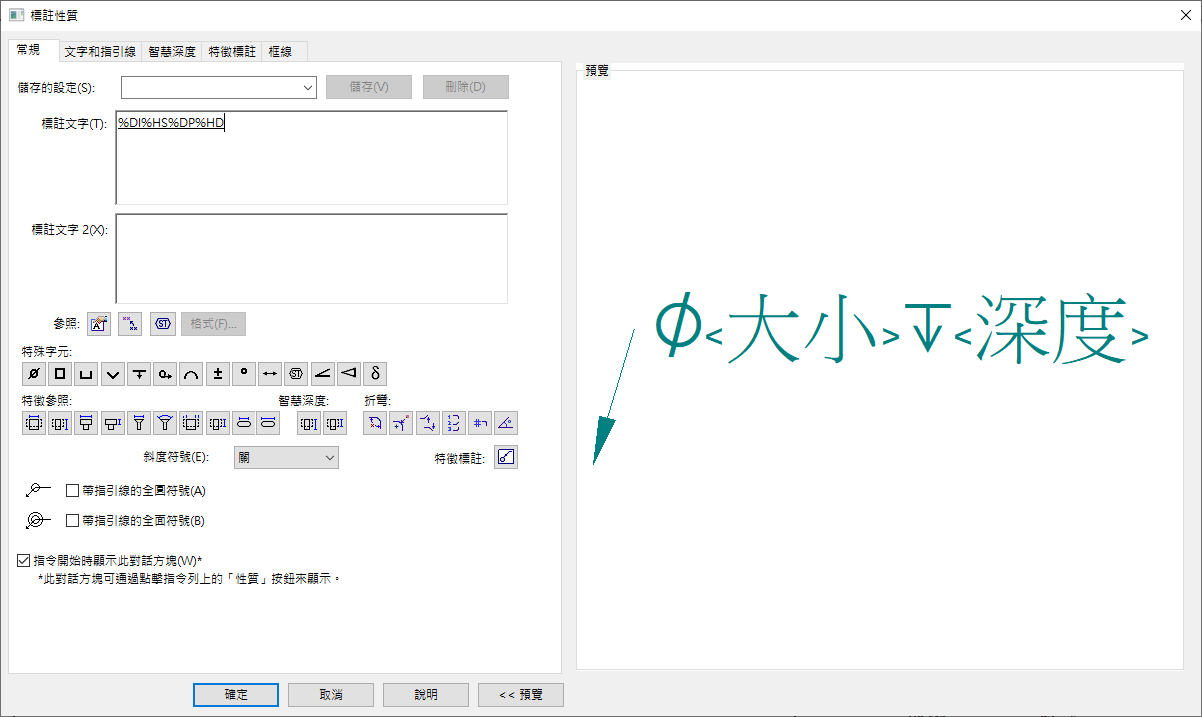

利用「特殊字元」及「特徵參照」列出如下圖辨識規則。

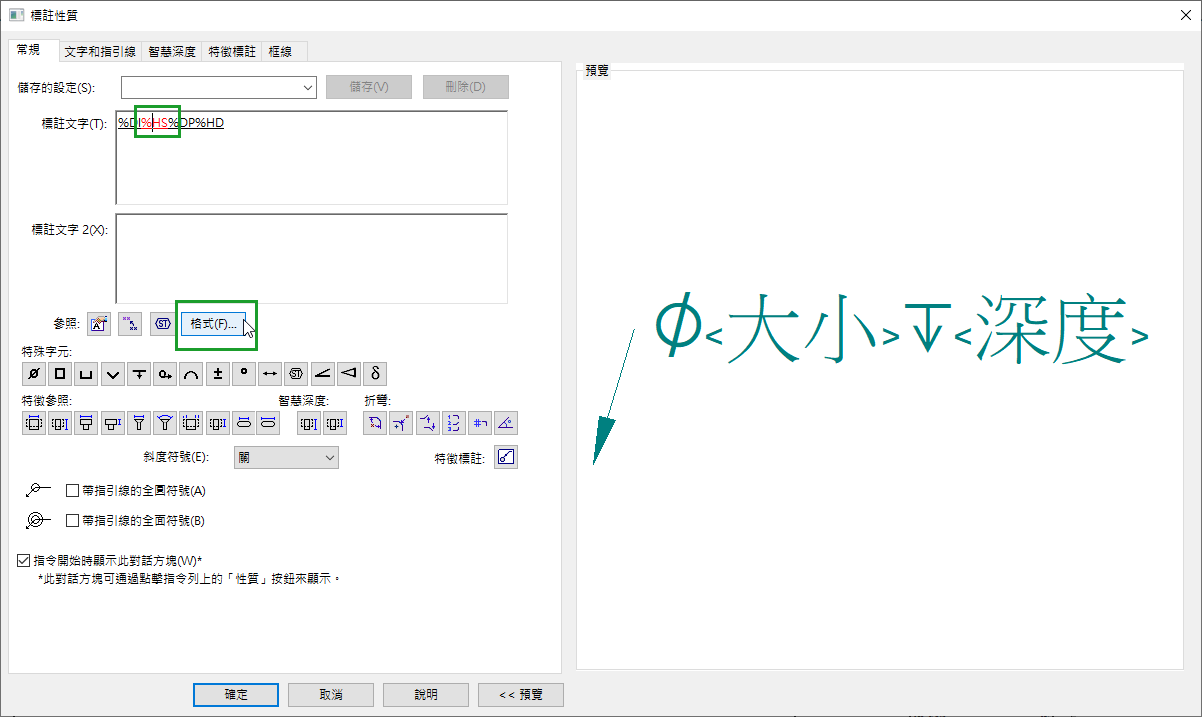

將滑鼠點擊到 <大小> (%HS) 或 <深度> (%HD) 中間後，系統會將字元變成紅色，
此時「格式」的選項會亮起(可選取)，點擊可打開格式選項。
此時「格式」的選項會亮起(可選取)，點擊可打開格式選項。

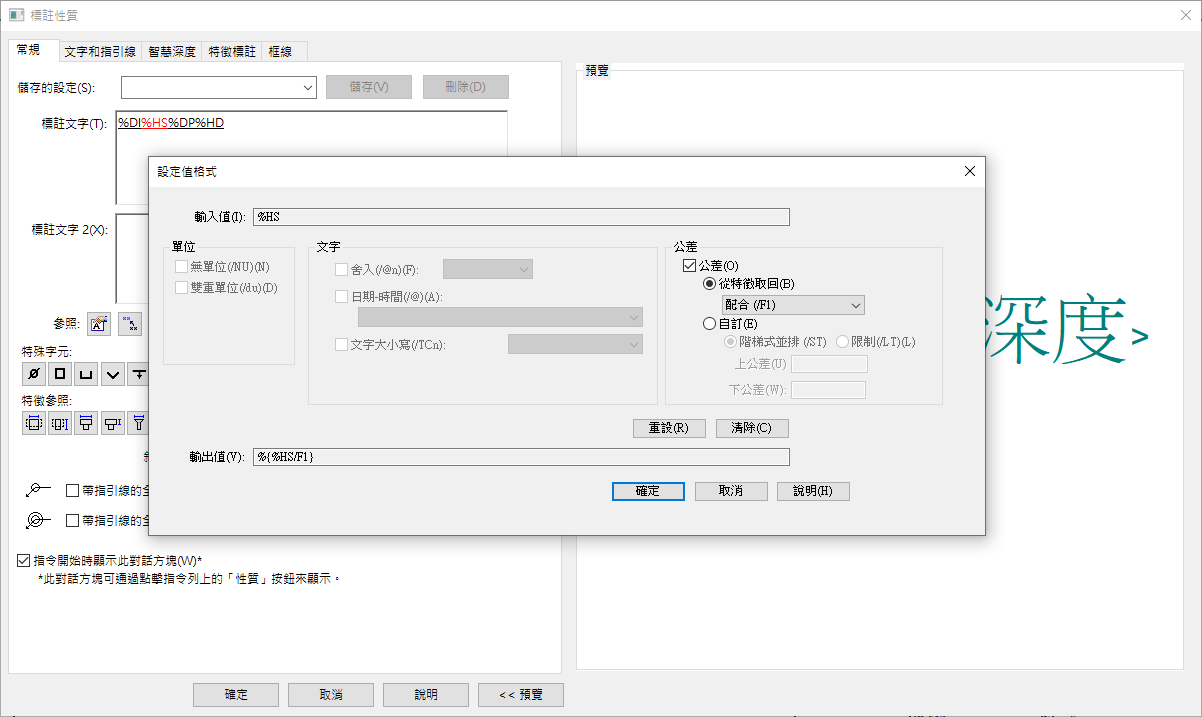

點開格式選項後，會跳出設定值格式視窗，勾選公差，選取「從特徵取回」。

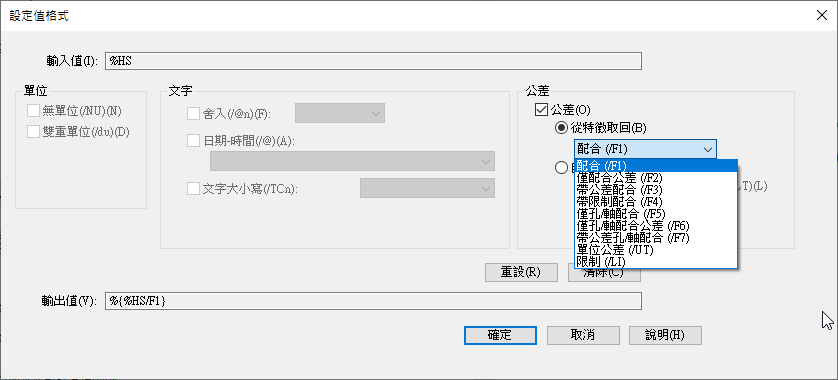

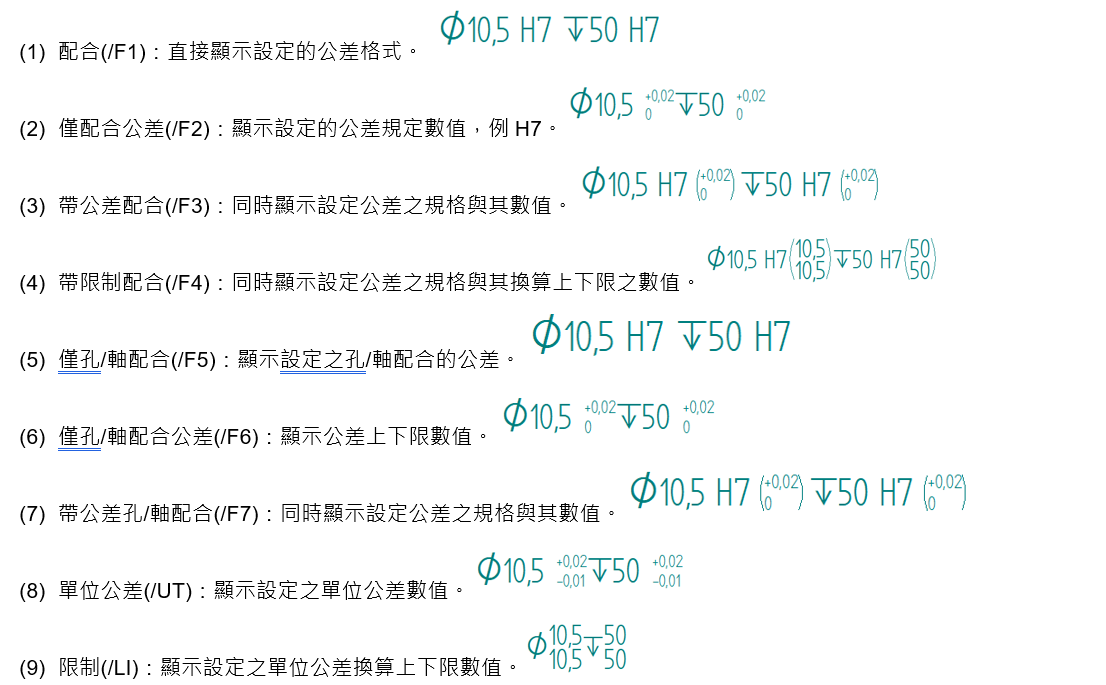

從特徵取回有多種選項，每種選項表示出來的公差樣式不同，如下敘述。
註：(1)~(7)適合使用「標準配合」時使用；(8)~(9)適合使用「單位公差」時使用 (詳細可看第三步驟)。
註：(1)~(7)適合使用「標準配合」時使用；(8)~(9)適合使用「單位公差」時使用 (詳細可看第三步驟)。

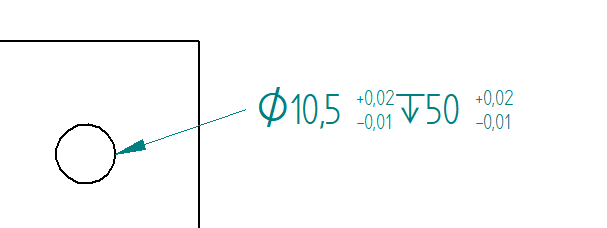

設定完成後，標註如下圖…(完成)
