Solid Edge 孔與螺紋參數, 如何自訂為預設值 – 2025/12/12
12
十二月
使用 Solid Edge「孔」指令時，可以設定孔的規格、類型以及螺紋相關參數。
如果某些規格是常用設定，是否能設定為「儲存的設定」，使用時不必每次重新設定，可省下重複設定的時間。
可參考以下步驟進行設定：
1 2 3 4 5 6 7 8 9 10

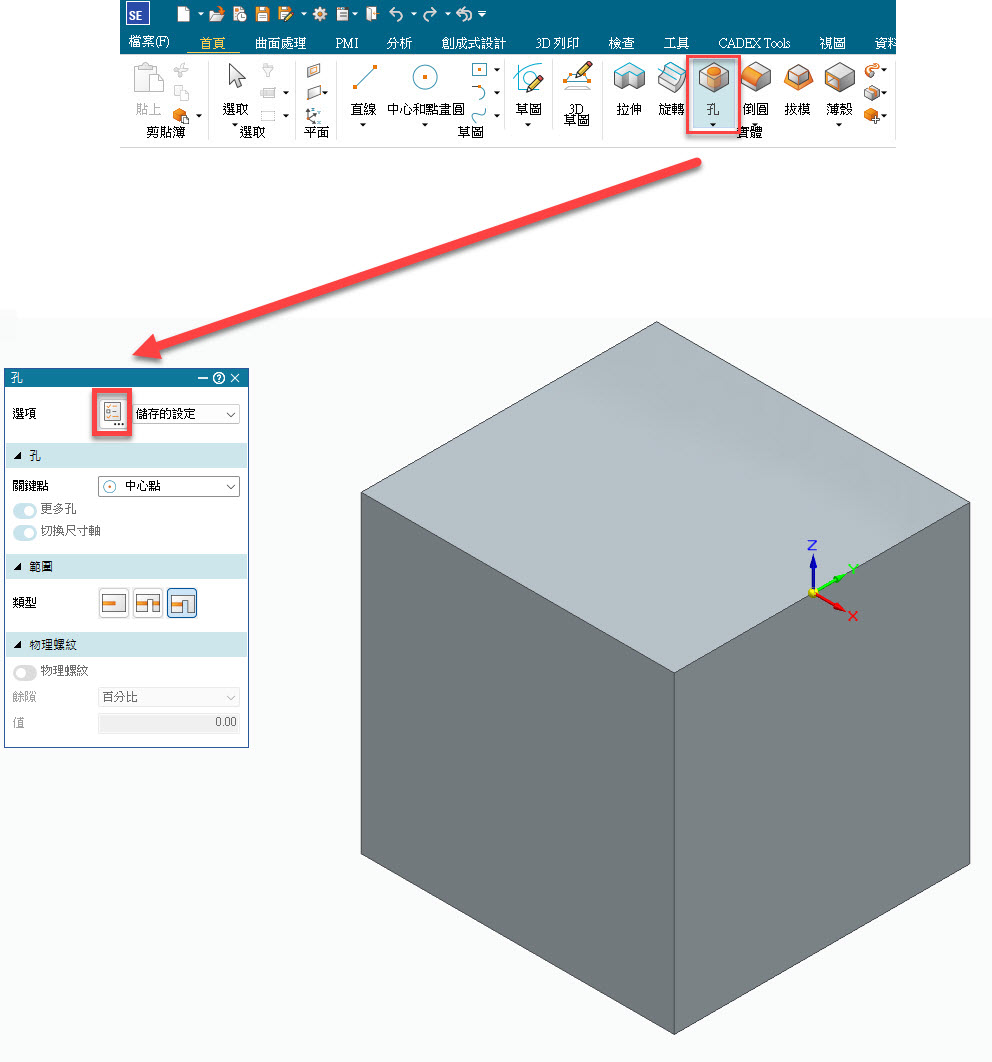

點擊「孔」功能，孔功能視窗開啟後，點擊「孔-孔選項」功能。

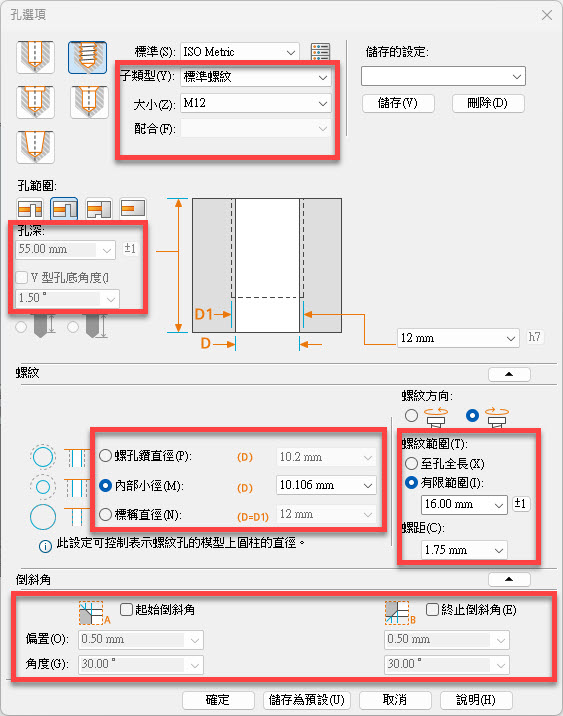

開啟孔選項功能後，可在此設定孔的尺寸、類型與螺紋等相關參數。

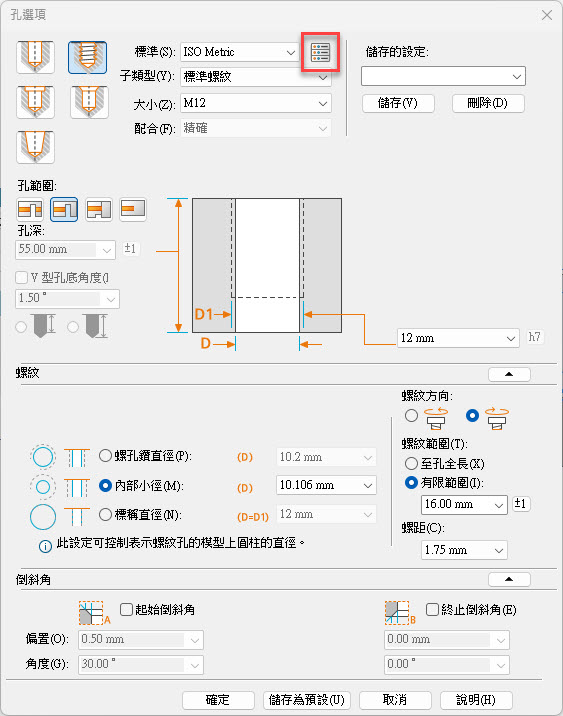

若需調整預設規格，可左鍵點擊「開啟所選標準的資料庫」，即可進入預設值的編輯介面。
若需調整預設規格，可左鍵點擊「開啟所選標準的資料庫」，即可進入預設值的編輯介面。

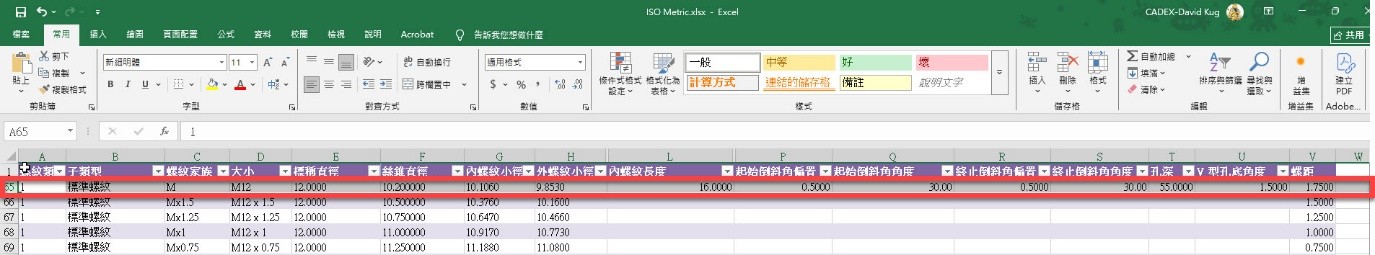

開啟資料庫後，可進行各項預設參數的設定。
※此用規格M12的螺紋孔進行介紹。
※此用規格M12的螺紋孔進行介紹。

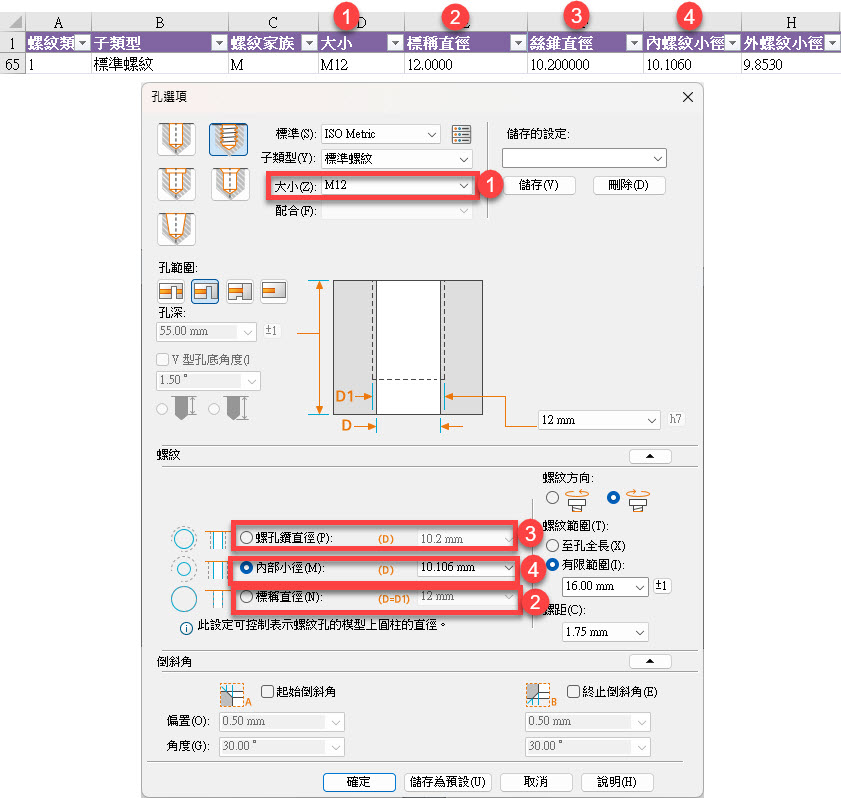

可依照編號對應至相應的數值進行設定。
☑ 螺紋大小。
☑ 標稱直徑。
☑ 螺孔鑽直徑。
☑ 內部小徑。
☑ 螺紋大小。
☑ 標稱直徑。
☑ 螺孔鑽直徑。
☑ 內部小徑。

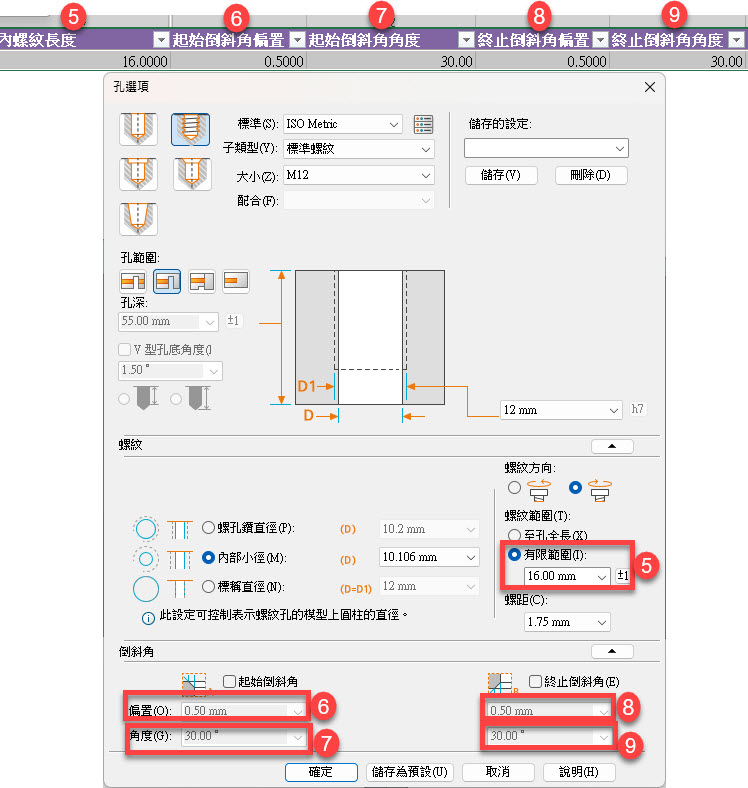

可依照編號對應至相應的數值進行設定。

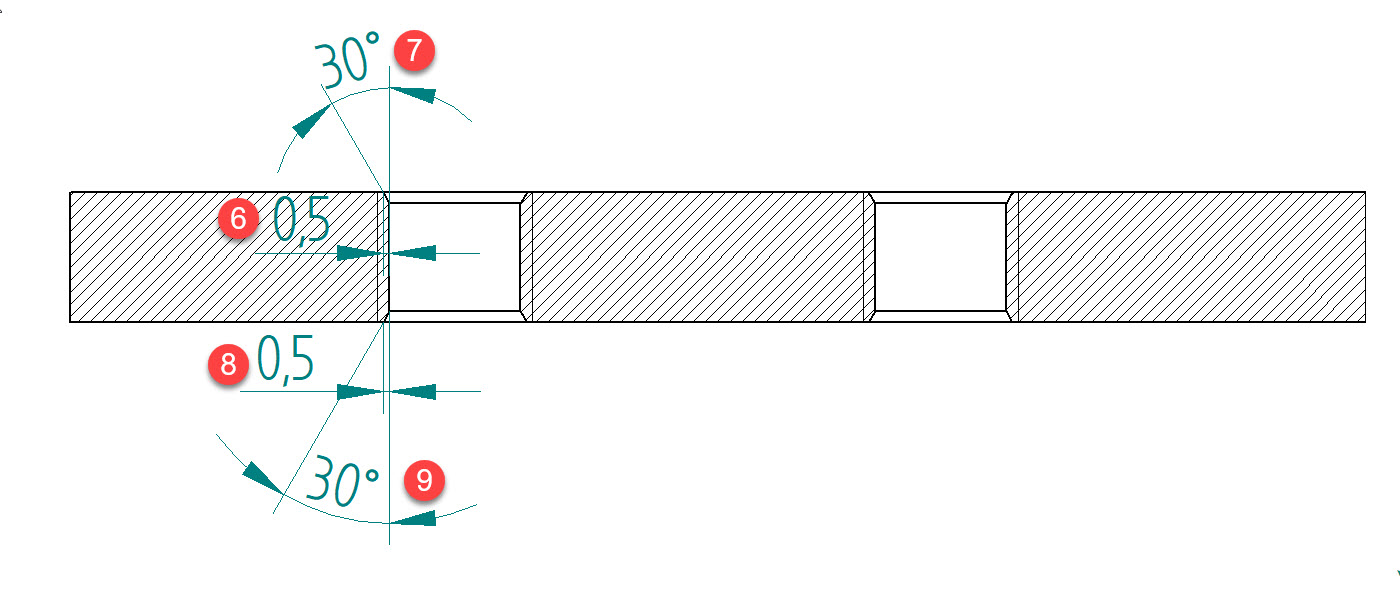

☑ 有限範圍。
☑ 起始倒斜角偏置。
☑ 起始倒斜角角度。
☑ 終止倒斜角偏置。
☑ 終止倒斜角角度。
☑ 有限範圍。
☑ 起始倒斜角偏置。
☑ 起始倒斜角角度。
☑ 終止倒斜角偏置。
☑ 終止倒斜角角度。

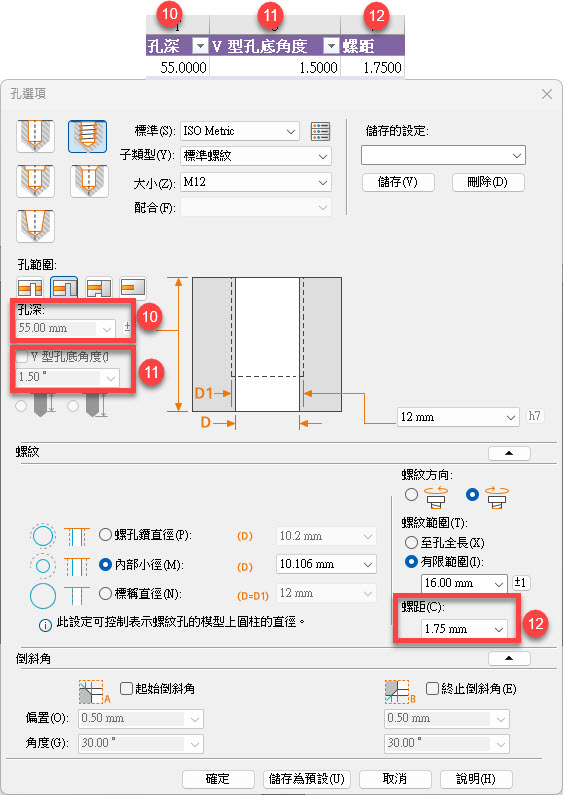

可依照編號對應至相應的數值進行設定。
☑ 孔深。
☑ V型孔底角度。
☑ 螺距。
☑ 孔深。
☑ V型孔底角度。
☑ 螺距。
在EXCEL表格設定完後，將檔案儲存，進入孔表格功能後，只要選定M12的尺寸，系統會自動套用EXCEL設定好的參數。

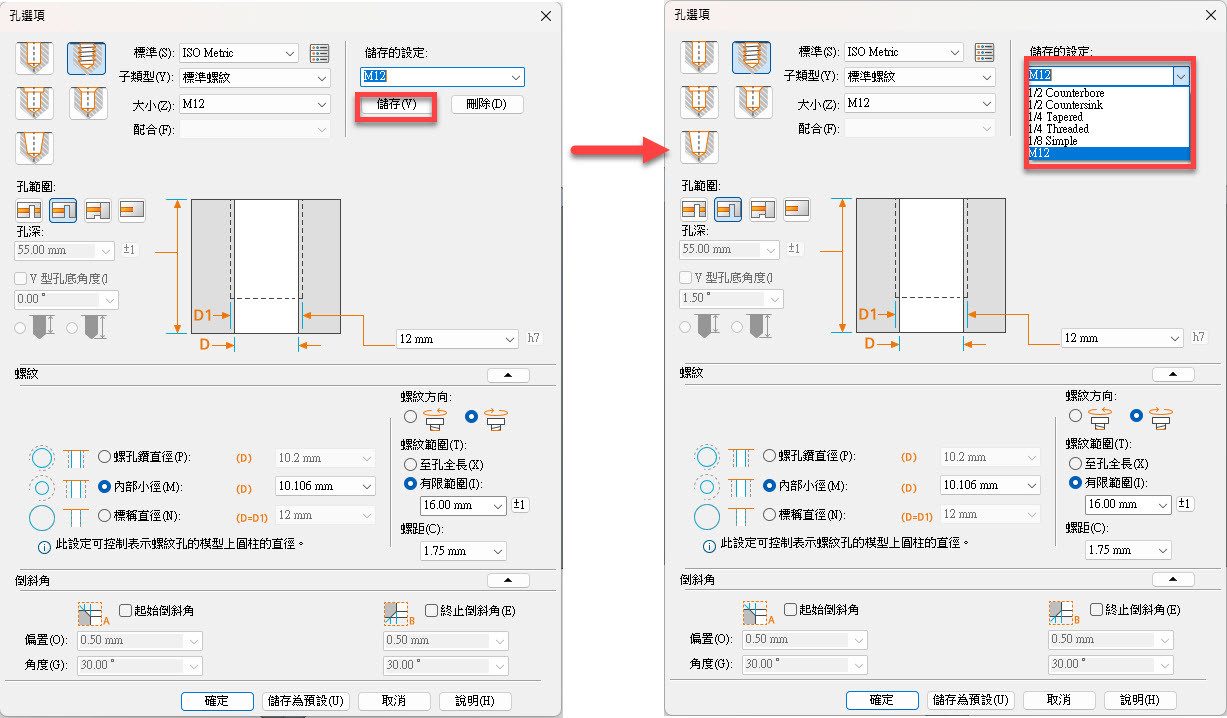

此外也可以將此規格存入「儲存的設定」，下次即可直接從下拉式清單中選取，不用到規格表中重新選取。
※EXCEL儲存後，Solid Edge 需要關閉重新啟動才可以讀取到設定的數值。
※EXCEL儲存後，Solid Edge 需要關閉重新啟動才可以讀取到設定的數值。

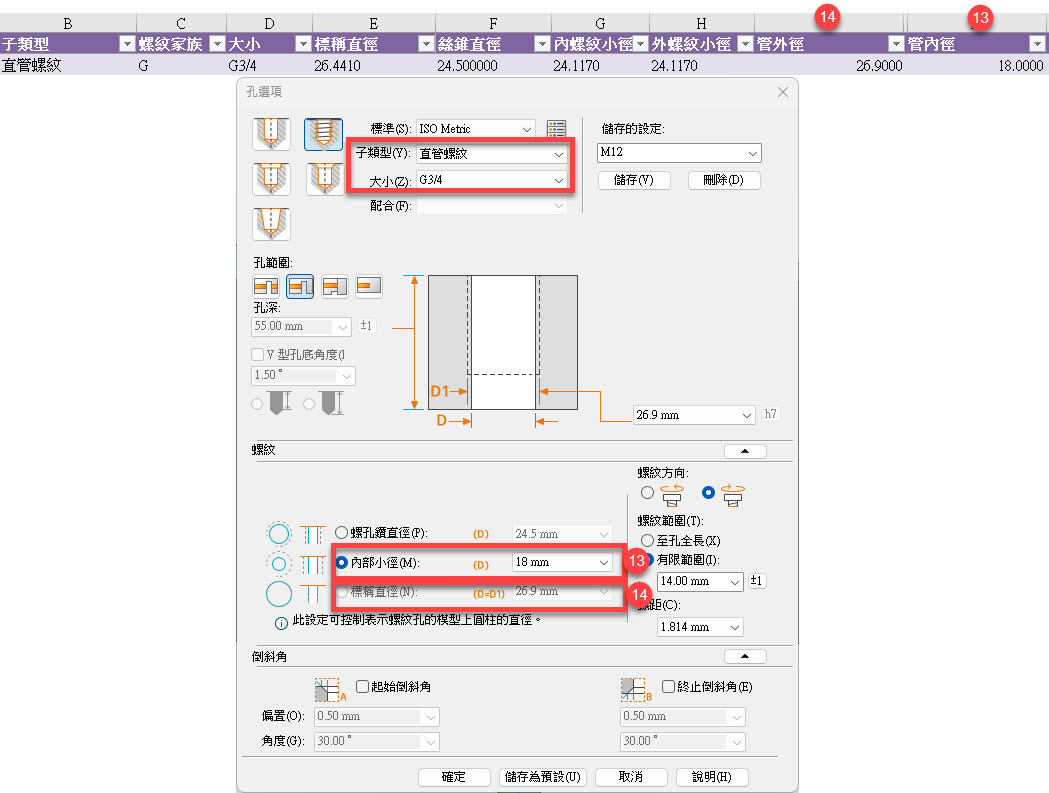

針對直管螺紋參數的設定。
※此用規格G3/4的直管螺紋孔進行介紹，並省略重複的部分。
☑ 內部小徑。
☑ 標稱直徑。
※此用規格G3/4的直管螺紋孔進行介紹，並省略重複的部分。
☑ 內部小徑。
☑ 標稱直徑。

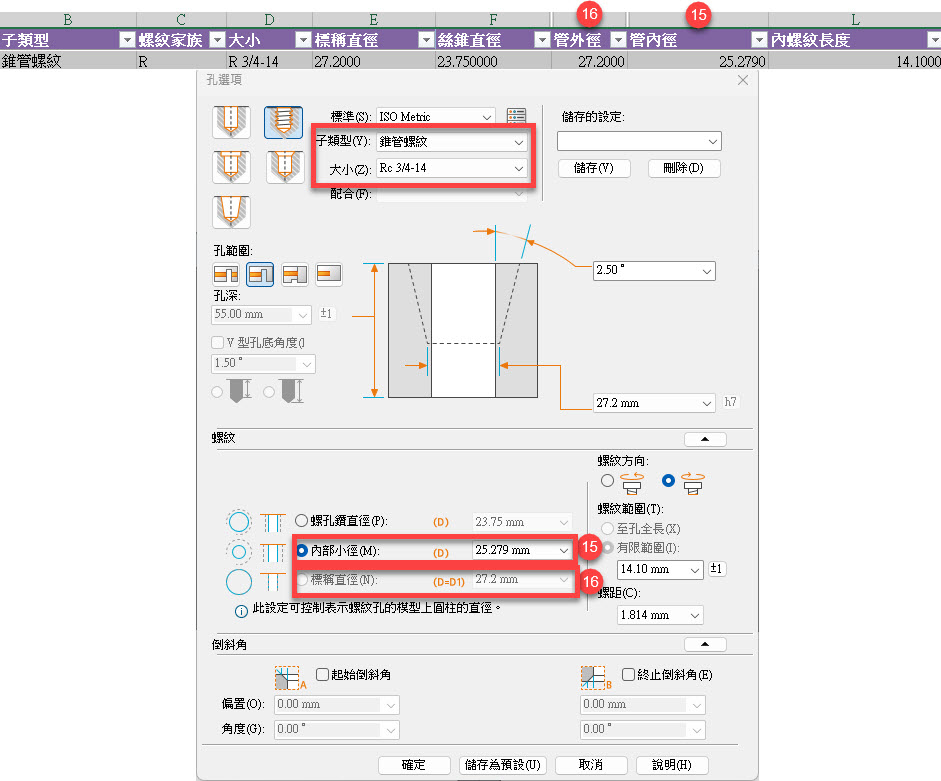

針對錐管螺紋參數的設定。
※此用規格R3/4-14的錐管螺紋孔進行介紹，並省略重複的部分。
☑ 內部小徑。
☑ 標稱直徑。
※此用規格R3/4-14的錐管螺紋孔進行介紹，並省略重複的部分。
☑ 內部小徑。
☑ 標稱直徑。
柯成喜 David_Kug
