Solid Edge 孔表格項號排序調整方式 – 2025/12/19

十二月

Posted by Monica

Category:

在建立孔表格時，可先參考技術專欄「Solid Edge 工程圖–孔表格」了解整個建置流程。

然而，若使用「排序準則」來重新排順序，假若遇到項號無法依照升冪排列的情況，此時可以透過手動方式來調整編號順序。

請參考以下的操作方式：

1 2 3 4

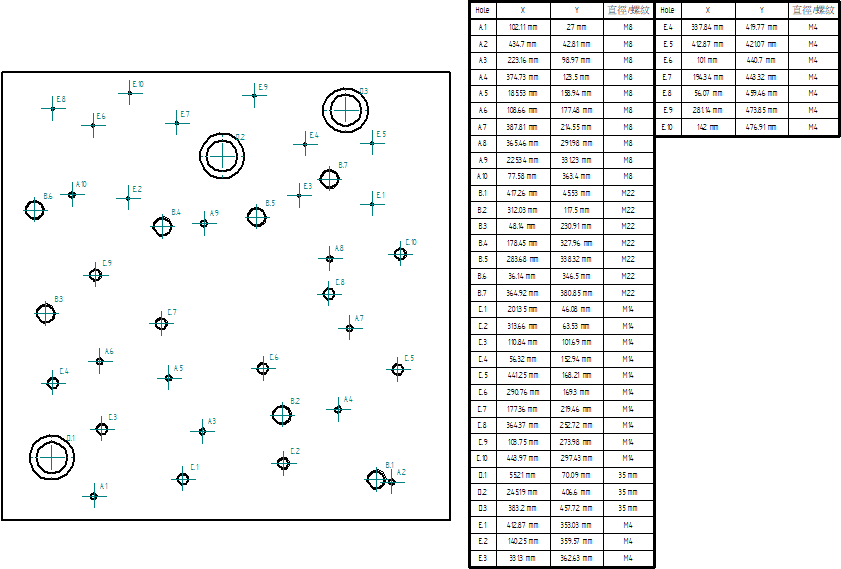

建立孔表格後，若需要使用「排序準則」調整排序方式，可先套用你希望的排序條件。

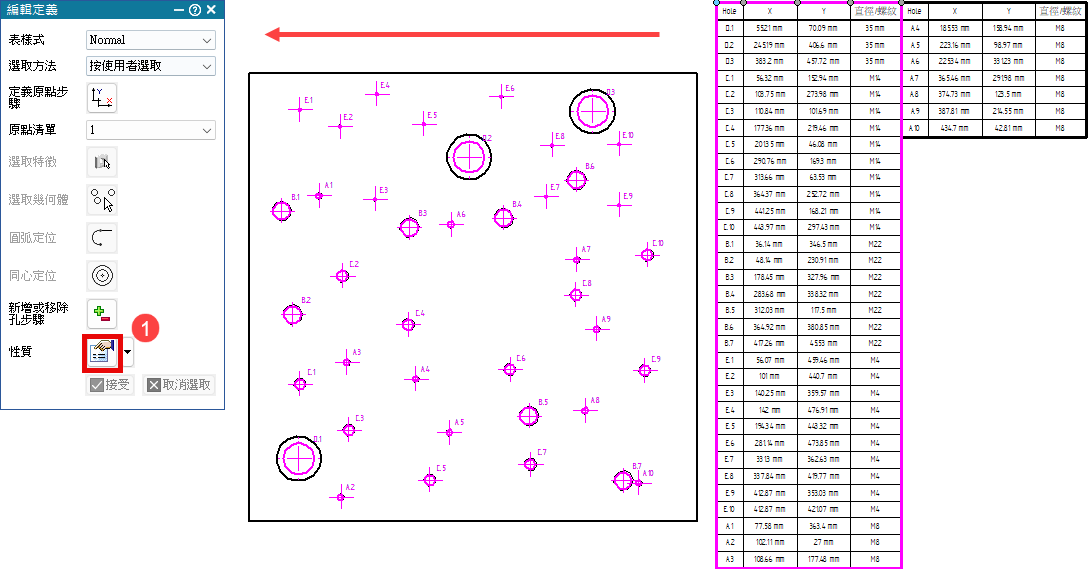

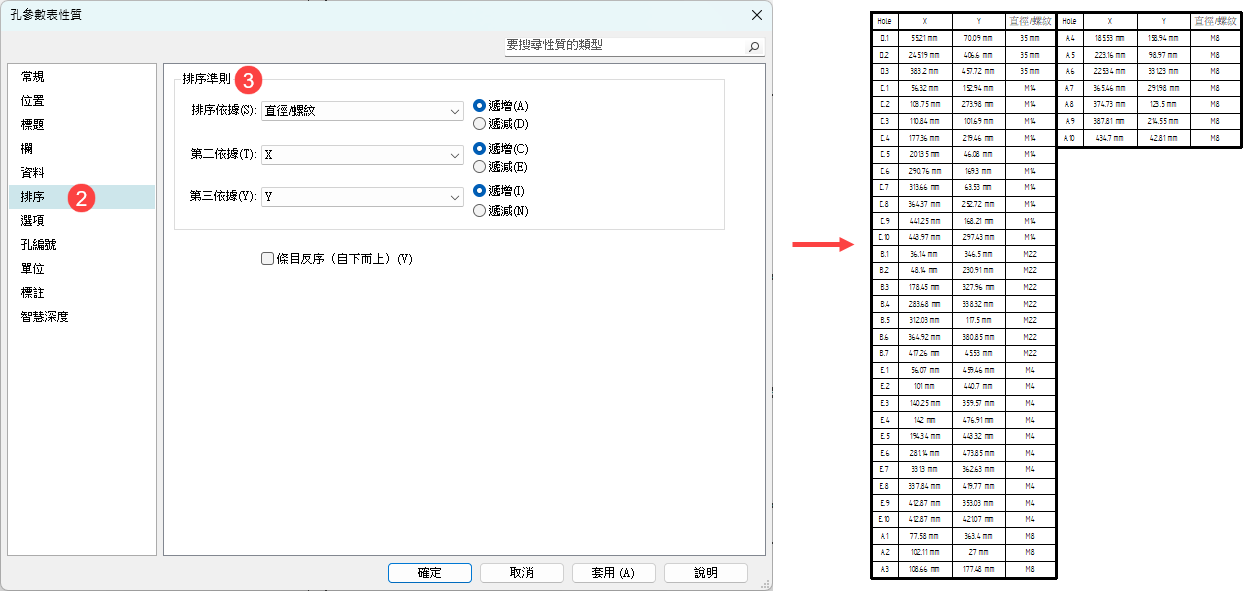

點選孔表 → 進入「性質」→「排序」，例如：依照直徑螺紋遞增排序。

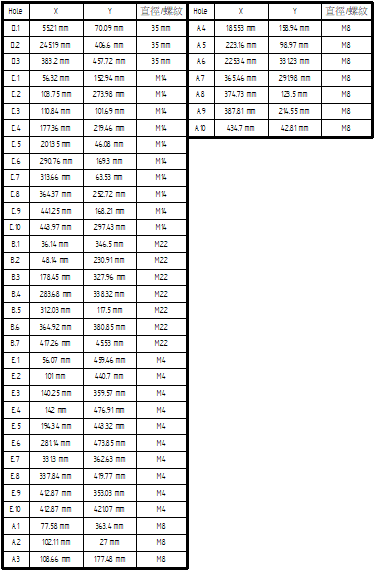

套用後，會發現直徑螺紋已經遞增排序，但項號並未依照升冪自動重新排列，使表格呈現混亂。

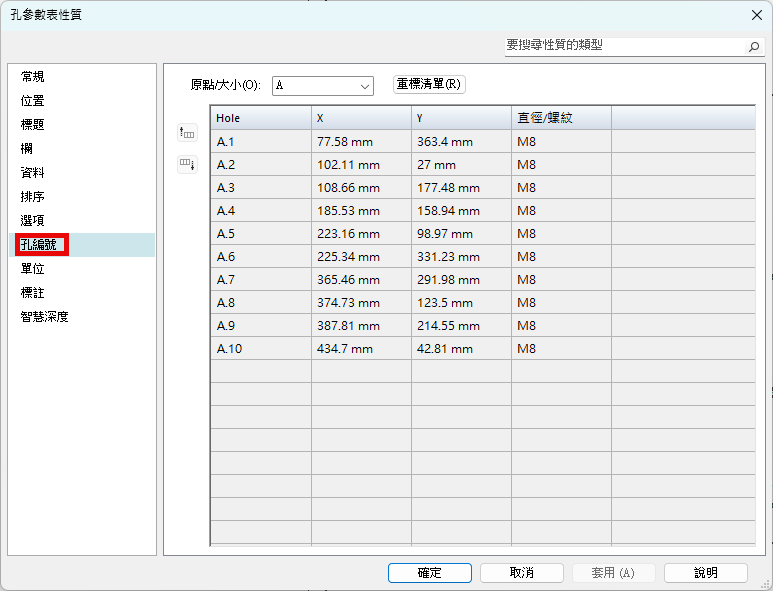

此時可透過「孔參數表性質」中的「孔編號」來手動調整順序。

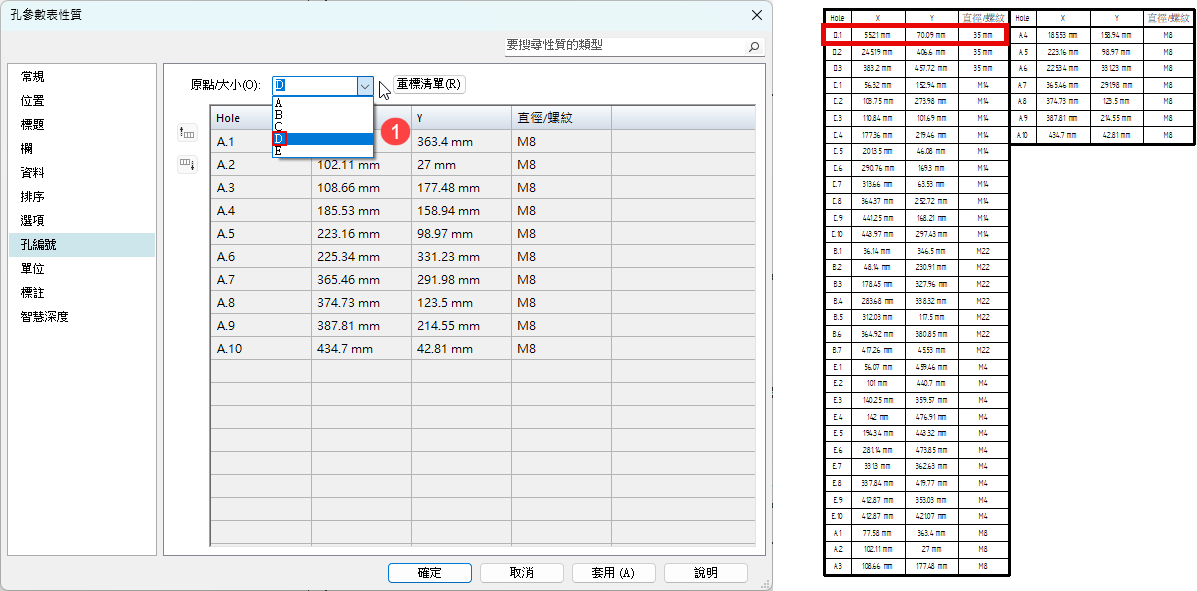

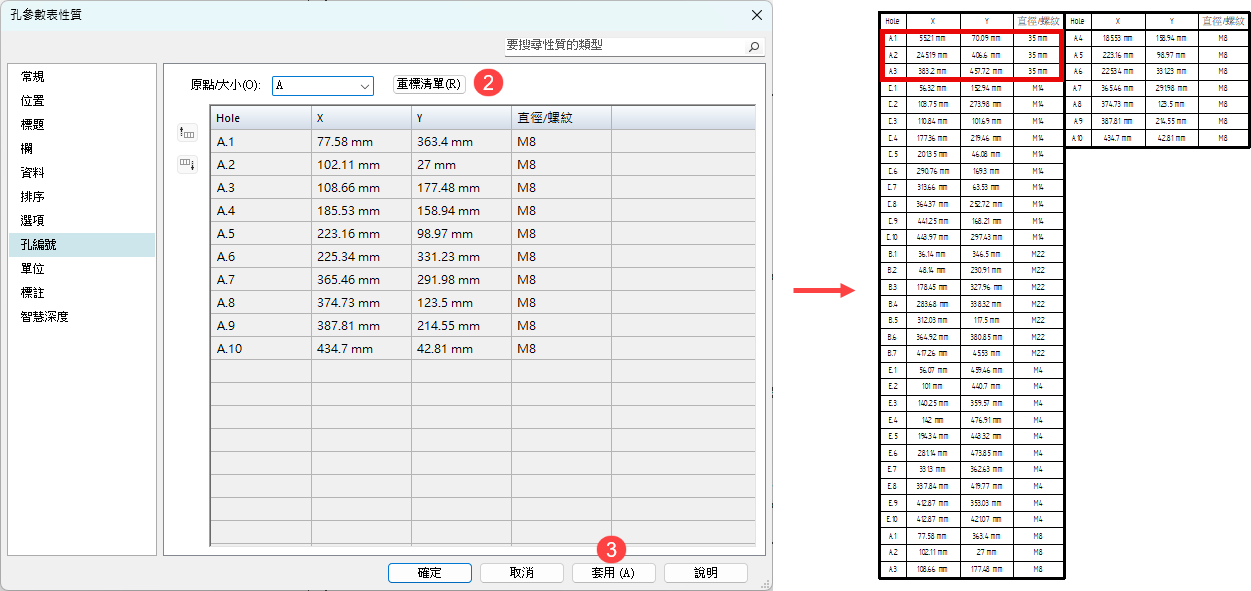

若表格第一列的項號以 D 開頭，可在「原點/大小 (D)」欄位 D → 鍵盤輸入改為 A → 執行「重標清單」→ 最後點選「套用」，
即可讓原本以 D 開頭的編號改為 A。

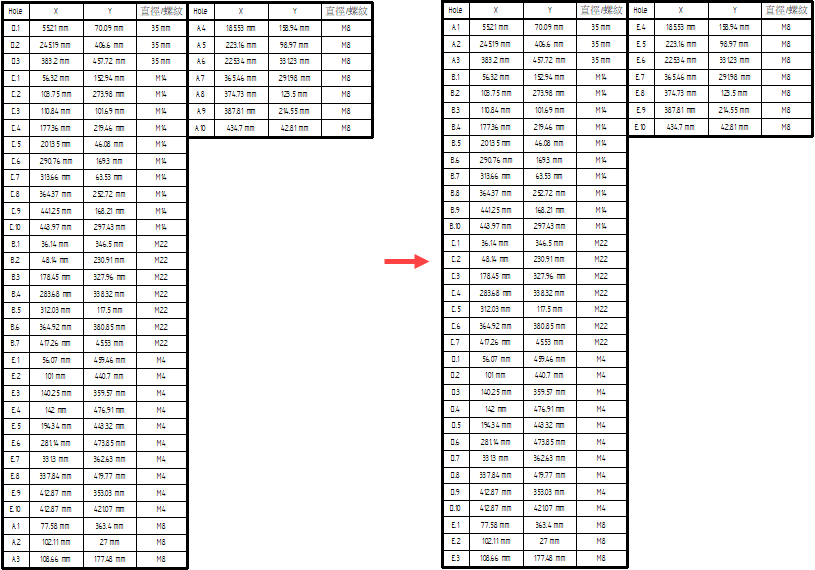

之後依相同方式逐一調整下方項目，即可將整份孔表格整理為項號及直徑螺紋皆遞增的升冪排列。…(完成)

吳習 Frank Wu
