Solid Edge 定軸旋轉檢視模型 – 2024/12/20

十二月

Posted by Monica

Category:

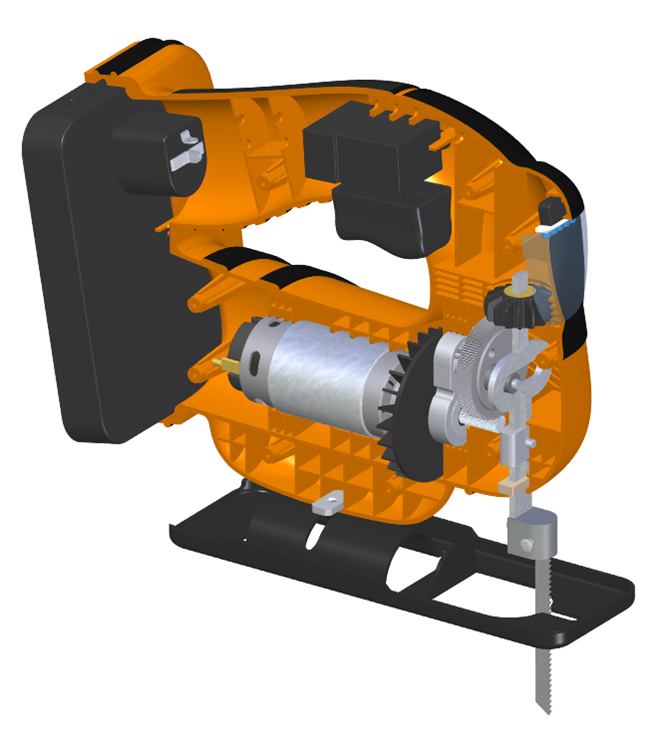

在 Solid Edge 3D 環境中，若想以「定軸旋轉」的方式檢視模型，可以透過 Solid Edge 動態旋轉的方式達到該目的，

操作方式如下。

圖示步驟1 步驟2 步驟3 步驟4

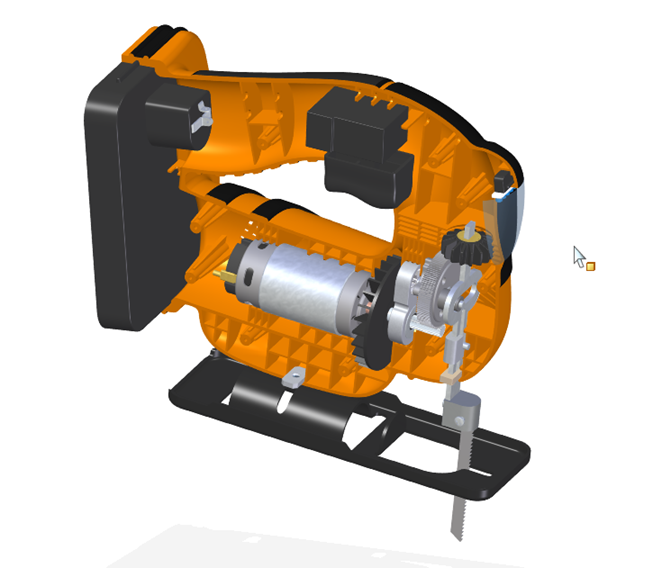

首先，在畫面空白處點擊「滑鼠中鍵」一下，並且移動滑鼠使其靠近模型，即可進入動態旋轉設定。

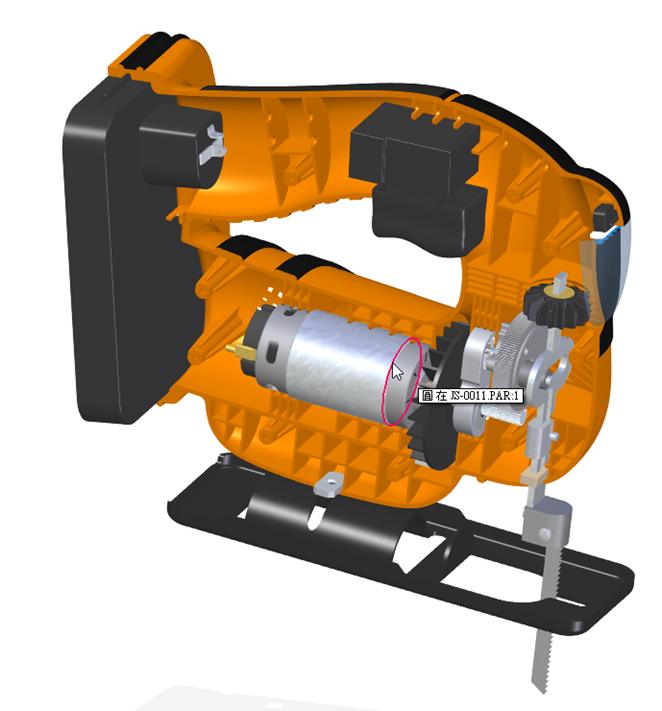

接下來，點擊「圓弧邊線」定義旋轉中心軸。
■ 模型的「邊線」、「點」、「中心線」都可以是鎖定的條件。

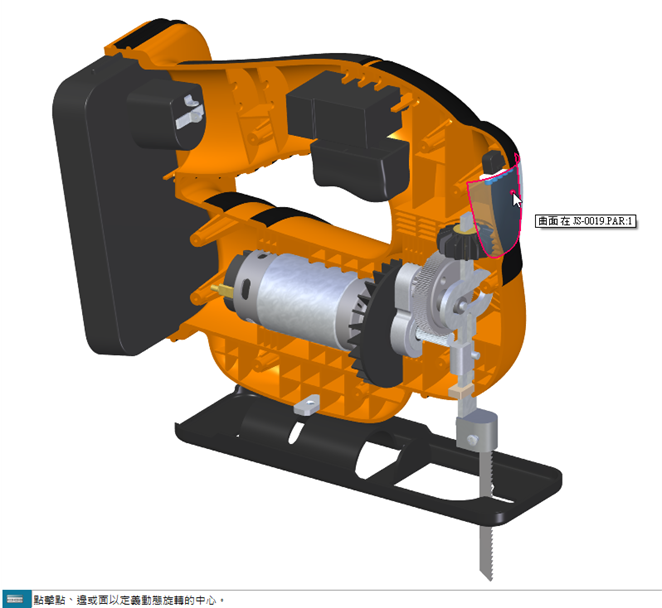

■ 如果點的是「面」，則以滑鼠點擊的點為主。

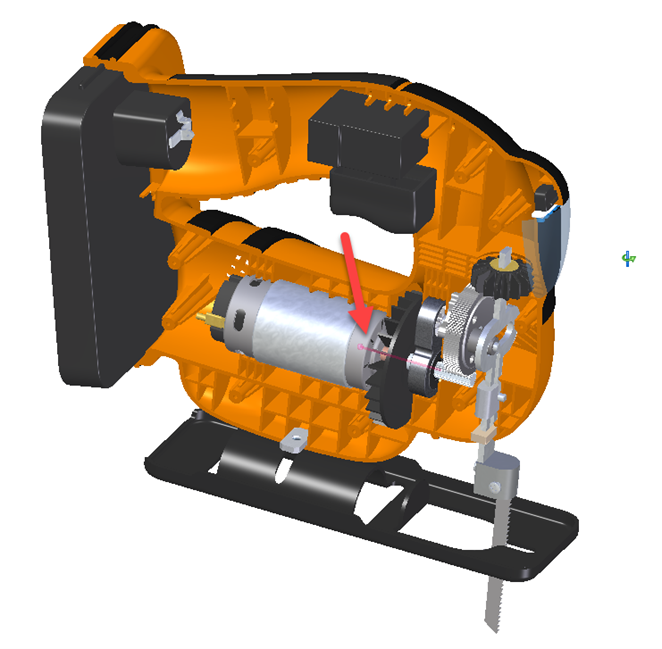

完成定義後，與平常在操作模型轉動一樣，轉動滑鼠，即可以依指定「旋轉軸」檢視模型。

若要取消「定軸旋轉」，在畫面空白處，快速點擊「滑鼠中鍵」兩下，發現模型有縮放的效果即可解除「定軸旋轉」。…(完成)

張志偉 Gavin Chang
