Solid Edge – 零件轉鈑金 – 2021/07/16

七月

Posted by Monica

Category:

鈑金設計時，透過零件轉鈑金功能可以縮減鈑金設計的繪製時間，甚至取得到「中繼檔」的檔案格式時，可以利用此方式將檔案快速變成能展開的板金檔案。

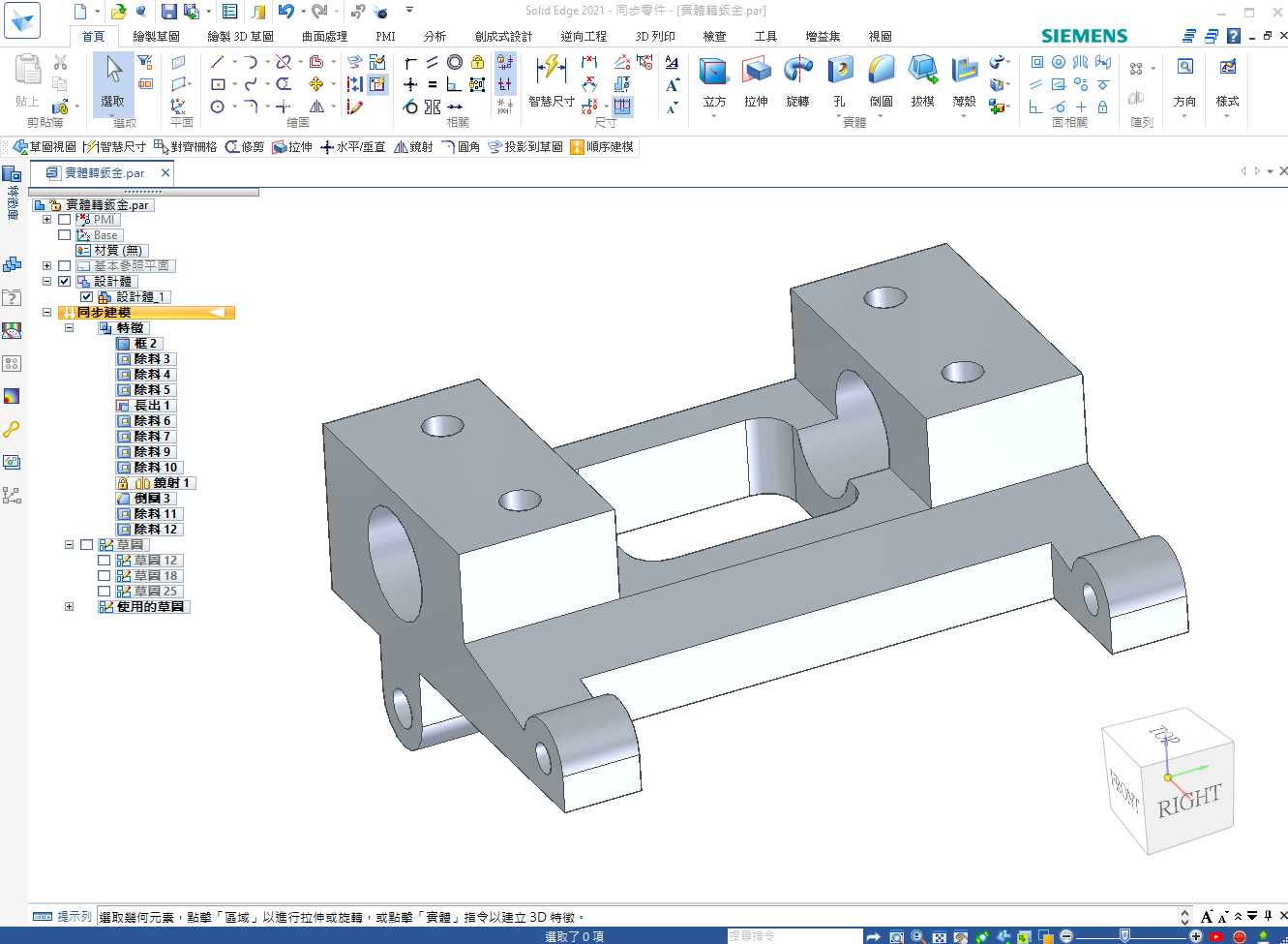

開啟模型 (SE繪製/其他軟體繪製)。

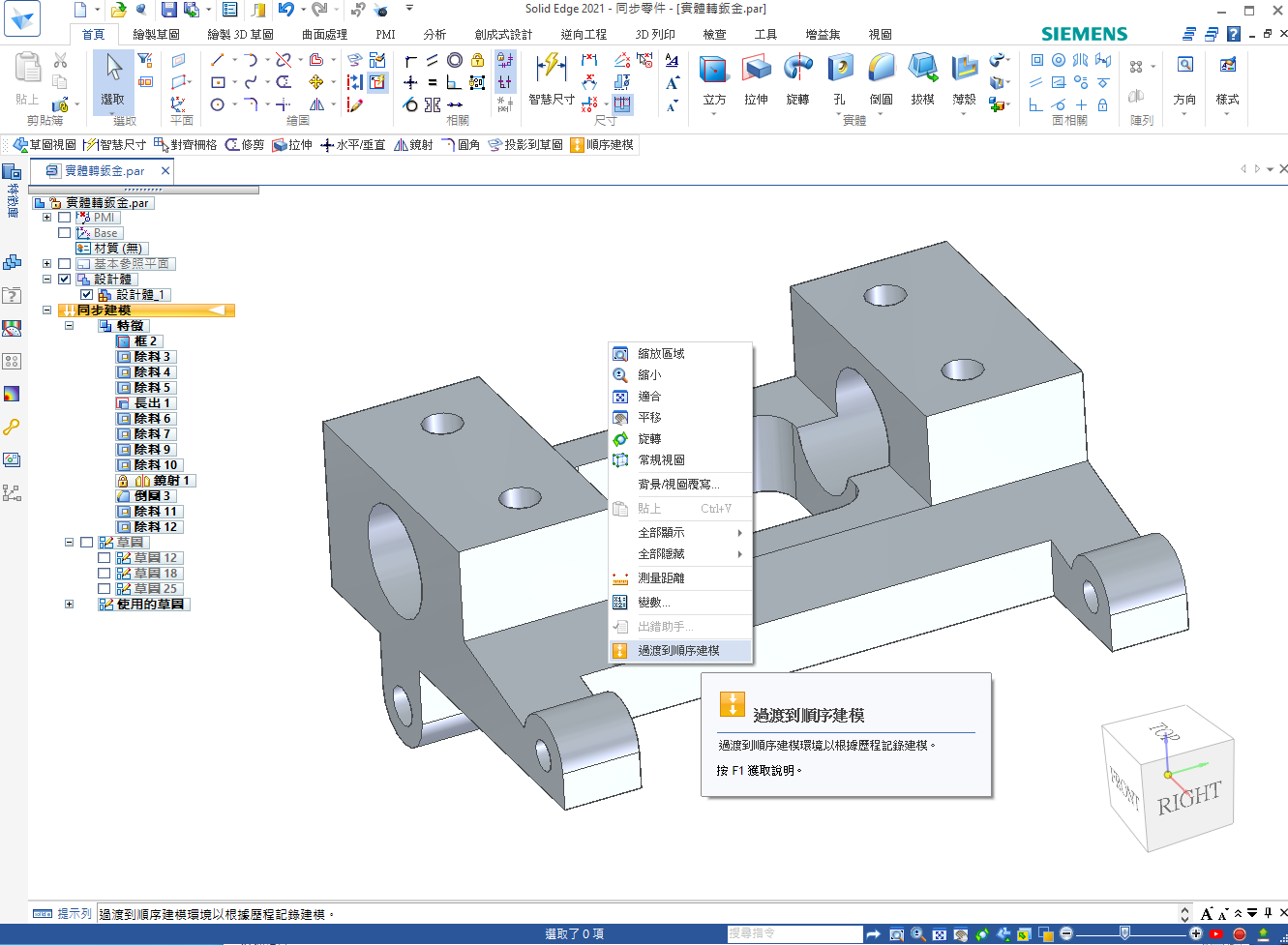

畫面空白處點擊右鍵，選擇【過渡到順序建模】。

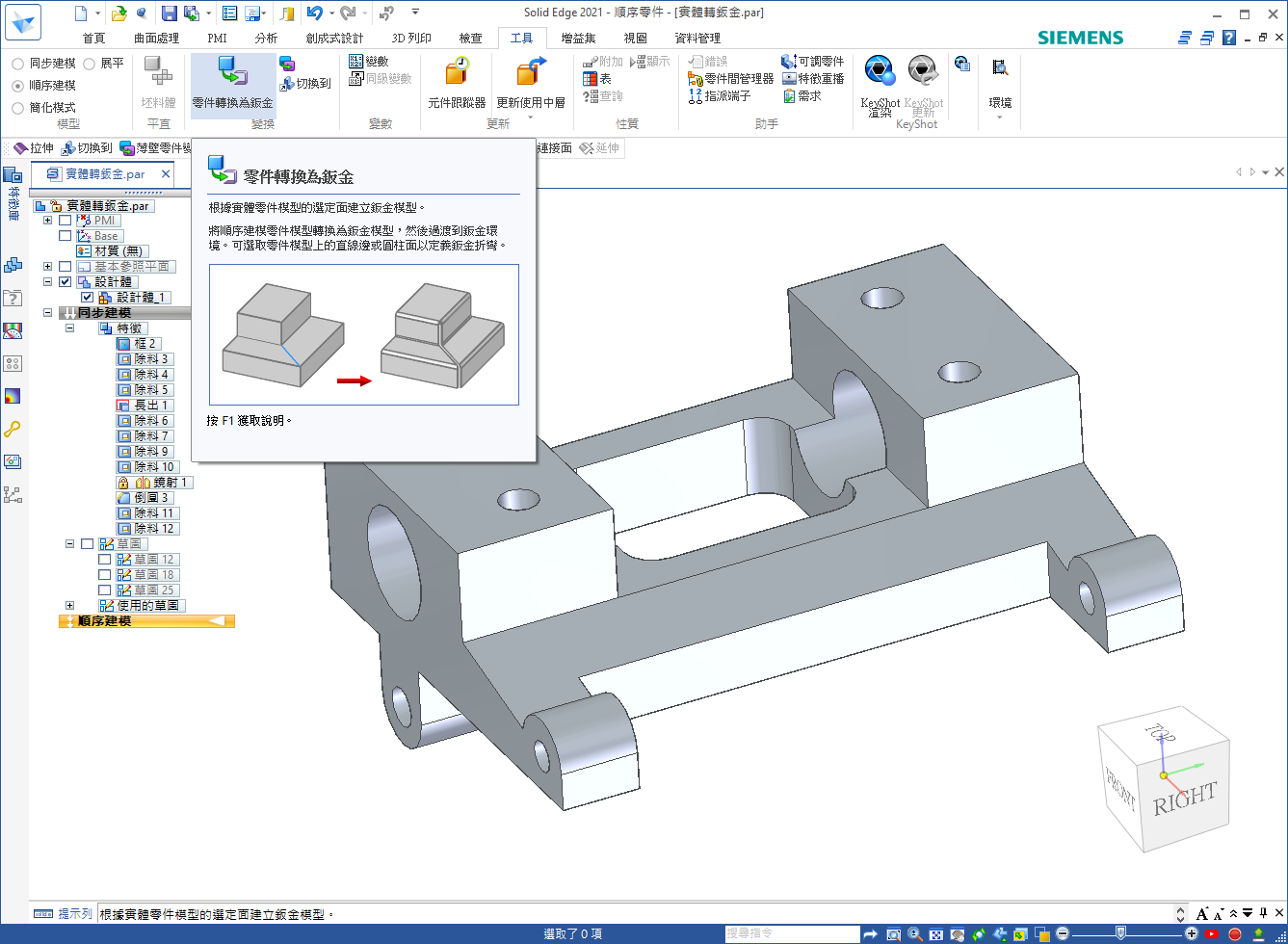

【工具】頁籤，選擇功能【零件轉換為鈑金】。(只有在順序建模環境下才有此選項)。

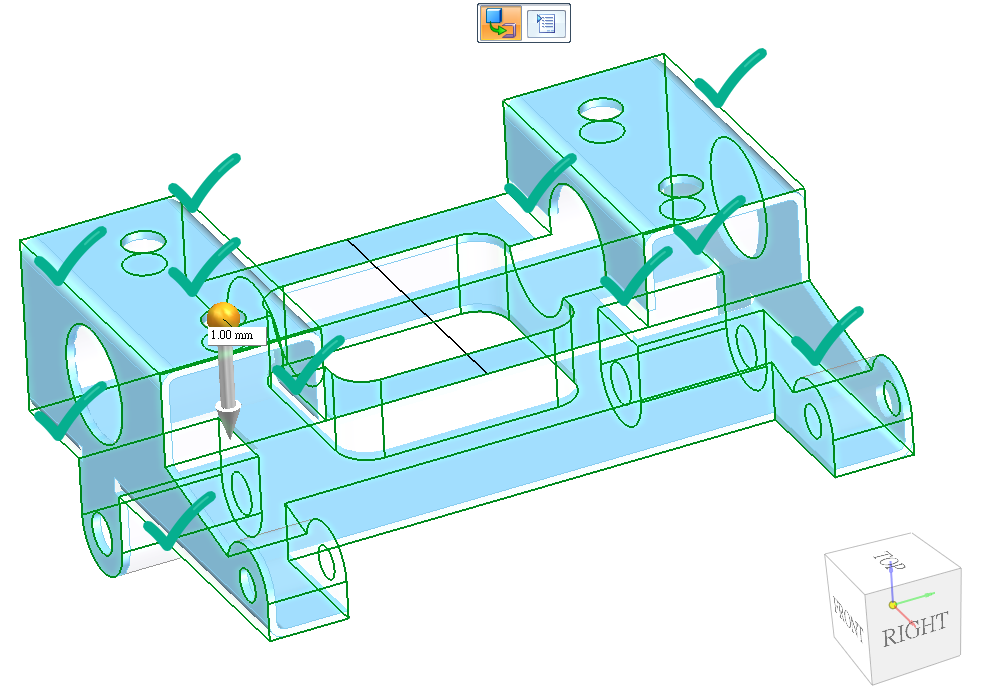

將所有折彎邊都選起來，沒有選的地方都會呈現裂縫。

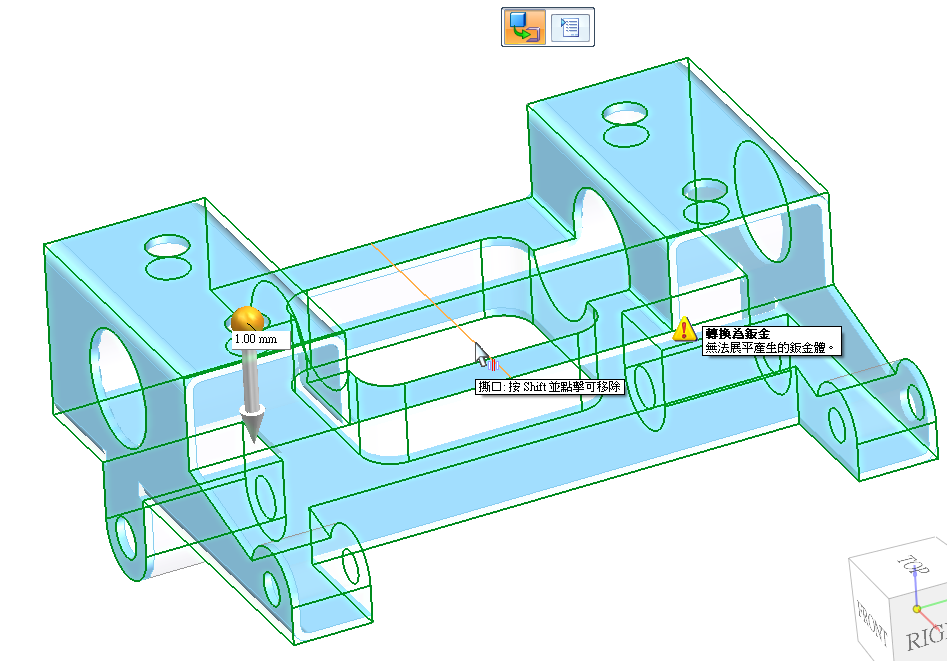

如果連接邊都點起來，必須要有一個撕裂邊，可以先繪製一條草繪線，在此時點 "R" 選取撕裂口，游標會呈現

點擊撕裂口，以達成撕裂開。

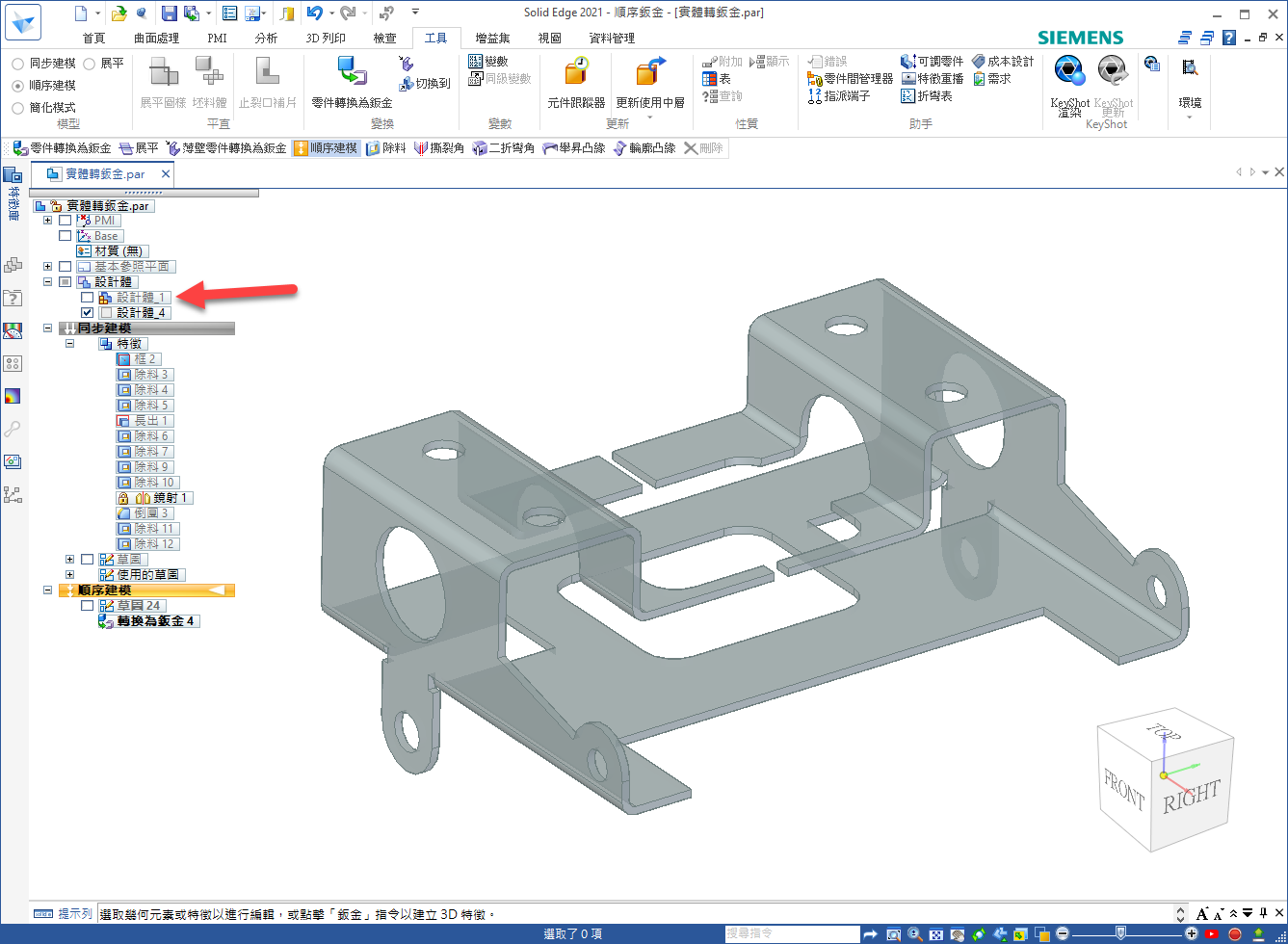

隱藏設計體，確認完成的鈑金。...(完)
