Solid Edge 封閉草圖指示符指令 – 2023/10/27

十月

Posted by Monica

Category:

在Solid Edge 2023的順序建模當中，已經提供使用者可以如同同步建模這樣，辨認草圖的區域進行長料/除料。

而在先前的技術專欄「Solid Edge 在順序建模中使用複雜草圖區域建模」當中，也有介紹到如果遇到複雜區域的草圖，

可以取消「啟動區域」的功能。

但如果是在繪製過程當中，就需要先取消區域的功能，則可以參考以下的操作方式。

步驟1 步驟2 步驟3 步驟4

首先，進入草圖環境當中進行繪圖。

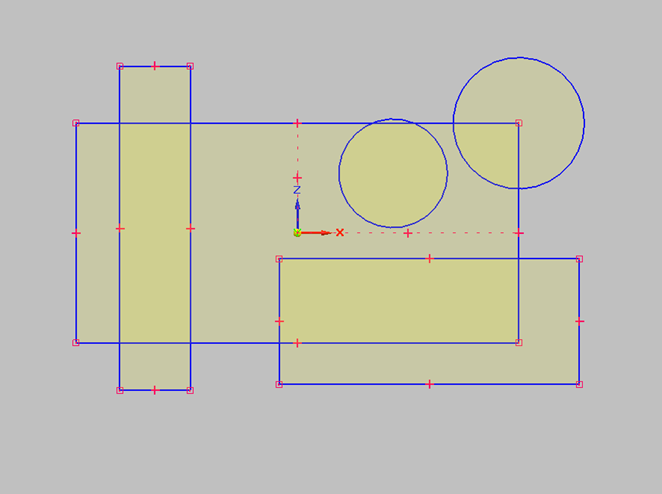

此時可以看到區域都以淡黃色呈現。

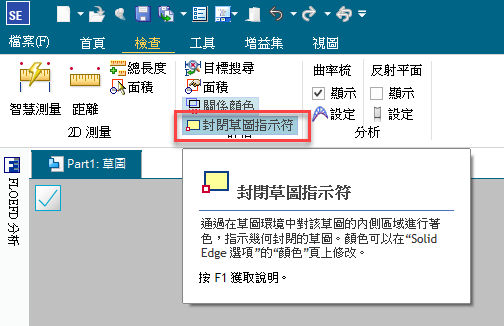

接著點選檢查當中的「封閉草圖指示符」指令。此指令預設是開啟狀態，點選之後會將其關閉。

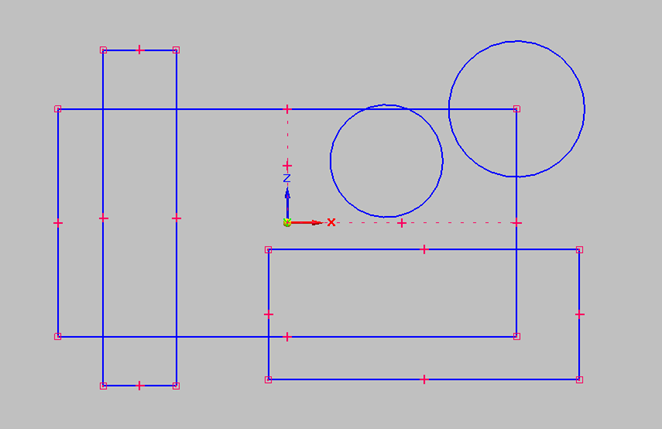

關閉「封閉草圖指示符」之後，使用者就可以看到中間的區域不再呈現顏色，也表示軟體此時將不再計算中間區域大小。
藉此降低面臨繪製複雜草圖時的硬體負擔。

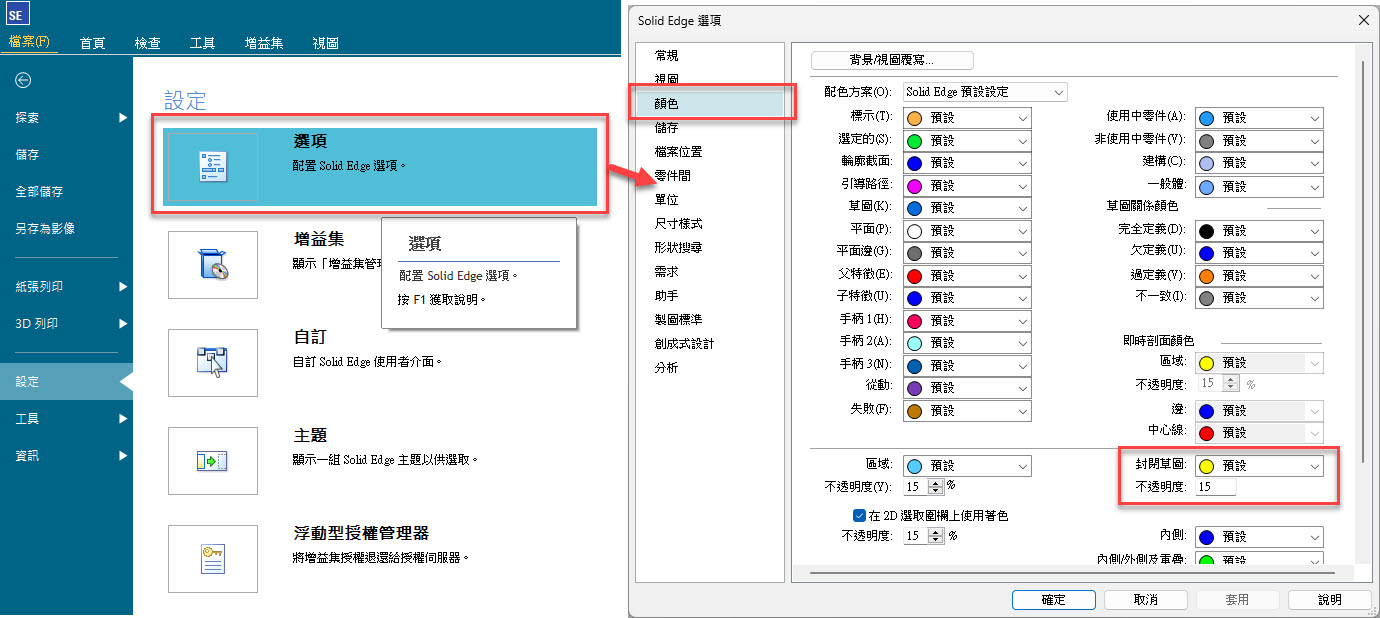

如使用者習慣使用其他顏色，則可以到「Solid Edge選項」當中，選擇「顏色」。
封閉草圖當中的顏色可以自行修改變更，也可以修改不透明度。…(完)
