Solid Edge 對齊標註 – 2025/11/28
28
十一月
在工程圖中，如遇到很多的「標註」需要排列整齊，有沒有方便的方式，可以快速整理?
以下介紹，在 Solid Edge 中，使用「對齊文字」指令，將標註或註記，按選定規則排列整齊。
1 2 3 4

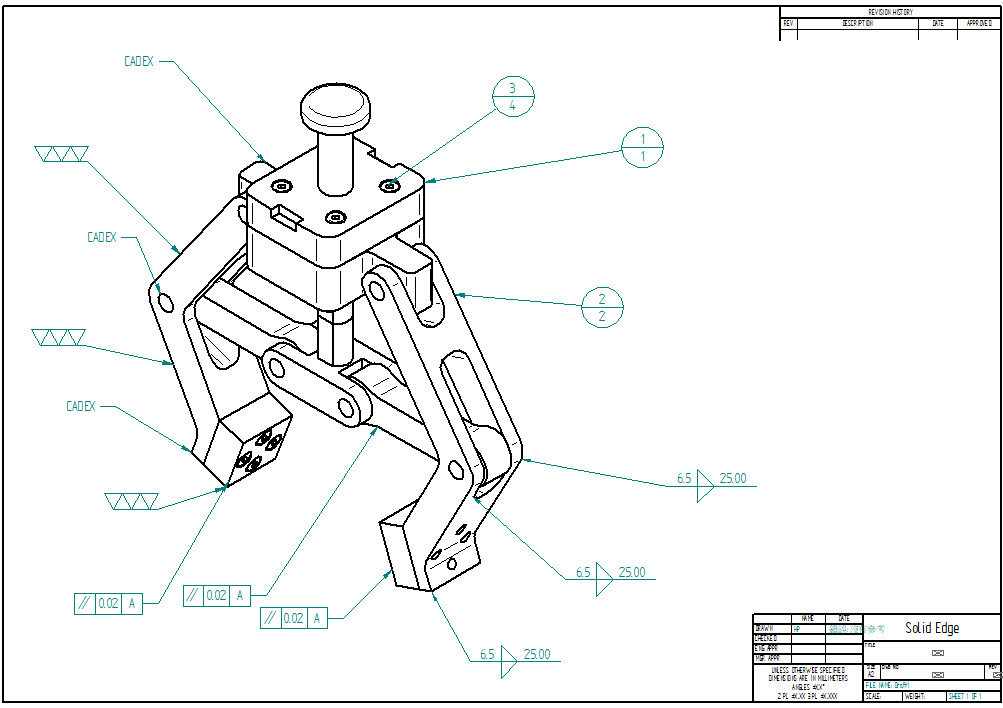

如下圖所示，註釋文字、表面粗糙度、號球、幾何公差符號、銲接記號...等等，標示之後，暫先隨意放置。
※ 備註：範例中僅為說明功能操作，標註方式非依照正確圖學標示。
※ 備註：範例中僅為說明功能操作，標註方式非依照正確圖學標示。

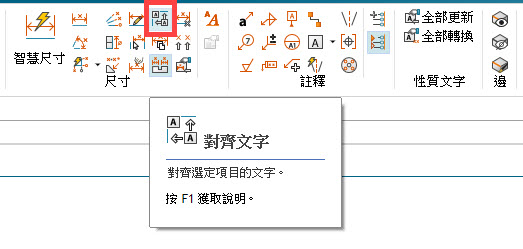

接下來，可以點選「對齊文字」將上述的符號對齊。

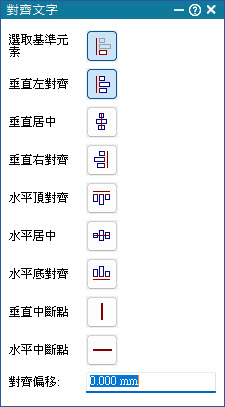

在工具列中，選擇對齊的類型，分別有：垂直左/中/右對齊，或是，水平上/中/下對齊。
垂直/水平中斷點，則是以折線的「轉折處」作為基準點進行對齊。
垂直/水平中斷點，則是以折線的「轉折處」作為基準點進行對齊。

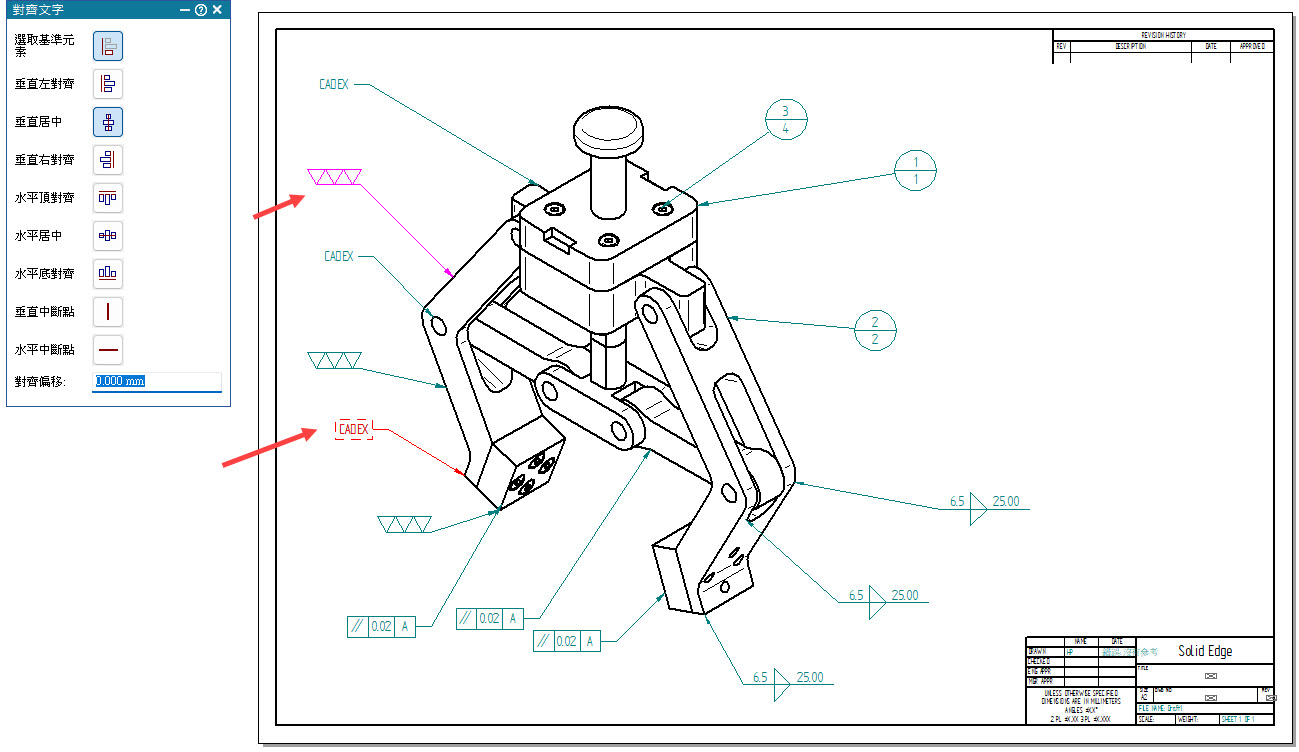

接續，只要依序點選需要對齊的註釋文字即可。
「紫紅色」為對齊的基準物件，其他的物件會以紫紅色的物件為準進行對齊。
這樣即可完成對齊方式，適用於：註釋文字、表面粗糙度、號球、幾何公差符號、銲接記號、尺寸...等，都適用。…(完成)
「紫紅色」為對齊的基準物件，其他的物件會以紫紅色的物件為準進行對齊。
這樣即可完成對齊方式，適用於：註釋文字、表面粗糙度、號球、幾何公差符號、銲接記號、尺寸...等，都適用。…(完成)
林彥錡 Kevin Lin
