Solid Edge 尺寸檢查器 – 2025/01/17
17
一月
通常在產品設計的過程中，工程師需要進行尺寸標註，但對工程師而言，最在意的是，尺寸有沒有遺漏或重複的標註。
Solid Edge提供了「進階PMI」模組，在「進階PMI」模組中，使用者可以透過「尺寸檢查器」來確認，標註是否有遺漏或重複標註…等問題。
※ 備註：「進階PMI」為加購模組
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10

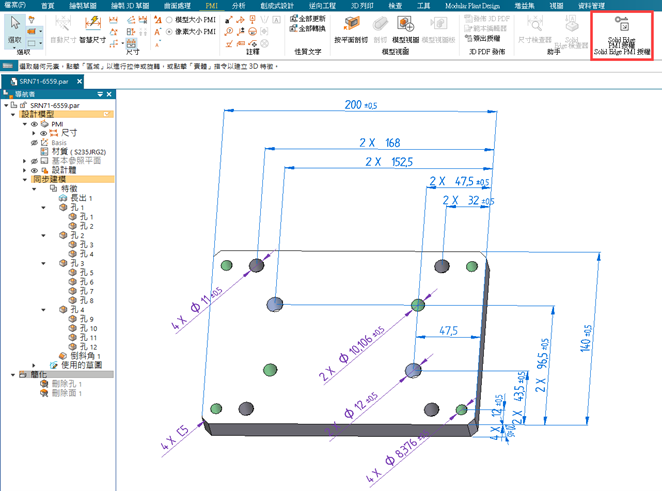

Solid Edge開啟零件後，在「PMI」的頁籤中找到「Solid Edge PMI授權」指令，可開啟「Solid Edge PMI」的授權。
※如要啟動Solid Edge附加模組，可透過「取得授權」的指令，由此啟動附加授權。
※如要啟動Solid Edge附加模組，可透過「取得授權」的指令，由此啟動附加授權。
啟動授權後，可使用「尺寸檢查器」指令。

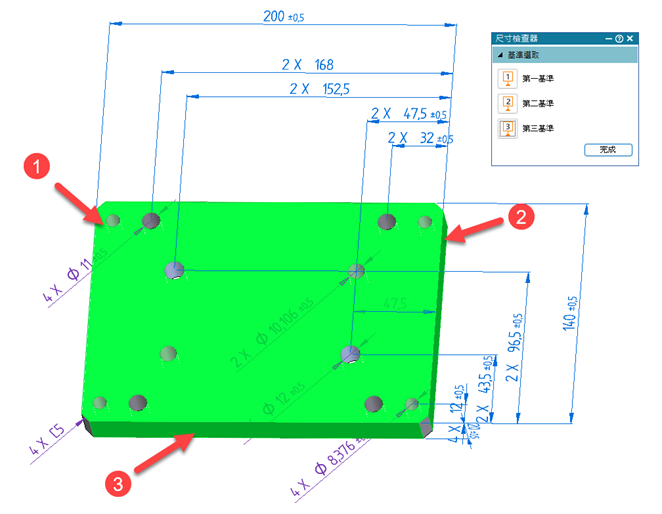

接著，點選模型的「三個尺寸基準面」，並且按「完成」，供軟體判斷尺寸是否正確。
※點選的三個基準面，基於座標系觀念，必須相互保持垂直。
※點選的三個基準面，基於座標系觀念，必須相互保持垂直。
選取完後，會出現尺寸的「檢查表」。

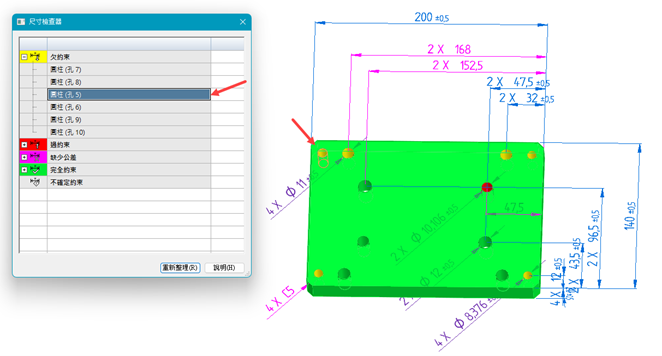

■ 檢查表會以各種顏色做為表示，前方的「+號」，可將列表打開來，讓使用者清楚細項內容。
■ 同時可以點選該特徵，以下圖為例：有「欠缺約束」尺寸的特徵會以「黃色」表示。
■ 如有點選特徵，如：「圓柱(孔5)」，則模型上會有「橘色」的亮顯，告知為哪一個特徵，方便使用者查看。
■ 檢查表會以各種顏色做為表示，前方的「+號」，可將列表打開來，讓使用者清楚細項內容。
■ 同時可以點選該特徵，以下圖為例：有「欠缺約束」尺寸的特徵會以「黃色」表示。
■ 如有點選特徵，如：「圓柱(孔5)」，則模型上會有「橘色」的亮顯，告知為哪一個特徵，方便使用者查看。

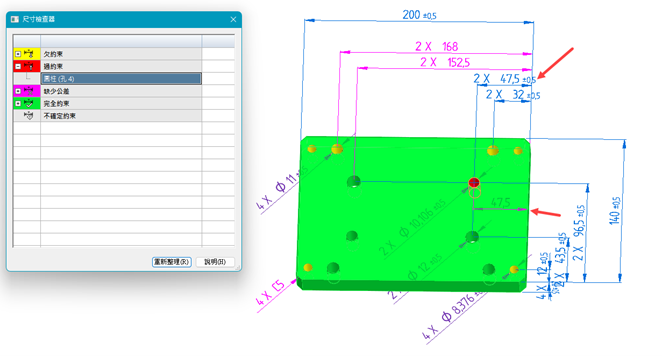

如出現「重複標註」，會以「過約束(紅色)」顯示，以範例而言：「圓柱(孔4)」是紅色顯示，
確認後，可看到有兩個「47.5」的尺寸標註。
確認後，可看到有兩個「47.5」的尺寸標註。

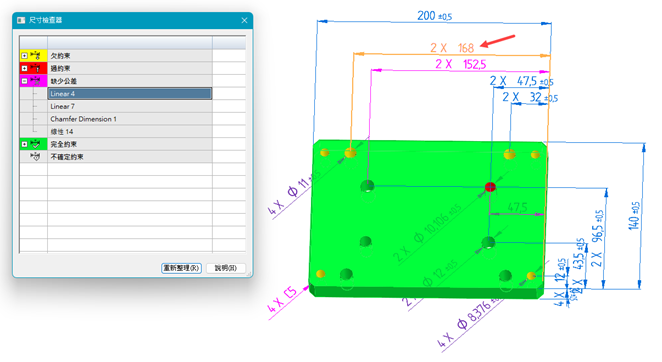

如果尺寸有「欠缺公差」，會以「紫紅色」顯示在尺寸上，點選時會亮顯為「橘色」，藉此能知道哪些尺寸沒有公差，可視需求選擇是否增加公差。

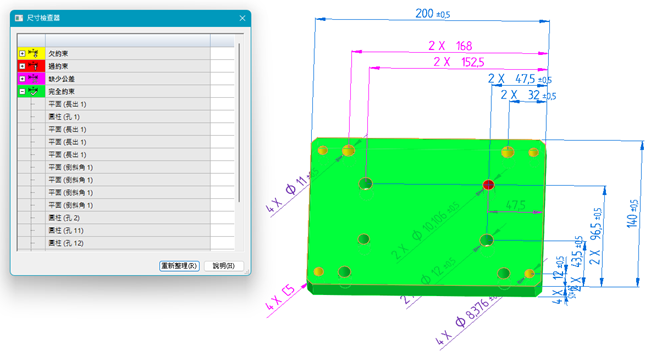

如果特徵的尺寸為「完整標註」，則是以「綠色」呈現。

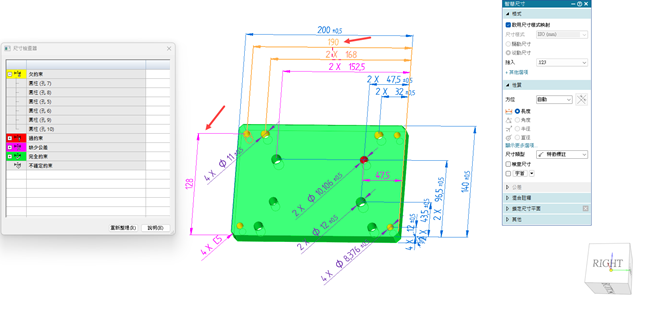

後續，如發現需要追加尺寸，可直接使用「尺寸標註」功能進行標註，不需要關閉「尺寸檢查器」。
如下圖範例，原本「圓柱(孔5)」有欠缺尺寸，將欠缺的兩個尺寸補上。
如下圖範例，原本「圓柱(孔5)」有欠缺尺寸，將欠缺的兩個尺寸補上。

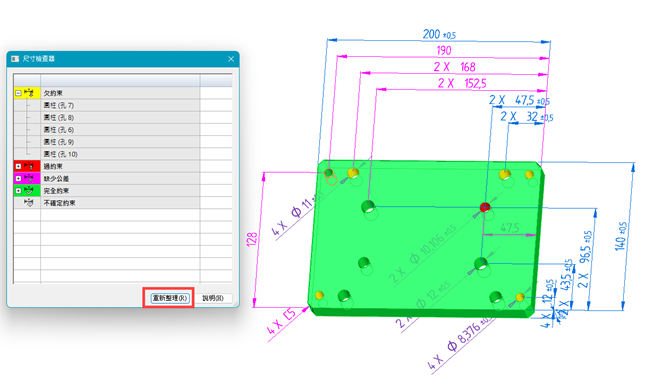

完成後按下「重新整理」，可看到「圓柱(孔5)」已從「欠約束」的列表中移除了。

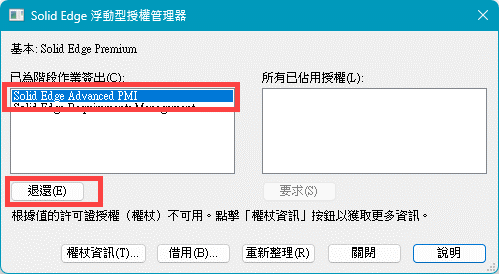

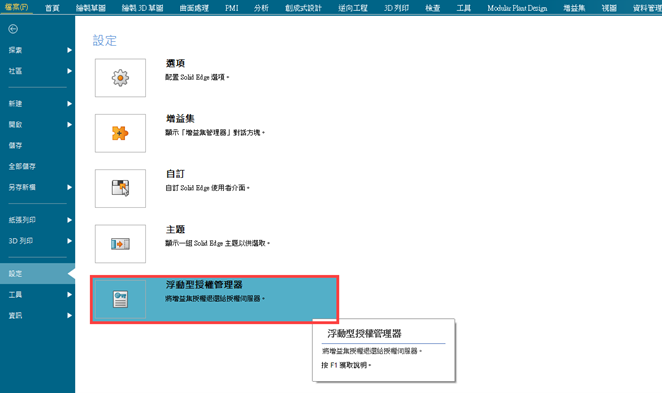

功能使用完畢後，如不繼續使用「Solid Edge PMI」，可從Solid Edge「設定」中，選擇「浮動型授權管理器」，
視窗開啟後，選擇「Solid Edge Advanced PMI」，點選「歸還」。即可釋出此附加模組，供其他同仁使用。…(完成)
視窗開啟後，選擇「Solid Edge Advanced PMI」，點選「歸還」。即可釋出此附加模組，供其他同仁使用。…(完成)
林彥錡 Kevin Lin
