Solid Edge 尺寸線重用 – 2024/03/28

三月

Posted by Monica

Category:

在Solid Edge中，當使用者已標註「智慧尺寸/間距尺寸」後，可以將現有的尺寸線鎖到其他點，不需再重新標註，藉此方式即可讓製圖者加速作業時間。

(※零件環境與工程圖環境皆可使用)

請參考以下說明:

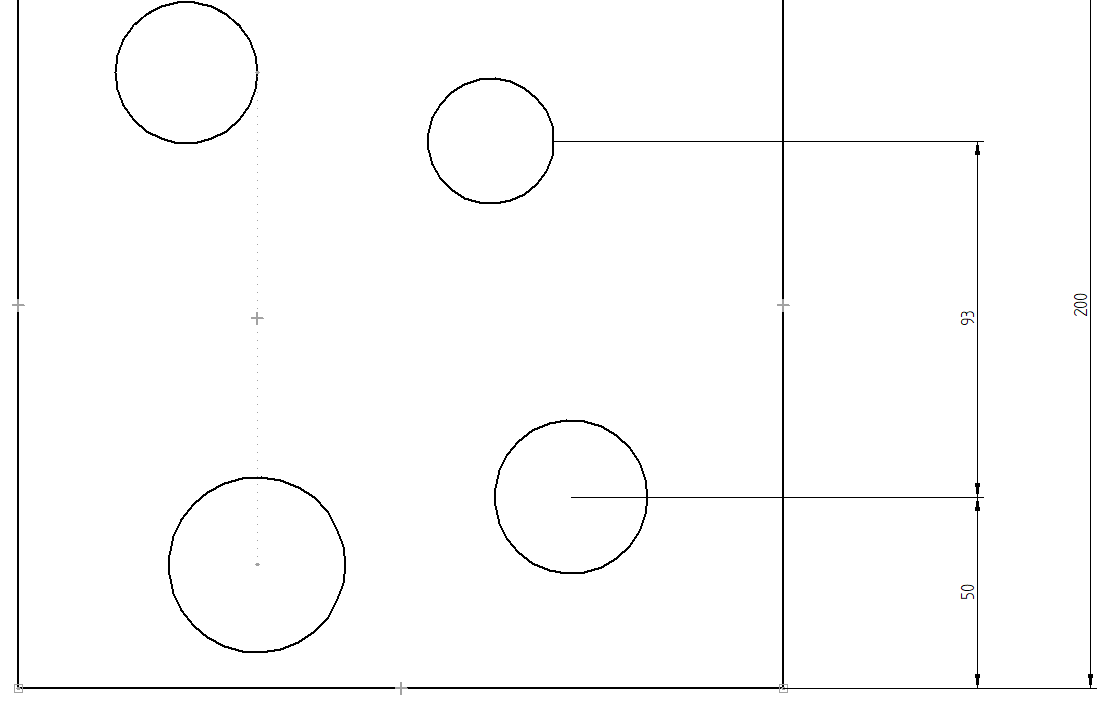

針對零件進行尺寸標註後，如何對尺寸線重用(重新擺放、調整位置)。

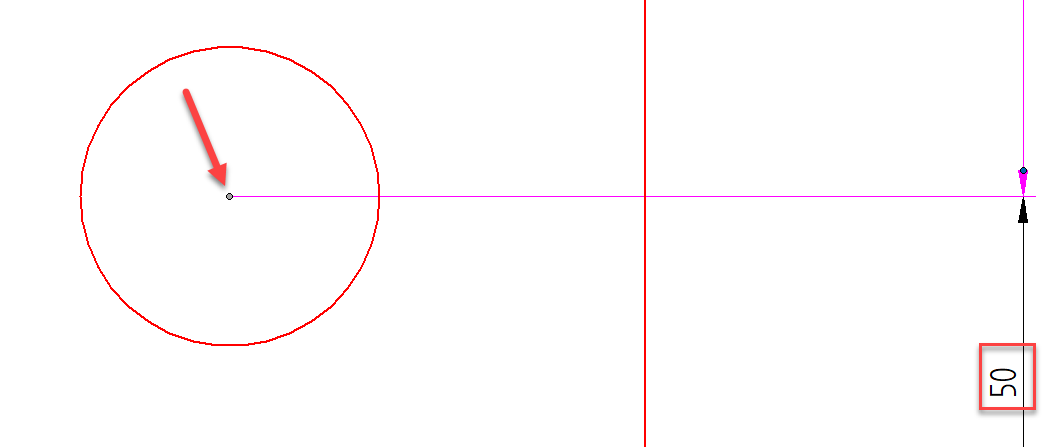

此時按著「Alt」鍵加上「滑鼠左鍵」，點擊標註點，即可拉動尺寸線，重新進行鎖點。

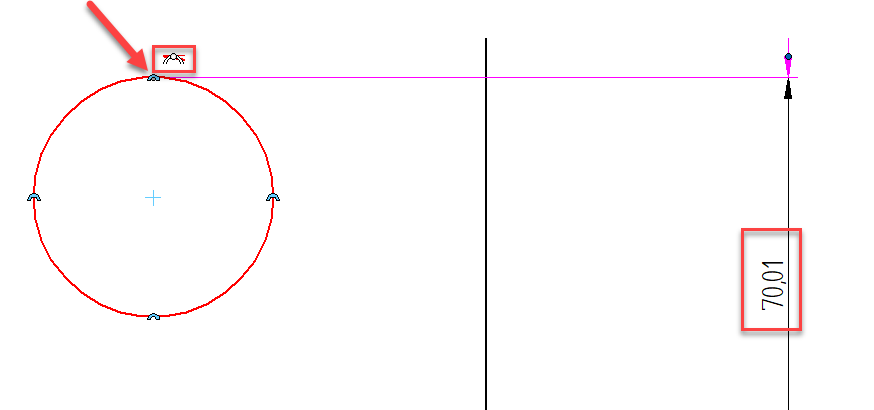

重新進行鎖點輪廓點後，尺寸會同步修改。

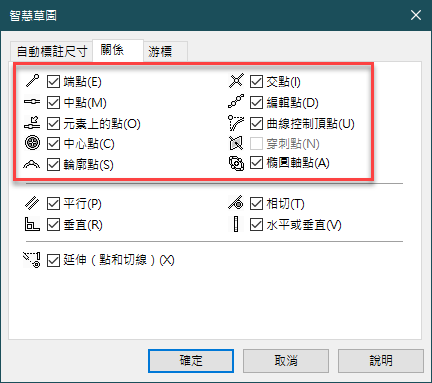

除輪廓點之外，系統還可以偵測以下關係。…(完成)。

柯成喜 David_Kug
