在同步建模內建構草圖的時候，有時候我們會發現當同一草圖資料太豐富的時候會造成lag的情形發生。這是因為同步建模內只要是封閉的區域，軟體會自動將其認為一個區塊(Block)，所以當今天小區塊太多時，會造成系統資源上的吃重。這邊要教大家一個小技巧可以把效能提昇的方式….

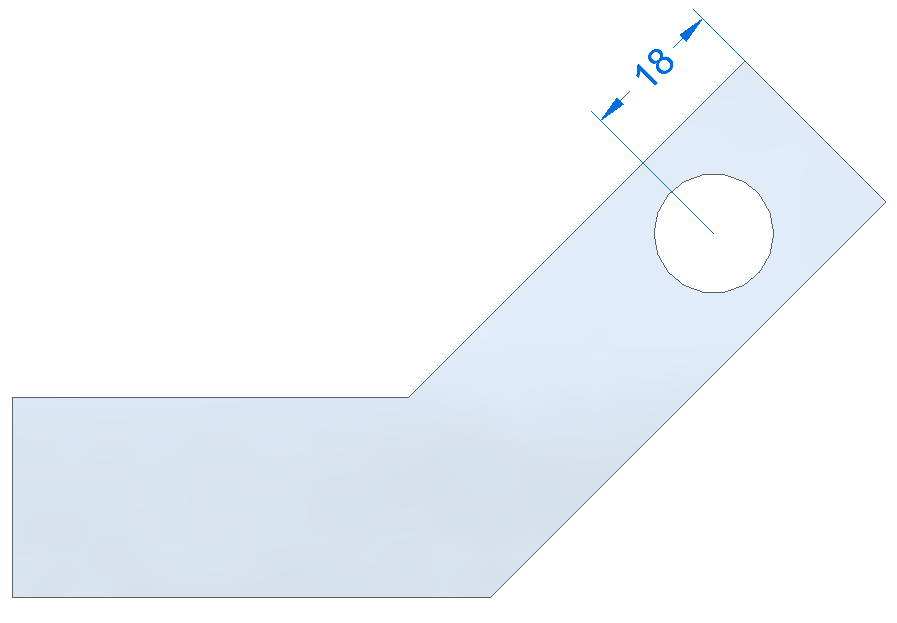

在繪製模型之後，使用者希望能標示出像這樣傾斜角度的尺寸線，這樣才能藉由同步建模的功能，進行修改調整。

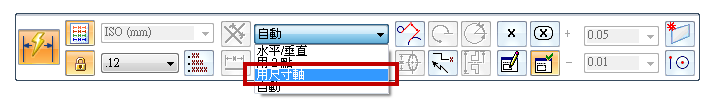

遇到這樣的尺寸標註，使用者可以利用智慧尺寸，在智慧尺寸當中，使用者可以利用「用尺寸軸」的方式進行標註。

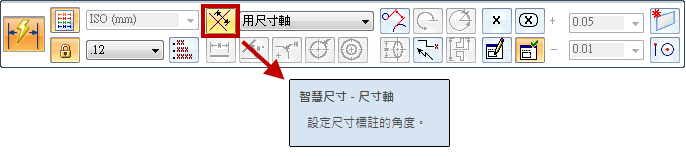

標示尺寸的時候，使用者先點選尺寸軸指令，告訴Solid Edge尺寸標註時，需要依循的軸向。

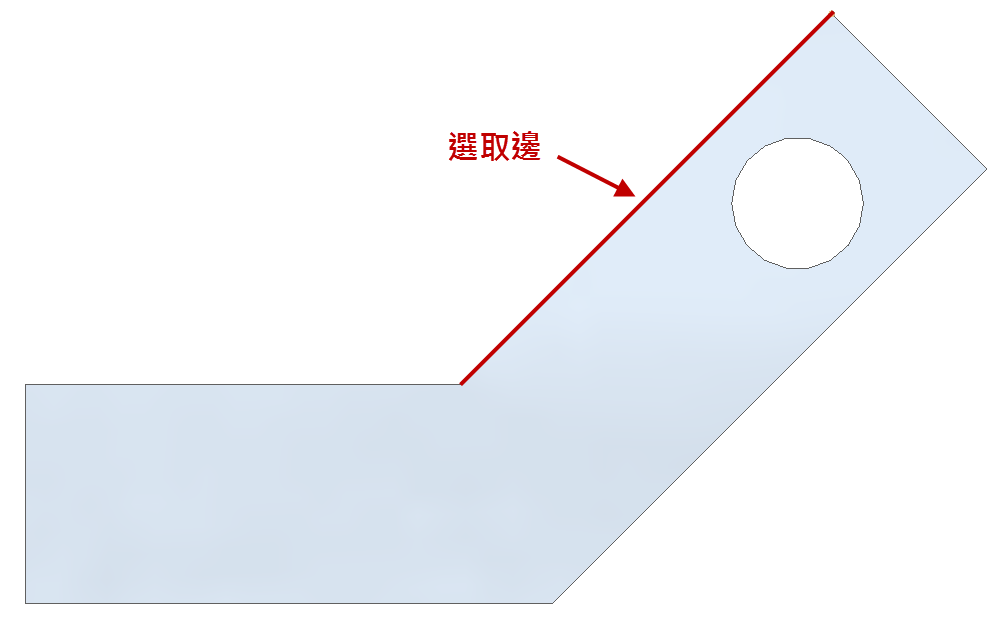

選擇一個邊線作為尺寸線要參考的軸向。

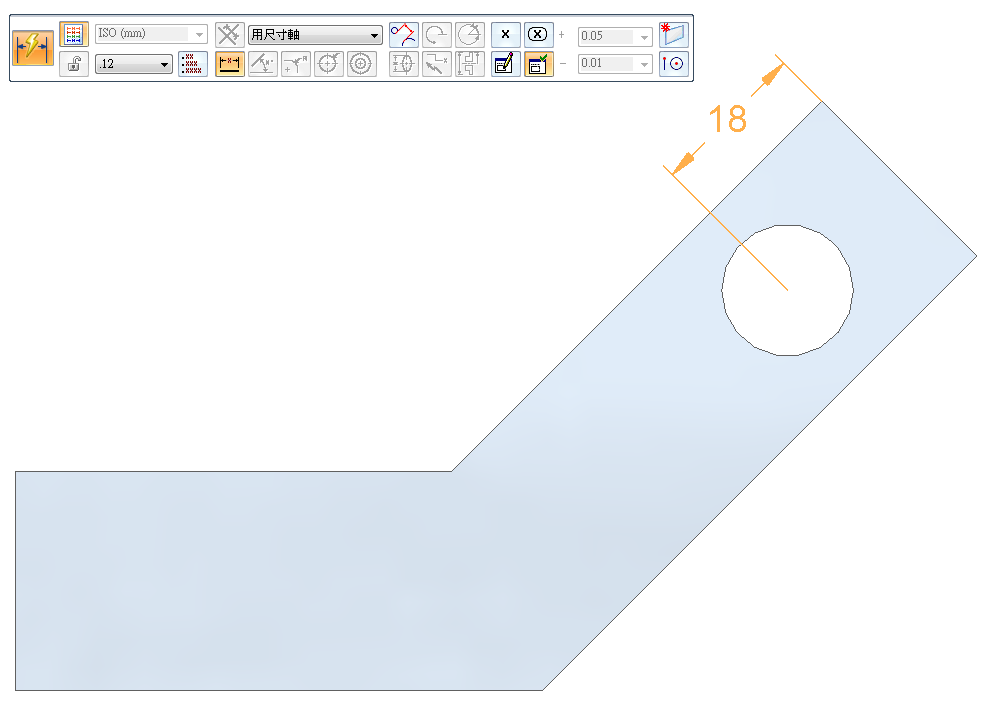

最後依照平常標註的方式，點選孔與邊線，即可標註出這樣傾斜的尺寸標註。(完)

林彥錡 Kevin Lin
