Solid Edge 局部詳圖如何使用對稱直徑的功能 – 2025/02/07

二月

Posted by Monica

Category:

Solid Edge標註工程圖時，當使用者標註「對稱直徑」後，如果使用「局部詳圖」功能，無法將「尺寸」資訊一併呈現在局部詳圖上，

透過以下方法，可順利將資訊呈現在局部詳圖上。

請參考以下說明：

步驟1 步驟2 步驟3 步驟4 步驟5 操作影片

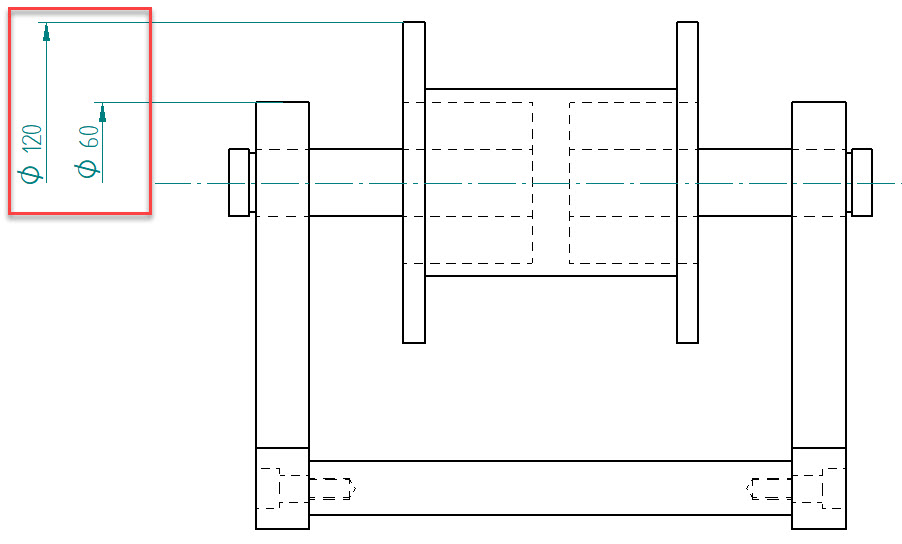

工程圖「標註直徑」，可使用「對稱直徑」的功能。

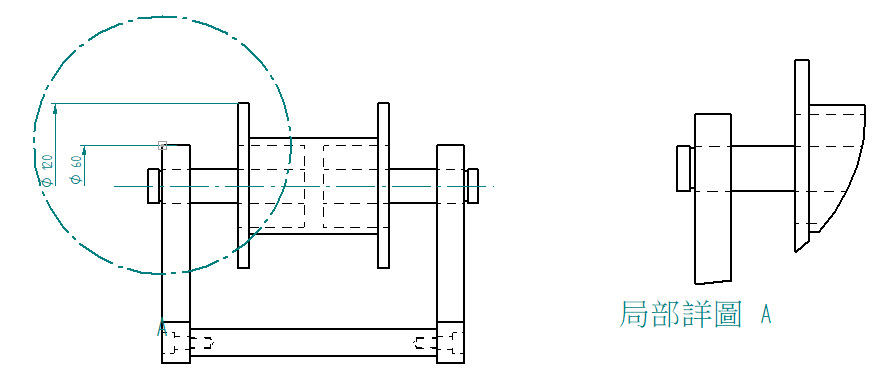

可透過「局度詳圖」的功能，將細節放大呈現，但，已經標註完的尺寸，無法呈現在局部詳圖上。

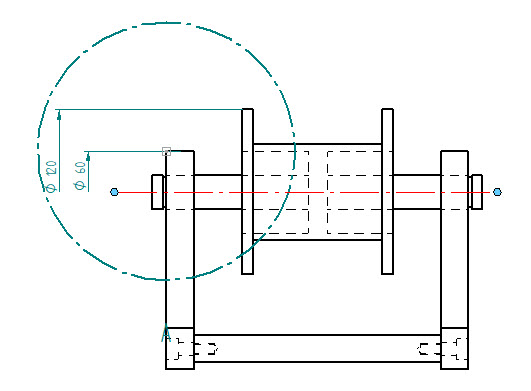

此時，一樣使用「對稱直徑」的功能，左鍵點擊「中心線」。

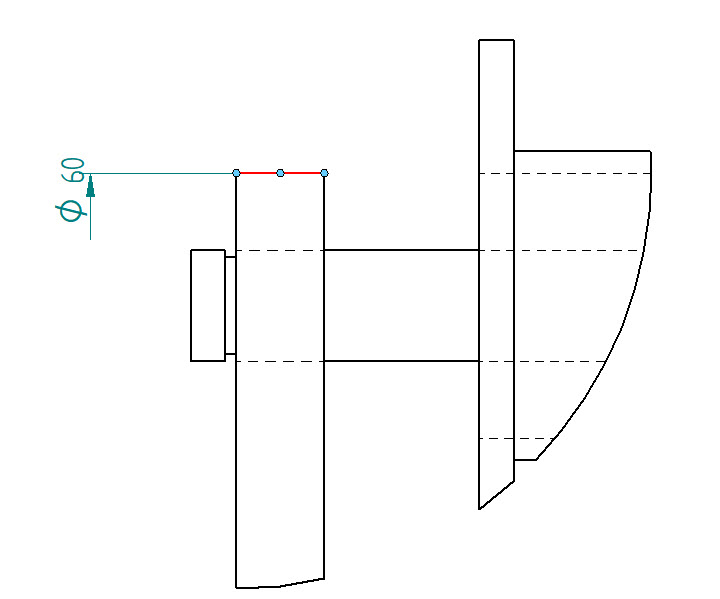

接著，左鍵點擊「邊線」即可標註出「對稱直徑」的尺寸。

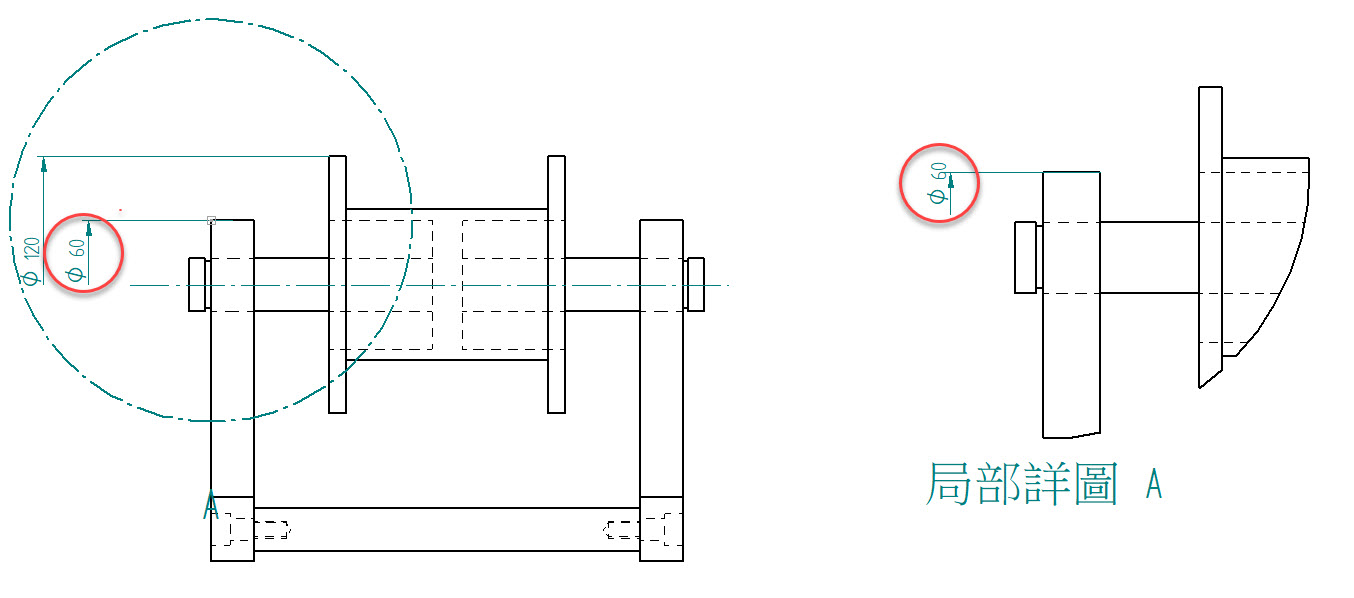

標註完成後，可發現在「局部詳圖」所呈現的尺寸，跟與視圖呈現的尺寸是一樣的。…(完成)
