Solid Edge 局部詳圖應用 – 2022/12/15
15
十二月

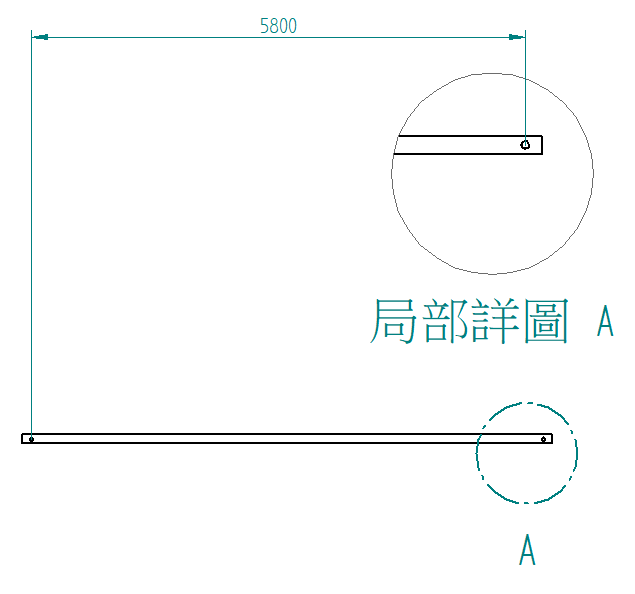

若模型是很長的零件或是標註位置離局部詳圖很遠，導致尺寸不好標註，且希望局部詳圖能保持尺寸的關聯性可以像附圖這樣標註，但比較不美觀(如附圖) ，可以利用一些方式讓尺寸的標註較為美觀。
附圖 步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

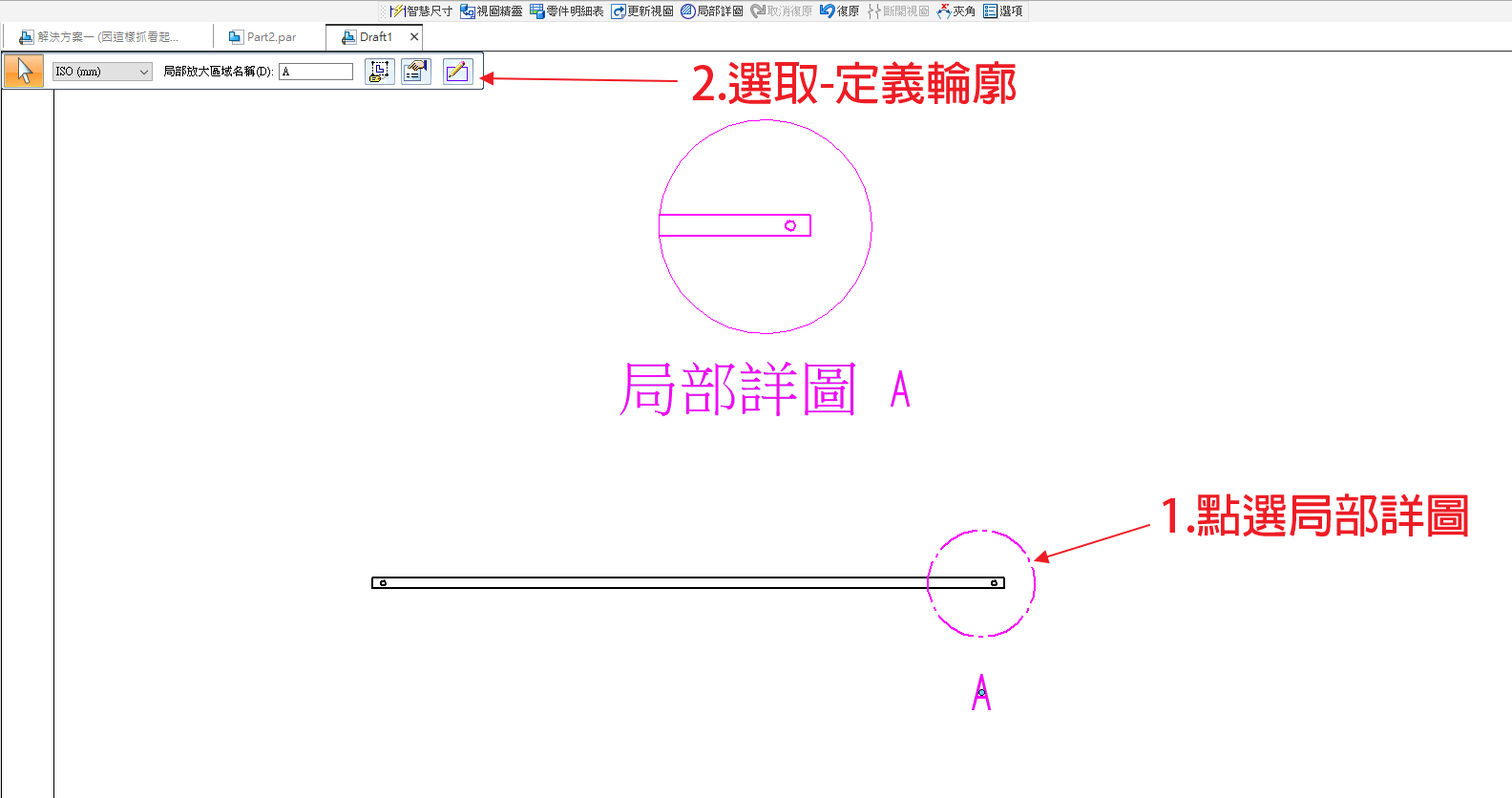

首先，針對局部詳圖的輪廓進行調整，點選「局部詳圖輪廓」，點選工具列「選取-定義輪廓」。

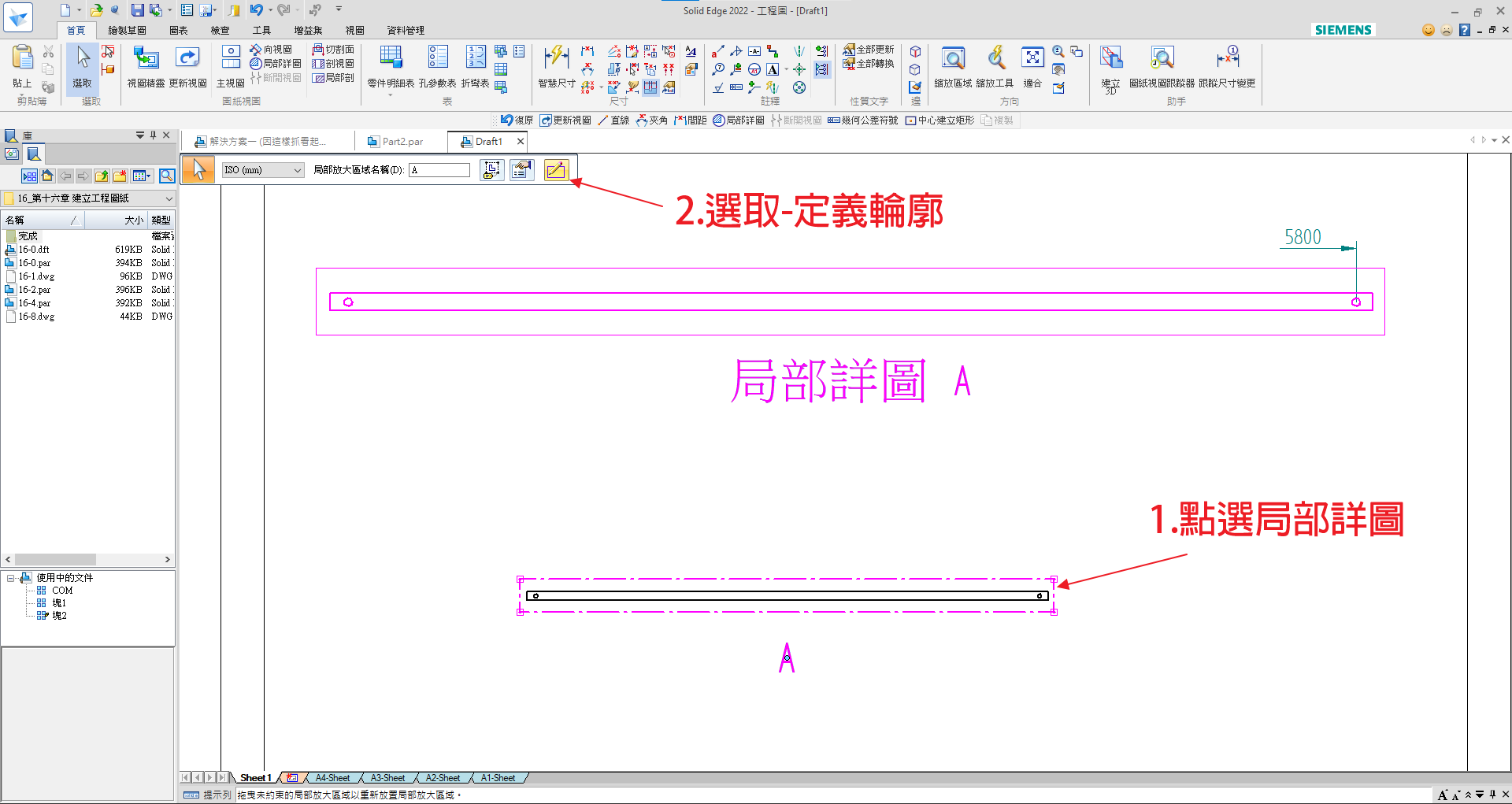

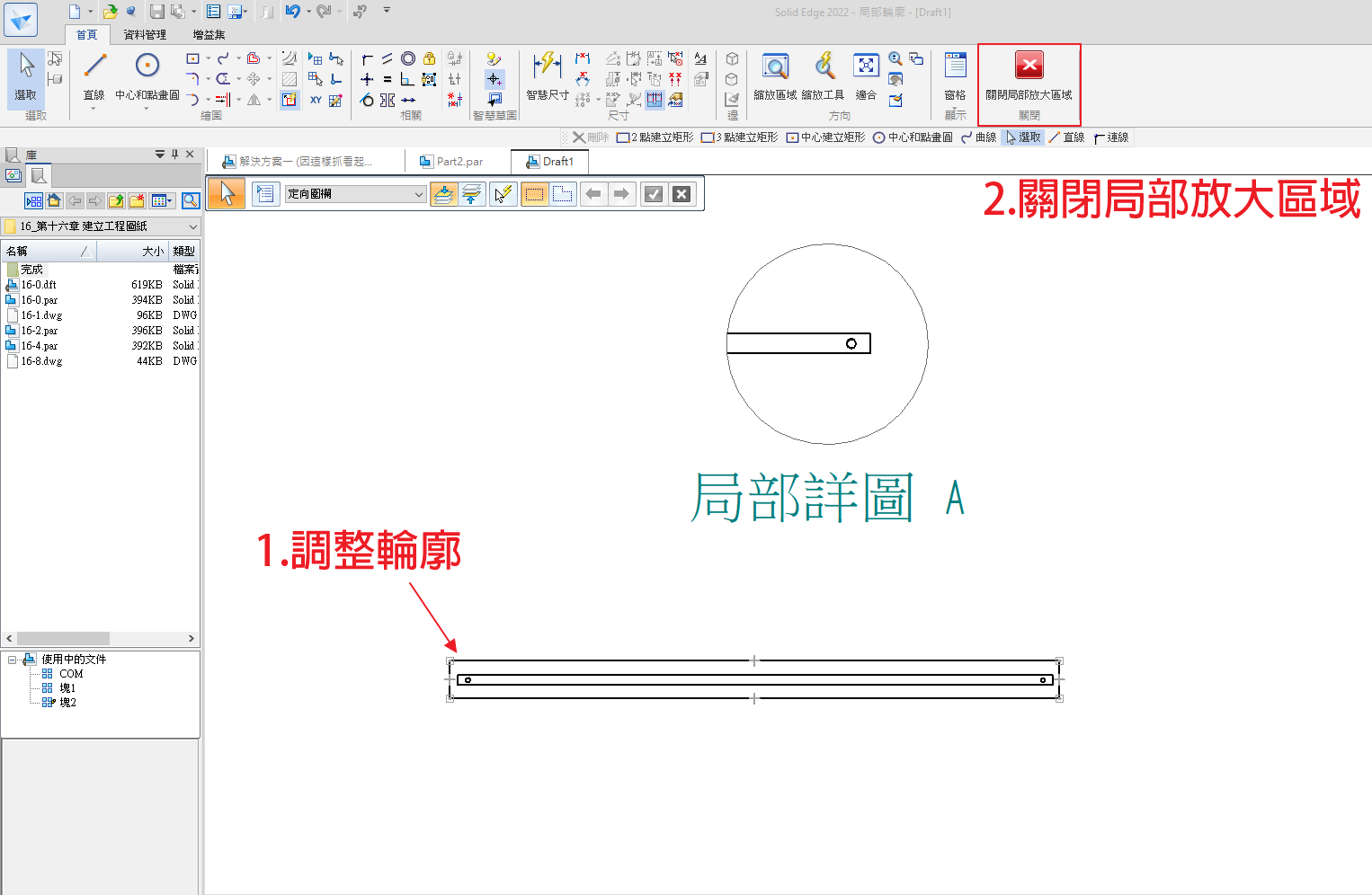

進入到「定義輪廓」的環境，針對局部詳圖的輪廓進行調整，透過繪製草圖的方式重新繪製一個大於模型的輪廓。

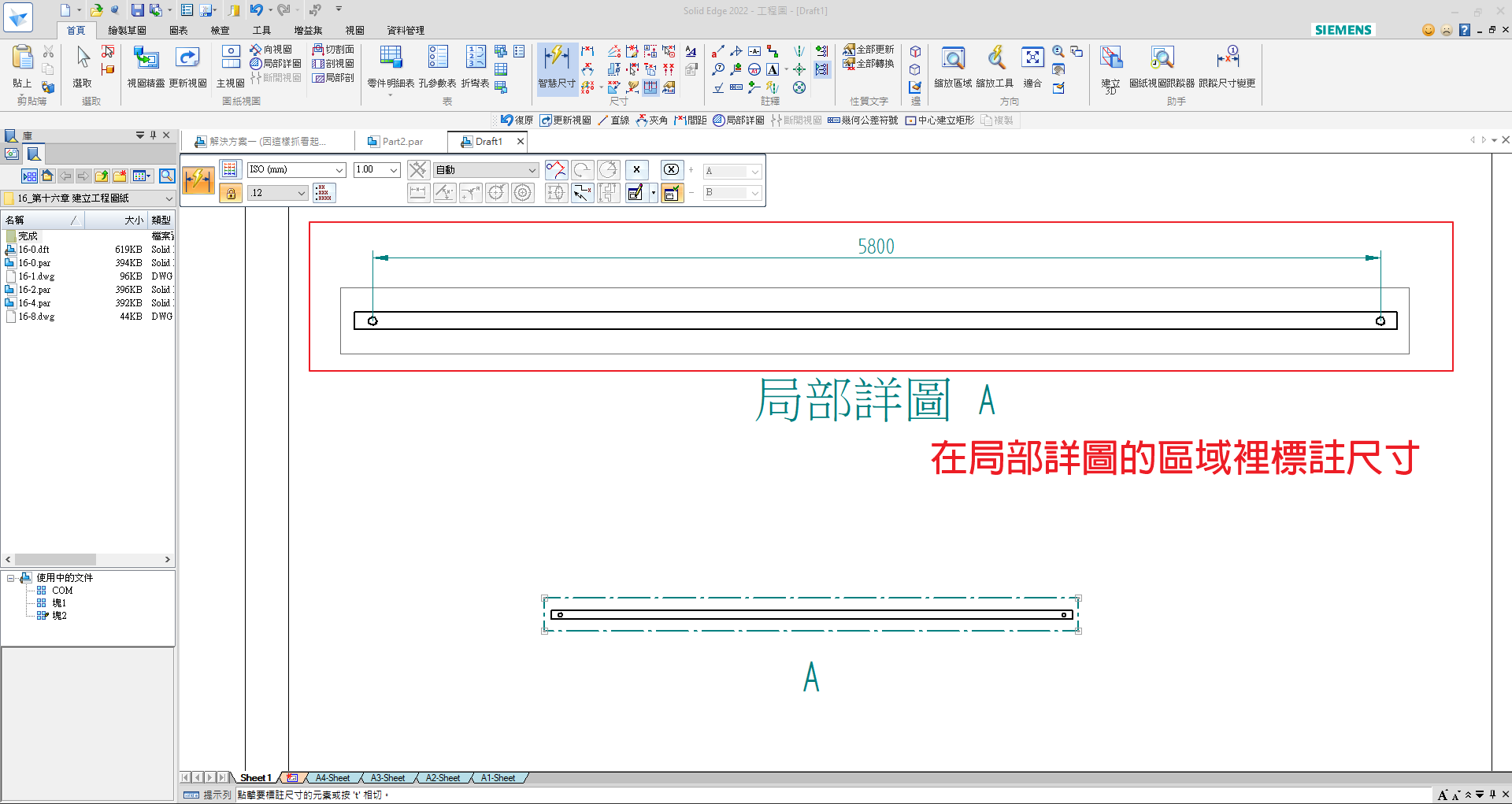

接著在局部詳圖裡標註尺寸。

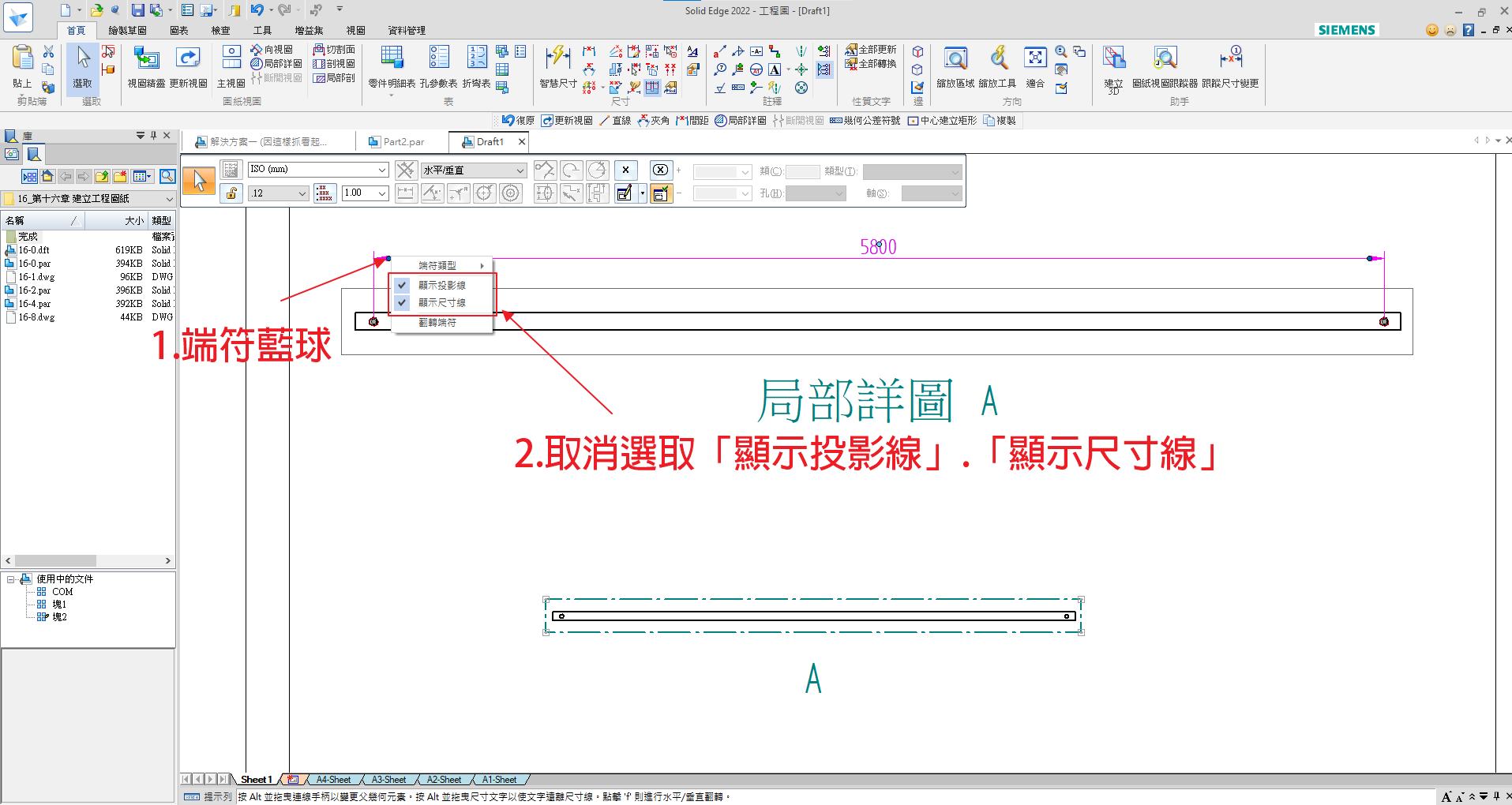

接下來，針對一端尺寸端符進行調整，點選尺寸端符的藍球，取消勾選「顯示投影線」、「顯示尺寸線」。

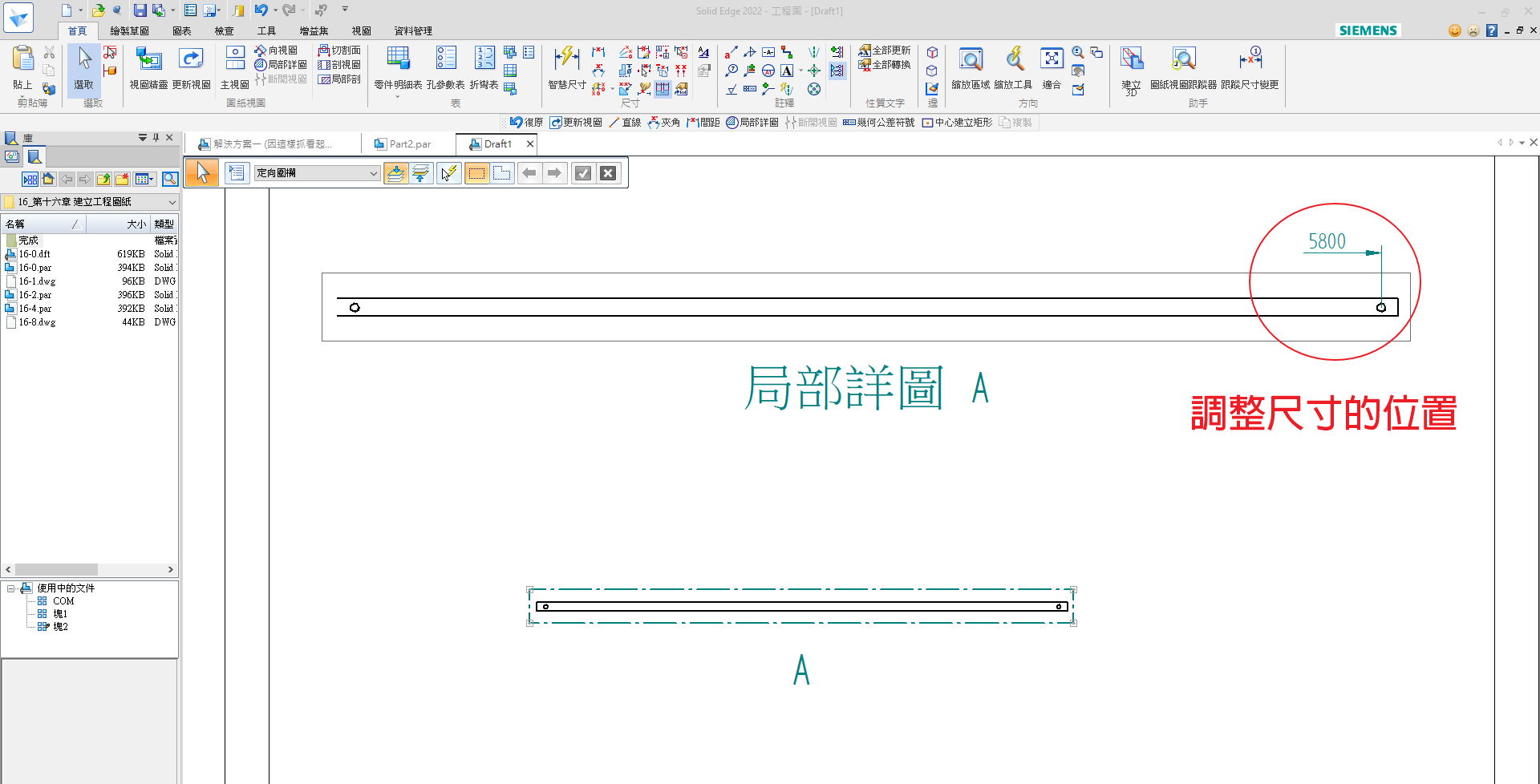

取消勾選「顯示投影線」、「顯示尺寸線」後，拖曳尺寸到您要放置的位置。

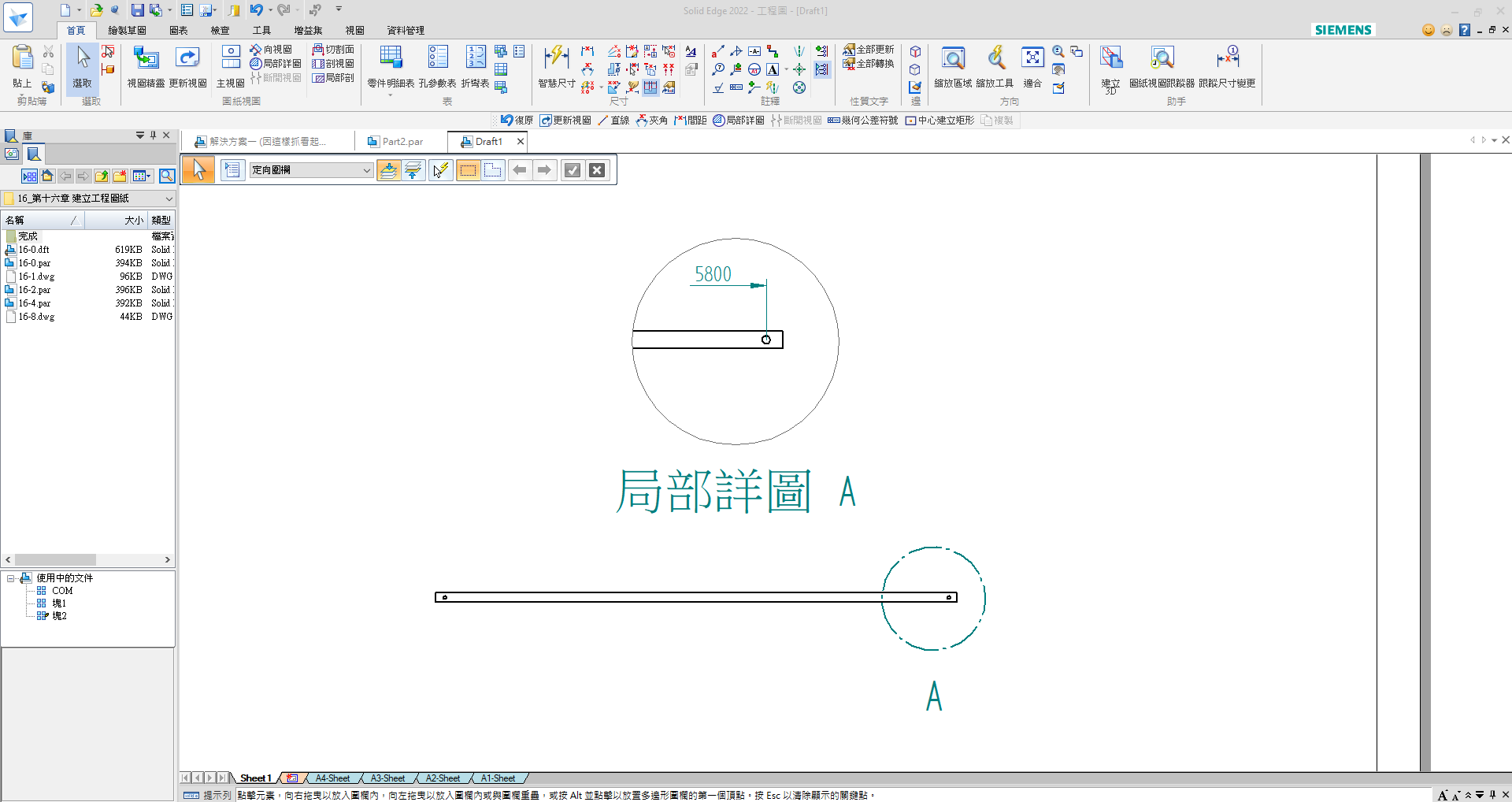

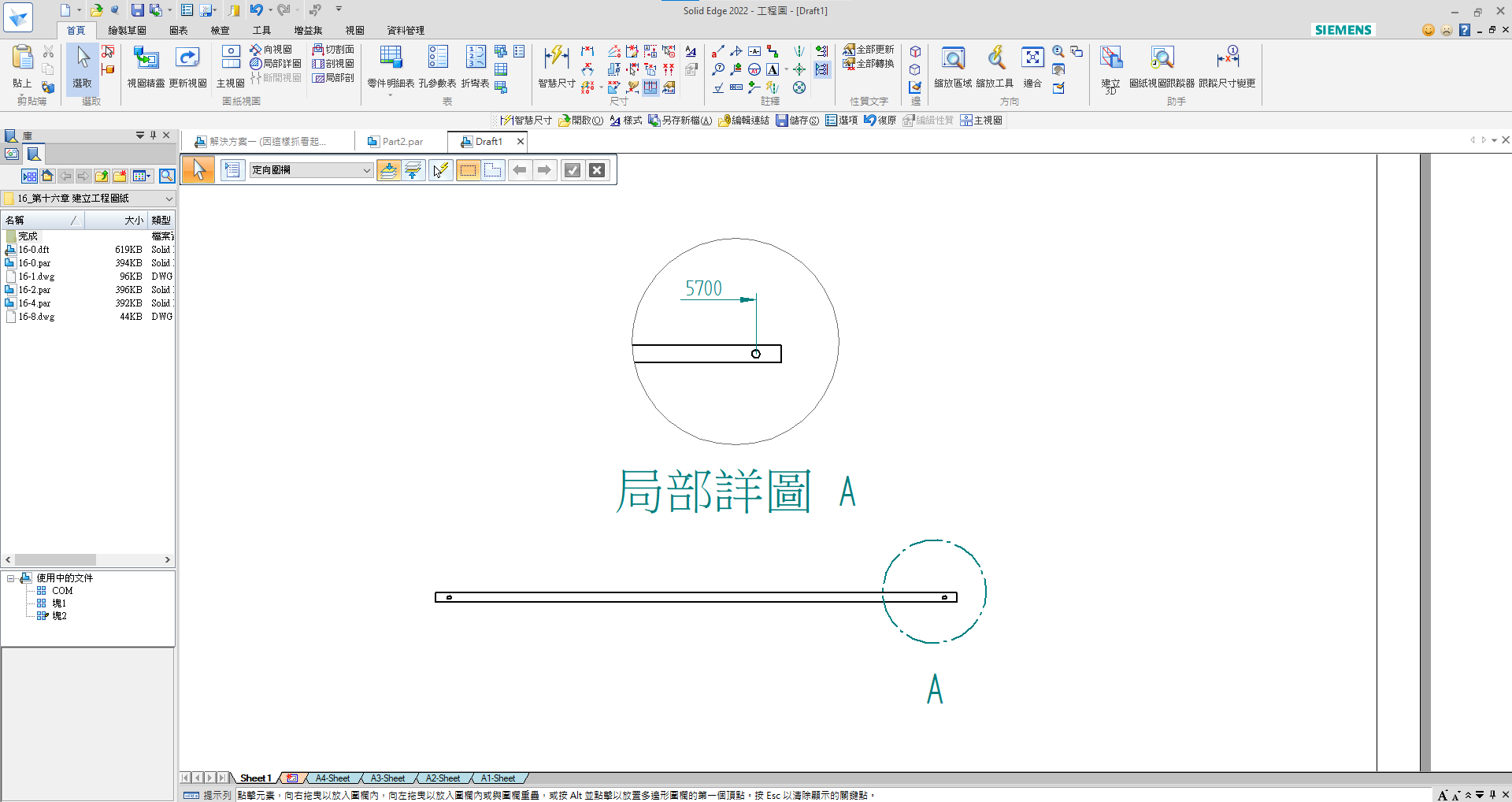

再重新調整局部詳圖的輪廓，這時您可以重新繪製您想要的輪廓，以此輪廓去放大您的視圖。

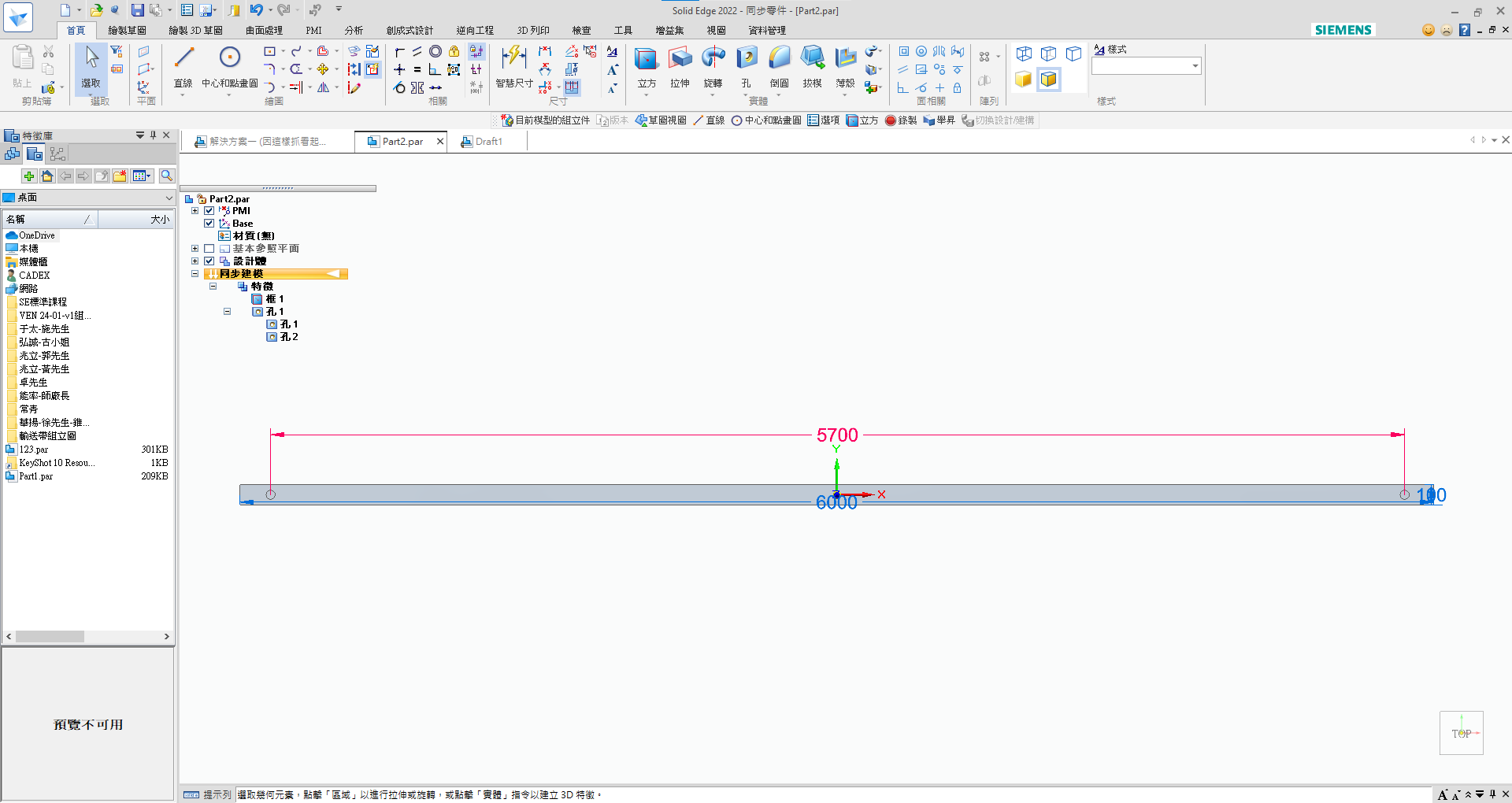

備註：3D模型調整時，2D工程圖尺寸仍有連結可直接利用「更新視圖」去完成尺寸的變更。…(完)
備註：3D模型調整時，2D工程圖尺寸仍有連結可直接利用「更新視圖」去完成尺寸的變更。…(完)
張志偉 Gavin Chang
