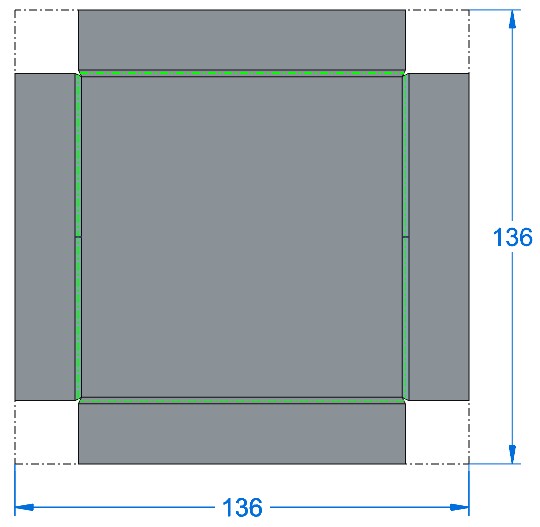

當鈑金件設計完成後，確保展開尺寸的精確性至關重要，這將直接影響成形後的尺寸是否符合設計需求。
Solid Edge 提供三種展開方式，讓使用者根據不同需求調整展平扣料設定，以獲取最符合實際製造條件的展平係數。
圖示 步驟1 步驟2 步驟3 步驟4

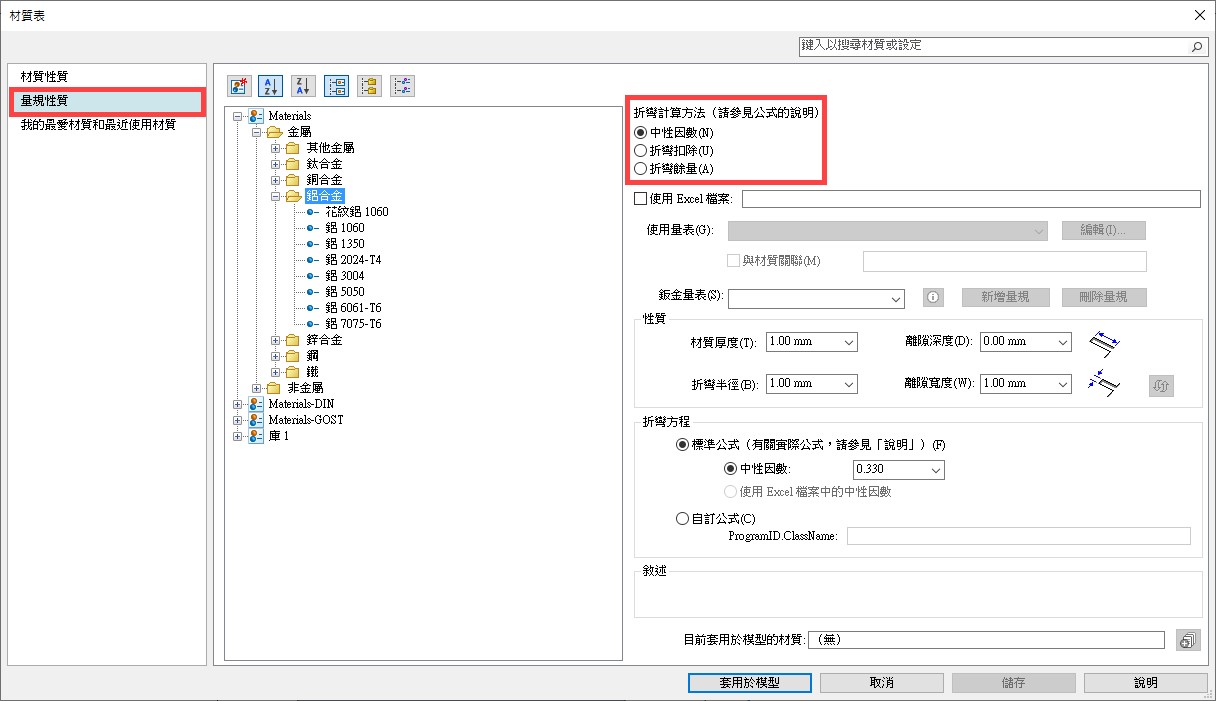

首先，使用者可以從「材質表」找到「量規性質」，Soild Edge提供3種折彎計算方式，使用者可以依照需求選擇其中一種使用。
中性因數(K值)：「中性面從原始位置移動的長度與板材厚度的比率」，此數值為(0-1)的數值，使用者可以依照廠內扣料方式，設定對應的中性因數，得到調整後的展平尺寸。

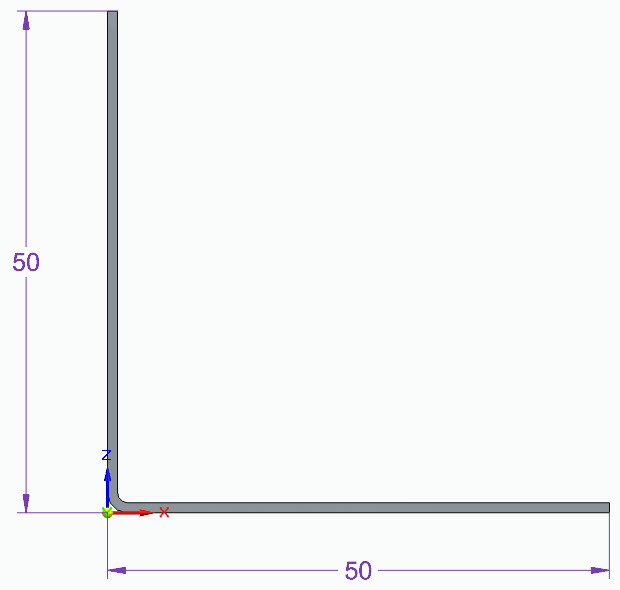

Ex：厚度1t。

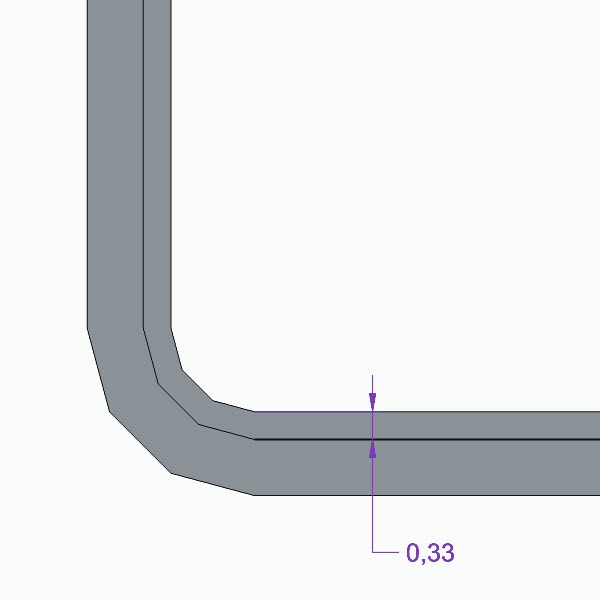

中性因數：0.33。

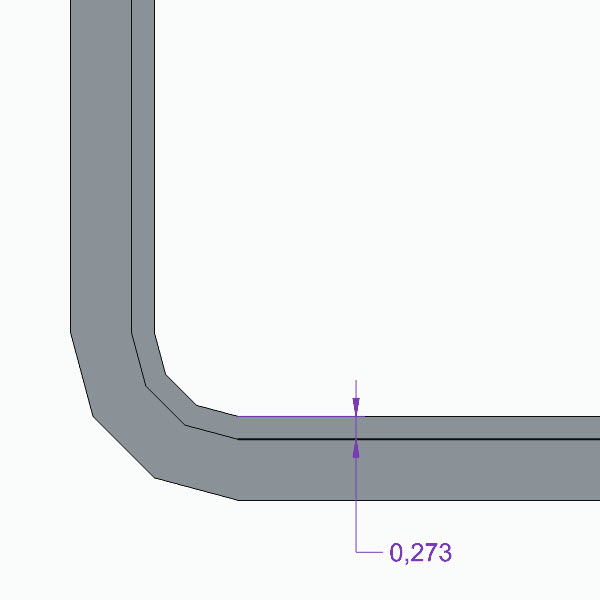

中性因數：0.273。
Ex：厚度1t。
中性因數：0.33。

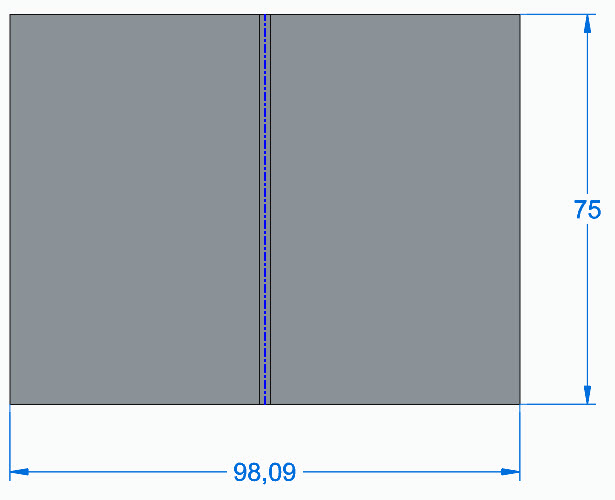

中性因數：0.273。

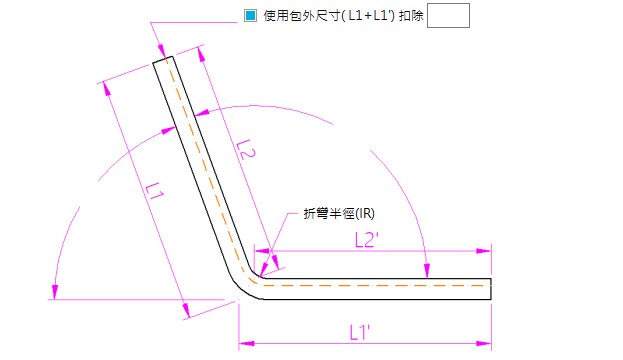

折彎扣除：「包外尺寸需要扣除多少」，透過設定此方式，使用者可以透過一折扣多少的方式，控制板金展開後的尺寸。

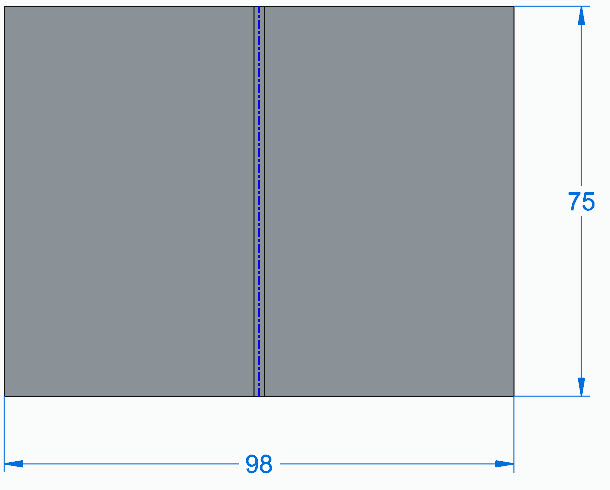

Ex：折彎扣除「1mm」。
Ex：折彎扣除「1mm」。
折彎餘量：「折彎變形區域需要維持多少的尺寸」，透過設定此方式，使用者可以設定折彎變形區域的大小，透過此方式取得需要的展平尺寸。…(完)

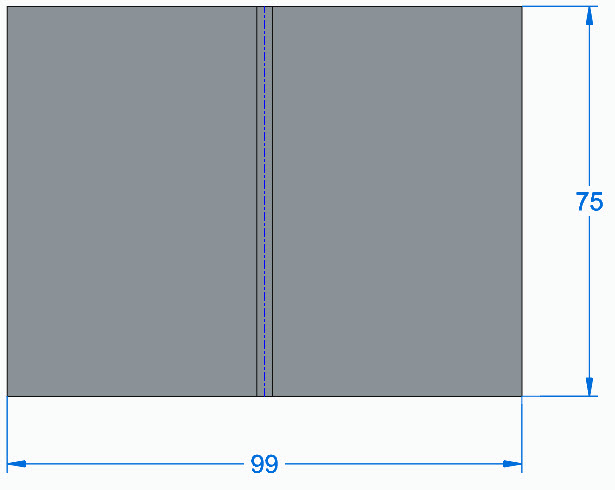

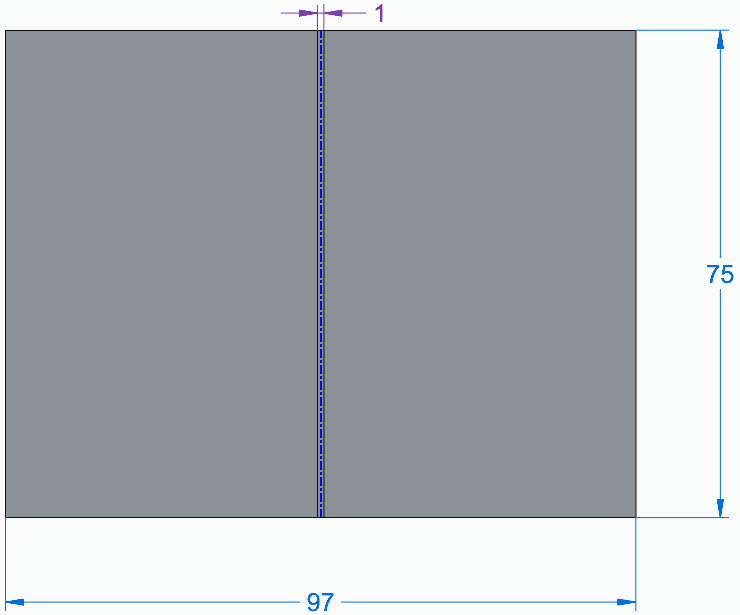

Ex：折彎餘量「1mm」。
Ex：折彎餘量「1mm」。
