組立件帶入工程圖後，設定剖視圖時，只要透過簡單的勾選選項，即可設定部分零件為“不剖面"的狀態。

步驟1 步驟2 步驟3 步驟4

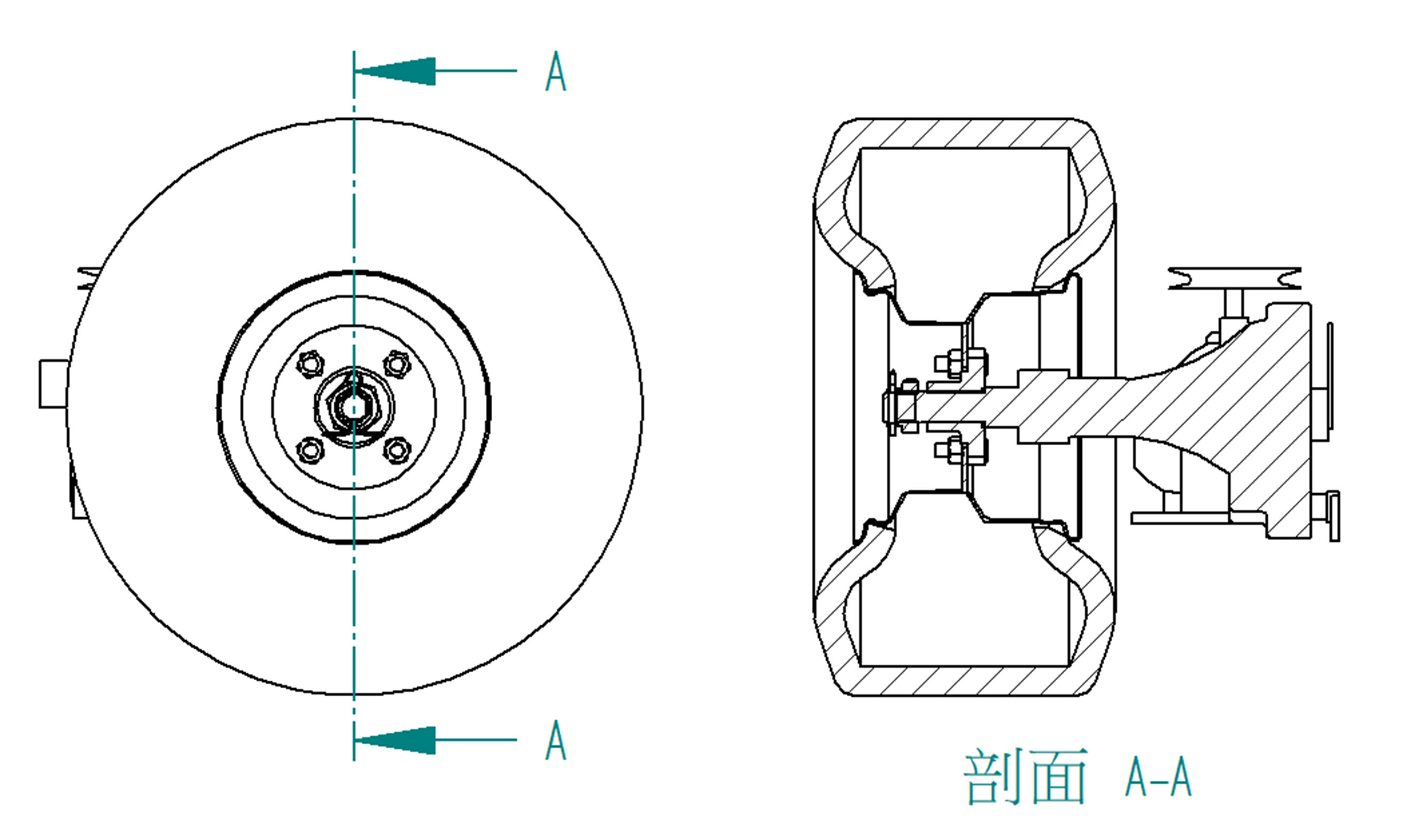

建立剖視圖後，希望只有輪子的部分顯示剖視，其餘零件皆不剖面。

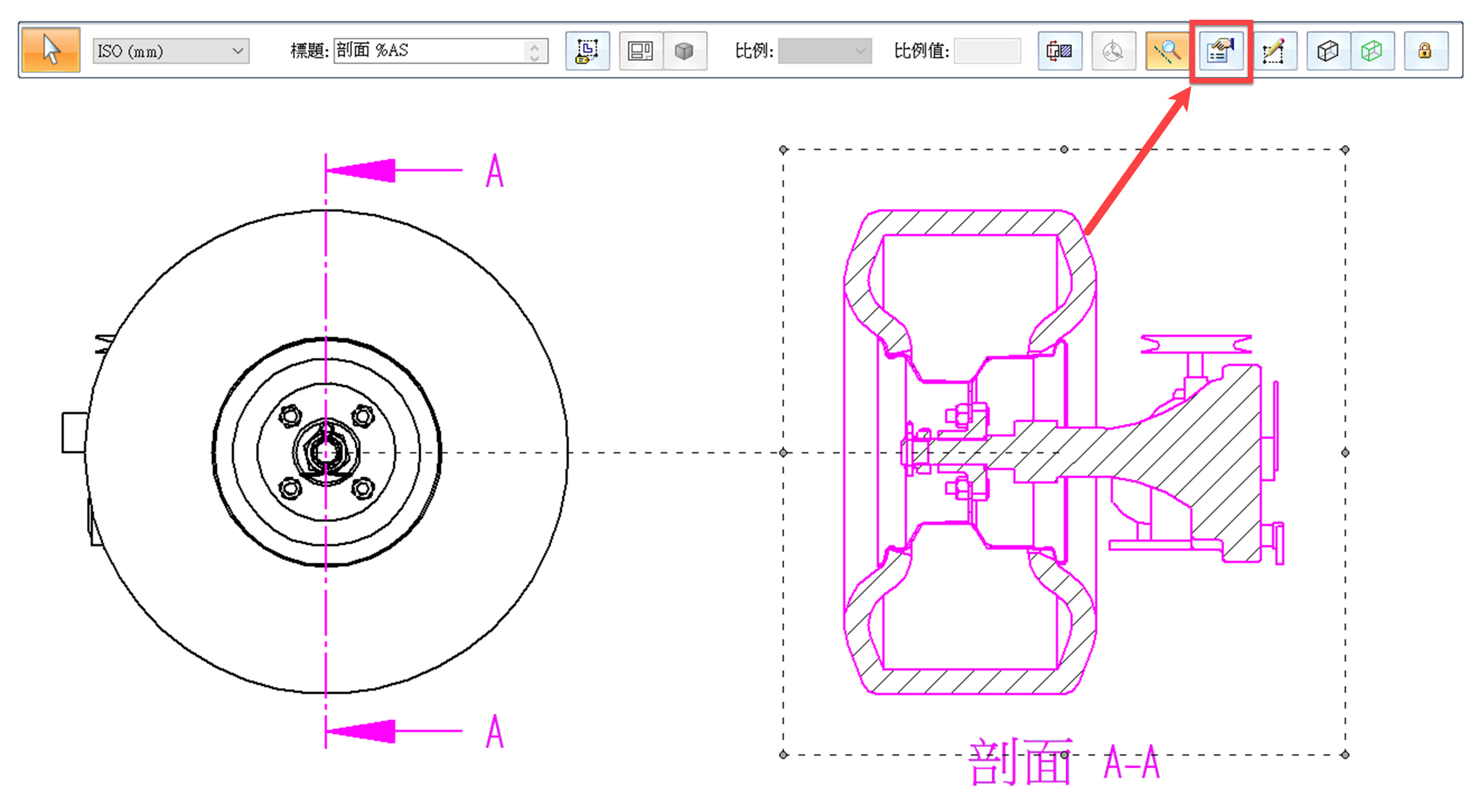

點選剖視圖 →【性質】。

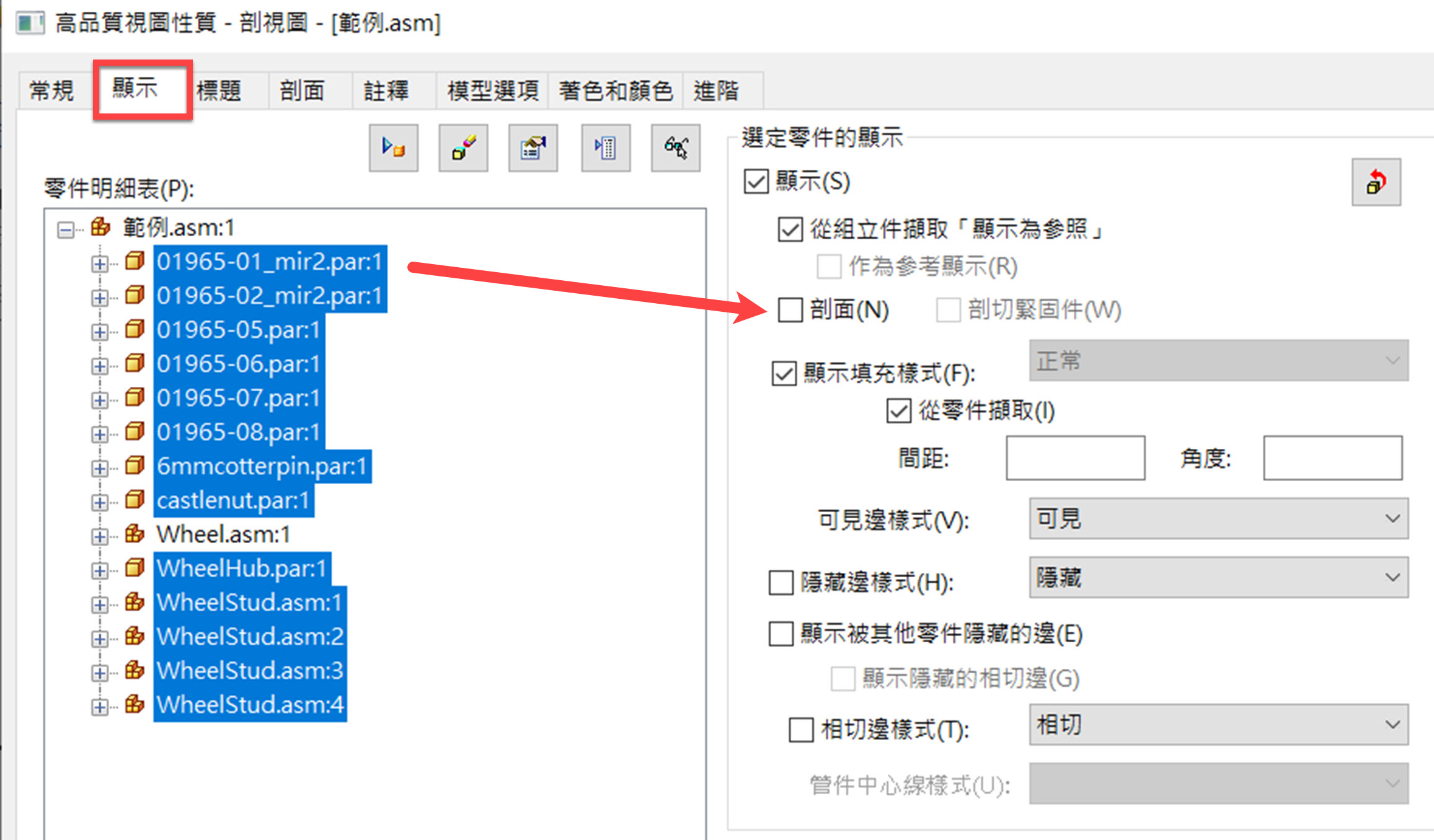

在【顯示】頁簽中，將不顯示剖面的零件複選後，取消勾選剖面。

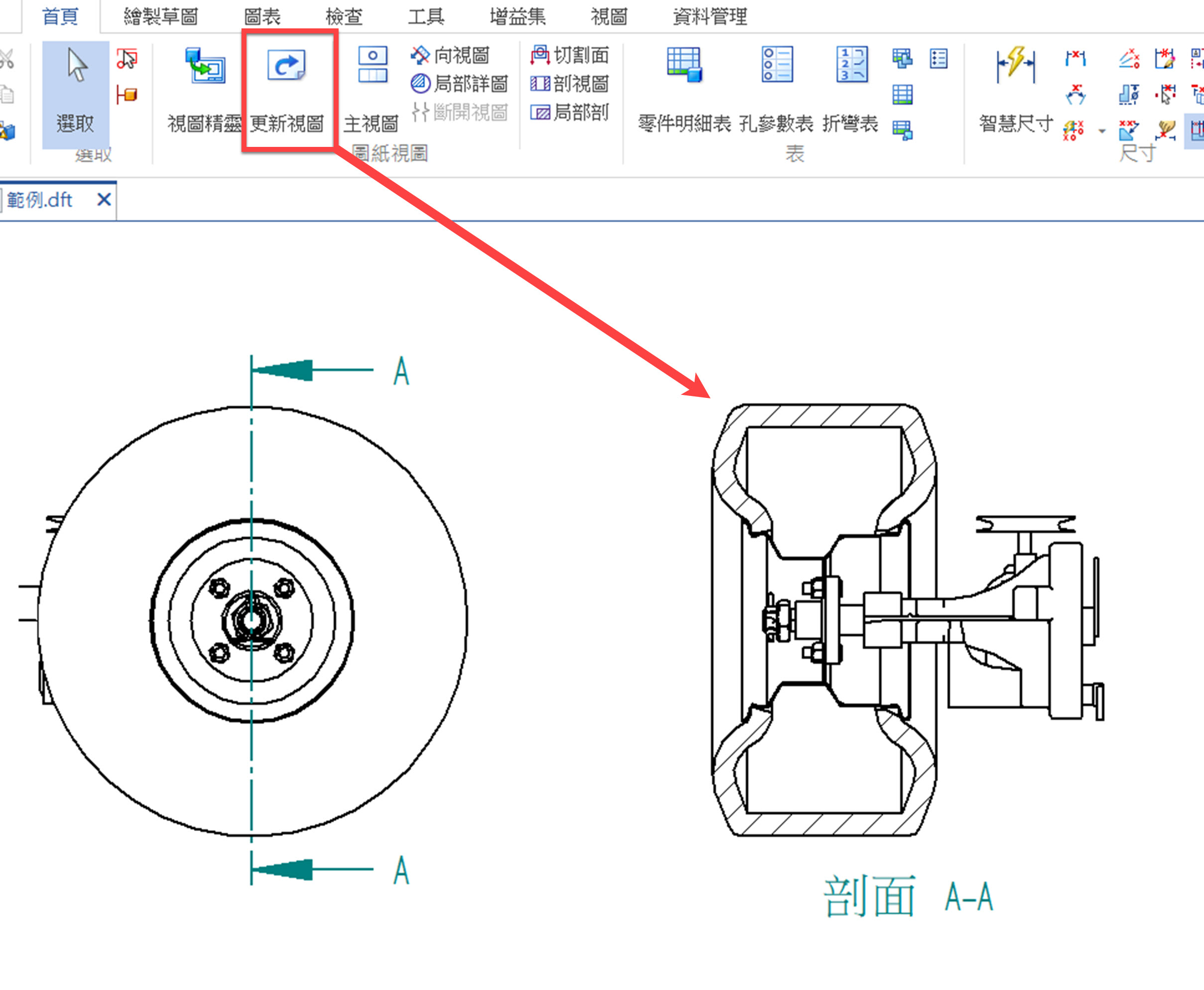

【更新視圖】→【完成】。

廖芳儀 Carrie
