Solid Edge 工程圖圖框字元顯示異常的解決方法 – 2025/01/10

一月

Posted by Monica

Category:

當您開啟工程圖時，若發現圖框中帶有連結性質資訊的字元顯示異常，可能是目前的編碼方式不支援所導致。

此時，在安裝資料夾裡尋找propseed檔案並更換適當的編碼方式來解決。

請參考以下說明：

步驟1 步驟2 步驟3 步驟4

打開工程圖後，發現圖框中帶有連結性質資訊的字元，顯示異常。

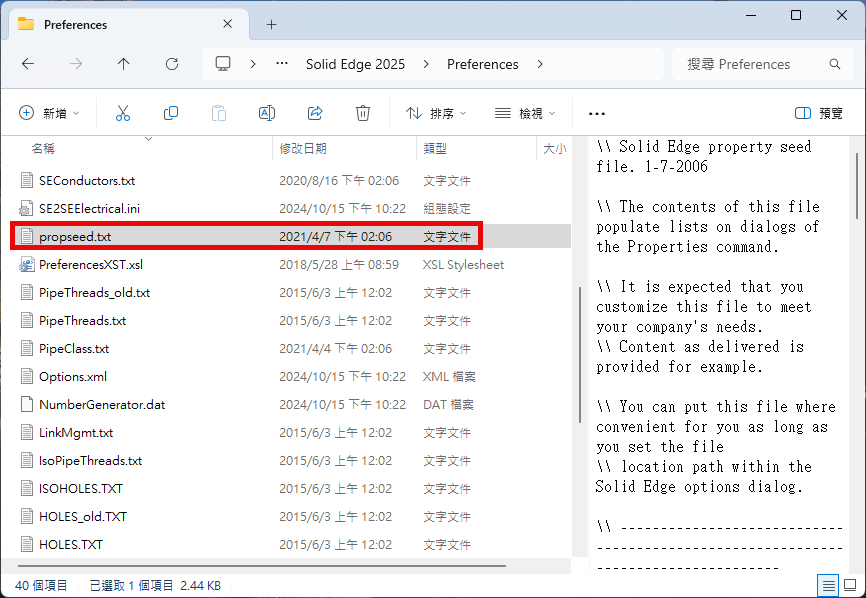

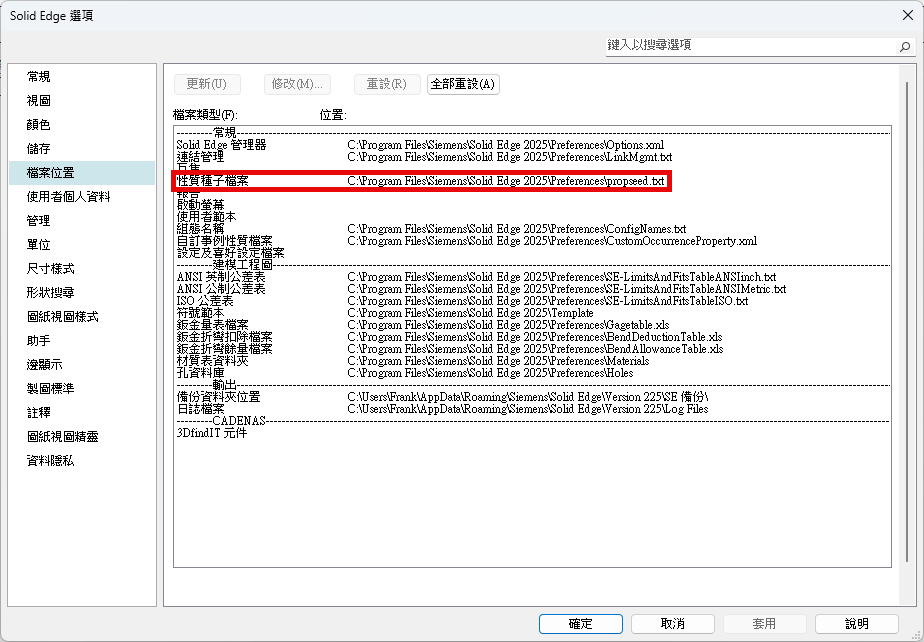

這表示電腦不支援目前的編碼方式，因此需先透過Solid Edge 選項 → 檔案位置中的性質種子檔案來確認檔案位置。

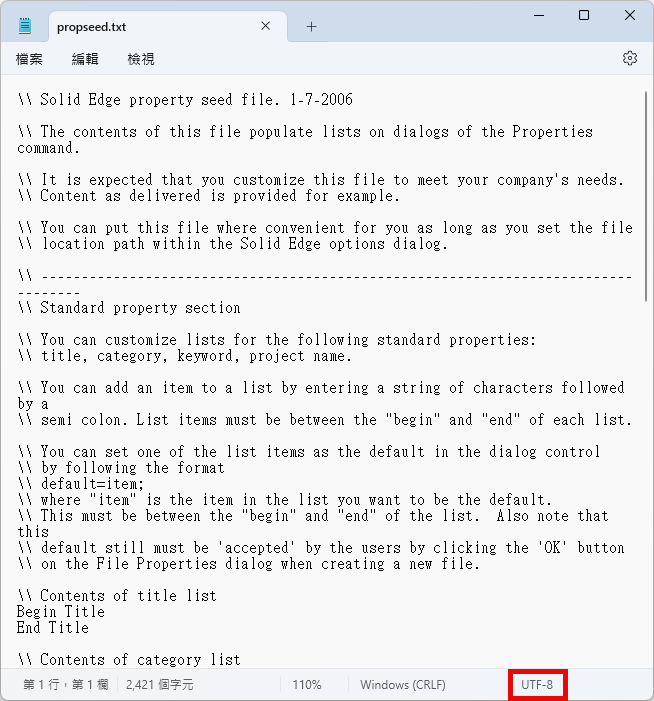

利用記事本方式開啟propseed.txt檔案，可在文件右下角查看目前的編碼格式。

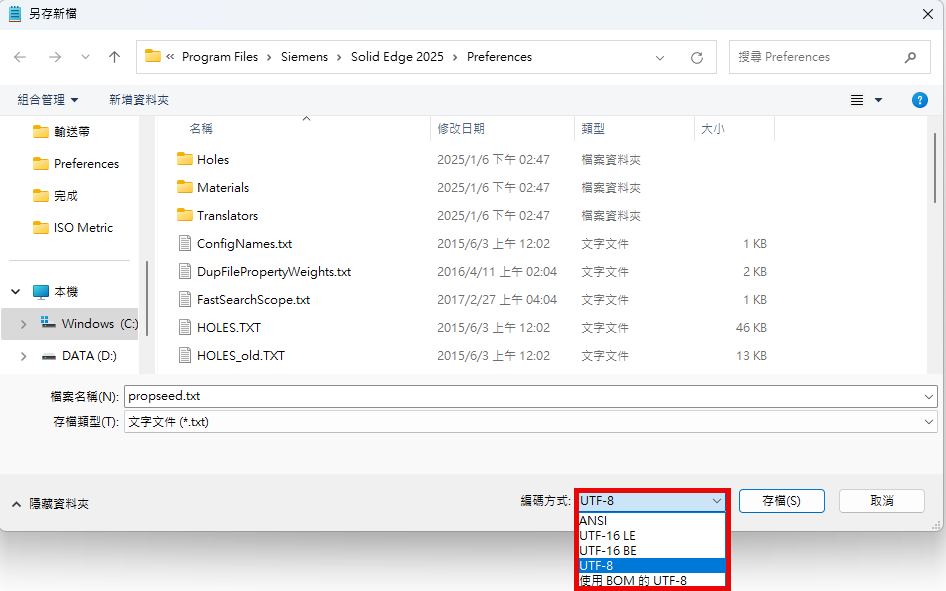

接著透過檔案 → 另存新檔即可更改編碼方式。

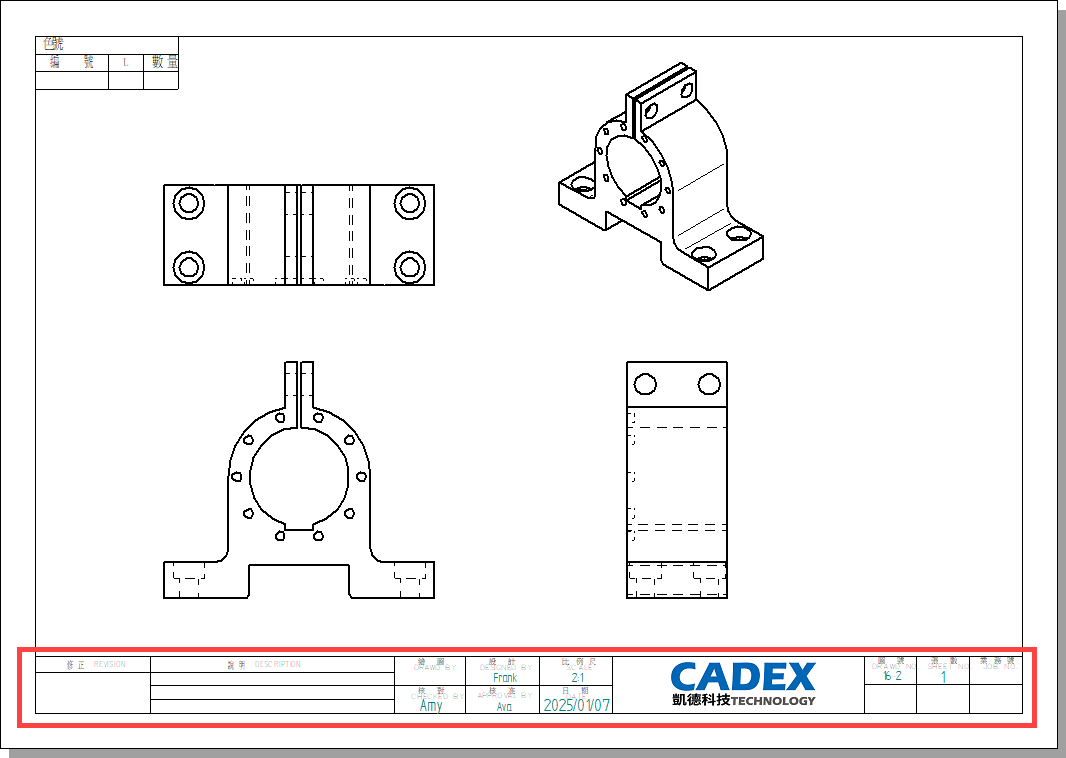

更換一種編碼方式後，即可回到工程圖檢查結果。若仍無法正常顯示，請重複上述操作，直到找到與該電腦相容的編碼方式。…(完)
P.S 若有更改檔名，請記得回到Solid Edge 選項中的性質種子檔案，將其指向新的檔案名稱。

吳習 Frank Wu
