Solid Edge 工程圖尺寸標註變化 – 2015/12/25

十二月

Posted by Monica

Category:

工程圖上標註的尺寸，對端符樣式快速做修改，顯示或隱藏投影線、尺寸線，也可對端符做翻轉顯示；移動尺寸線時出現米字方便做線段對齊，針對尺寸上端符的變化及尺寸線的對齊，能即時修改完成。

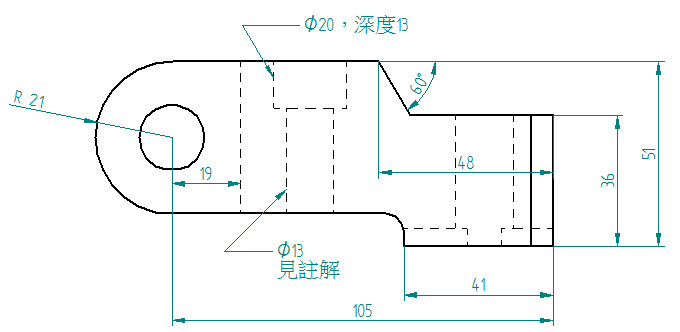

視圖上標好的尺寸或是利用「標註」功能標好的尺寸，尺寸的端符和顯示線型可做變更。

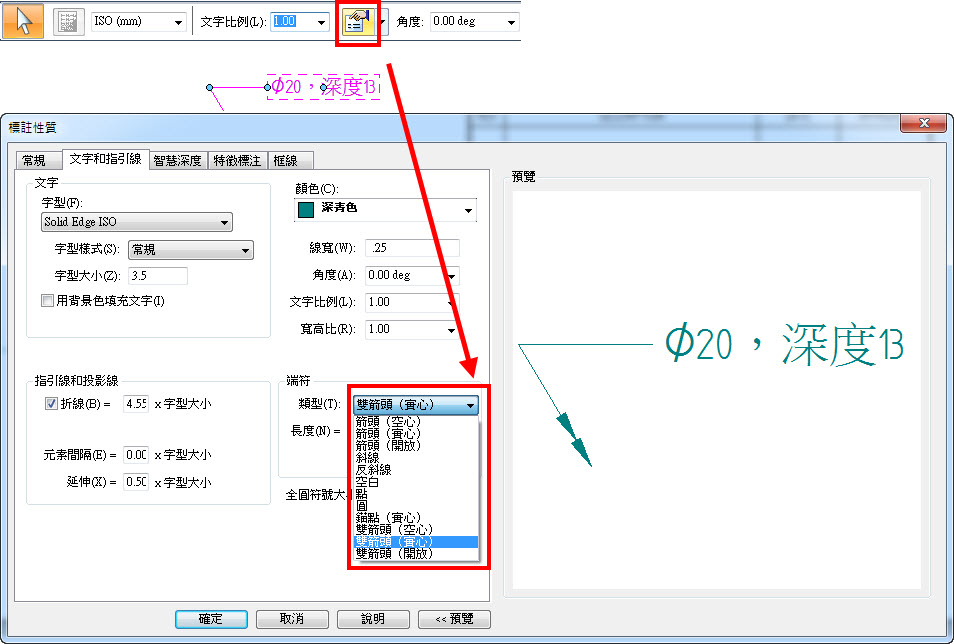

對標註尺寸，可透過「性質」→「文字和指引線」→ 選擇想要的類型。

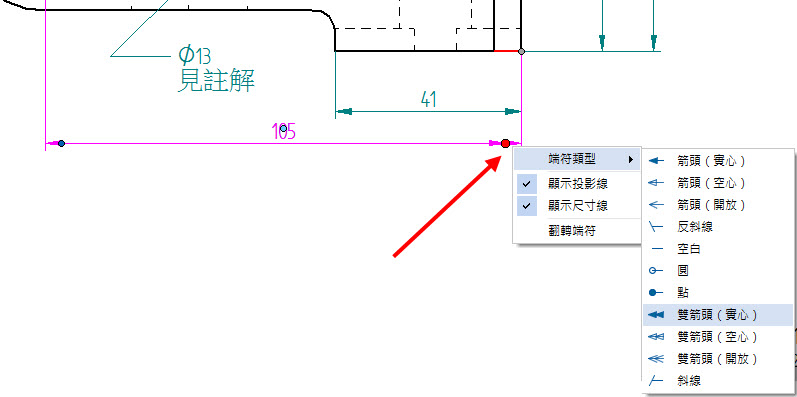

亦可快速點擊尺寸線旁的端點，出現視窗，直接變更「端符類型」。

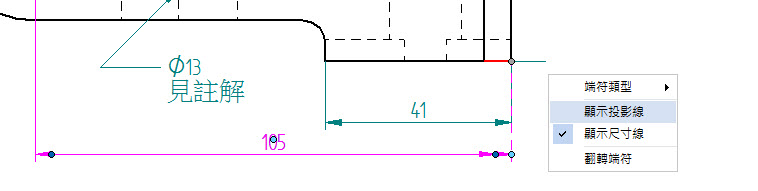

快速顯示或隱藏「投影線」、「尺寸線」及翻轉端符

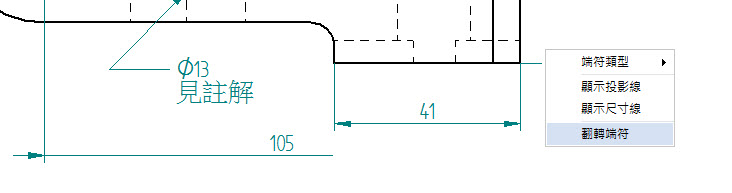

將右邊隱藏投影線和尺寸線，並翻轉左邊端符方向

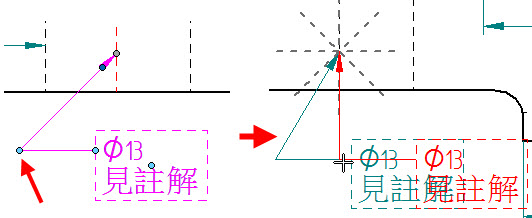

而欲移動尺寸線，點選折點移動時，會出現米字，方便對齊並放置。…(完)

楊淳如 Amy Yang
