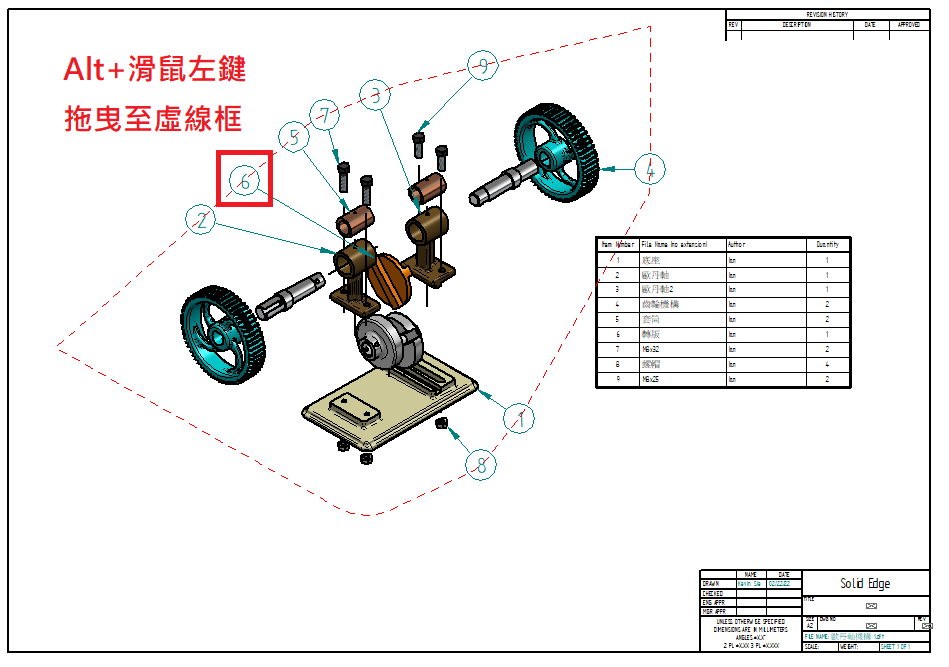

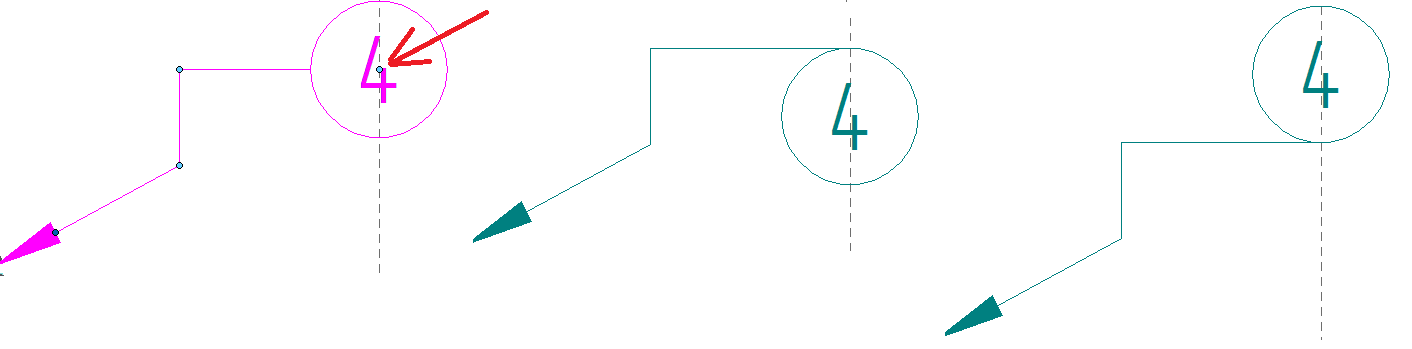

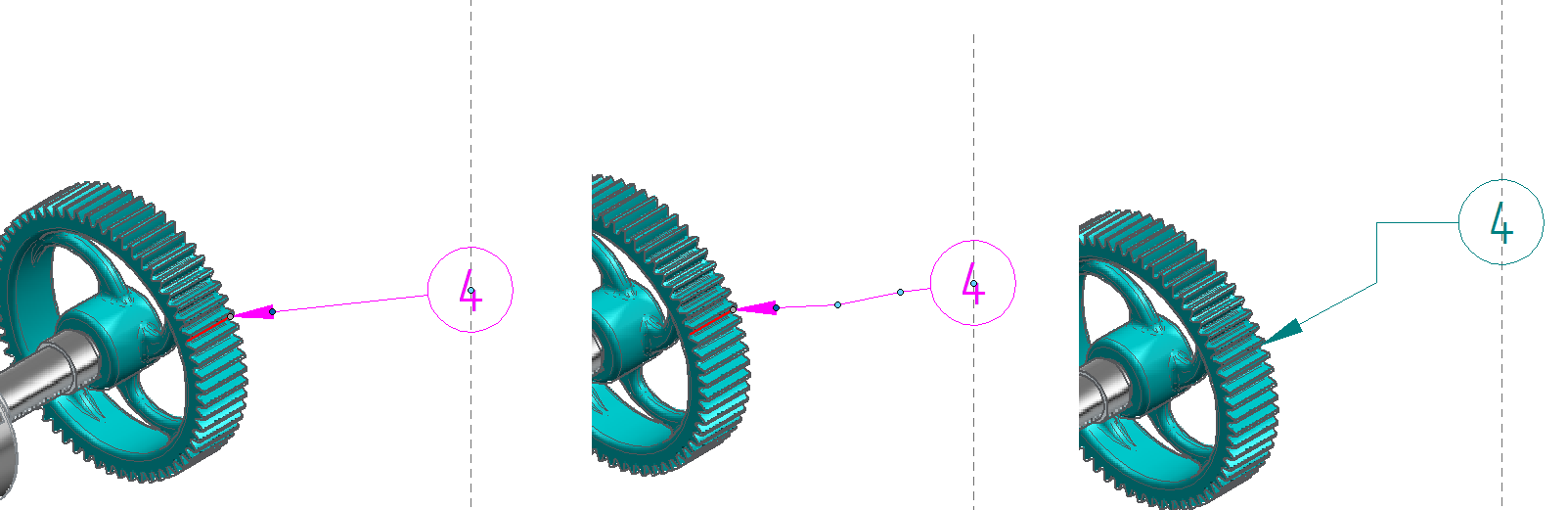

Solid Edge 工程圖氣球符號操作 – 2022/02/25 25 二月 Posted by Monica Category: 工程圖 無迴響 在Solid Edge工程圖中,若利用 零件明細表 拉出BOM表 與 氣球符號 後,欲對氣球符號位置做修改或調整,該如何操作呢? 請參考以下說明: 步驟1 步驟2 步驟3 步驟4 步驟5 利用零件明細表所產生的氣球符號可以調整註釋對齊形狀(虛線框)的節點改變其位置。 但若想跳脫註釋對齊形狀,可以先按住『Alt鍵』將游標移動到氣球符號,並點擊『滑鼠左鍵』拖曳至需求位置。 若想將氣球符號拉回到註釋對齊形狀做限制,可以先按住『Alt鍵』將游標移動到氣球符號,並點擊『滑鼠左鍵』拖曳至碰到虛線。 若需要增加多個折線節點,可以先按住『Alt鍵』將游標移動到標註線上,並在需要增加節點的位置點擊『滑鼠左鍵』,即可增加線段節點。 也可以調整號球輪廓點位置,先找出號球中心位置後,按住『Alt鍵』和游標『滑鼠左鍵』,移動到四分點輪廓上。 謝秉璁 Kevin_Sie
