在 Solid Edge「工程圖」環境中使用「特徵標註」，如需要設定：單位、文字、公差… 時，該如何操作？

可參考以下說明：

※ 須加購進階PMI模組

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

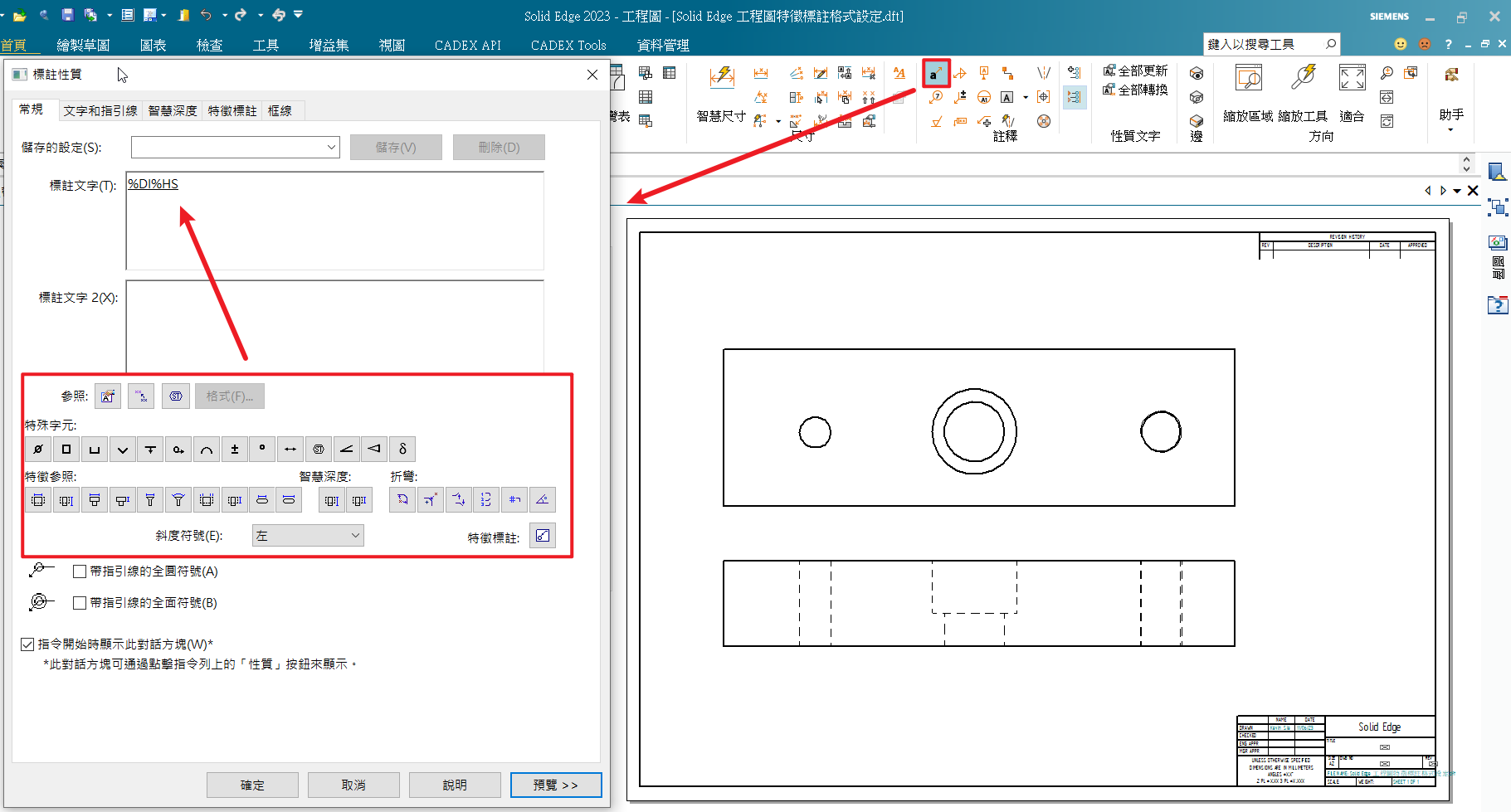

在工程圖環境中點擊「特徵標註」指令，並加入欲使用的「特殊字元」或「特徵參照」。

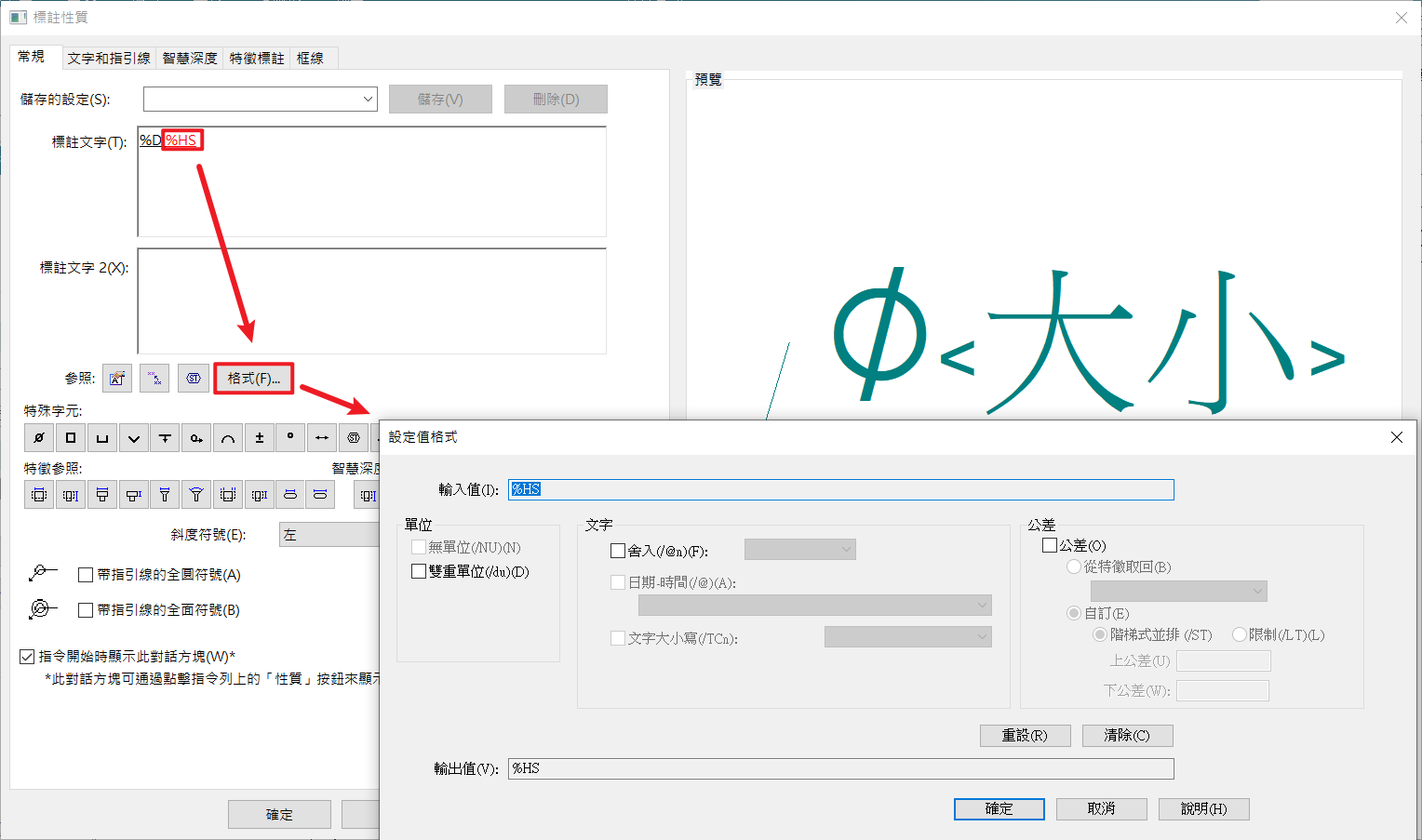

接下來點擊標註文字內的「語法」後點選「格式」，即可進入設定畫面。

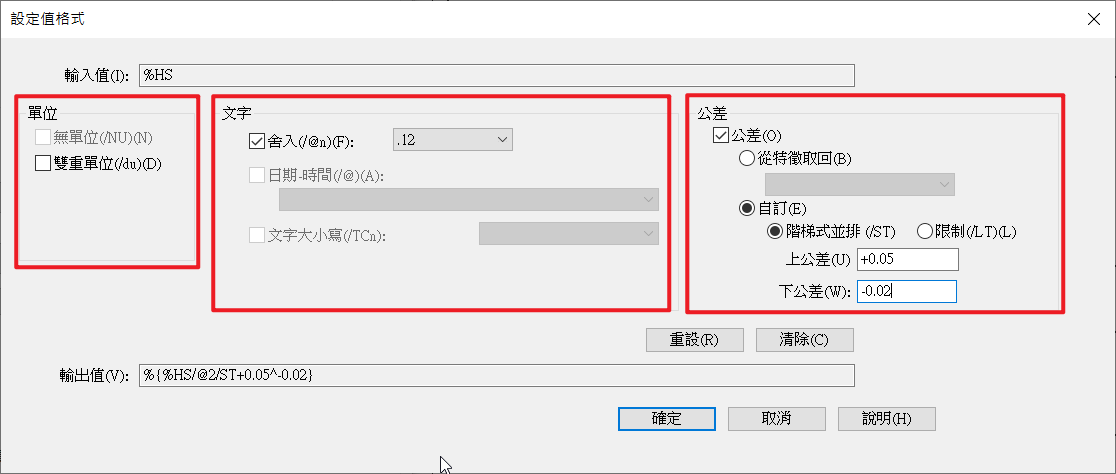

在設定值格式畫面中，可調整欲顯示的內容，如勾選單位欄中的「雙重單位」，則可顯示公制與英制數值；
勾選文字欄中的「舍入」，即可選擇要四捨五入至小數第幾位；勾選文字欄中的「公差」，
並輸入公差數值與正負號則可以顯示公差範圍。

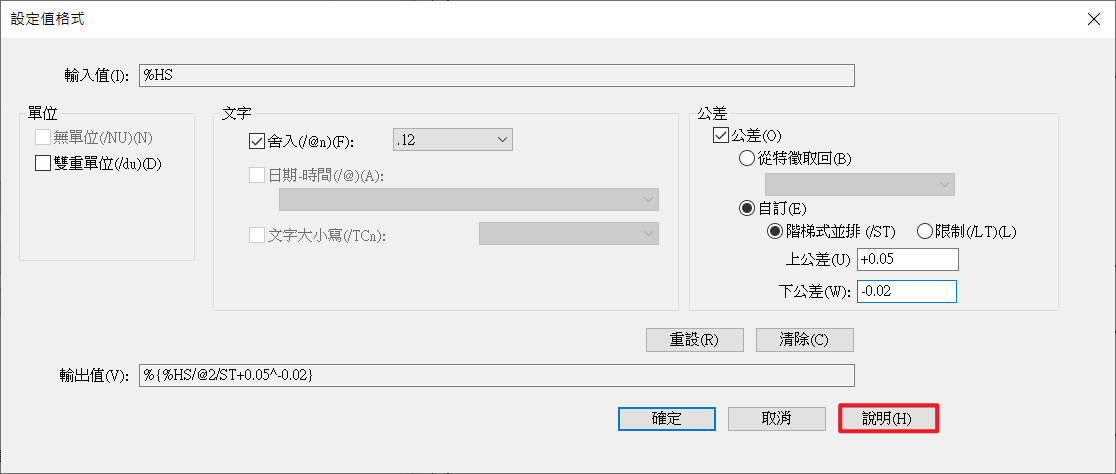

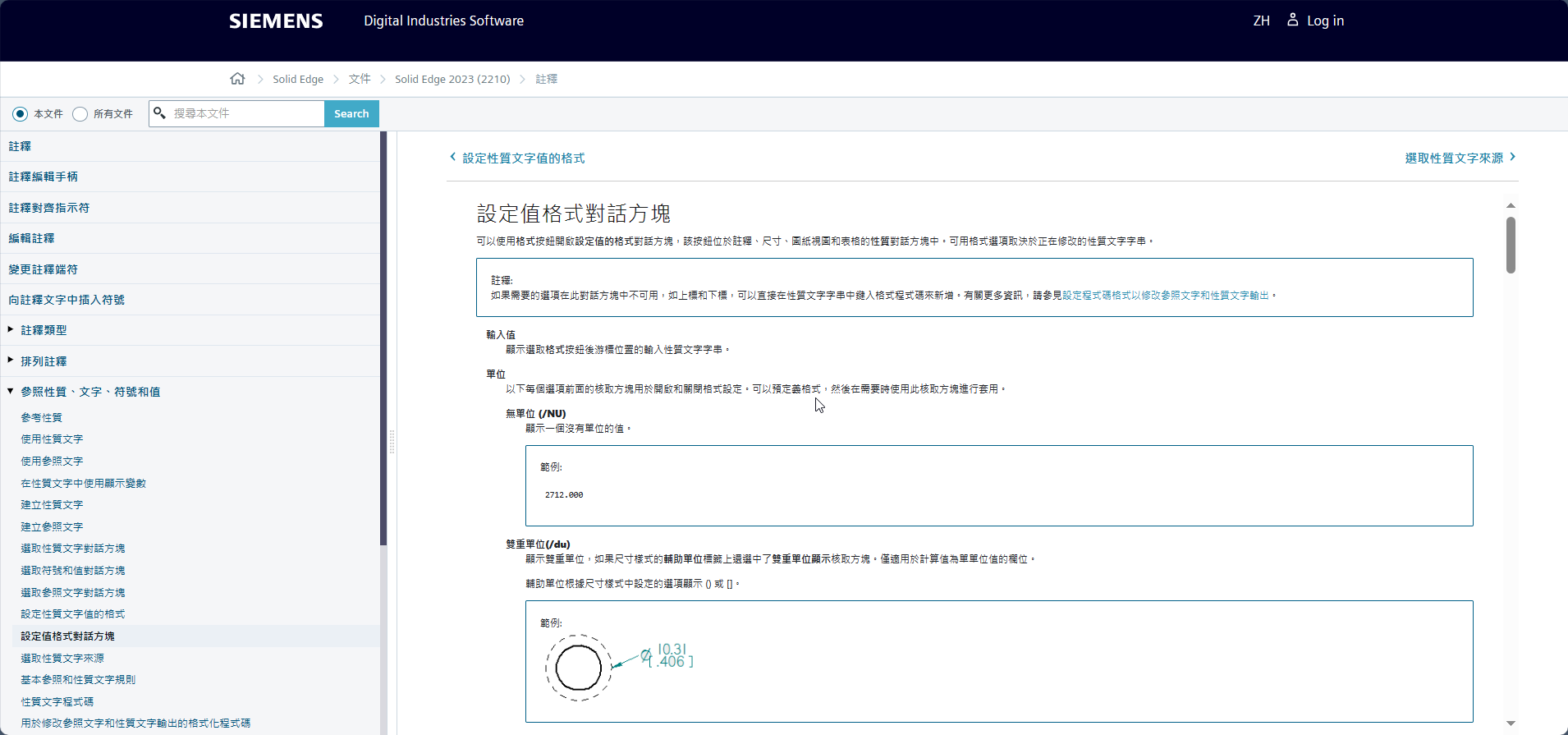

也可以點擊的「說明註釋 (siemens.com)」，將會連結到SIEMENS官方網站，並詳細描述該設定質格式相關內容。

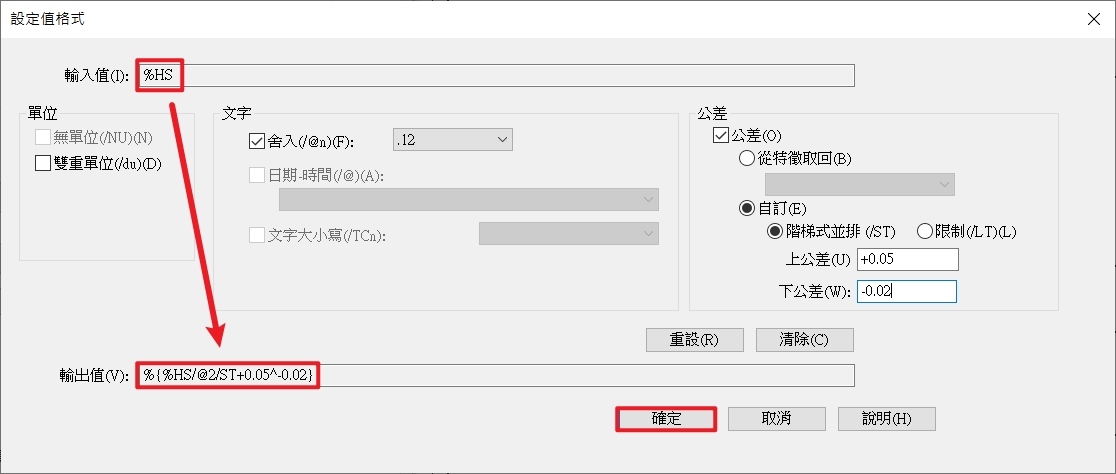

設定完成後輸出值會帶入相關語法，確認無誤後點擊「確認」，即可完成設定。

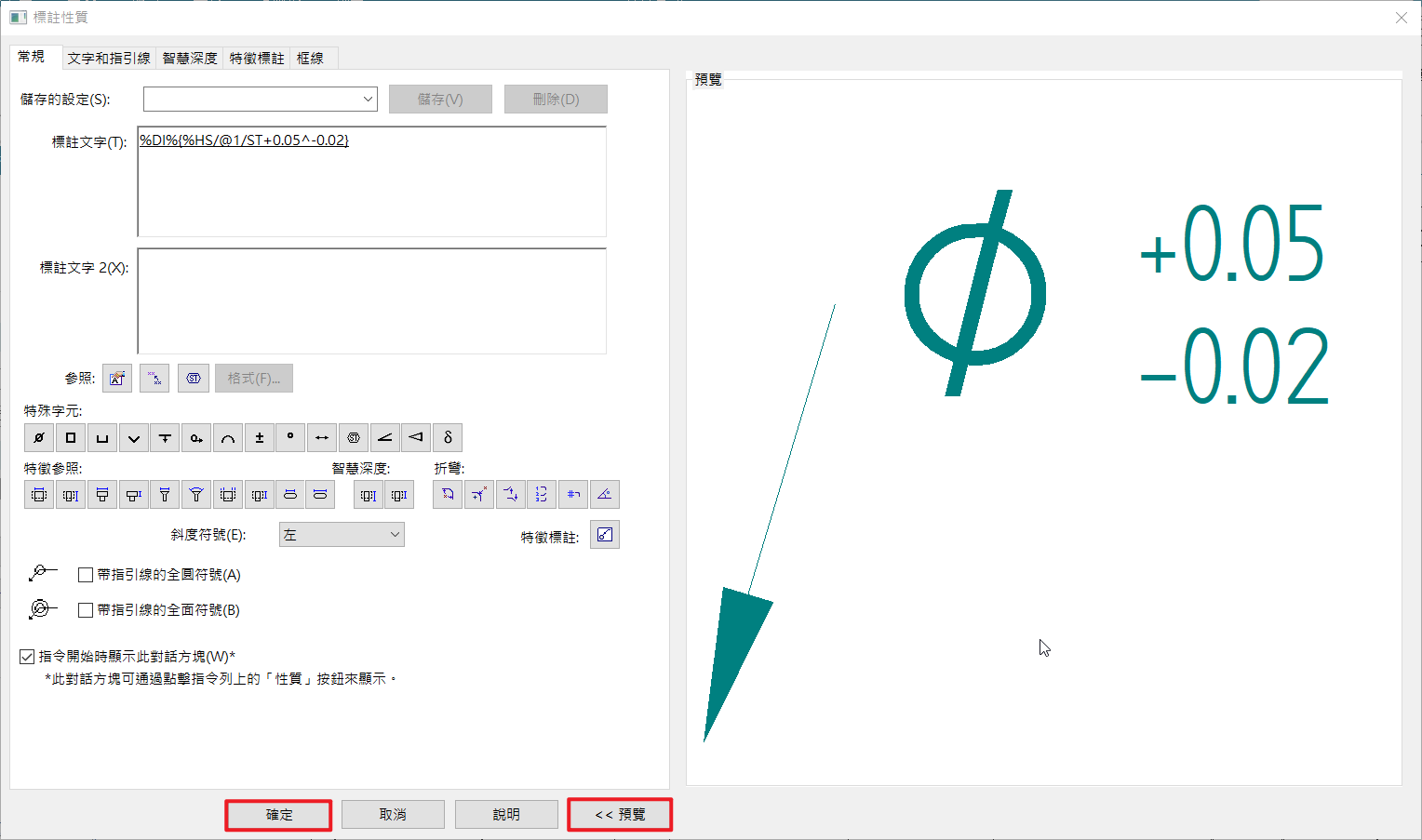

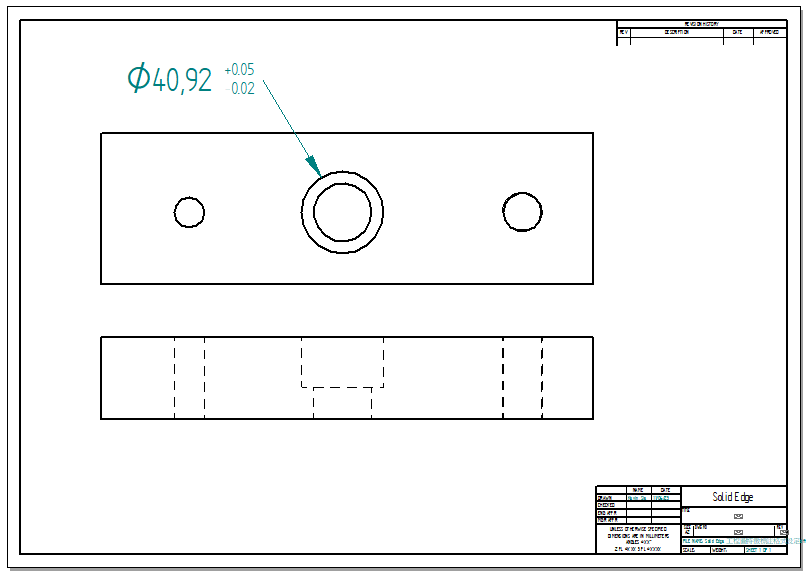

接下來在標註性質畫面中，可以點擊「預覽」，查看顯示是否符合預期，確認無誤後點擊「確定」即可進行特徵標註。…(完成)

謝秉璁 Kevin_Sie
