Solid Edge 工程圖自製浮水印 – 2018/05/11

11
五月
Posted by Monica
Category:
無迴響

工程圖有時可能需要留有"浮水印"，於Solid Edge中亦可自製浮水印於背景環境，即可達到效果。

步驟1 步驟2 步驟3 步驟4

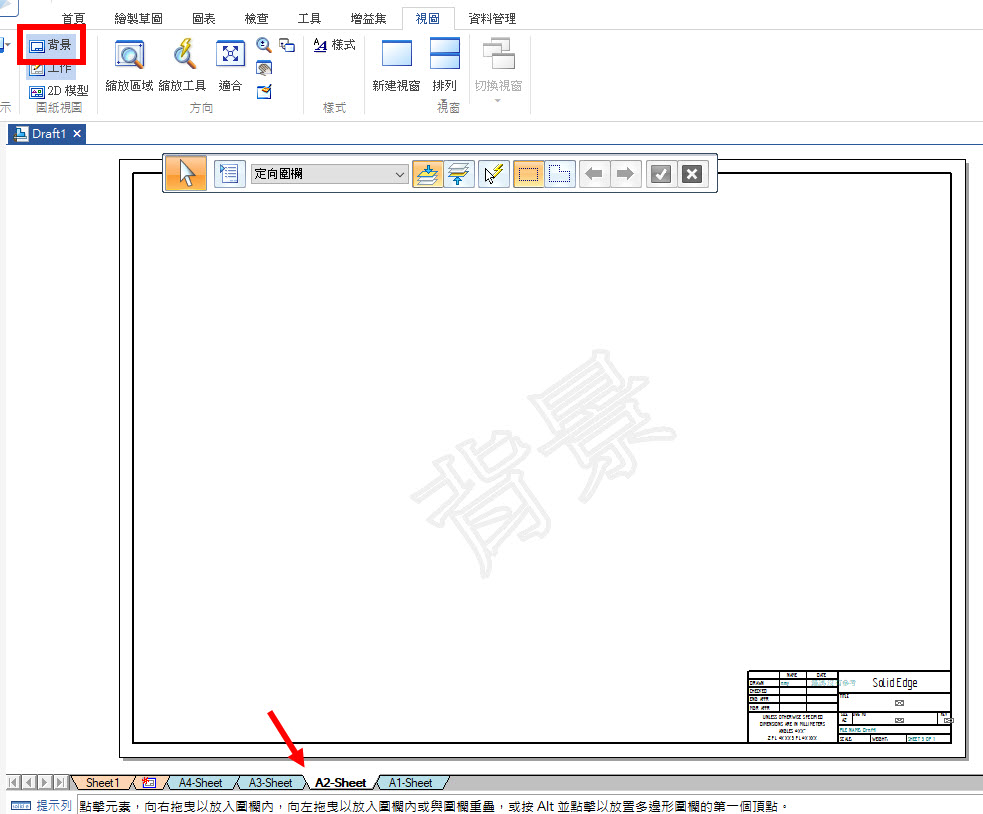

開啟工程圖，於「視圖」→開啟「背景」→選擇紙張大小。

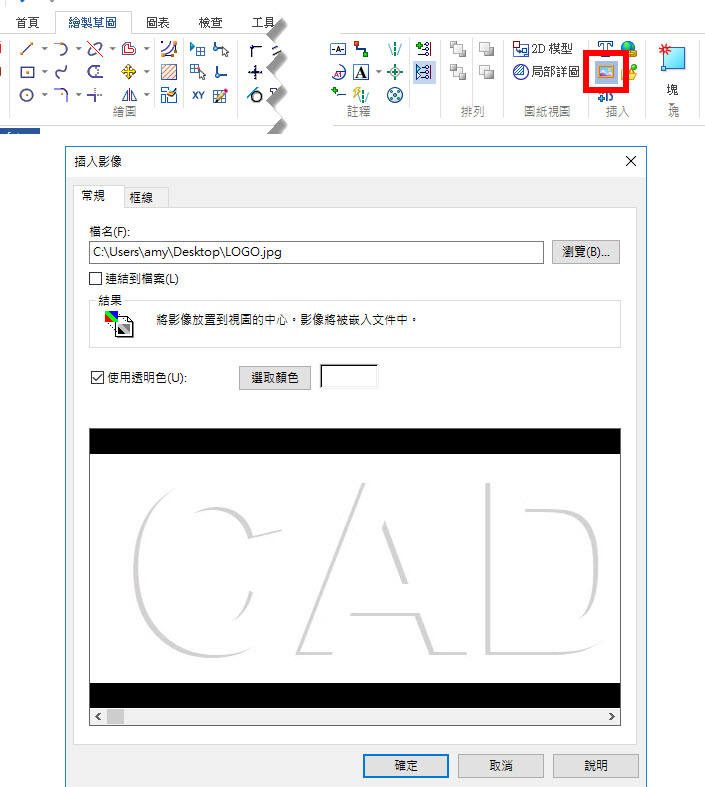

插入「影像」，選擇Logo圖片檔，可勾選背景「使用透明色」。

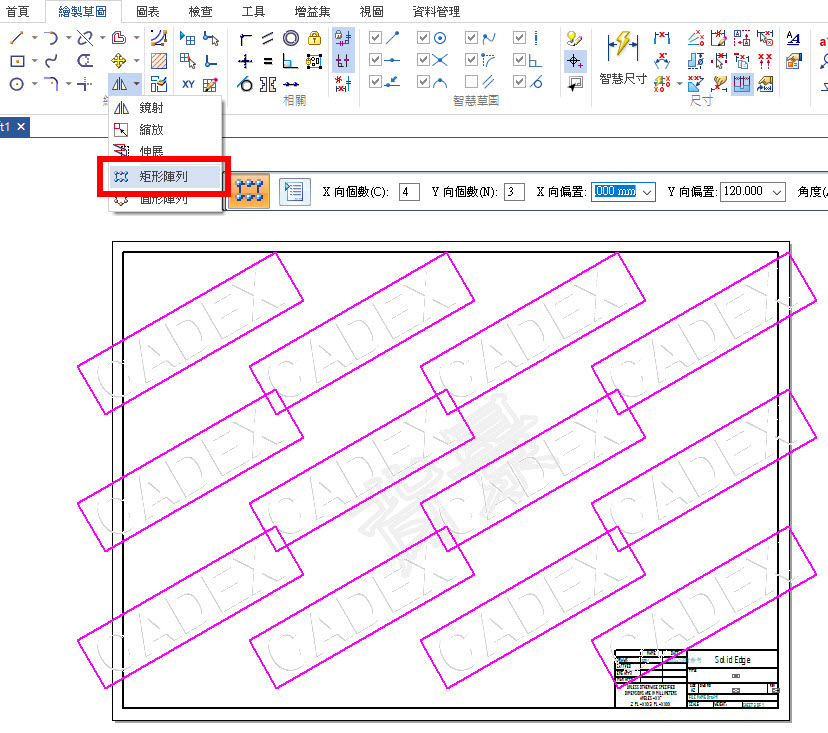

再透過「陣列」，將圖片佈滿整張圖紙，即完成浮水印效果；同時，也記得將此工程圖儲存成範本，以便後續使用。

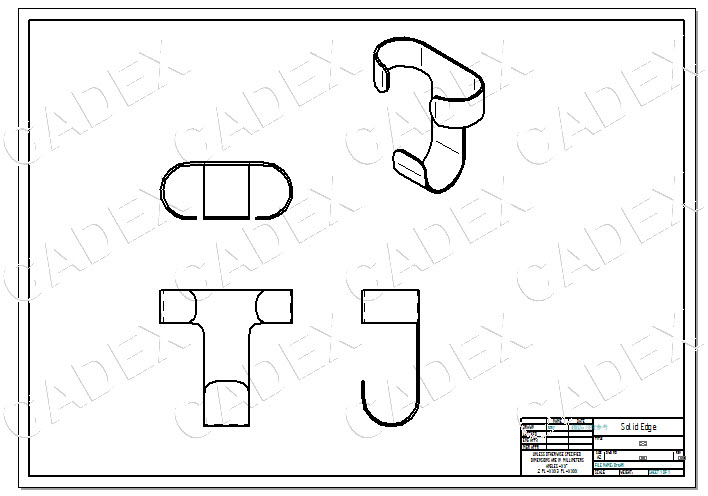

將環境切「工作」環境，匯入圖檔，效果如下。(完)…
