Solid Edge 工程圖設定-「孔表格」上下限公差設定與延伸使用 – 2026/03/13
13
三月
在 Solid Edge 的工程圖環境中，使用「孔表格」功能後，若需要為「孔」設定「不同」的公差值或「統一」相同的公差值，
可依照以下步驟進行相關設定：
1 2 3 4 5 6 7 8

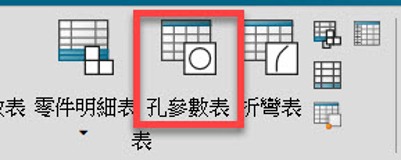

Solid Edge 工程圖環境中，在「表」群組中，點擊「孔參數表」，生成孔參數表。
選擇欲修改的窗格，滑鼠「左鍵」快點兩下，表格會變更顏色 (代表編輯狀態)。

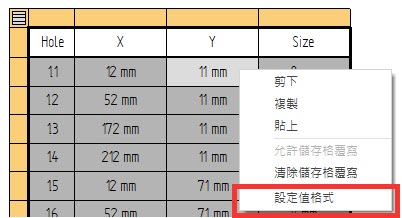

點擊「右鍵」，選擇「設定值格式」。

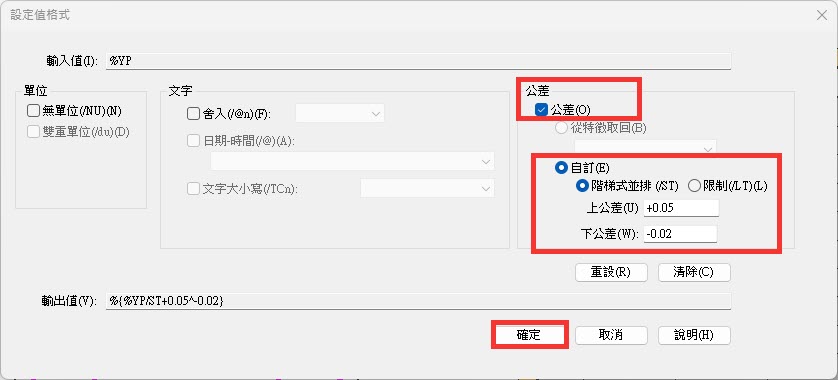

勾選「公差」功能，輸入 ± 公差值後，點擊「確定」。

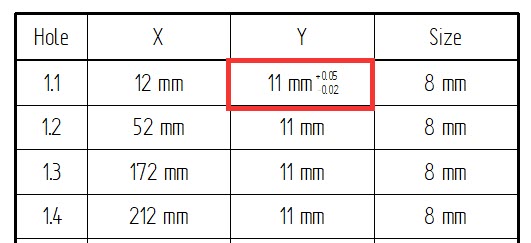

返回工程圖，即可看到，上述設定的「上下限」數值。
若需將公差「上下限」設定為相同數值，在欲修改的儲存格上，「左鍵」連續點擊兩下，使表格變色 (代表編輯狀態)，接著，點擊滑鼠右鍵並選擇「允許儲存格覆寫」。
滑鼠「左鍵」點擊兩下，將窗格變成「超連結」，並輸入「%PM」，後面的0.03為相同公差值。

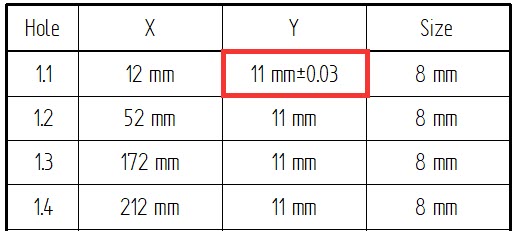

返回工程圖，即可看到值將變成「±」且合併為一起。...(完成)。
柯成喜 David_Kug
