Solid Edge 工程圖轉檔DWG圖層 – 2022/04/29

四月

Posted by Monica

Category:

將Solid Edge的工程圖透過轉換精靈將 DFT 轉成 DWG

2D CAD軟體普遍使用圖層控制顏色和線型，而將Solid Edge工程圖轉成DWG想依照圖層控制可參考以下操作：

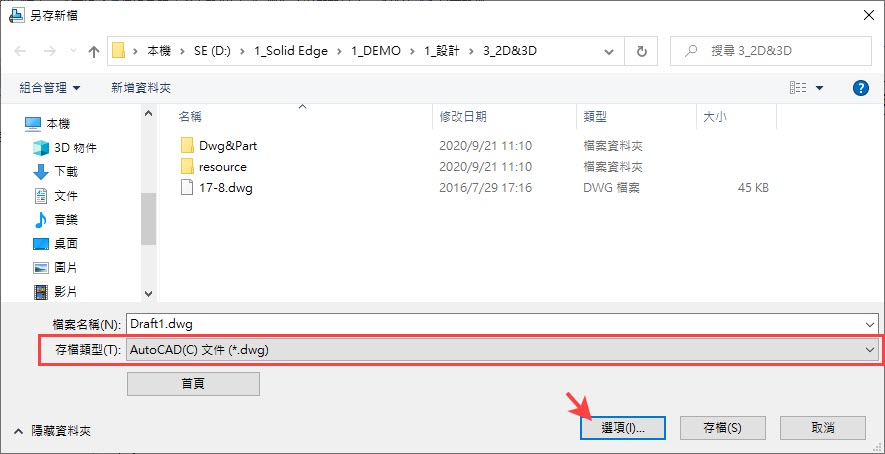

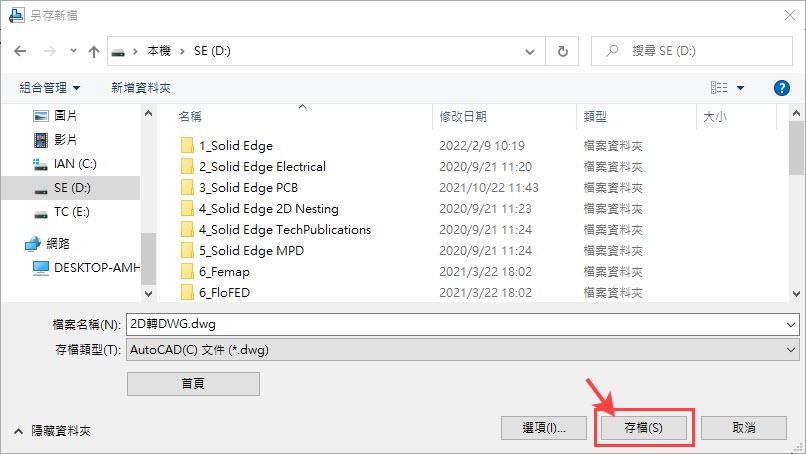

另存新檔將存檔類型選為 DWG，點選選項。

在Solid Edge到AutoCAD轉換精靈功能中，
將零件圖層名稱轉換為AutoCAD圖層名稱和啟用圖層和屬性映射是二選一，也會影響後面的選單。

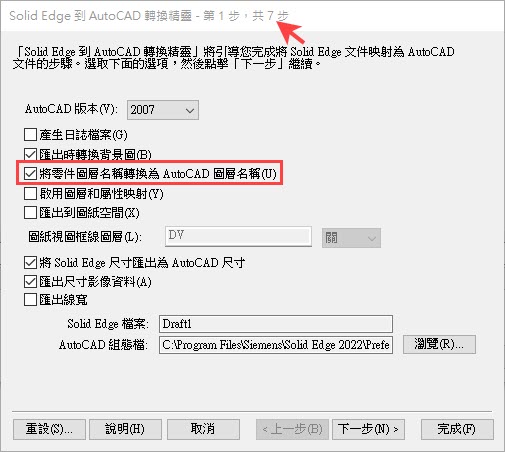

【將零件圖層名稱轉換為AutoCAD圖層名稱】- Solid Edge預設只有一個圖層，所以只會合併成一個圖層。

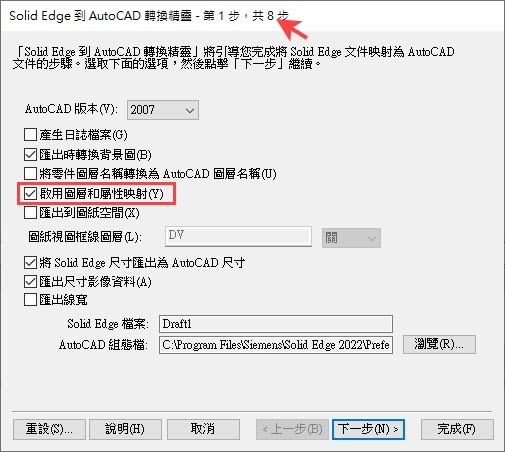

【啟用圖層和屬性映射】- 會多一步的選項控制將線型和已經建立的圖層轉成AutoCAD圖層。

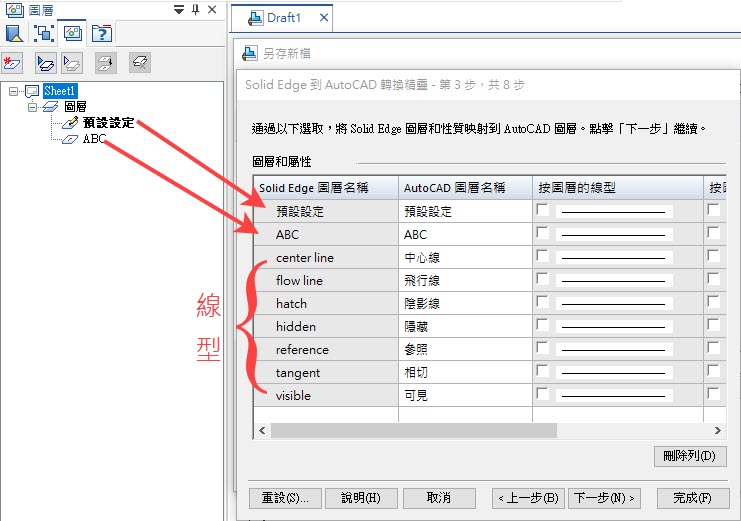

選擇啟用圖層和屬性映射，將第3步的圖層對應線型、顏色、寬度設定正確即可得到想要的結果。

設定完成後，執行存檔即可。
