Solid Edge 工程圖連結零件方法 – 2019/04/12

四月

Posted by Monica

Category:

當 “工程圖檔” 與 “零件檔案” 連結斷開, 又或是, 不小心改檔名時發生了與零件連結斷開的情況,該如何處理呢? 今天利用的這個小技巧, 將零件連結回工程圖, 可省下處理時間, 讓我們一同來了解！

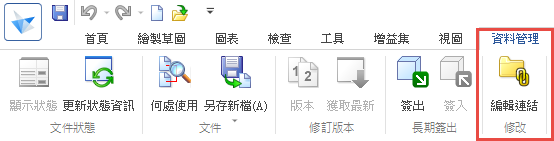

首先在工程圖環境下，找到資料管理 → 修改 → 編輯連結。

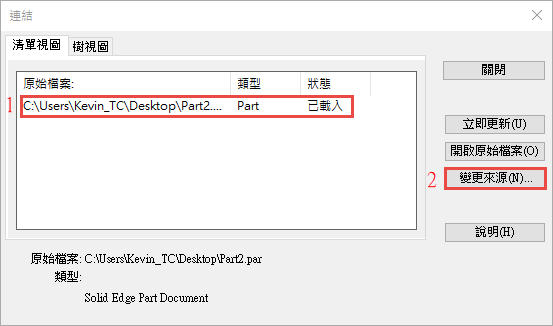

選取原始檔案位置，接著變更來源。

接著選取零件路徑位置後，就可以發現零件跟工程圖連結完成了!
