Solid Edge 工程圖顯示曲面特徵 – 2020/02/21

21
二月
Posted by Monica
Category:
無迴響

若是零件內有 “設計體” 和 “曲面” 特徵時，會發現轉至工程圖後僅顯示實體，曲面的部分(預設)則會隱藏，這時可根據以下步驟在工程圖內切換顯示曲面特徵。

步驟1 步驟2 步驟3 步驟4 步驟5

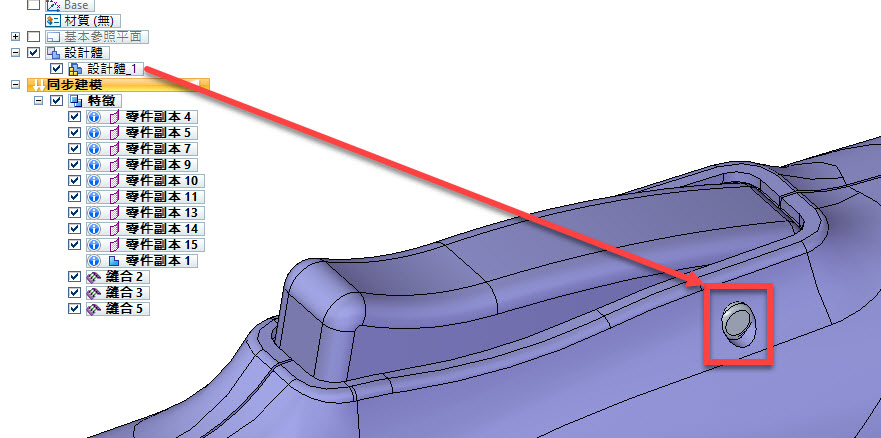

例如此範例，實體部分為框選處(如圖所示)，其餘為曲面特徵。

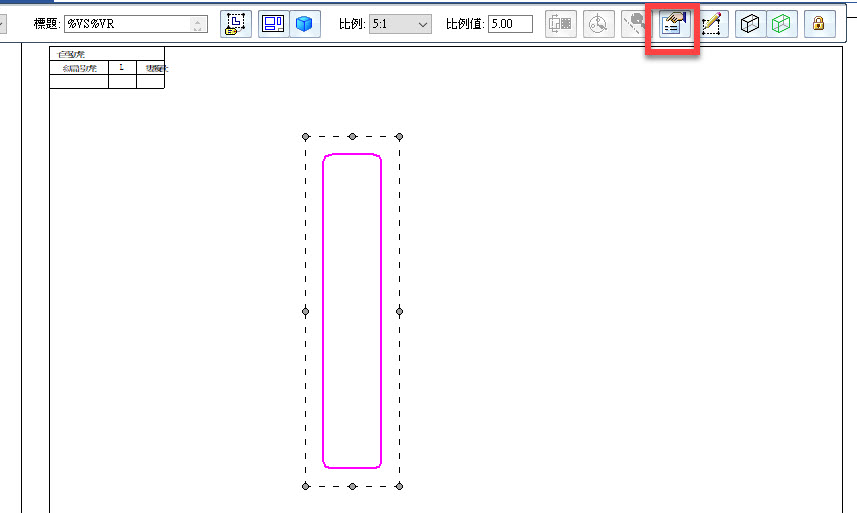

將檔案帶入工程圖，僅顯示實體部分，接著點選【選項】。

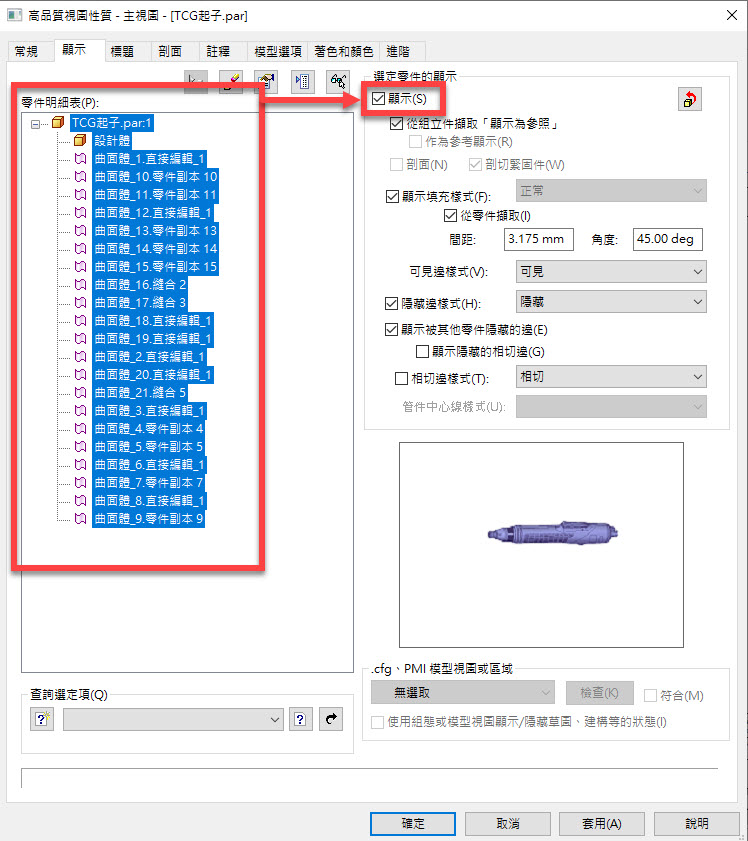

點選【顯示】→【零件明細表選項】→【列出建構】。

接著會看到零件明細表出現曲面體，勾選【顯示】→【確定】。

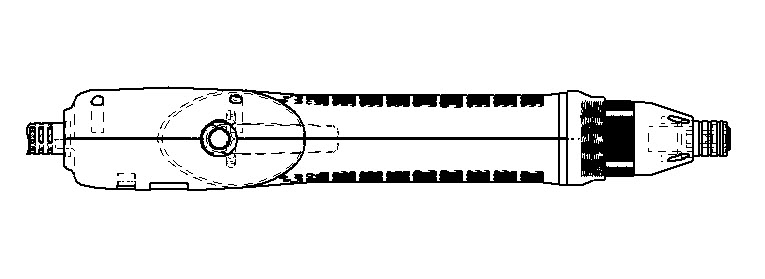

更新視圖後即完成。...(完成)
