Solid Edge 工程圖顯示PMI標註 – 2023/10/20
20
十月
在3D模型上所標註的尺寸，可以利用 取回尺寸 功能，將其投影在工程圖的三視圖上，可減少重複標註，且確保3D檔案與2D檔案的一致性。

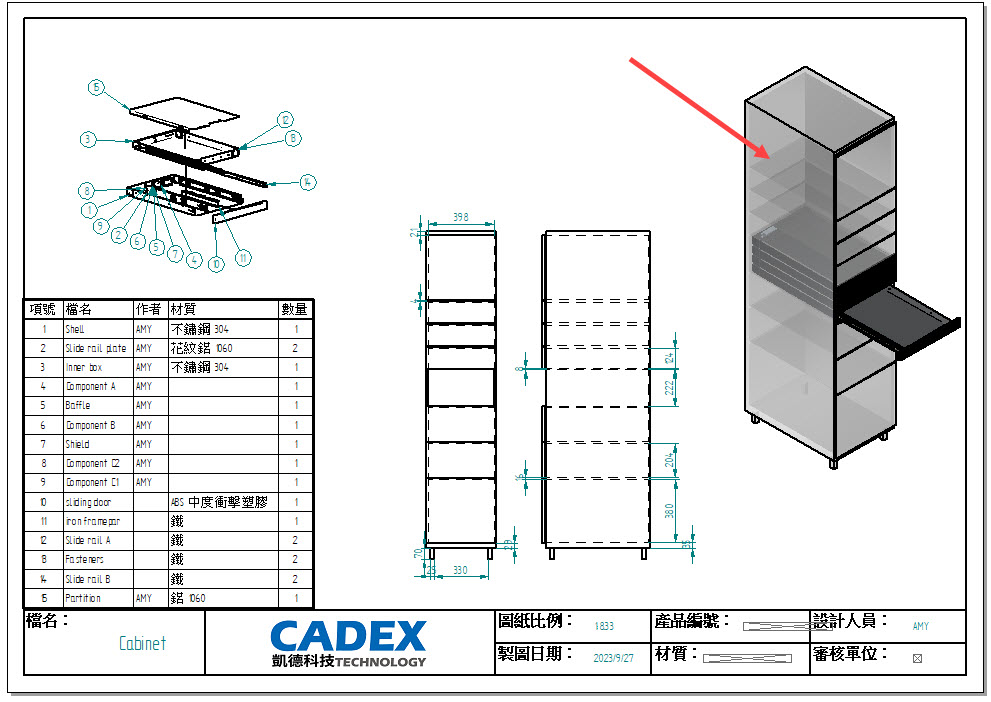

若工程圖也想呈現帶有PMI標註的等角視圖上，可以透過建立 模型視圖 來呈現。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7

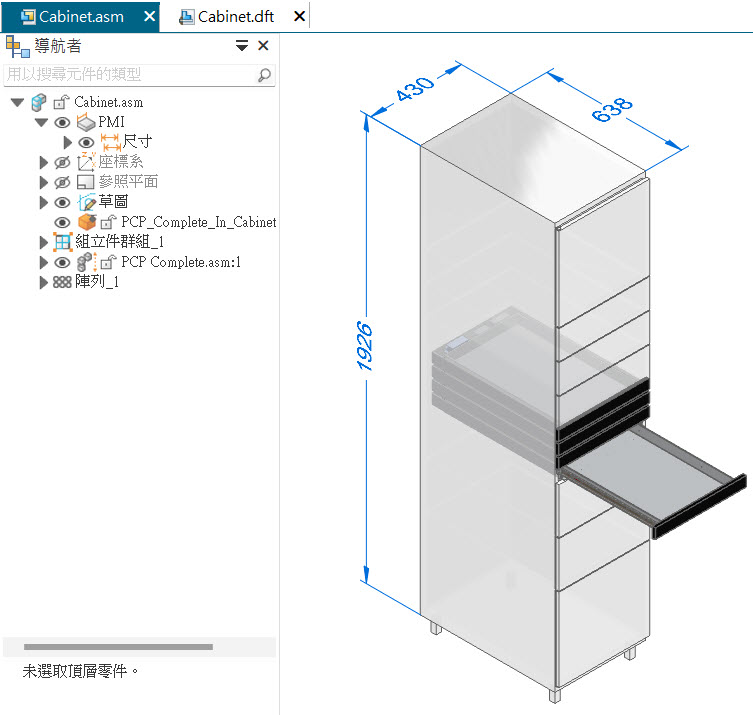

原本在3D模型上已標註好的PMI尺寸，欲想一起呈現在工程圖的等角視圖中，透過建立模型視圖，並調整顯示PMI選項，就可以呈現在工程圖上。

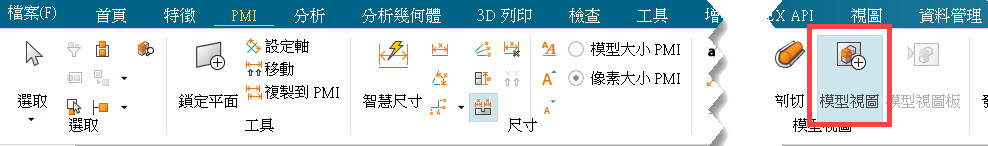

首先，在3D模型中標註PMI後，點選 PMI → 模型視圖。
建立一個 檢視1 ，

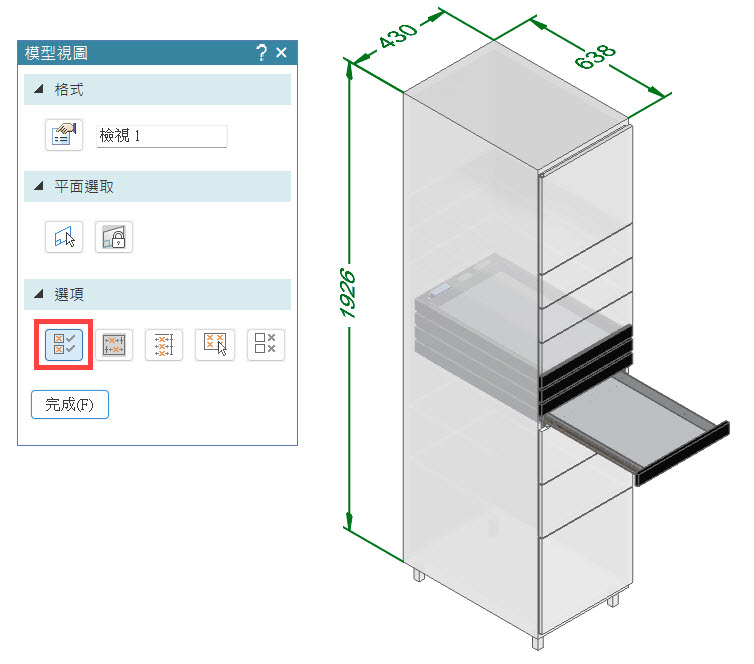

可以調整好視圖視角，例如:等視角 → 並點選 選取所有顯示內容 (即所有PMI的尺寸標註)→完成。

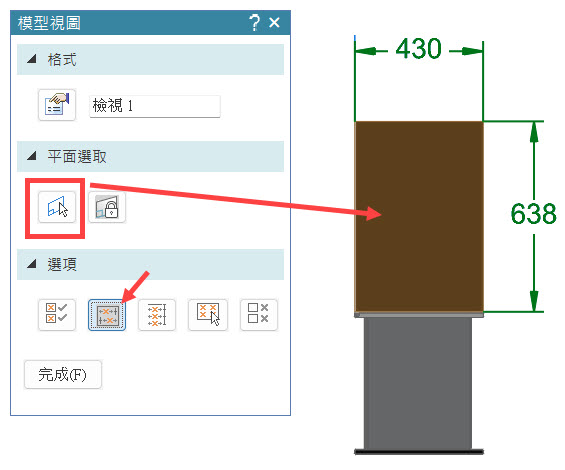

也可點選 平面 → 點選欲抓取的平面 → 選擇需要呈現的PMI尺寸標註，或是點選 顯示共面平面PMI → 完成。
這邊使用等角位置，選取所有標示內容的方式來呈現。
可以調整好視圖視角，例如:等視角 → 並點選 選取所有顯示內容 (即所有PMI的尺寸標註)→完成。
也可點選 平面 → 點選欲抓取的平面 → 選擇需要呈現的PMI尺寸標註，或是點選 顯示共面平面PMI → 完成。
這邊使用等角位置，選取所有標示內容的方式來呈現。

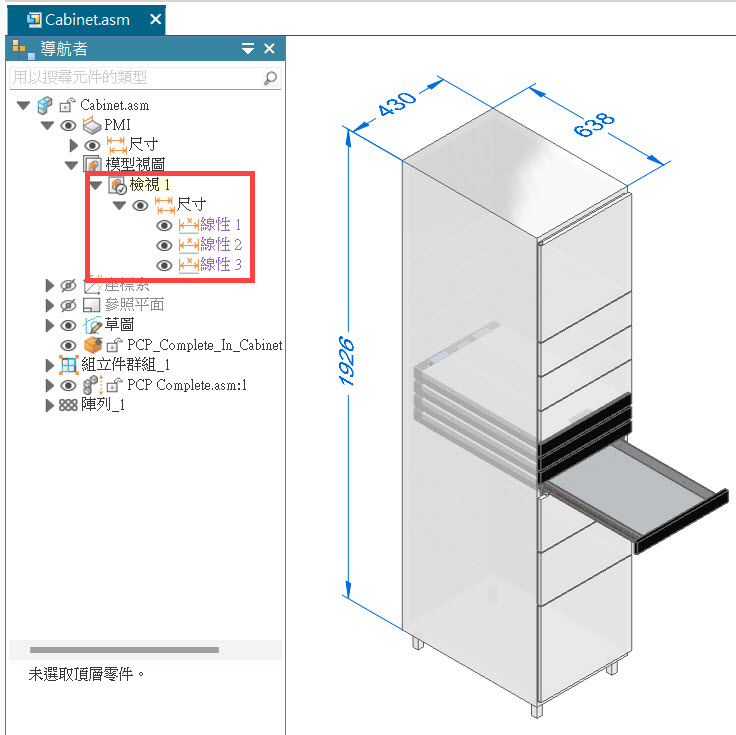

在導航者中即可看見完成的模型視圖，檢視1。

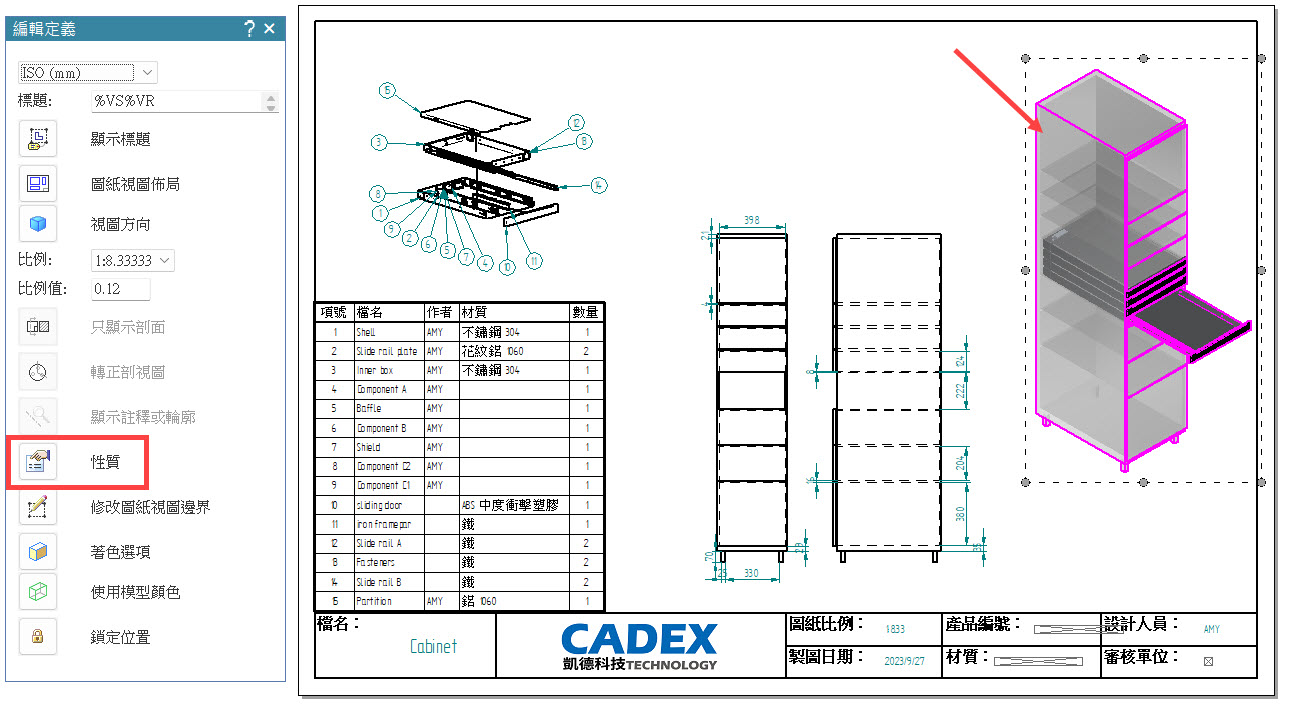

接著來到工程圖，點選需要呈現PMI的視圖 → 進入性質。

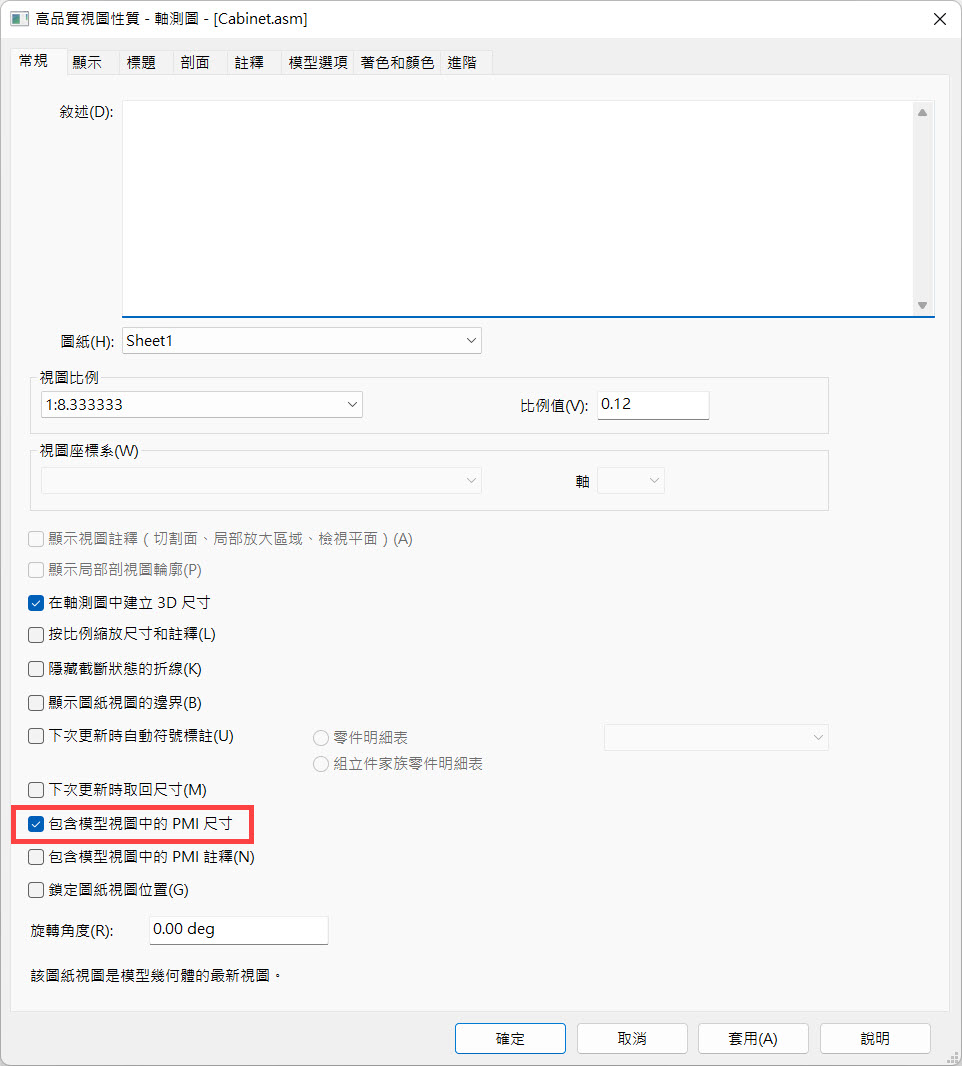

常規 → 勾選 包含模型視圖中的PMI尺寸”。

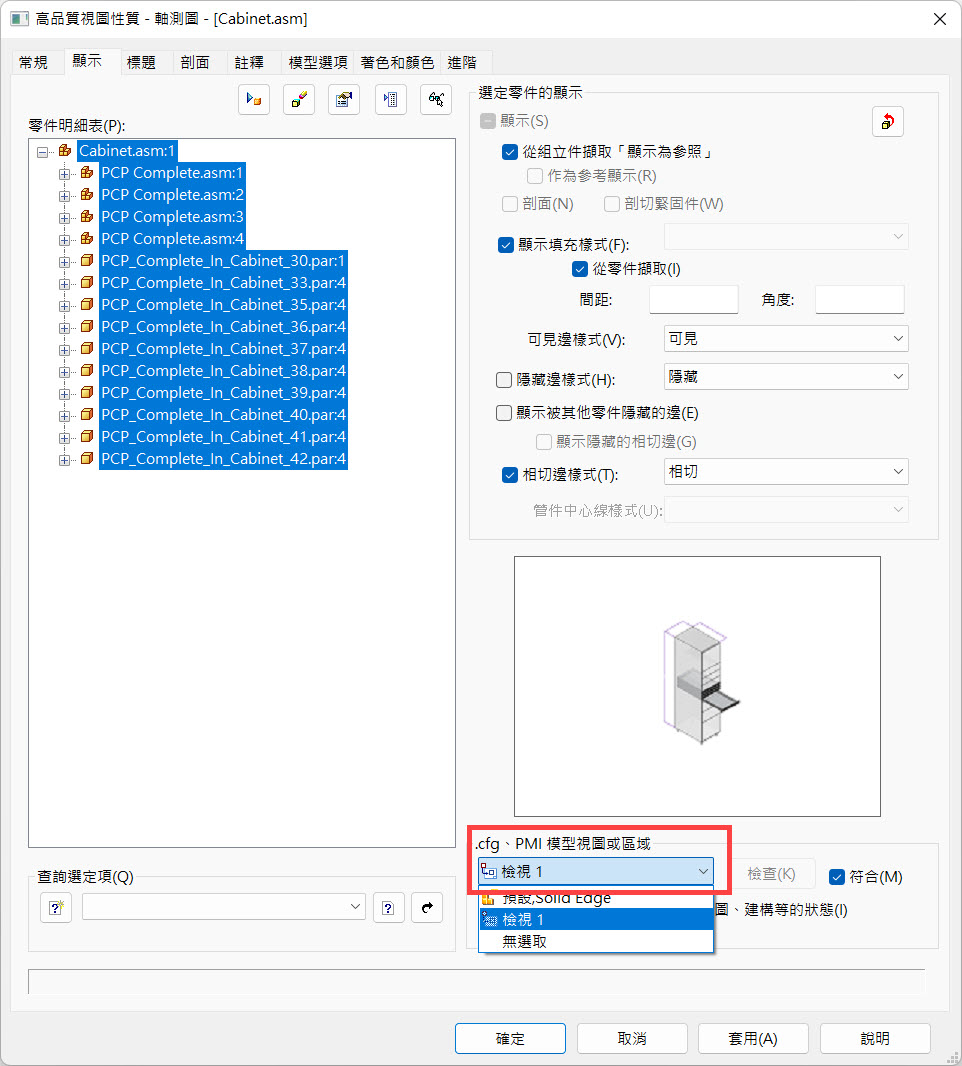

顯示 → 調整選擇模型視圖，例如剛剛所建立的視圖1。
顯示 → 調整選擇模型視圖，例如剛剛所建立的視圖1。

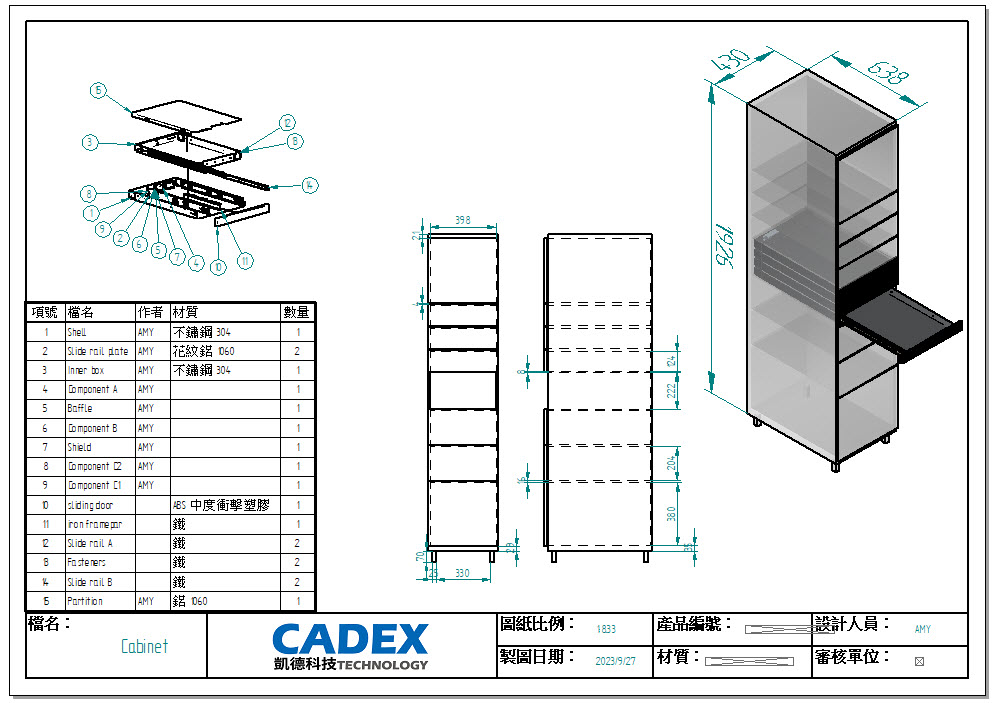

即將PMI尺寸呈現在工程圖的等角視圖，完成。…(完)
楊淳如 Amy Yang
