Solid Edge – 如何修改工程圖「零件明細表」文字樣式 – 2021/05/14

五月

Posted by Monica

Category:

在Solid Edge工程圖中, 如何修改「零件明細表」文字樣式？

請參考以下說明:

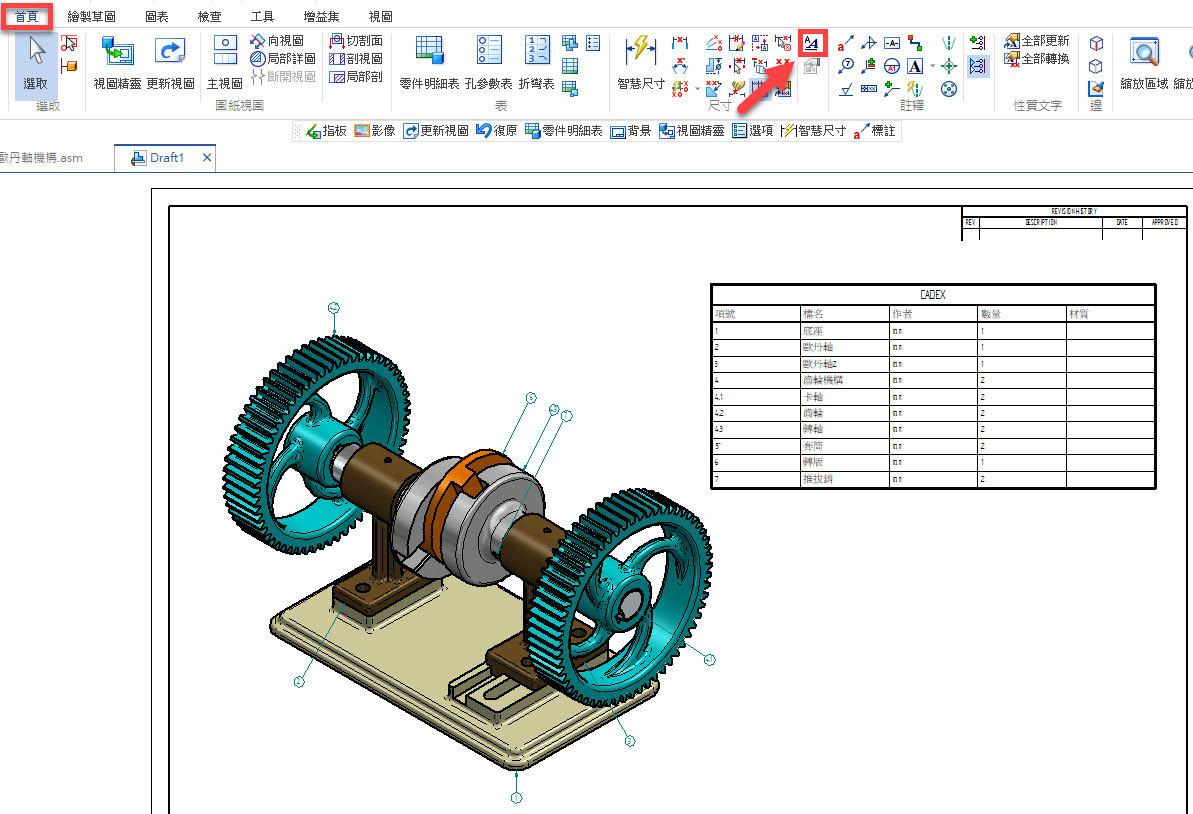

輸出零件明細表後在工程圖環境點擊『首頁』，再點選到『樣式』。

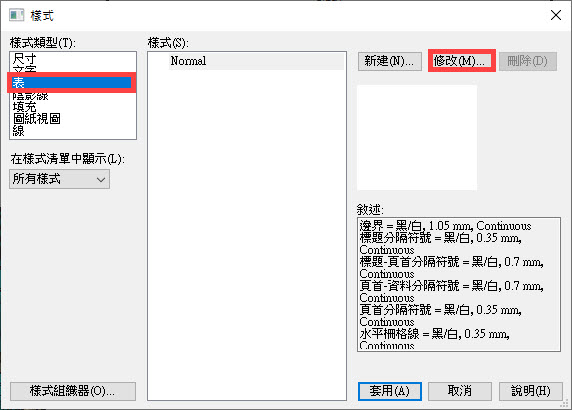

進到樣式之後點選『表』，再點選『修改』。

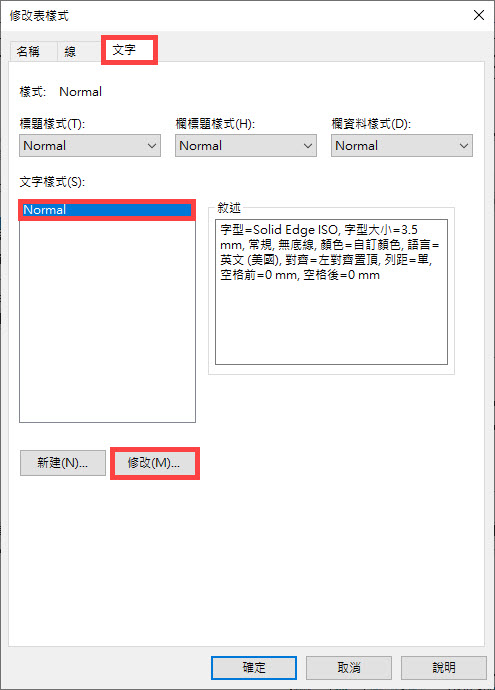

接著進到修改表樣式後點選『文字』，再選取『目前使用』的文字樣式(如範例Normal)，選取後點擊『修改』。

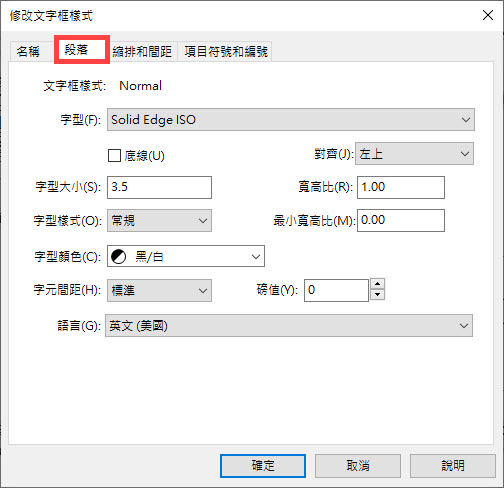

在修改文字框樣式裡點擊『段落』，在此頁面即可修改表內的『字型大小』、『字型樣式』、『字型顏色』等設定。

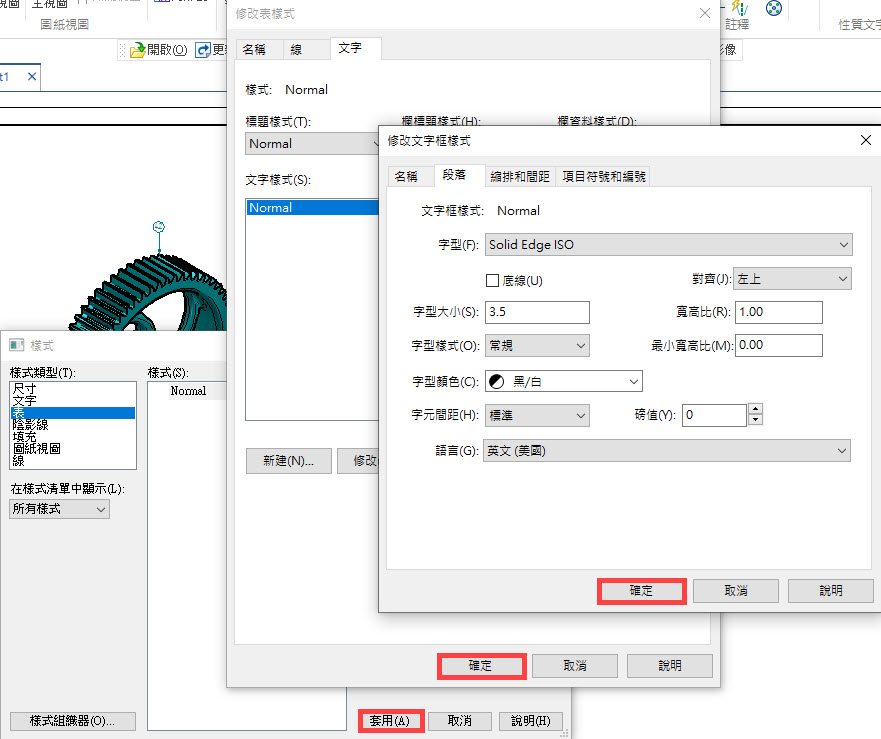

針對需求修改完後點擊『確定』並『套用』即可。...(完成)。

陳政宇 Jason_Chen
