Solid Edge 工程圖 – 建立圖層 – 2022/09/16

Posted by Monica
Category:

2D工程圖環境中,使用者建立 工程圖 後,會將工程圖檔轉換成 DWG檔 或是 DXF檔 提供其他部門或是配合廠商繼續作業,

而有些使用者會需要再次將DWG、DXF做 圖層 調整和編輯。

在 Solid Edge 中也有 圖層 機制,先配置好圖層,再將DFT檔案格式轉存成DWG、DXF,

即可將圖層對應成DWG、DXF的圖層輸出。此篇說明如何建立圖層。

(※轉檔請參考此篇:Solid Edge 工程圖轉檔DWG圖層)

步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7
開啟圖層選單。
圖層預設只有「預設設定」一個圖層。

建立圖層。
將新圖層命名成「尺寸」圖層。

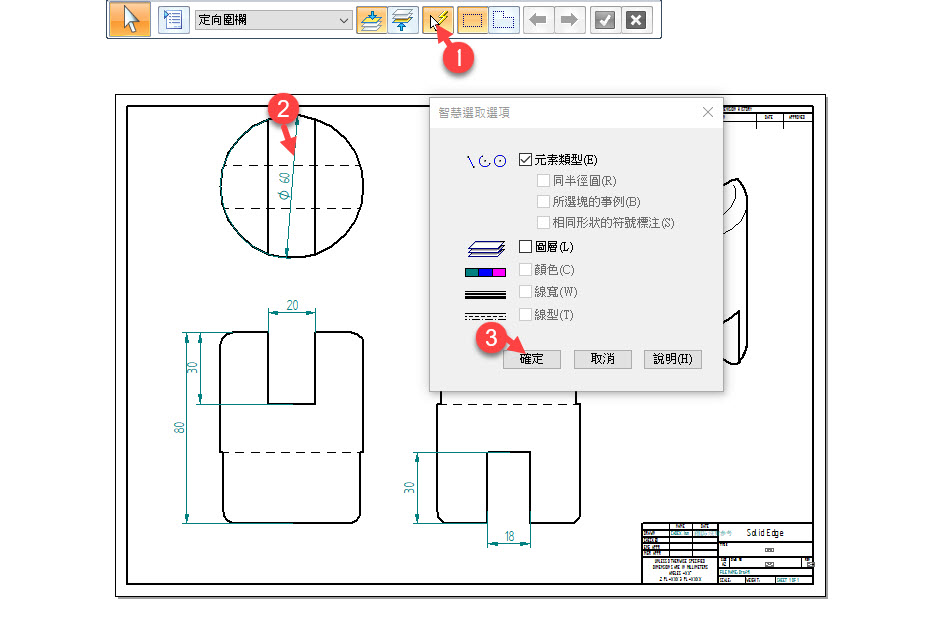

圖面上所有尺寸放入,透過選取工具選擇到全部尺寸。
(可以只選想放入的線條、尺寸和標註放入圖層中)
參考此篇:Solid Edge 「智慧選取」補充技巧

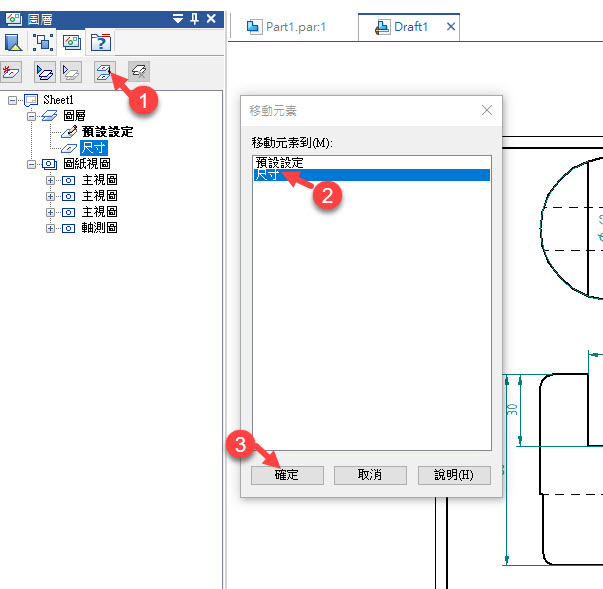

所選尺寸移動到新圖層中。

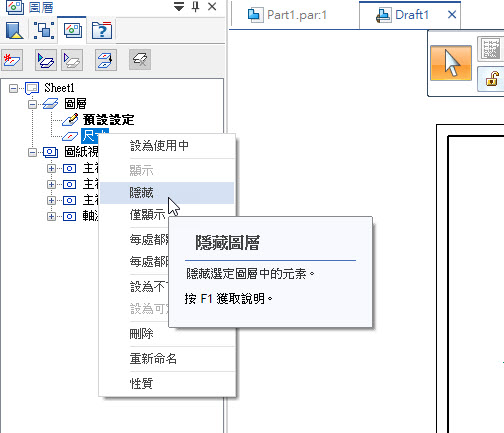

選擇圖層可將圖層中的資訊一併隱藏。

圖層名字呈現粗體代表此圖層正【使用中】,代表接下來繪製的任何資訊都會放在此圖層。

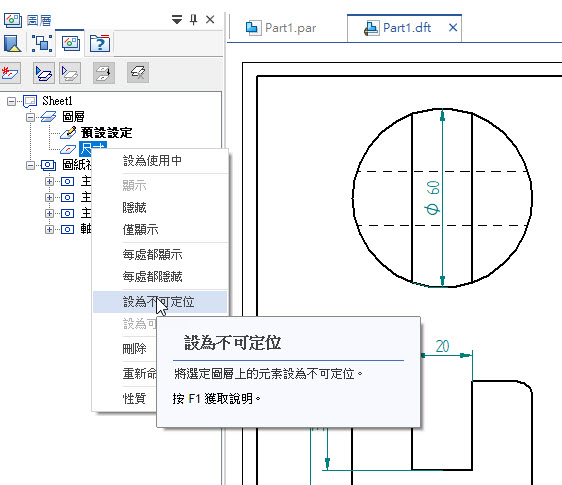

圖層設定為【設為不可定位】時,在畫面中此圖層的資訊看得見但點選不到。…(完成)

蔡義智 Ian Tsai
