Solid Edge 工程圖-建立斷裂視圖 – 2015/08/14
14
八月
在設計的時候，很常使用到如滑軌，管材…等長條型的零件，在出工程圖的時候，當視圖調整成方便辨識的大小時，偏偏長度又超過圖紙範圍；如果配合圖紙範圍來縮小視圖，又會讓視圖變得太小難以辨識。
因此，遇到這樣的情況，我們就能使用斷裂視圖，來達到三視圖方便辨識又可以符合圖紙範圍。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6

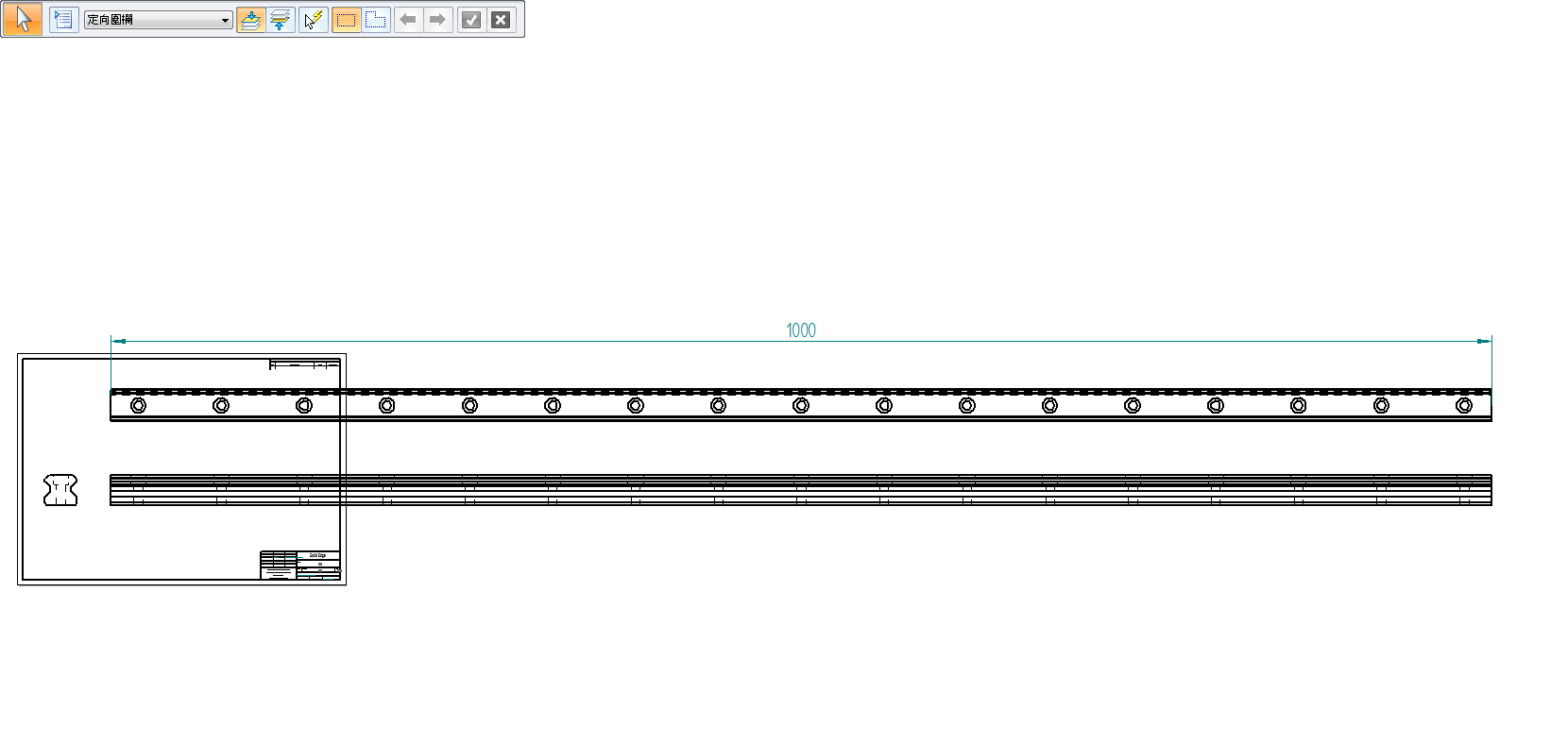

首先，先將滑軌這類型的零件，轉入工程圖，並且放置三視圖，這時我們可以發現，零件長度太長，已經超出了圖紙範圍。

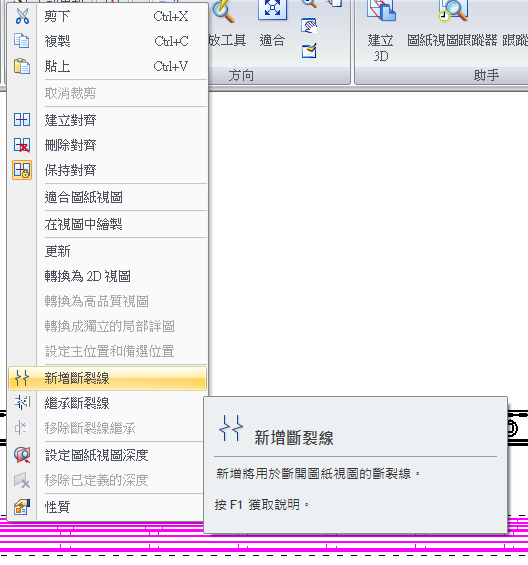

接著點選要進行斷裂視圖的一個視圖，滑鼠右鍵開啟功能表，選擇新增斷裂線。

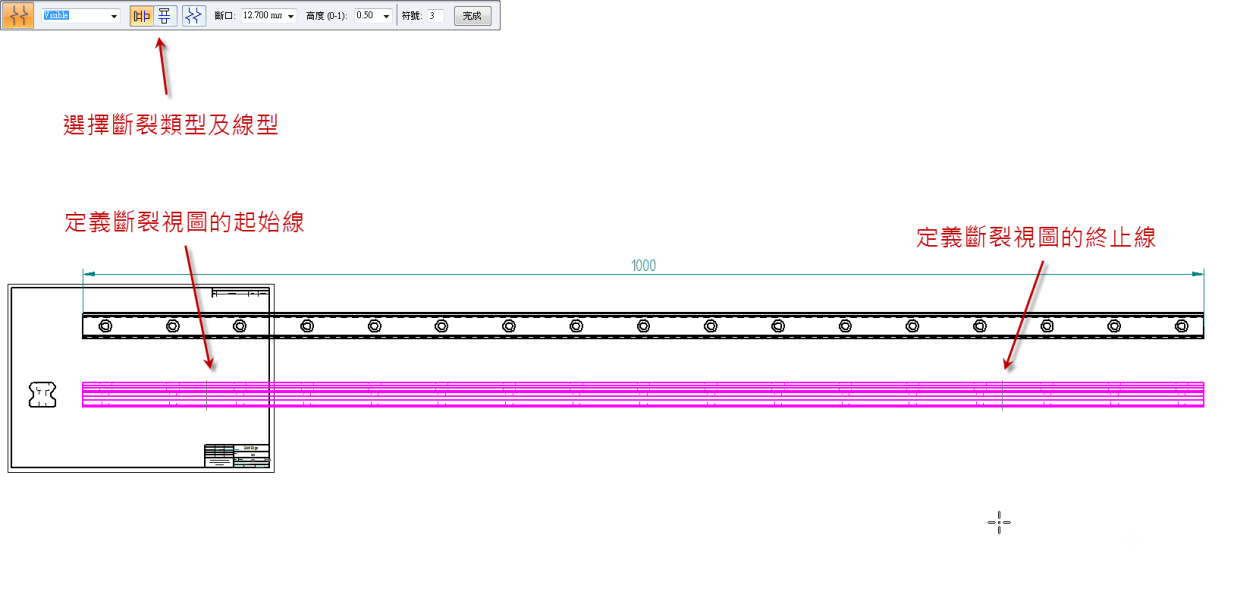

接下來定義斷裂線的起始線跟終止線之後，可選擇是否要對線型做修改調整，調整完成之後，按確定即可。

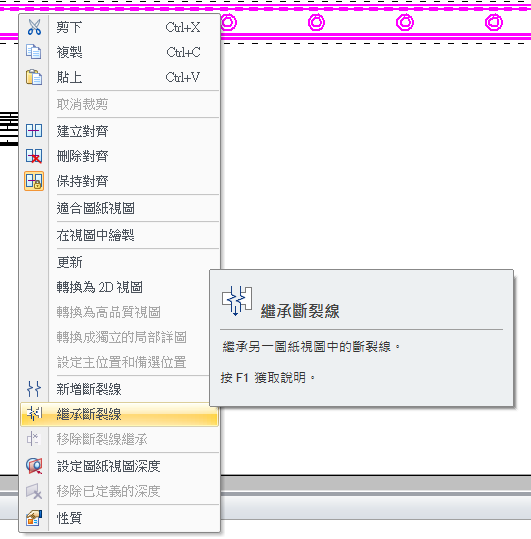

完成了前視圖，上視圖也需要做同樣的斷裂線，因此可以使用繼承斷裂線功能，並點選前視圖，讓上視圖依循前視圖的斷裂線做斷裂視圖。

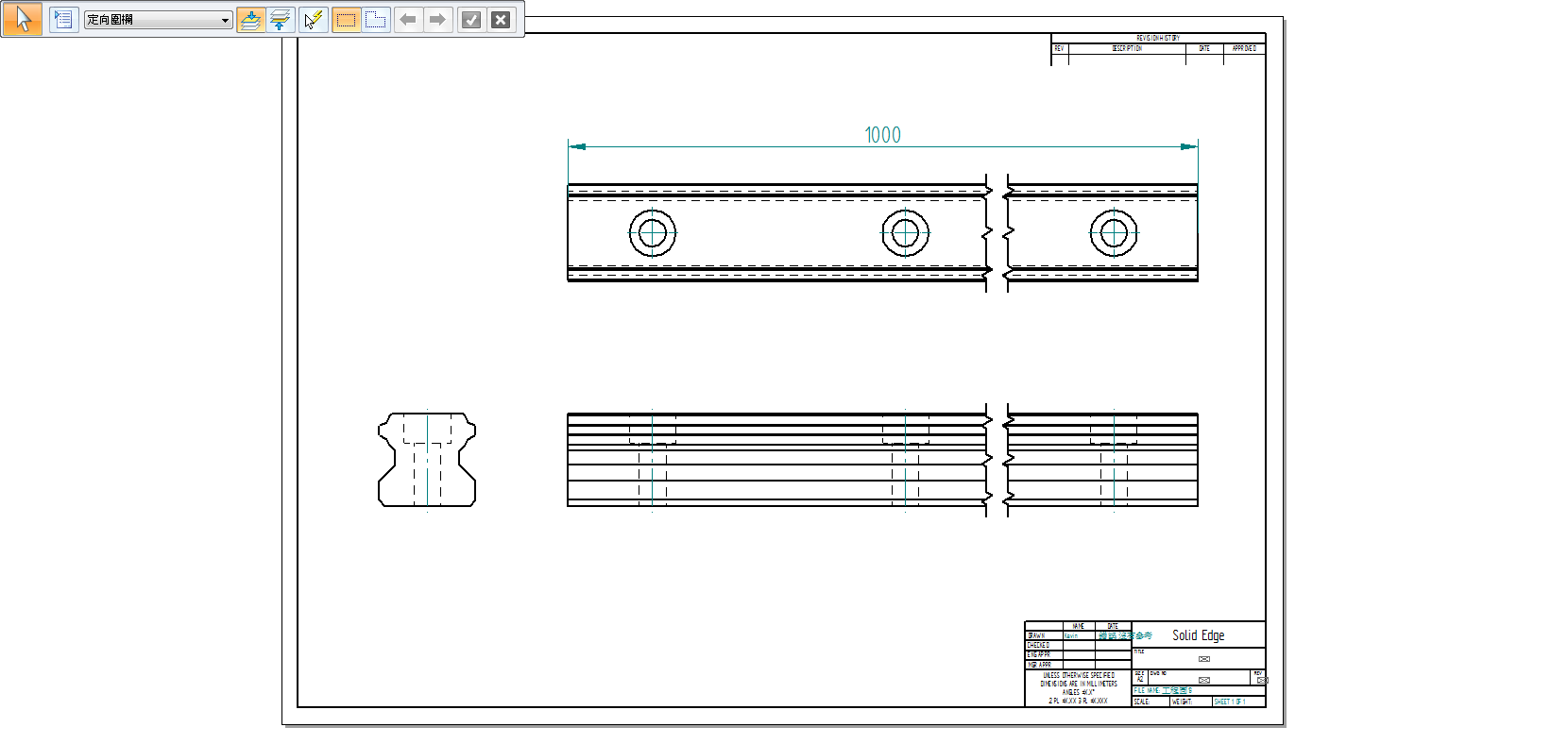

然後再整理一下視圖，使視圖都移動至圖紙範圍內，即完成斷裂視圖。
註記:如果斷裂視圖完成之後，需要標註尺寸，請點選兩邊界作為標註，不可直接點選線段標註尺寸
註記:如果斷裂視圖完成之後，需要標註尺寸，請點選兩邊界作為標註，不可直接點選線段標註尺寸
如果之後需要對斷裂線進行修改動作，可點選視圖，點擊在工具列最後面顯示斷開視圖，視圖則還原成原來的樣子，此時可以點選斷裂線，進行修改。
修改完成後，再以同樣動作，啟動顯示斷開視圖即可。
修改完成後，再以同樣動作，啟動顯示斷開視圖即可。
