Solid Edge 工程圖 – 樣式組織器 – 快速管理工程圖樣式 – 2020/12/11
11
十二月
在Solid Edge的「工程圖」中，如果需要套用其他規範的線、尺寸、文字樣式時，該如何一次性套用規範，本篇示範透過下述步驟，讓你瞭解可以有更快的方式。
步驟1 步驟2 步驟3 步驟4 步驟5 步驟6 步驟7 步驟8 步驟9 步驟10 步驟11 VCR

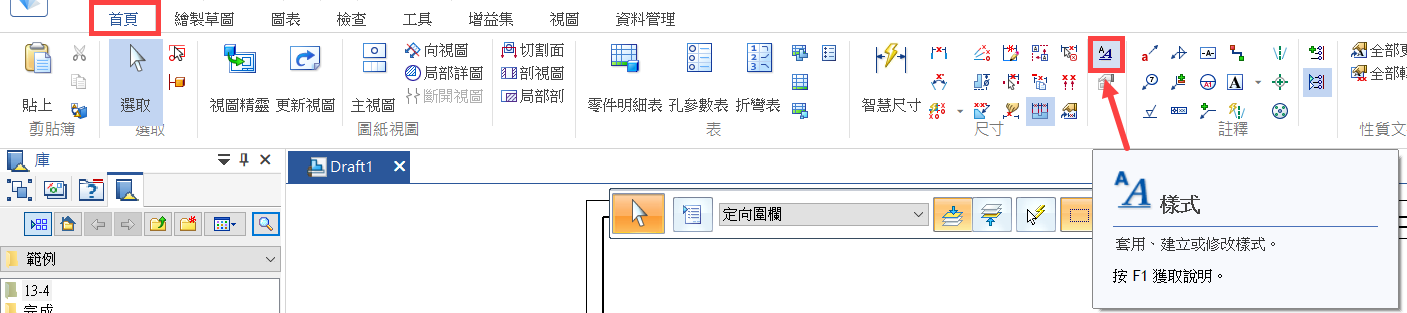

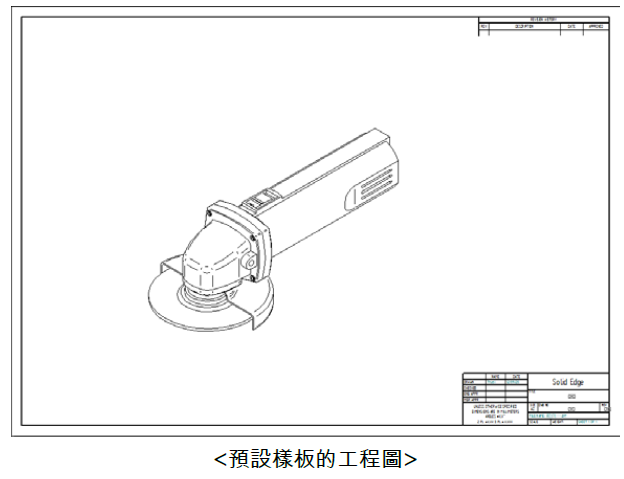

先來看看預設樣板的工程圖樣式，【首頁】→【樣式】，如下圖所示
先來看看預設樣板的工程圖樣式，【首頁】→【樣式】，如下圖所示

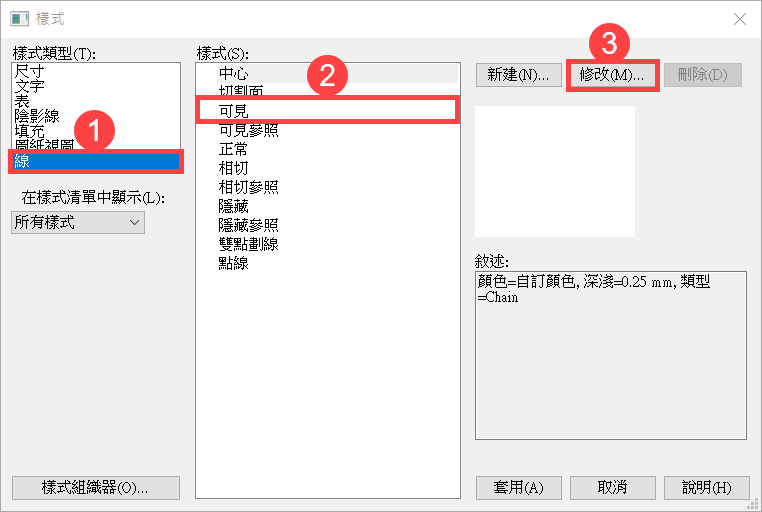

在樣式中選擇要設定的樣式類型，
例如：樣式類型(線、尺寸…等) → 樣式(可見、切割面…等)。
步驟如下：
例如：樣式類型(線、尺寸…等) → 樣式(可見、切割面…等)。
步驟如下：

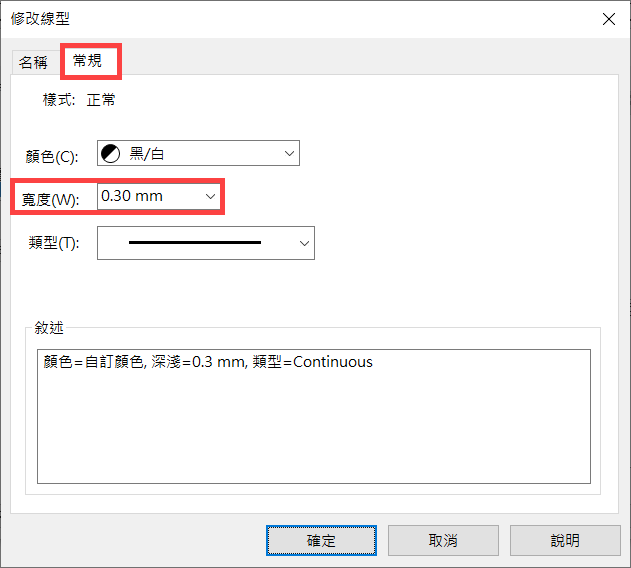

在【修改線型】→【常規】中可以看到，此範例的線樣式所設定的寬度是0.3mm，如下圖所示：

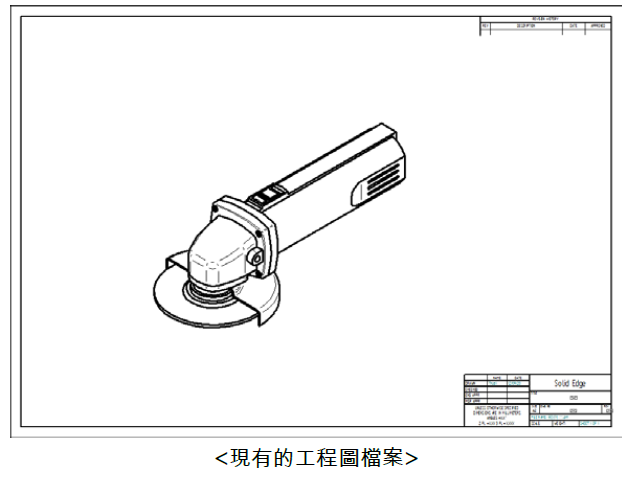

接著開啟要套用現有的工程圖檔，一樣進到樣式類型(線、尺寸…等) → 樣式(可見、切割面…等) → 選擇要設定的樣式類型，
步驟如下：
步驟如下：

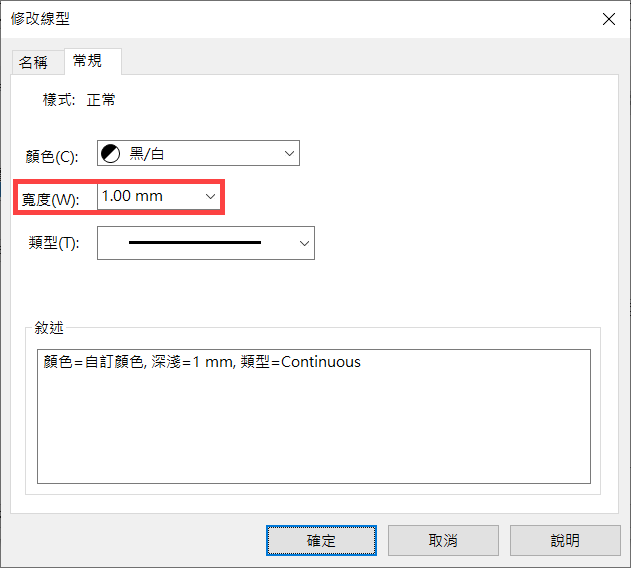

在【修改線型】→【常規】中可以看到，線樣式所設定的寬度是1mm，
如下圖所示：
如下圖所示：

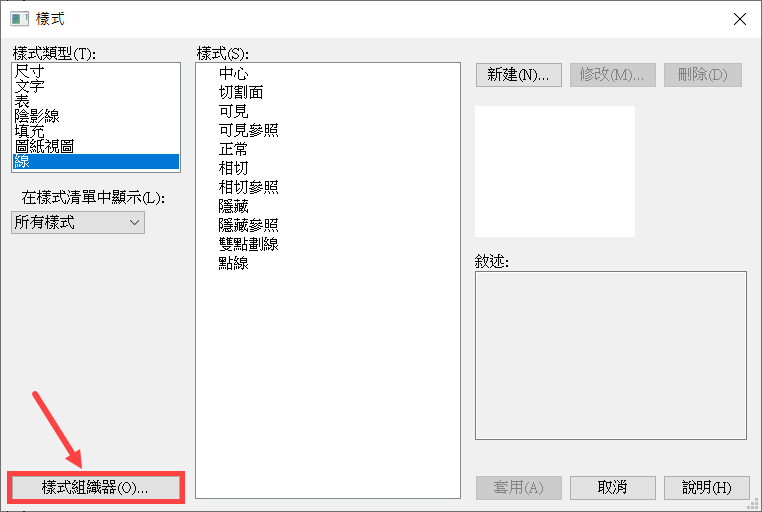

回到現有工程圖的【樣式】→【樣式組織器】，
如下圖所示：
如下圖所示：

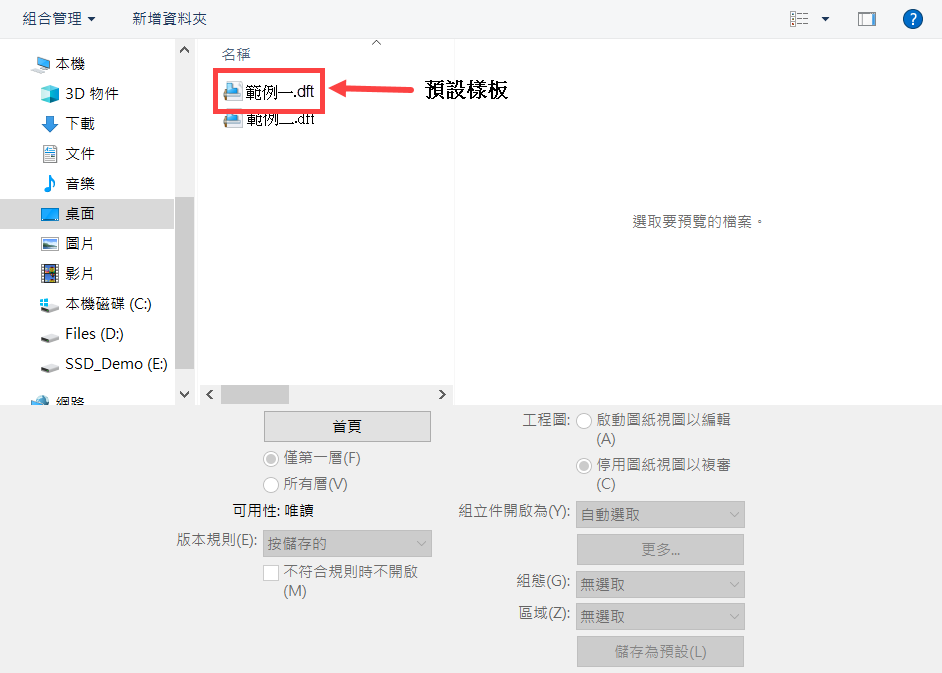

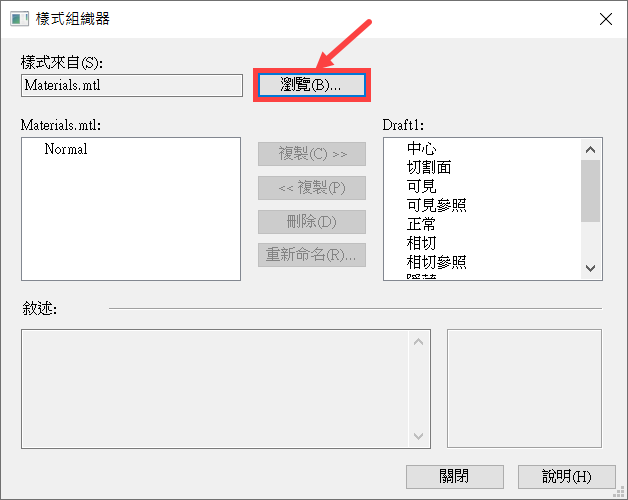

進入【樣式組織器】中，點【瀏覽】，尋找預設樣板檔案，
如下圖所示：
如下圖所示：
選擇要套用樣式的檔案，如下圖所示：

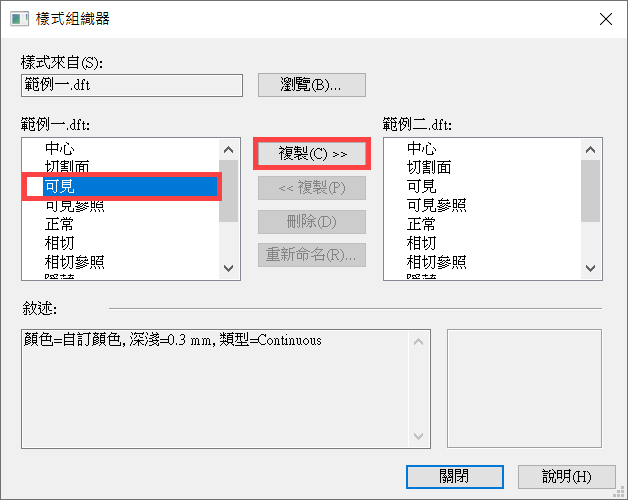

將預設樣板樣式，單選或多選【複製】到另一個要套用樣式的工程圖中，
如下圖所示：
如下圖所示：

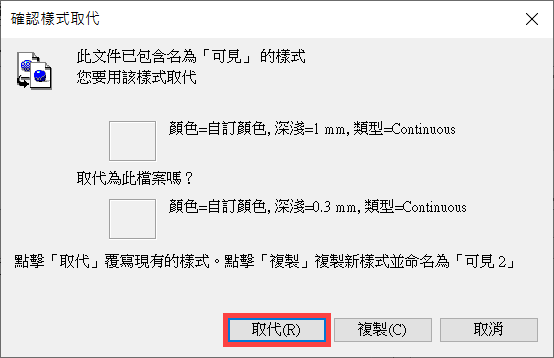

這時會跳出視窗，告訴使用者是否要取代此樣式，如下圖所示：

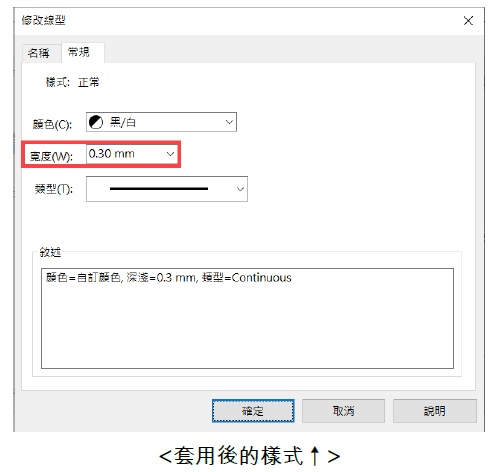

再回到現有工程圖，進到【樣式】中查看，是否已經將舊樣式套用此檔案，

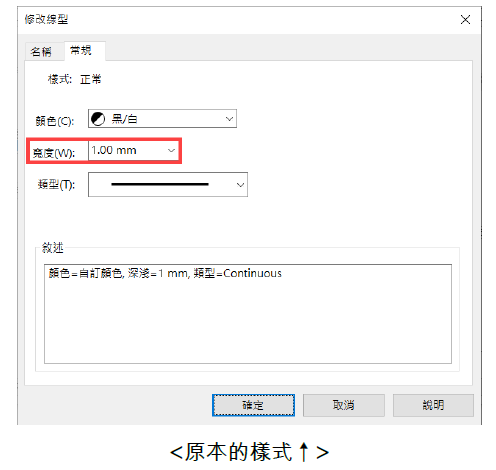

差異如下：
※可以利用【樣式組織器】將不同樣式匯入到現在的檔案裏面，運用不同檔案的樣式可以直接複製會來使用。...(完成)
差異如下：
※可以利用【樣式組織器】將不同樣式匯入到現在的檔案裏面，運用不同檔案的樣式可以直接複製會來使用。...(完成)
