主題:《Solid Edge 工程圖 – 螺釘圓孔》
在設計的時候，很多圓形陣列的孔都會需要一個參考直徑來做為孔位的依據，我們稱之為P.C.D(參考圓直徑)，而圓形陣列的3D我們會畫，
但是轉成工程圖的時候，又該怎麼表示??
因此，遇到這樣的情況，我們就能使用螺釘圓孔這個指令，來幫助我們快速達成P.C.D的標示。
步驟1 步驟2 步驟3 步驟4

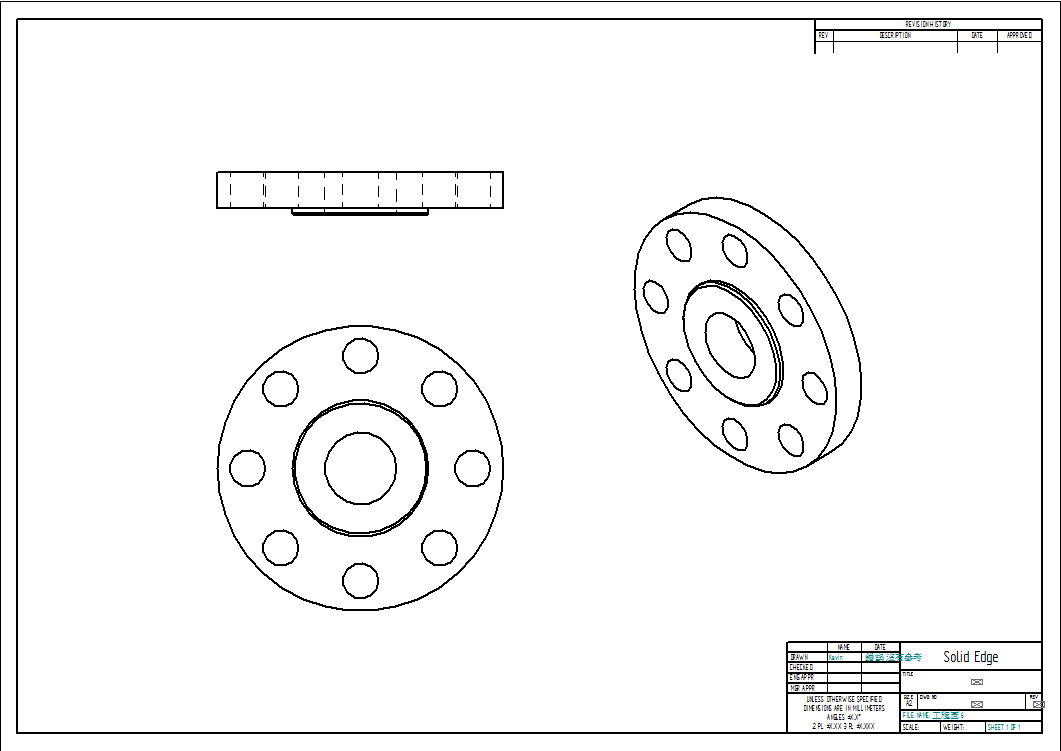

首先，將我們設計好的零件轉成工程圖，並且擺放好視圖，從這個零件我們可以看到，周圍的孔是依據中間圓孔成圓形陣列，但是並沒有中心線。
如果使用中心線建立，那我們就無法得知PCD的直徑是多少了，因此我們可以使用螺釘圓孔這個指令，建立一個由中心線畫出的圓以及各個圓的中心線，藉此知道周圍的圓所參照的直徑為多少，也能知道圓跟圓之間的夾角為多少。

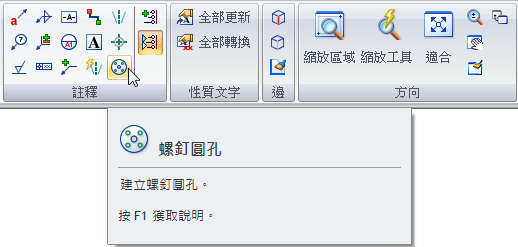

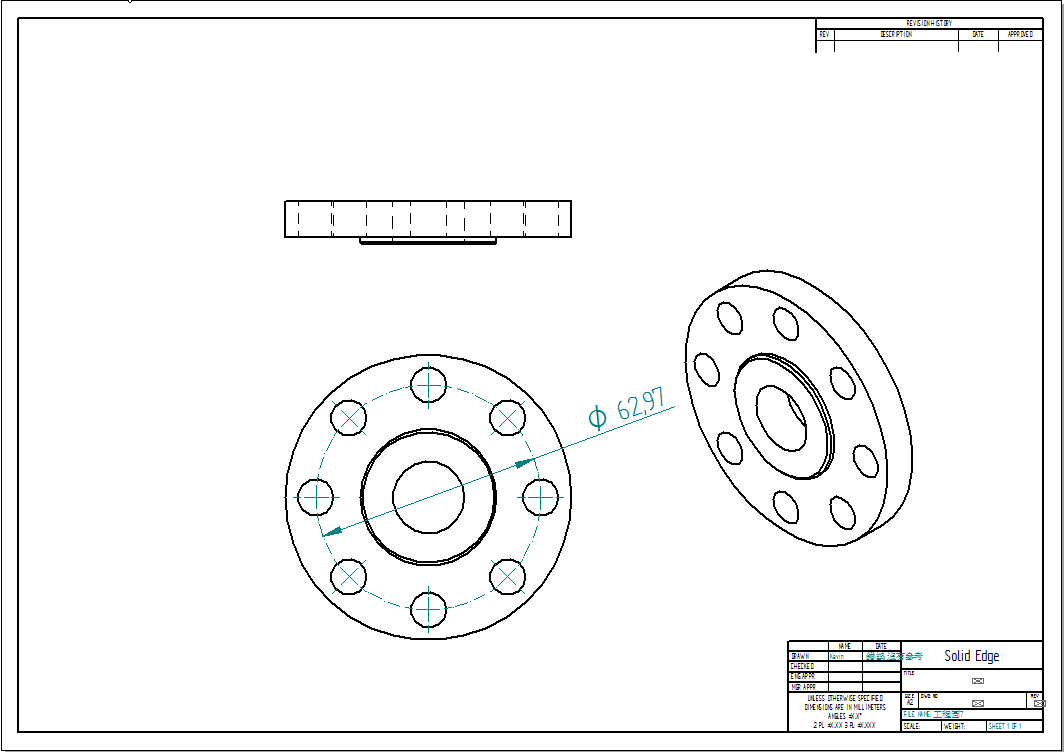

點選螺釘圓孔之後，我們可以選擇有圓形陣列的視圖，以中心圓孔為圓心，以周圍圓孔為邊界畫出P.C.D圓，而各圓上的中心線，Solid Edge也會自動幫我們建立，再標註上直徑，這樣就可以知道周圍的圓孔是依據多少的直徑來做圓形陣列了。
然而在功能列上，並不只有中心點畫圓可以選擇，也可以選擇兩點畫圓或三點畫圓，也可以像陣列一樣抑制掉不需要的圓孔中心線。
林彥錡 Kevin
