Solid Edge 工程圖-視圖名稱修改 – 2016/01/08
8
一月
在設計的時候，經常需要建立一些輔助視圖，如:局部詳圖，剖視圖…等等，當你建立輔助視圖的時候，Solid Edge也會幫我們把視圖名稱以及編號都建立起來，但是Solid Edge預設都是英文名稱，要如何改成中文名稱來配合台灣地區使用呢??
步驟1 步驟2 步驟3 步驟4 步驟5

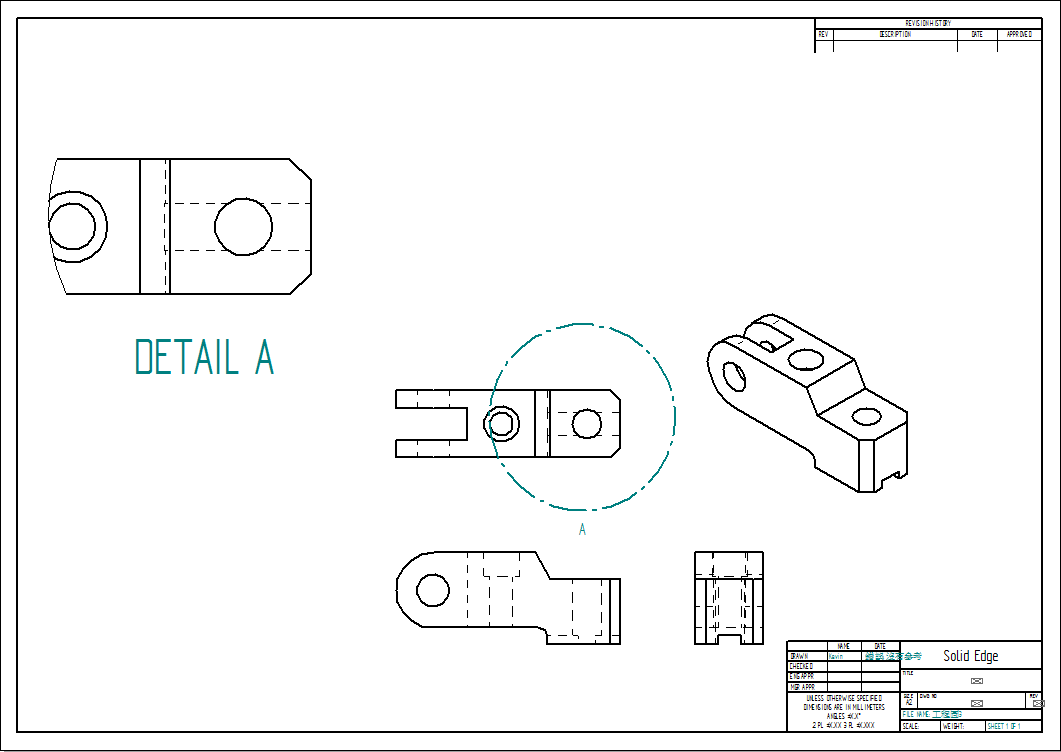

首先，使用者需要先建立一個你所需要輔助視圖，如:局部詳圖，剖視圖…等，以局部詳圖作為例子說明，當使用者建立局部詳圖之後，可以看到視圖名稱為DETAIL A，如果想改成其他名稱方便使用者辨識的話，該怎麼修改。

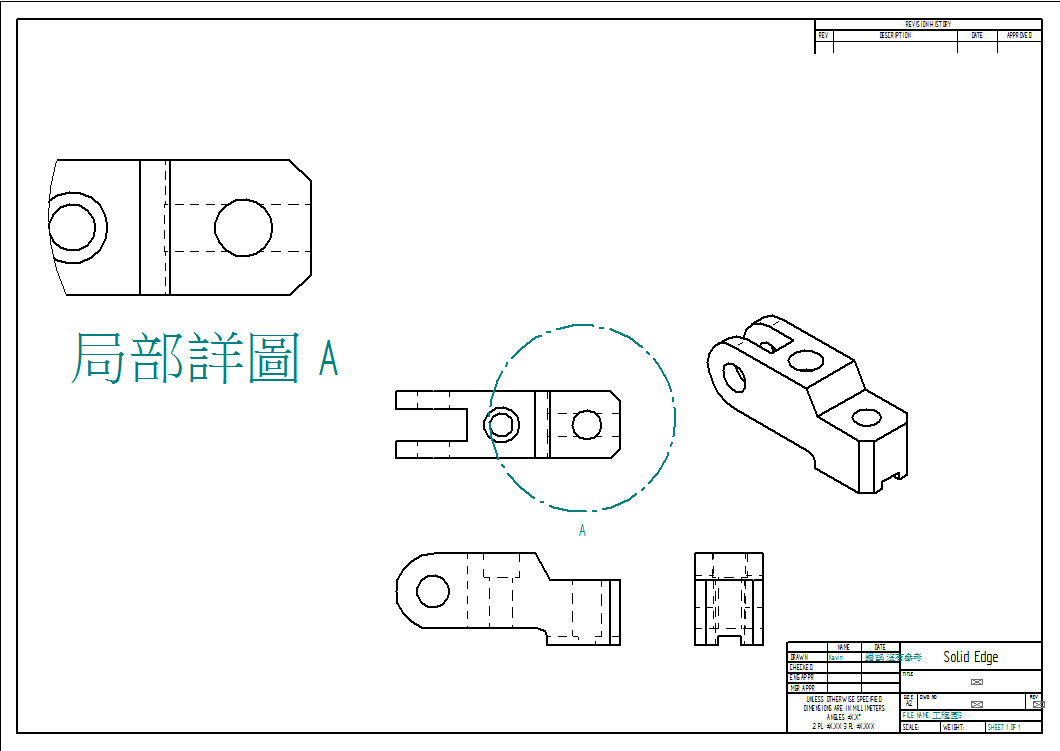

點選局部詳圖，從功能列上可以找到標題，修改標題的名稱，將DETAIL%AS修改成局部詳圖%AS即可更換成中文名稱。
※:%後面的字母存在著超連結關係，請不要將其更動，以避免破壞兩視圖之間的關係。
※:這樣的修改只是針對單一視圖修改，而非以後出圖都是這樣
※:%後面的字母存在著超連結關係，請不要將其更動，以避免破壞兩視圖之間的關係。

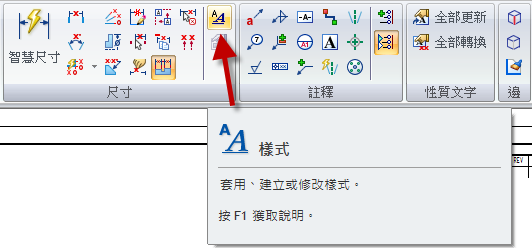

※:這樣的修改只是針對單一視圖修改，而非以後出圖都是這樣如果要永久修改，可以利用以下方式，輔助視圖在圖學上，也是一種很常使用的視圖表現方式，所以使用者可以直接從樣式中做更改，這樣就不用每次都要修改文字了。

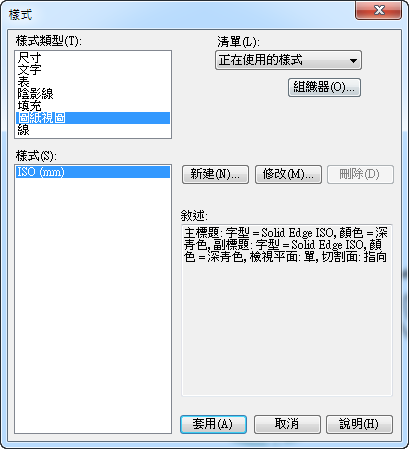

點開樣式之後，選擇圖紙視圖，清單切換成「正在使用的樣式」，選擇使用者所使用的樣式進行修改。

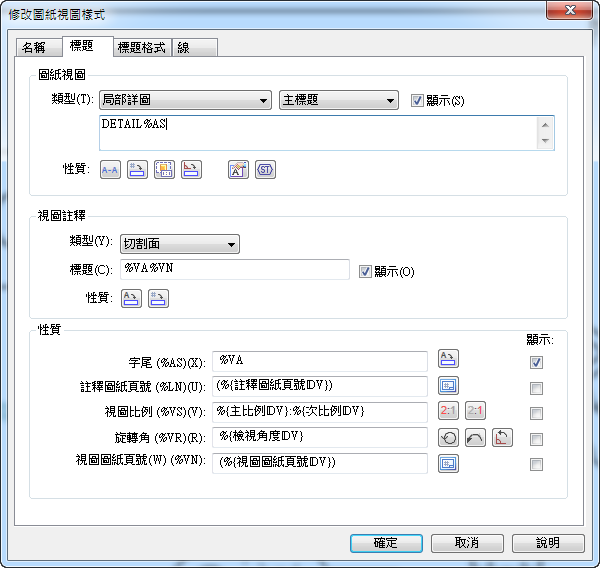

可以在標題的索引之下看到圖紙視圖，類型可以依據使用者需要的修改選擇，可選擇局部詳圖、向視圖、剖視圖，並且將DETAIL%AS修改成局部詳圖%AS，或是依據使用者所需要的名稱更改；向視圖及剖視圖也可依同樣方式修改。
※:%後面的字母存在著超連結關係，請不要將其更動，以避免破壞兩視圖之間的關係。
類型:
※:修改之後，將工程圖存成範本，之後只要使用這範本出圖，就不用每次都要修改視圖名稱。
※:%後面的字母存在著超連結關係，請不要將其更動，以避免破壞兩視圖之間的關係。
類型:
※:修改之後，將工程圖存成範本，之後只要使用這範本出圖，就不用每次都要修改視圖名稱。
林彥錡 Kevin Lin
