Solid Edge 工程圖-視圖應用 – 2022/04/08

四月

Posted by Monica

Category:

在先前的技術專欄儲存目前視圖當中有指導使用者如何儲存目前視圖。

但這樣的功能，除了在3D模型當中可以方便視圖以外，在工程圖當中也可延伸應用。

步驟1 步驟2

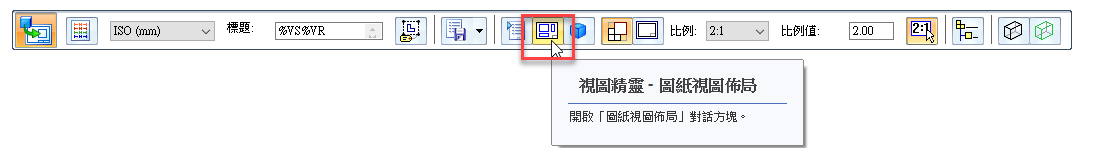

儲存好視圖的零件、組立件、鈑金件在匯入工程圖的時候，可以點選「視圖精靈-圖紙視圖佈局」指令。

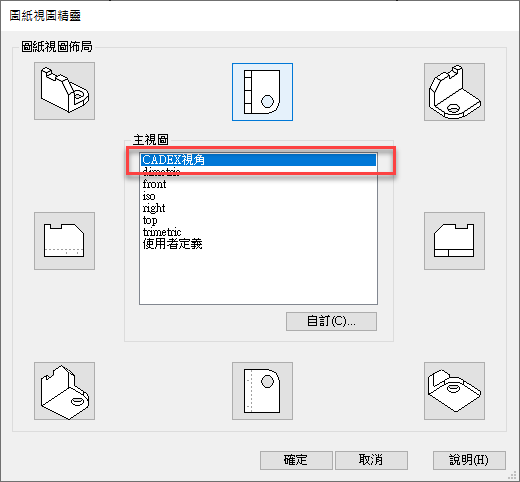

此時在主視圖當中就會出現使用者所設定的視角方向。
此方法與「自訂」的視角調整方式的不同之處：
在於自訂的視角只能出當下旋轉出來的視角，並不能同時會出對應的其他視角方向，需搭配主視圖作業。

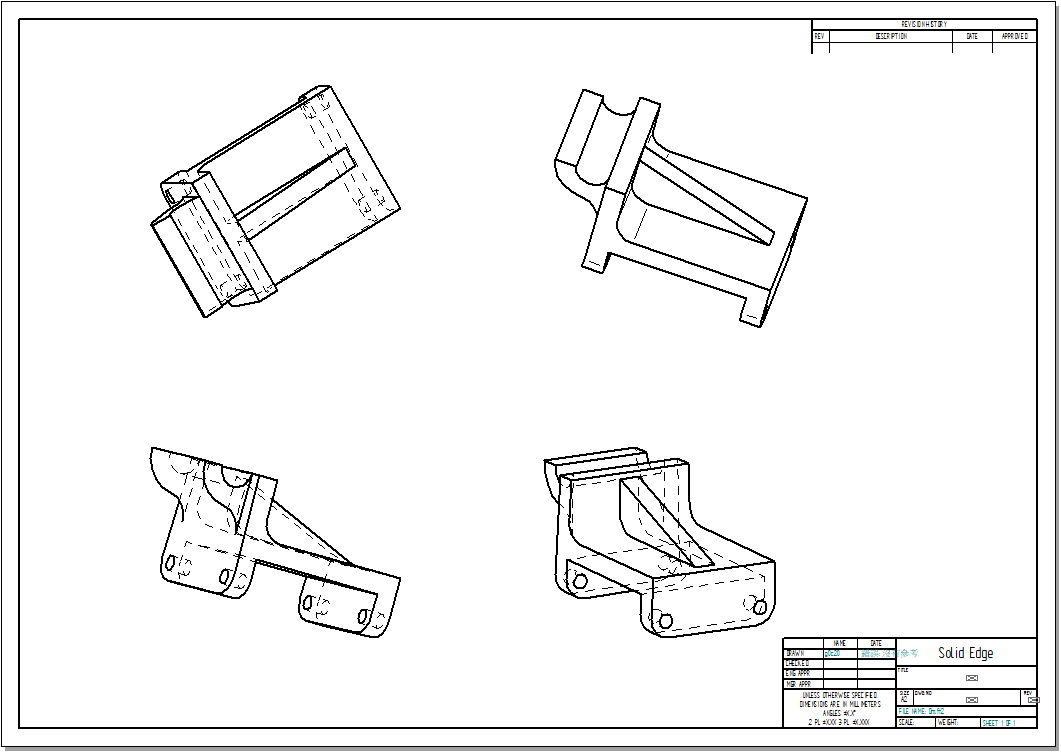

但儲存目前視圖所建立的視角方向，則可以同時出其他對應的八個視圖方向，提升使用者作業效率。...(完)

林彥錡 Kevin Lin
