Solid Edge 工程圖-開啟圖紙 – 2017/11/03

十一月

Posted by Monica

Category:

設計出3D模型後，有時候匯出工程圖做儲存動作後會直接關閉，如果遇到模型後續要做尺寸修改，就得再進入資料夾找出工程圖打開做更新，而這是很繁瑣的動作，ST10新增一個功能，讓使用者能快速開啟工程圖以及視圖尺寸更新。

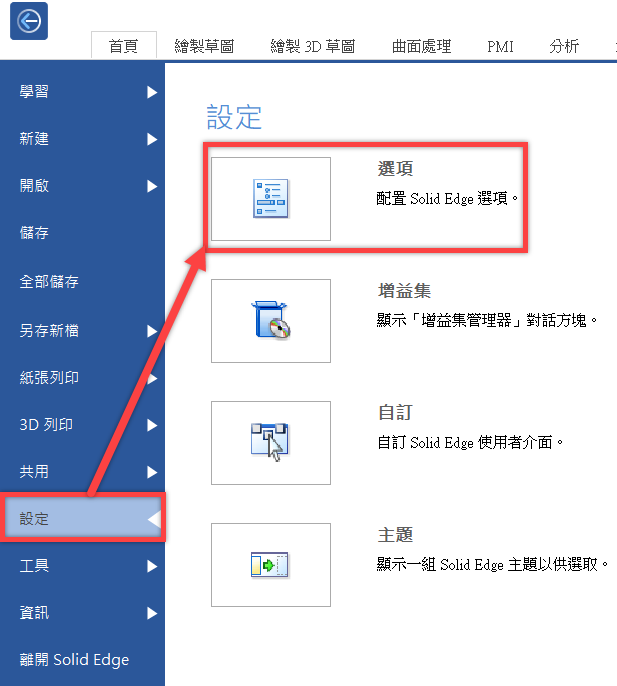

當零件檔開啟後，點選「應用程式按鈕」→「設定」→「選項」。

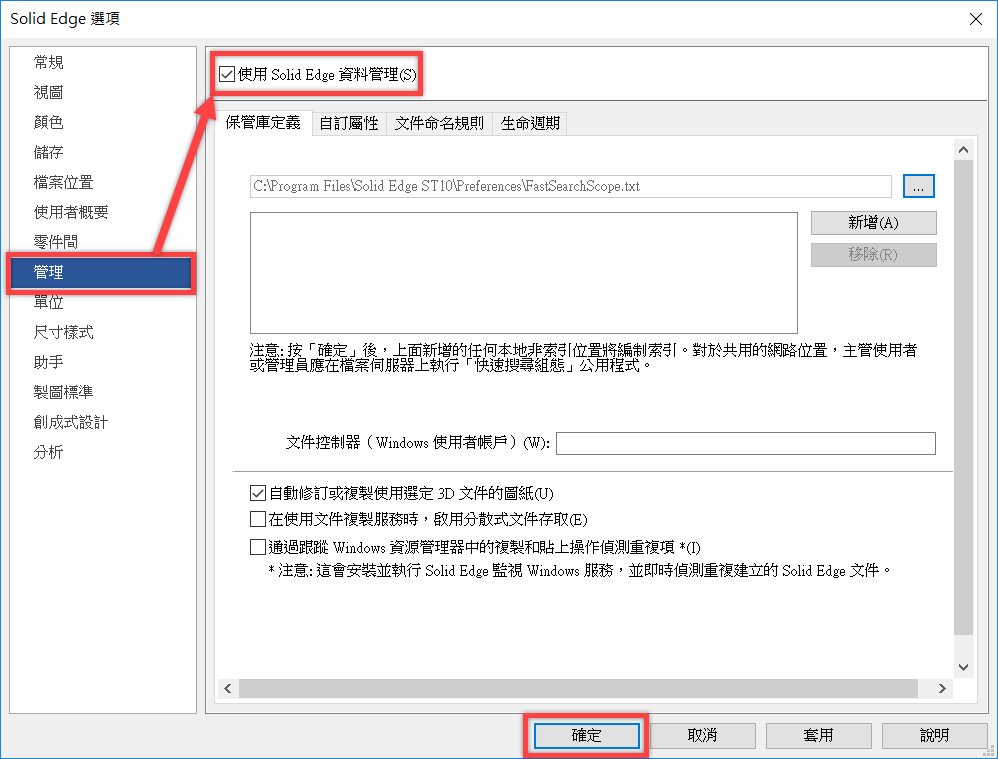

接著在Solid Edge選項點選管理，將「使用Solid Edge資料管理(S)」打勾後，直接點擊確定。
註：「使用Solid Edge資料管理(S)」在預設是關起來的

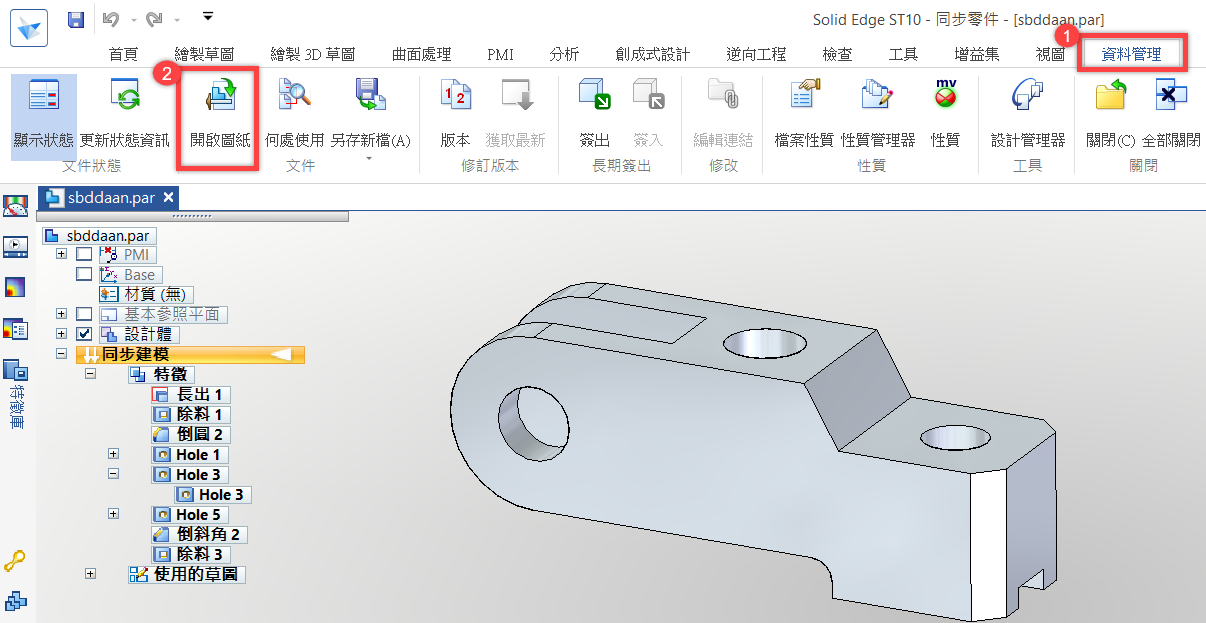

在尺寸修改好的零件檔中，在「資料管理」→「開啟圖紙」，將之前儲存好的工程圖直接打開。

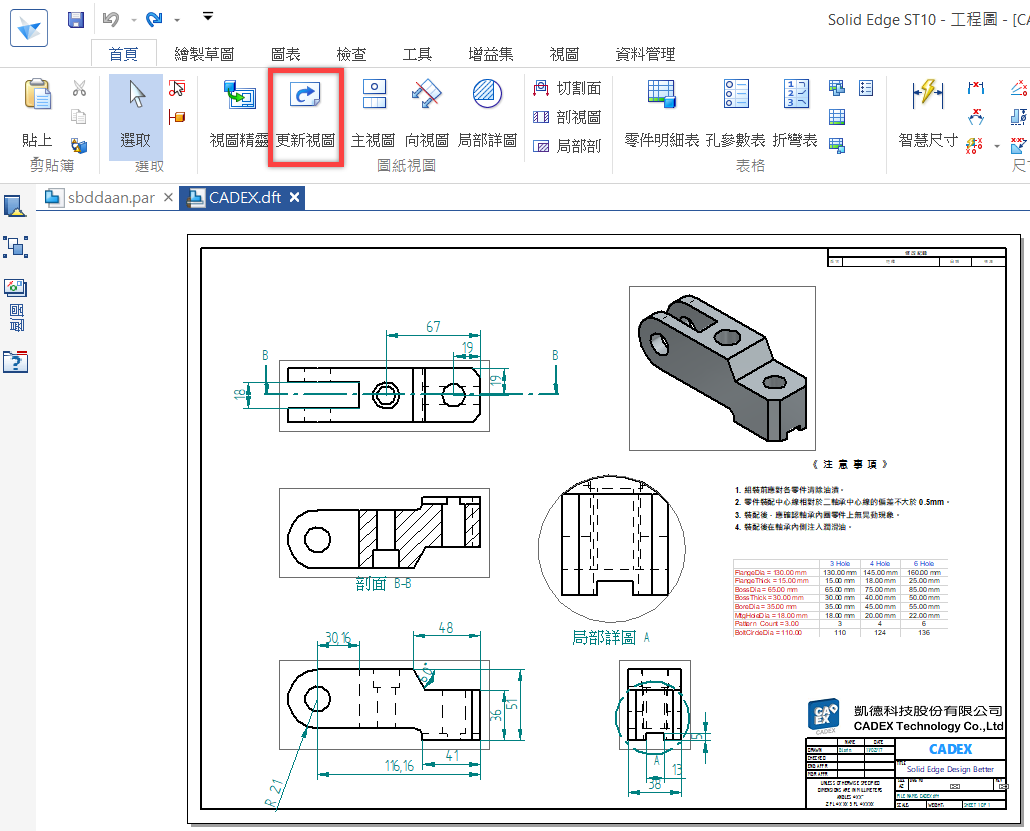

軟體開啟工程圖檔後，再點擊「更新視圖」將工程圖的尺寸更新。

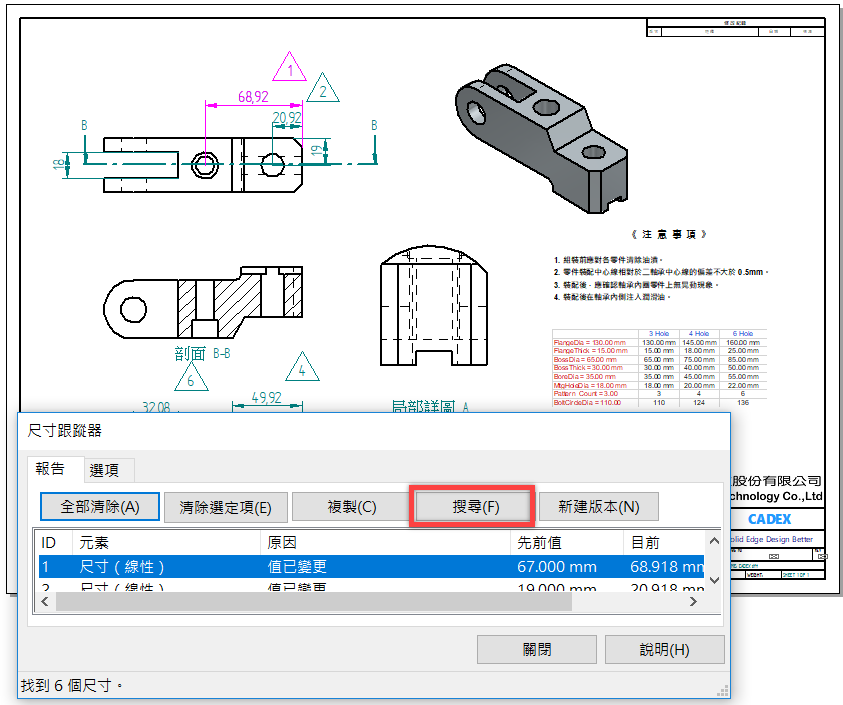

點選完後可利用「尺寸追蹤器」，方便使用者搜尋更新過後的尺寸。

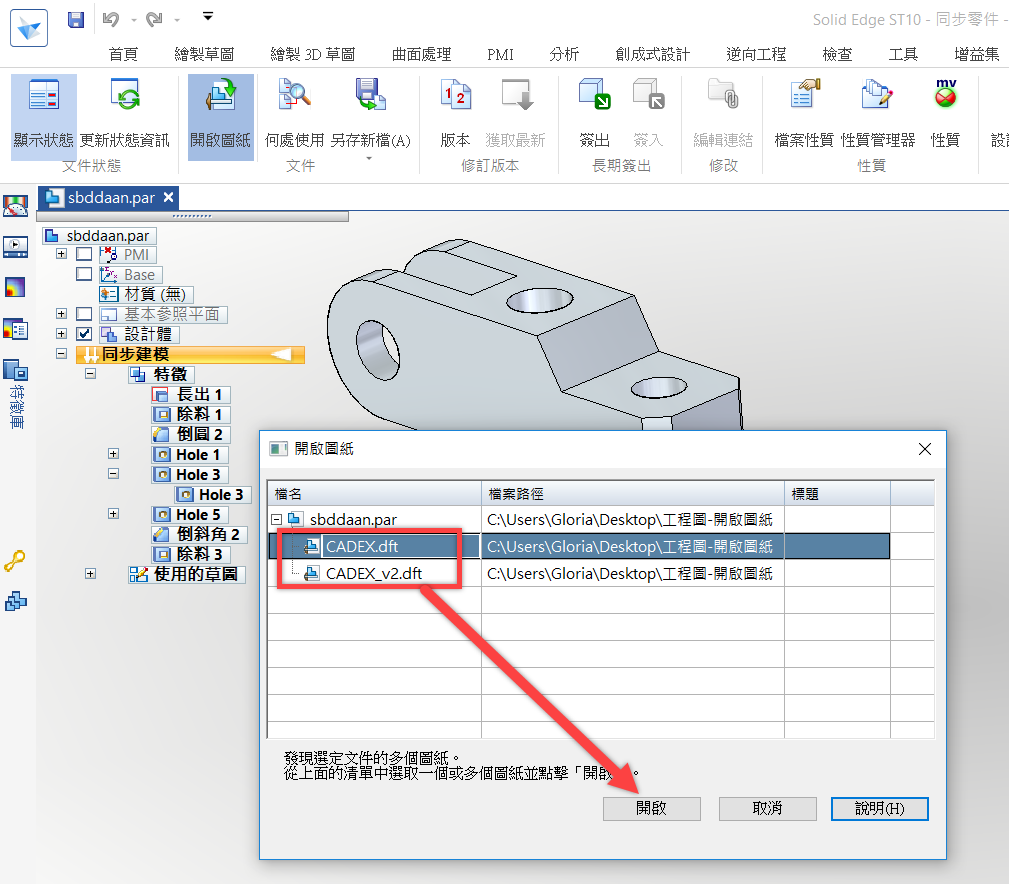

若有儲存多張的工程圖，使用者可選擇一張或多張一起打開。…(完)

王鐲靜 Gloria Wang
